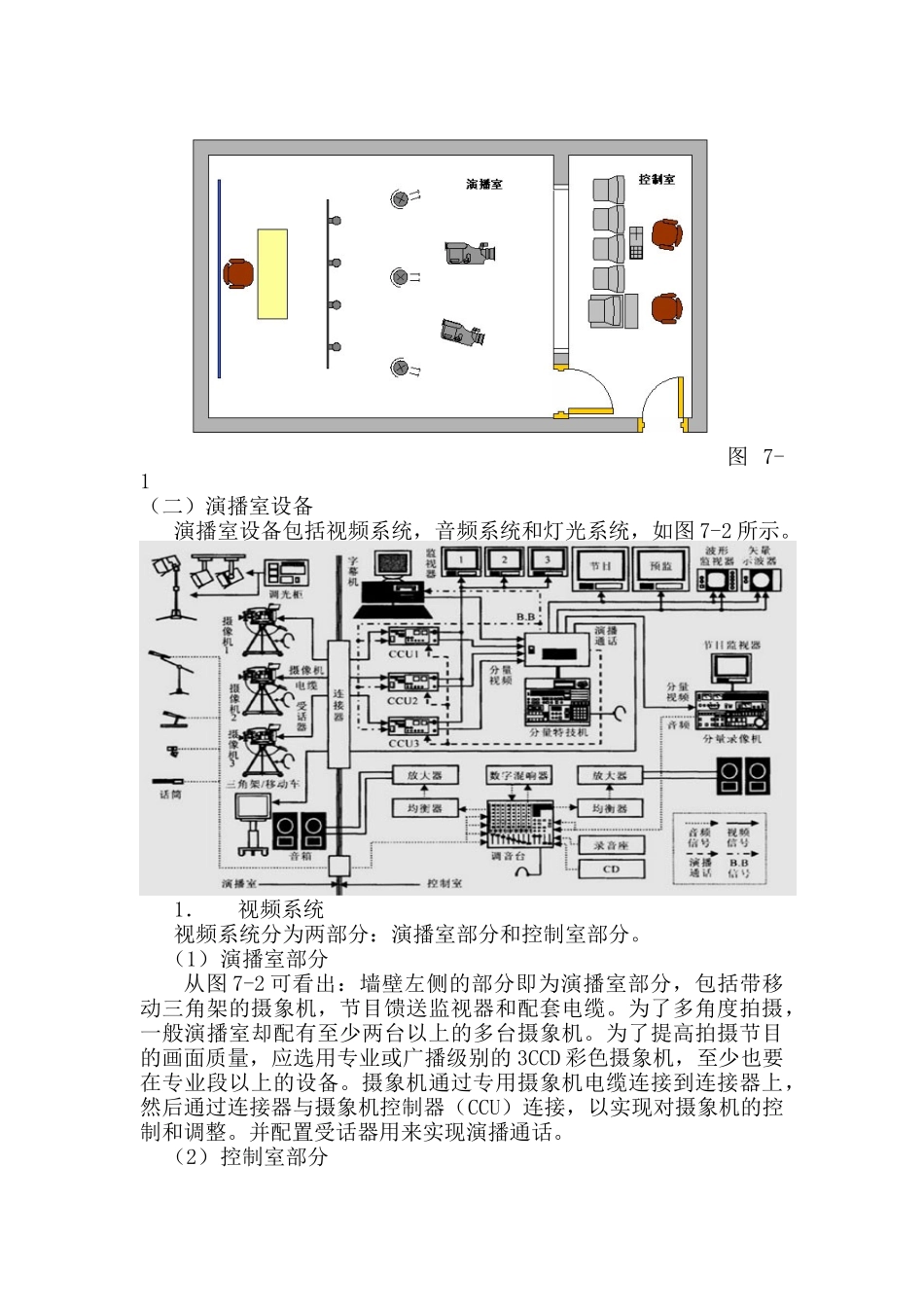

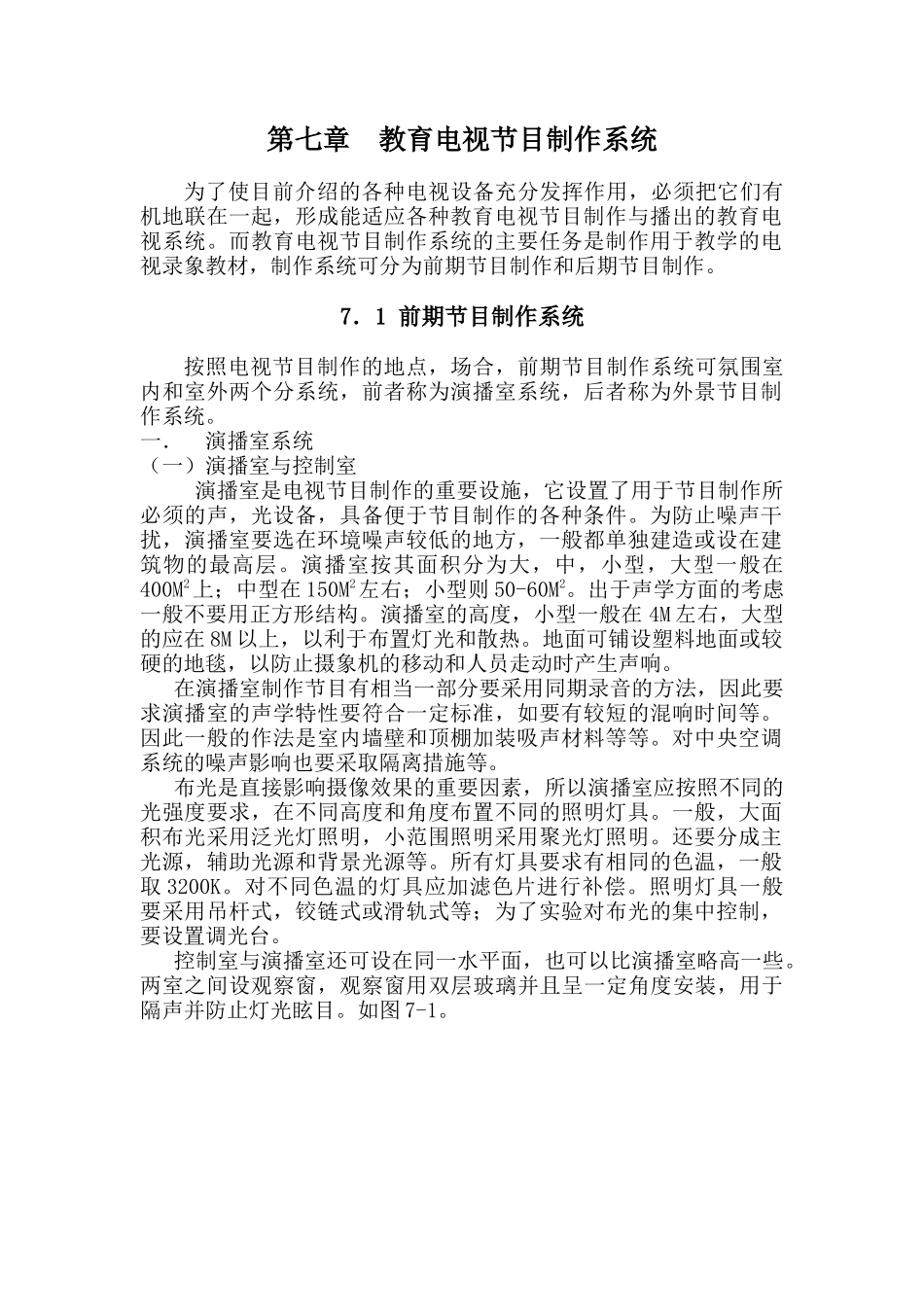

第七章教育电视节目制作系统为了使目前介绍的各种电视设备充分发挥作用，必须把它们有机地联在一起，形成能适应各种教育电视节目制作与播出的教育电视系统。而教育电视节目制作系统的主要任务是制作用于教学的电视录象教材，制作系统可分为前期节目制作和后期节目制作。7．1前期节目制作系统按照电视节目制作的地点，场合，前期节目制作系统可氛围室内和室外两个分系统，前者称为演播室系统，后者称为外景节目制作系统。一．演播室系统（一）演播室与控制室演播室是电视节目制作的重要设施，它设置了用于节目制作所必须的声，光设备，具备便于节目制作的各种条件。为防止噪声干扰，演播室要选在环境噪声较低的地方，一般都单独建造或设在建筑物的最高层。演播室按其面积分为大，中，小型，大型一般在400M2上；中型在150M2左右；小型则50-60M2。出于声学方面的考虑一般不要用正方形结构。演播室的高度，小型一般在4M左右，大型的应在8M以上，以利于布置灯光和散热。地面可铺设塑料地面或较硬的地毯，以防止摄象机的移动和人员走动时产生声响。在演播室制作节目有相当一部分要采用同期录音的方法，因此要求演播室的声学特性要符合一定标准，如要有较短的混响时间等。因此一般的作法是室内墙壁和顶棚加装吸声材料等等。对中央空调系统的噪声影响也要采取隔离措施等。布光是直接影响摄像效果的重要因素，所以演播室应按照不同的光强度要求，在不同高度和角度布置不同的照明灯具。一般，大面积布光采用泛光灯照明，小范围照明采用聚光灯照明。还要分成主光源，辅助光源和背景光源等。所有灯具要求有相同的色温，一般取3200K。对不同色温的灯具应加滤色片进行补偿。照明灯具一般要采用吊杆式，铰链式或滑轨式等；为了实验对布光的集中控制，要设置调光台。控制室与演播室还可设在同一水平面，也可以比演播室略高一些。两室之间设观察窗，观察窗用双层玻璃并且呈一定角度安装，用于隔声并防止灯光眩目。如图7-1。图7-1（二）演播室设备演播室设备包括视频系统，音频系统和灯光系统，如图7-2所示。1．视频系统视频系统分为两部分：演播室部分和控制室部分。（1）演播室部分从图7-2可看出：墙壁左侧的部分即为演播室部分，包括带移动三角架的摄象机，节目馈送监视器和配套电缆。为了多角度拍摄，一般演播室却配有至少两台以上的多台摄象机。为了提高拍摄节目的画面质量，应选用专业或广播级别的3CCD彩色摄象机，至少也要在专业段以上的设备。摄象机通过专用摄象机电缆连接到连接器上，然后通过连接器与摄象机控制器（CCU）连接，以实现对摄象机的控制和调整。并配置受话器用来实现演播通话。（2）控制室部分除摄像机外，其余视频设备都要装在控制室内。以下按视频信号的走向顺序进行说明。1）摄象机控制头（CCU）它是一个专门用于对摄象机进行控制调整的设备。多台摄象机同时工作时，每台机器都要与一台CCU连接。摄象机的输出信号经电缆送出CCU，同时CCU将同步锁定信号以及各种控制信号传输出摄象机。当摄象机与控制器连接时，摄象机上大部分控制调整功能都失去作用，相应各种功能都转在CCU上实现，这样便于操作人员在控制室进行集中控制。通过CCU可对摄象机进行以下调节和控制：方式开关：选择摄象机输出的信号，即选择输出摄象机信号亦或彩条信号。输出信号选择；通过开关选择如Y/C输出，R/G/B输出，Y/B-Y/R-Y输出等。黑白平衡自动调整：在CCU上可进行黑/白平衡的自动调整，一般先进行黑平衡调整，然后进行白平衡调整，也可以用自动调整。主消隐电平控制：消隐电平又称台阶电平，他的高低直接影响画面暗部分的层次和明暗反差，如黑色不黑，则需通过CCU上的黑消隐电平调节旋钮调整。如果多台摄象机同时使用，则要调整各自CCU，使其主消隐电平一致。此外还有：自动光圈控制，快门速度选择，R校正系数调整，拐点调整，清晰度调整，行相位调整，副载波调整，增益选择，锁定开关，电缆补偿，场景操作，内部通话，控制呼叫按钮等等，在此不一一介绍。2）特技效果发生器关于特技效果发生器我们已经介绍很多，特技效果器在演播室系统中使用属于同步同相电视信号的特技处理方式，而且内同步方式，即...
