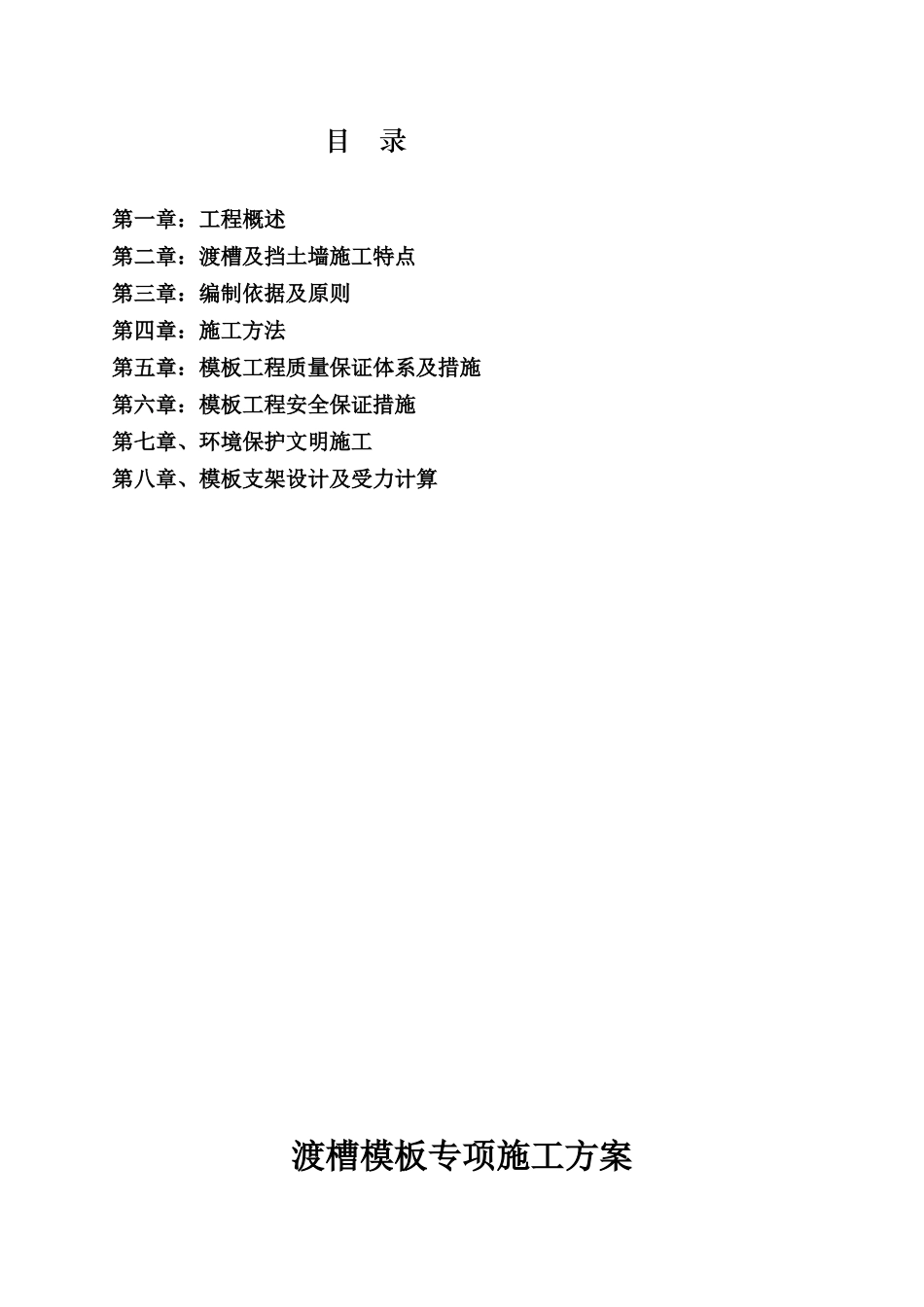

南支三渠渡槽（大头河处）及上下游河道改造工程模板专项施工方案四川创元建设工程有限公司南支三渠渡槽河道改造工程项目部2017年3月1日施工组织设计审批表工程名称南支三渠渡槽（大头河处）及上下游河道改造工程建设单位监理单位施工单位四川创元建设工程有限公司项目经理部项目经理技术负责人安全工程师编制人公司技术科分管人员质安科分管人员技术科审核姓名：年月日审批姓名：年月日目录第一章：工程概述第二章：渡槽及挡土墙施工特点第三章：编制依据及原则第四章：施工方法第五章：模板工程质量保证体系及措施第六章：模板工程安全保证措施第七章、环境保护文明施工第八章、模板支架设计及受力计算渡槽模板专项施工方案第一章：工程概述本工程为南三渠渡槽（大头河处）及上下游河道改造项目，此专项施工方案主要针对干渠工程中的渡槽、河提的直立式挡土墙模板施工。本工程渡槽概况见下表：第一段渡槽桩号：00+20～04+20段长度400m，渡槽进口渐变段00+7.5～00+20长度12.5m，渡槽出口渐变段04+20～04+37长度14m至17m。桩号14+05.489～14+25为顺接已建的河提连接段第二段渡槽桩号：14+40～15+49.5段长度109.5m，渡槽进口渐变段14+25～14+40段长度15m，渡槽出口渐变段15+49.5～15+57.7长度17.7m。第三段渡槽桩号：16+40～17+50.416段长度110.426m，河提直立式挡土墙为14+25～15+77及16+35～17+50.416段，共计167.416米，渡槽截面形式及直立式挡土墙断面图如下：渡槽标准断面渡槽支架立面图第二章：渡槽及挡土墙施工特点本工程渡槽断面4.5m×2.25m，渡槽槽身底板厚35cm，边墙厚25cm，槽身采用C30钢筋混凝土，河提挡土墙为直立式挡土墙（梯形），上口为0.5米，斜面坡度为1:0.4，挡墙基础厚度为0.5米，挡墙采用C25混凝土。本工程渡槽混凝土主要为薄壁混凝土结构，直立式挡土墙为普通混凝土，根据混凝土结构形式，为便于工程施工，提高工作效率，降低成本投入，项目部拟采用定型组合木模板模施工，考虑直立式河提挡土墙为斜面，施工时应考虑模板的上浮，要求在浇筑砼挡土墙前应对接缝处模板采用水泥砂浆进行堵缝措施，在浇筑砼时应分三层浇筑，首层砼浇筑厚度控制在0.3米左右，第二层砼浇筑厚度为0.6米左右，其余为第三层砼浇筑。第三章：编制依据及原则3.1、编制依据1)、南支三渠渡槽（大头河处）及上下游河道改造工程施工图纸；2)、本工程现场实际情况；3)、主要依据现行的设计、施工及验收规范；《堤防工程施工质量评定与验收规程》SL239-1999；《混凝土结构工程施工质量及验收规范》GBJ50204—2010版；4)、其他类似工程相关经验。3.2、编制原则3.2.1、安全的原则严格遵守相关法律法规，认真贯彻工程建设的各项方针和政策。始终按照技术可靠、措施得力、确保安全的原则确定施工方案，制定可靠合理的安全措施并将安全措施落实到位，在确保万无一失的前提下组织施工。3.2.2、指导施工的原则根据本工程特点结合以往类似工程实践经验，遵循建筑施工工艺及其技术规律，主要针对工程主体及关键部位制定合理的、可操作性强的方案，确保工程建设顺利实施。3.2.3、确保工期的原则采用流水施工方法，合理安排进度，适用现代管理方法，根据现场变化情况，编制好各阶段性工程的进度计划，组织有节奏、均衡、连续的施工作业，搞好工序衔接，实施进度监控，达到时时控制，处处控制的效果，确保实现工期目标。3.2.4、科学配置的原则本工程自项目管理人员至施工作业队伍，均由参加过类似工程的优秀管理人员及施工队伍组成，具有丰富的施工经验，对渡槽工程施工管理和工程建设得心应手。同时，投入高效先进的施工设备，提高劳动生产率，努力缩短工期，降低工程成本。第四章：施工方法本方案为《模板施工专项方案》，所涉及的结构为河提挡土墙及渡槽等模板制安及支架搭设等。4.1模板范围本工程主要以直立式河提挡土墙模板及渡槽的支撑架作为施工的重点考虑对象，其余模板根据现场实际情况进行模板设计。4.2模板结构截面及计算受力构件选取1、本工程中的直立式挡土墙及渡槽等模板受力计算，选取直立式挡土墙的最大断面处进行模板受力计算，即选择墙厚为2.14米，墙高为2.5米，墙长为10米（伸缩缝之间距...
