顾湾头小桥桩基施工方案VIP免费

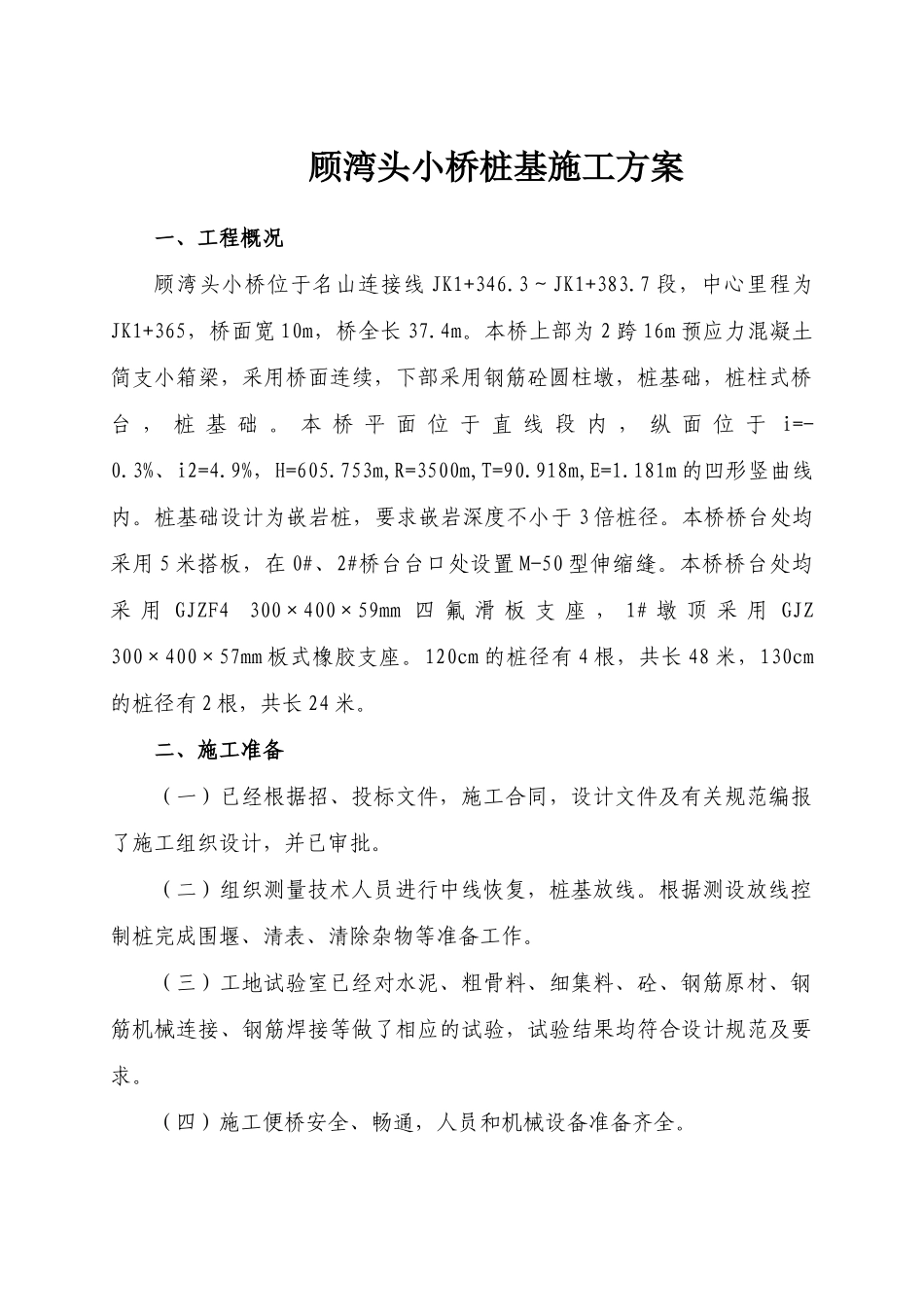

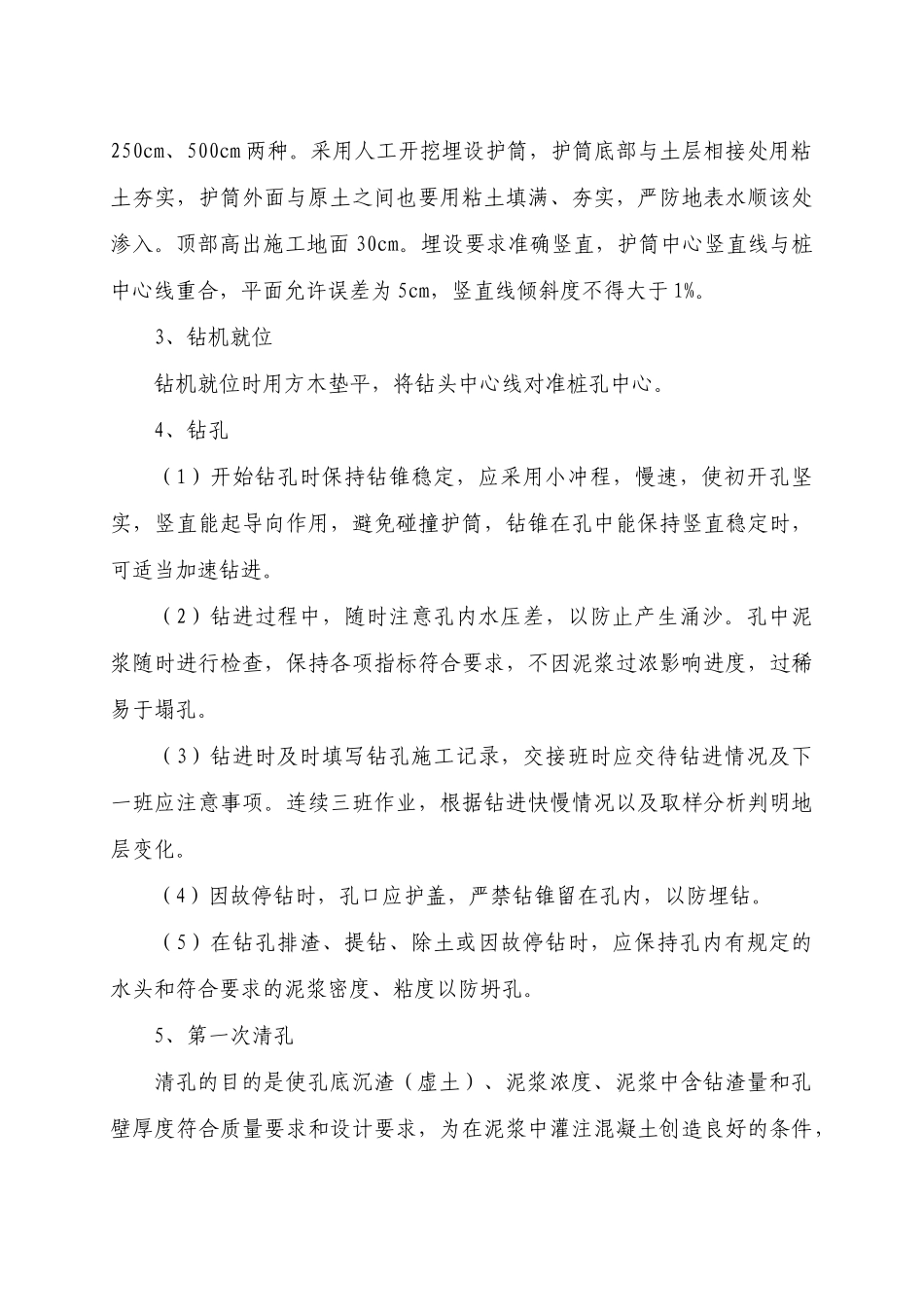

顾湾头小桥桩基施工方案一、工程概况顾湾头小桥位于名山连接线JK1+346.3～JK1+383.7段，中心里程为JK1+365，桥面宽10m，桥全长37.4m。本桥上部为2跨16m预应力混凝土简支小箱梁，采用桥面连续，下部采用钢筋砼圆柱墩，桩基础，桩柱式桥台，桩基础。本桥平面位于直线段内，纵面位于i=-0.3%、i2=4.9%，H=605.753m,R=3500m,T=90.918m,E=1.181m的凹形竖曲线内。桩基础设计为嵌岩桩，要求嵌岩深度不小于3倍桩径。本桥桥台处均采用5米搭板，在0#、2#桥台台口处设置M-50型伸缩缝。本桥桥台处均采用GJZF4300×400×59mm四氟滑板支座，1#墩顶采用GJZ300×400×57mm板式橡胶支座。120cm的桩径有4根，共长48米，130cm的桩径有2根，共长24米。二、施工准备（一）已经根据招、投标文件，施工合同，设计文件及有关规范编报了施工组织设计，并已审批。（二）组织测量技术人员进行中线恢复，桩基放线。根据测设放线控制桩完成围堰、清表、清除杂物等准备工作。（三）工地试验室已经对水泥、粗骨料、细集料、砼、钢筋原材、钢筋机械连接、钢筋焊接等做了相应的试验，试验结果均符合设计规范及要求。（四）施工便桥安全、畅通，人员和机械设备准备齐全。（五）由于本工程所处位置水源丰富，生活用水取当地老百姓的生活用水，施工用水取自结构物和驻地附近河谷水，在施工5#、6#桩基时安装扬水泵泵送至用水地点。（六）施工办公生活用房租当地老百姓的民房及搭建活动板房。三、钻孔桩施工方法（一）施工工艺见附表（二）钻孔方法1、泥浆制备选用优质膨润土造浆，泥浆池容积为4m³，并设容积为3-4m³的沉淀池2个，串联使用。泥浆性能指标应符合下列技术要求:泥浆相对密度：1.1～1.4漏斗粘度：28s含砂率：﹤4%胶体率：﹥95%失水率：﹤30ml/30min钻孔前试验泥浆的全部性能指标达到标准要求后开钻。在钻进中定期检验泥浆比重、粘度、含砂率、胶体率等，并填写泥浆试验记录表。泥浆必须循环使用，设置泥浆循环池、沉淀池，废弃泥浆及沉淀钻渣妥善处理。2、护筒设置（1）护筒内径宜比桩径大200～400。㎜（2）孔口护筒采用钢板制作，内径比桩径大200mm，长度为250cm、500cm两种。采用人工开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间也要用粘土填满、夯实，严防地表水顺该处渗入。顶部高出施工地面30cm。埋设要求准确竖直，护筒中心竖直线与桩中心线重合，平面允许误差为5cm，竖直线倾斜度不得大于1%。3、钻机就位钻机就位时用方木垫平，将钻头中心线对准桩孔中心。4、钻孔（1）开始钻孔时保持钻锥稳定，应采用小冲程，慢速，使初开孔坚实，竖直能起导向作用，避免碰撞护筒，钻锥在孔中能保持竖直稳定时，可适当加速钻进。（2）钻进过程中，随时注意孔内水压差，以防止产生涌沙。孔中泥浆随时进行检查，保持各项指标符合要求，不因泥浆过浓影响进度，过稀易于塌孔。（3）钻进时及时填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。连续三班作业，根据钻进快慢情况以及取样分析判明地层变化。（4）因故停钻时，孔口应护盖，严禁钻锥留在孔内，以防埋钻。（5）在钻孔排渣、提钻、除土或因故停钻时，应保持孔内有规定的水头和符合要求的泥浆密度、粘度以防坍孔。5、第一次清孔清孔的目的是使孔底沉渣（虚土）、泥浆浓度、泥浆中含钻渣量和孔壁厚度符合质量要求和设计要求，为在泥浆中灌注混凝土创造良好的条件，钻孔至设计高程，经过检查，孔深、孔径、孔的偏斜符合要求后，将钻渣抽净。6、吊放钢筋笼钢筋笼的制作应符合有关规范要求，钢筋笼主筋采用机械连接，整体或分段用汽车吊吊入桩孔，牢固定位，以免在灌注砼过程中发生浮笼现象。7、导管安装导管内径为200～350mm，视桩径大小而定。每节长2.0～5.0m，配1～2节长1.0～1.5m短管，由管端粗丝扣、法兰螺栓连接，接头处用橡胶圈密封防水，并对导管应作水压和接头抗拉试验，并保证不漏水。砼浇注架用型钢制作，用于支撑悬吊导管，吊挂钢筋笼，上部放置砼漏斗。8、第二次清孔在第一次清孔达到要求后，由于要安放钢筋笼及导管，至浇注砼的时间间隙较长，孔底又会产生沉渣，所以待安放钢筋笼及导管就绪后，再利用导管进行第二次...
