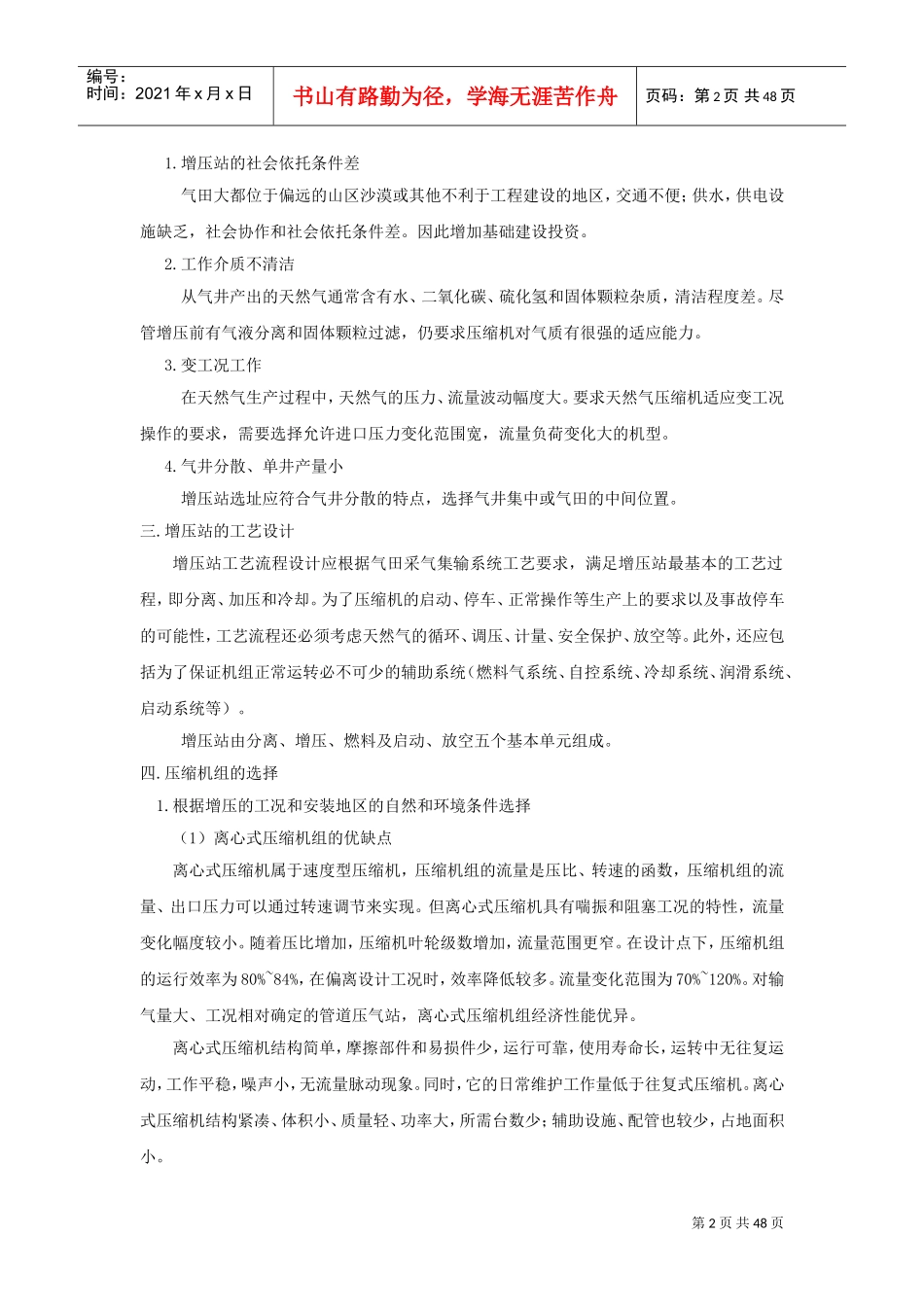

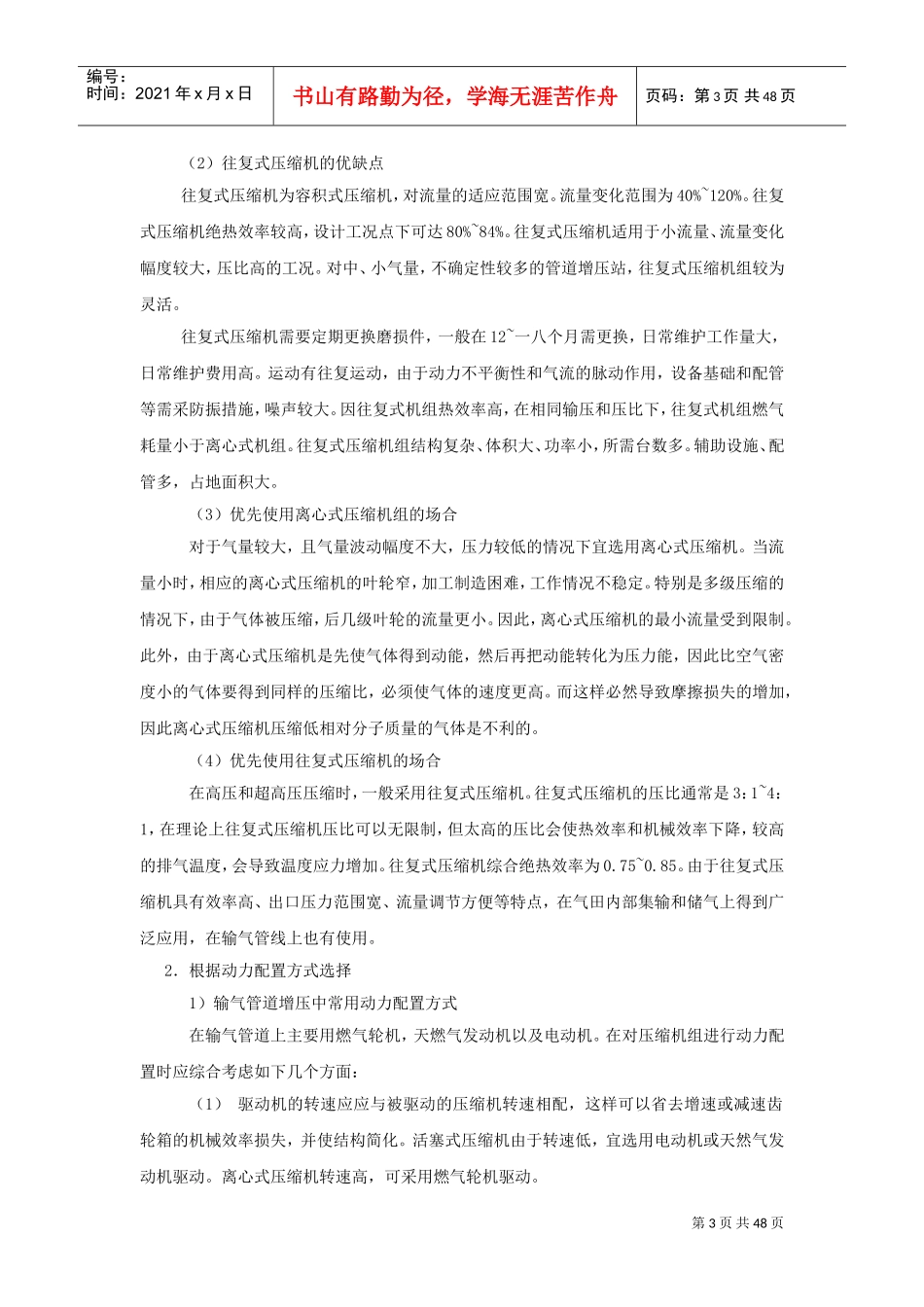

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页第二章、增压站第一节、压缩机基础知识第二节、概述第三节、设备及工艺参数第四节、工艺原理及流程第五节、压缩机组面板说明第六节、发动机的控制系统第七节、操作规程第八节、维护保养第九节、常见问题分析第十节、二氧化碳自动灭火系统操作规程第二章增压站第一节增压站基础知识一．增压目的1.提高输气管道的起点输送压力。2.弥补管内流体流动中的阻力损失。3.满足天然气用户对供气压力的特殊要求。二．天然气增压的特点第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页1.增压站的社会依托条件差气田大都位于偏远的山区沙漠或其他不利于工程建设的地区，交通不便；供水，供电设施缺乏，社会协作和社会依托条件差。因此增加基础建设投资。2.工作介质不清洁从气井产出的天然气通常含有水、二氧化碳、硫化氢和固体颗粒杂质，清洁程度差。尽管增压前有气液分离和固体颗粒过滤，仍要求压缩机对气质有很强的适应能力。3.变工况工作在天然气生产过程中，天然气的压力、流量波动幅度大。要求天然气压缩机适应变工况操作的要求，需要选择允许进口压力变化范围宽，流量负荷变化大的机型。4.气井分散、单井产量小增压站选址应符合气井分散的特点，选择气井集中或气田的中间位置。三.增压站的工艺设计增压站工艺流程设计应根据气田采气集输系统工艺要求，满足增压站最基本的工艺过程，即分离、加压和冷却。为了压缩机的启动、停车、正常操作等生产上的要求以及事故停车的可能性，工艺流程还必须考虑天然气的循环、调压、计量、安全保护、放空等。此外，还应包括为了保证机组正常运转必不可少的辅助系统（燃料气系统、自控系统、冷却系统、润滑系统、启动系统等）。增压站由分离、增压、燃料及启动、放空五个基本单元组成。四.压缩机组的选择1.根据增压的工况和安装地区的自然和环境条件选择（1）离心式压缩机组的优缺点离心式压缩机属于速度型压缩机，压缩机组的流量是压比、转速的函数，压缩机组的流量、出口压力可以通过转速调节来实现。但离心式压缩机具有喘振和阻塞工况的特性，流量变化幅度较小。随着压比增加，压缩机叶轮级数增加，流量范围更窄。在设计点下，压缩机组的运行效率为80%~84%，在偏离设计工况时，效率降低较多。流量变化范围为70%~120%。对输气量大、工况相对确定的管道压气站，离心式压缩机组经济性能优异。离心式压缩机结构简单，摩擦部件和易损件少，运行可靠，使用寿命长，运转中无往复运动，工作平稳，噪声小，无流量脉动现象。同时，它的日常维护工作量低于往复式压缩机。离心式压缩机结构紧凑、体积小、质量轻、功率大，所需台数少；辅助设施、配管也较少，占地面积小。第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页（2）往复式压缩机的优缺点往复式压缩机为容积式压缩机，对流量的适应范围宽。流量变化范围为40%~120%。往复式压缩机绝热效率较高，设计工况点下可达80%~84%。往复式压缩机适用于小流量、流量变化幅度较大，压比高的工况。对中、小气量，不确定性较多的管道增压站，往复式压缩机组较为灵活。往复式压缩机需要定期更换磨损件，一般在12~一八个月需更换，日常维护工作量大，日常维护费用高。运动有往复运动，由于动力不平衡性和气流的脉动作用，设备基础和配管等需采防振措施，噪声较大。因往复式机组热效率高，在相同输压和压比下，往复式机组燃气耗量小于离心式机组。往复式压缩机组结构复杂、体积大、功率小，所需台数多。辅助设施、配管多，占地面积大。（3）优先使用离心式压缩机组的场合对于气量较大，且气量波动幅度不大，压力较低的情况下宜选用离心式压缩机。当流量小时，相应的离心式压缩机的叶轮窄，加工制造困难，工作情况不稳定。特别是多级压缩的情况下，由于气体被压缩，后几级叶轮的流量更小。因此，离心式压缩机的最小流量受到限制。此外，由于离心式压缩机是先使气体得到动能，然后再把动能转化为压力能，因此比空气密度小的气体要得到同样的压缩比，必须使气体的...
