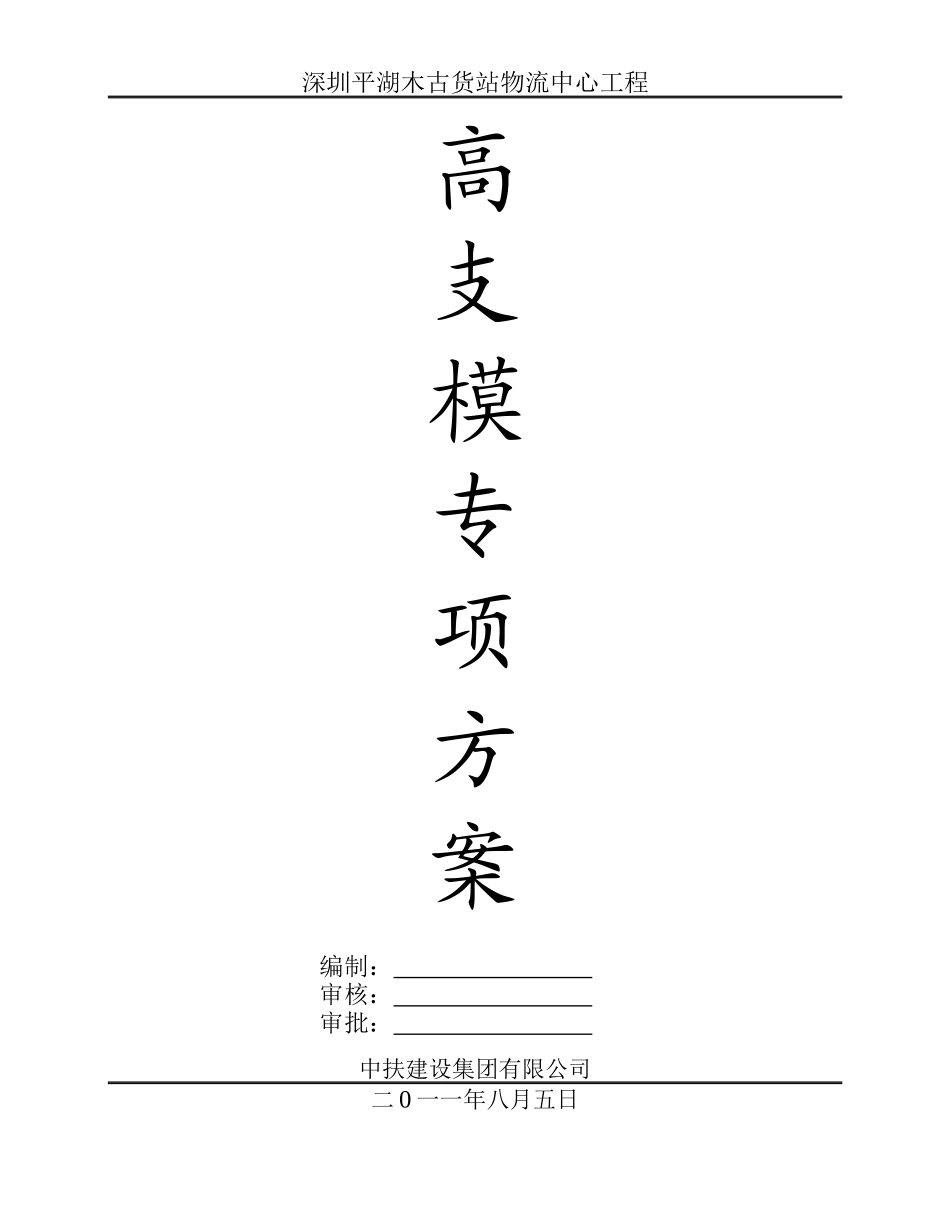

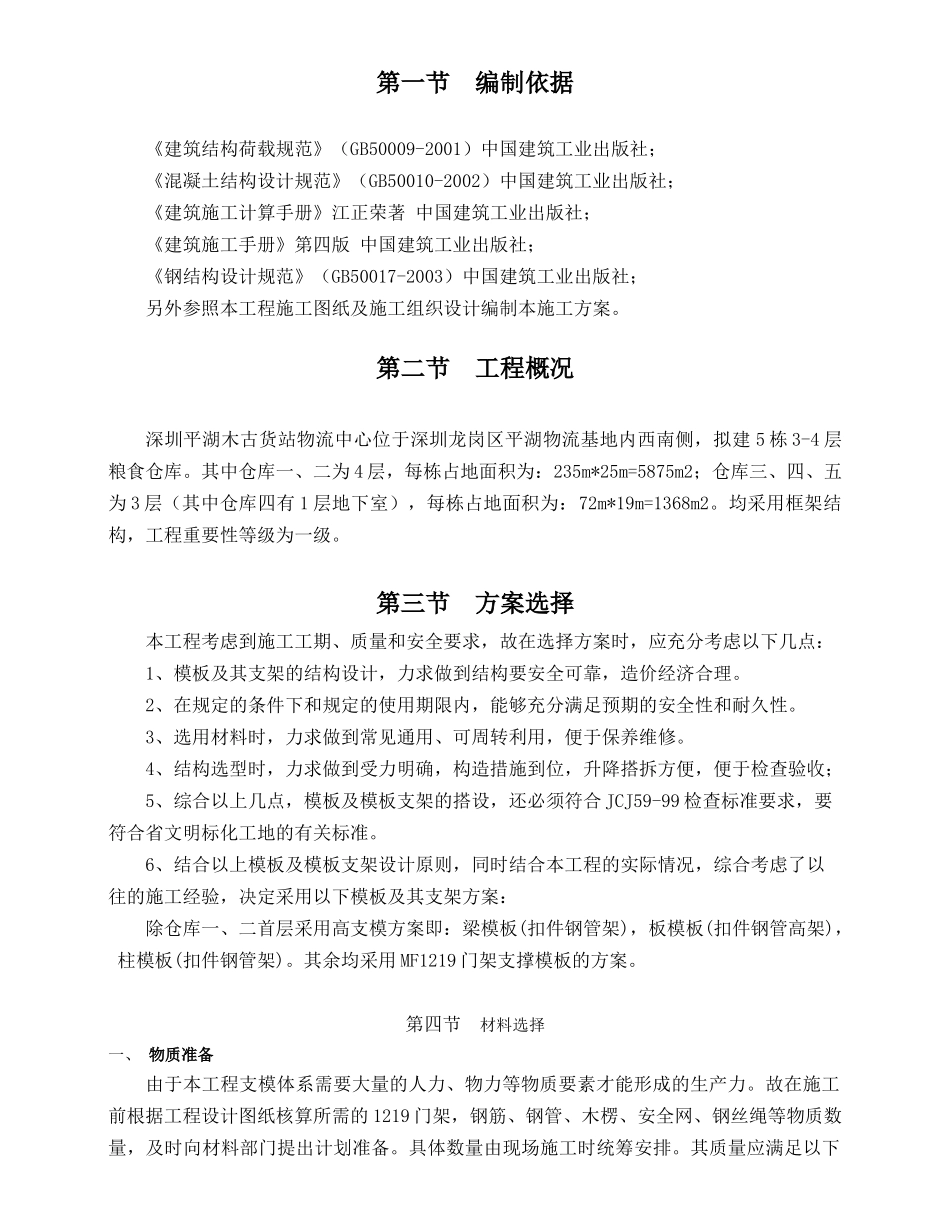

深圳平湖木古货站物流中心工程高支模专项方案编制：审核：审批：中扶建设集团有限公司二0一一年八月五日第一节编制依据《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况深圳平湖木古货站物流中心位于深圳龙岗区平湖物流基地内西南侧，拟建5栋3-4层粮食仓库。其中仓库一、二为4层，每栋占地面积为：235m*25m=5875m2；仓库三、四、五为3层（其中仓库四有1层地下室），每栋占地面积为：72m*19m=1368m2。均采用框架结构，工程重要性等级为一级。第三节方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案：除仓库一、二首层采用高支模方案即：梁模板(扣件钢管架)，板模板(扣件钢管高架)，柱模板(扣件钢管架)。其余均采用MF1219门架支撑模板的方案。第四节材料选择一、物质准备由于本工程支模体系需要大量的人力、物力等物质要素才能形成的生产力。故在施工前根据工程设计图纸核算所需的1219门架，钢筋、钢管、木楞、安全网、钢丝绳等物质数量，及时向材料部门提出计划准备。具体数量由现场施工时统筹安排。其质量应满足以下要求：本工程支架采用1219门架（高支模采用φ48×3.5扣件式钢管脚手架），外楞采用钢管、50mm×100mm木方，内楞采用采用φ48×3.5钢管，围檩采用槽钢3.5mm，模板材料全部选用优质模板，拟采用18mm厚胶合板，规格1.22m×2.44m。。1．门式架本工程采用MF1219门式钢顶架作支撑系统，门架的立杆钢管外径为42.0mm，壁厚2.5mm，加强杆外径为26.8mm，壁厚2.5mm，门架高1900mm，宽1200mm。2.钢管（1）钢管包括横向水平拉杆、剪刀撑、连墙杆等。（2）钢管应采用现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB700-7）中Q235-A级钢的规定。（3）采用外径为48mm，壁厚3.5mm的钢管，最大长度不应超出6.5m，且每根钢管的最大质量控制在25Kg。（4）钢管的表面质量及外形应符合下列要求：1）新钢管应有产品质量合格证及质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管壁厚及外径偏差不应大于-0.5mm，端面切斜偏差不应大于1.7mm；钢管必须涂有防锈漆；2）旧钢管表面锈蚀深度应小于0.5mm，钢管弯曲各种杆件钢管的端部弯曲当l≤1.5m时，允许偏差≤5mm；3）弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不大于25kg，钢管上严禁打孔。3.扣件（1）扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。（2）扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，其附件的制造材料应符合《普通螺纹》（GB1981）的规定，垫圈应符合《垫圈》（GB95-76）的规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm，扣件表面应进行防锈处理。（3）脚手架采用的扣件，扣件螺栓拧紧扭力矩不得小于40Nm且不应大于65Nm。（4）扣件验收应符合下列规定...
