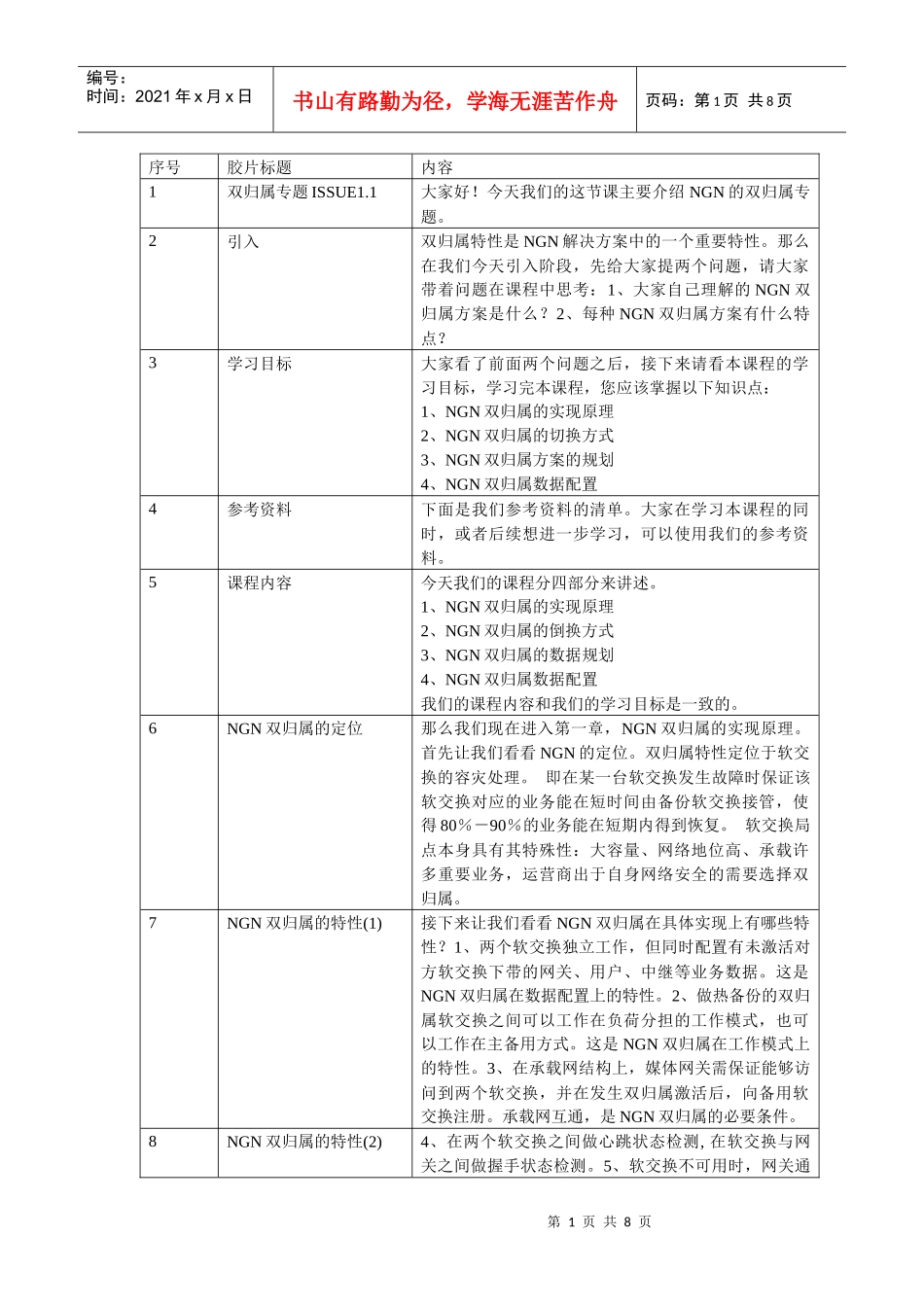

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页序号胶片标题内容1双归属专题ISSUE1.1大家好！今天我们的这节课主要介绍NGN的双归属专题。2引入双归属特性是NGN解决方案中的一个重要特性。那么在我们今天引入阶段，先给大家提两个问题，请大家带着问题在课程中思考：1、大家自己理解的NGN双归属方案是什么？2、每种NGN双归属方案有什么特点？3学习目标大家看了前面两个问题之后，接下来请看本课程的学习目标，学习完本课程，您应该掌握以下知识点：1、NGN双归属的实现原理2、NGN双归属的切换方式3、NGN双归属方案的规划4、NGN双归属数据配置4参考资料下面是我们参考资料的清单。大家在学习本课程的同时，或者后续想进一步学习，可以使用我们的参考资料。5课程内容今天我们的课程分四部分来讲述。1、NGN双归属的实现原理2、NGN双归属的倒换方式3、NGN双归属的数据规划4、NGN双归属数据配置我们的课程内容和我们的学习目标是一致的。6NGN双归属的定位那么我们现在进入第一章，NGN双归属的实现原理。首先让我们看看NGN的定位。双归属特性定位于软交换的容灾处理。即在某一台软交换发生故障时保证该软交换对应的业务能在短时间由备份软交换接管，使得80％－90％的业务能在短期内得到恢复。软交换局点本身具有其特殊性：大容量、网络地位高、承载许多重要业务，运营商出于自身网络安全的需要选择双归属。7NGN双归属的特性(1)接下来让我们看看NGN双归属在具体实现上有哪些特性？1、两个软交换独立工作，但同时配置有未激活对方软交换下带的网关、用户、中继等业务数据。这是NGN双归属在数据配置上的特性。2、做热备份的双归属软交换之间可以工作在负荷分担的工作模式，也可以工作在主备用方式。这是NGN双归属在工作模式上的特性。3、在承载网结构上，媒体网关需保证能够访问到两个软交换，并在发生双归属激活后，向备用软交换注册。承载网互通，是NGN双归属的必要条件。8NGN双归属的特性(2)4、在两个软交换之间做心跳状态检测,在软交换与网关之间做握手状态检测。5、软交换不可用时，网关通第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页过超时无心跳发现，之后将自动发起向自身配置的备用软交换的注册过程。6、软交换只有在检测到互助软交换不可用时，才会接纳来自互助软交换控制网关的注册请求。以上4、5、6是双归属在心跳检查和双归属切换上的特性。7、双归属切换前后，用户的业务属性保持不变。互助两个软交换之间的互通业务不受影响。9NGN双归属基本组网下面让我们来看看NGN双归属基本组网图。下图以负荷分担双归属为例，两台处于双归属状态的软交换之间实际上是互为主备关系的。对于网关A而言，软交换A是其主归属软交换，软交换B是其从归属软交换。对于网关B而言，软交换B是其主归属软交换，软交换A是其从归属软交换。在图上实线表示的是网关主用注册路径，虚线表示的是网关被用注册的路径。两台双归属软交换间通过心跳信号检测对端软交换的状态。10双归属内部实现原理图在上一张双归属基本组网图的基础上，下面我们来看看这张双归属内部实现的原理图。此图是软交换SoftX3000-A接管软交换SoftX3000-B之后的示意图。其中虚线的椭圆SoftX3000-B包含了实线的椭圆SoftX3000-A之中，表示软交换SoftX3000-B的业务实体被SoftX3000-A的物理实体所接管，即发生了双归属切换。但此时A的用户User-sz到B的用户User-sh呼叫仍属于SoftX3000-A到SoftX3000-B的局间呼叫。11工作原理描述下面我们来介绍一下双归属的工作原理。双归属的工作原理理解的重点主要在于：双归属软交换之间的联系，以及双归属软交换之间是以何种方式建立这种联系的。双归属切换前，两个局的软交换单独运行，通过心跳感知对方状态。一旦软交换感知不到互助软交换的心跳，可以采用自动或手动方式激活双归属互助机制，双归属局点此时发生切换。同时备用软交换将承担起主用软交换的业务。网关超时与自己主归属软交换不能握手后，自动向从归属软交换发起重注册。由此可见，双归属激活除了软交换发起外，网关也是发起的一个主要部分。即使是负...
