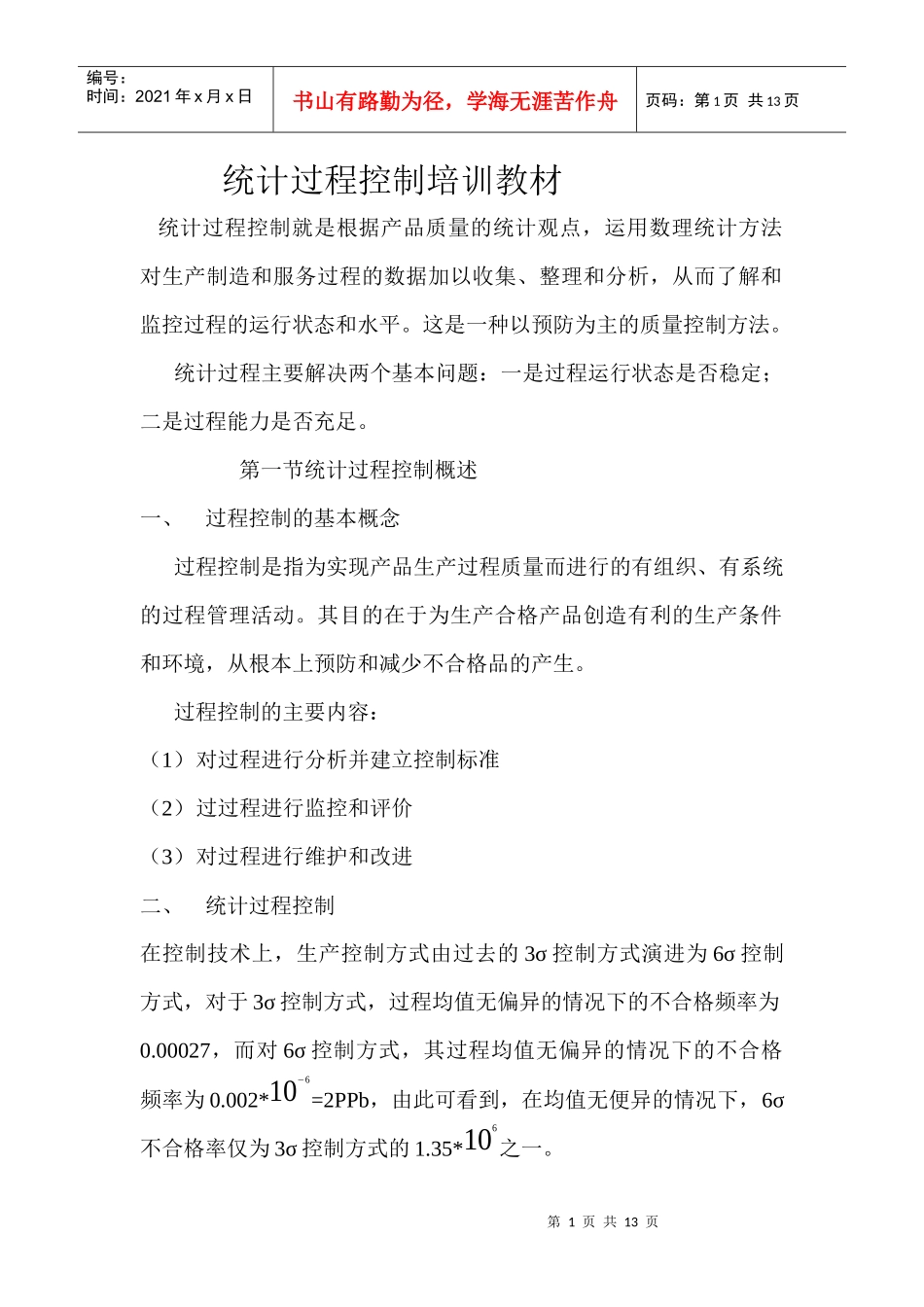

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页统计过程控制培训教材统计过程控制就是根据产品质量的统计观点，运用数理统计方法对生产制造和服务过程的数据加以收集、整理和分析，从而了解和监控过程的运行状态和水平。这是一种以预防为主的质量控制方法。统计过程主要解决两个基本问题：一是过程运行状态是否稳定；二是过程能力是否充足。第一节统计过程控制概述一、过程控制的基本概念过程控制是指为实现产品生产过程质量而进行的有组织、有系统的过程管理活动。其目的在于为生产合格产品创造有利的生产条件和环境，从根本上预防和减少不合格品的产生。过程控制的主要内容：（1）对过程进行分析并建立控制标准（2）过过程进行监控和评价（3）对过程进行维护和改进二、统计过程控制在控制技术上，生产控制方式由过去的3σ控制方式演进为6σ控制方式，对于3σ控制方式，过程均值无偏异的情况下的不合格频率为0.00027，而对6σ控制方式，其过程均值无偏异的情况下的不合格频率为0.002*10−6=2PPb，由此可看到，在均值无便异的情况下，6σ不合格率仅为3σ控制方式的1.35*106之一。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页统计质量管理（SPC）它是在生产过程中的各个阶段（工序）对产品质量进行实是的监控与评估，因而是一种预防性方法，不同于传统质量管理的“事后”补救，可以起到及时告警第二节控制图原理一、控制图的结构控制图是对过程质量特性值进行测定、记录、评估，从而检测过程是否处于控制状态的一种统计方法设计的图。图上有中心线，上控制限和下控制限，并有按时间顺序抽取的样本统计量数值的描点序列，参见下图：UCLABCCLCBALCL图中UCL与LCL统称为控制线，若控制图中的描点落在UCL或LCL之外或描点在UCL与LCL之间排列不随机，则表明过程异常。控制图的明显优点是能够直观看到产品或服务质量的变化。二、控制图使用过程中影响质量的因素：根据来源的不同，影响质量的因素可归结为6M1E（人员、设第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页备、原材料、工艺方法、测量和环境），但从对产品质量的影响大小来分又可分为偶然因素（简称偶因）与异常因素（简称异因），偶因是过程固有的，始终存在，对质量影响微小，但难以除去，异因非过程固有，有时存在有时不存在，对质量影响较大，但容易除去，故在过程控制中异常波动及引起异常波动的异因是我们注意的对象，一旦出现异常波动，就应尽快查出原因，采取措施加以消除。三、两类错误（1）第一类错误：虚发警报过程正常，由于点子偶然超出界外而判异，于是就犯了第一类错误，通常犯第一类错误的概率记为σ。（2）第二类错误：漏发警报过程异常，但仍有部分产品的质量特性的数值大小在控制线内，从而犯了第二类错误，通常犯第二类错误的概率记为β。四、3σ原则3σ原则既是控制图的CL、UCL及LCL由下式确定：UCL=μ+3σCL=μUCL=μ﹣3σ式中μ、σ为统计量的总体参数还必须注意，规范限不能用作控制限。规范限用以区分合格第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页与不合格，控制限则用以区分偶然波动与异常波动。四、常用常规控制图（1）均值—极差控制图χ--R（2）均值—标准差控制图χ--S第三节分析用控制图与控制用控制图一、分析用控制图主要分析以下两个方面：（1）所分析的过程是否处于统计控制状态？（2）该过程的过程能力指数Cp是否满足要求？即是否处于稳态？三、控制用控制图四、当过程达到了我们所确定的状态后，才能将分析用控制图延长作为控制用控制图。经过一个阶段的使用后，可能又出现新的异常，这时应查出异因，采取必要措施，加以消除，以恢复统计过程控制状态。五、判异准则；判异准则有点出界和界内点排列不随机两类，在控制图的使用中要注意对这些模式加以识别，具体判异准则如下：UCLABCCLCB第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13...
