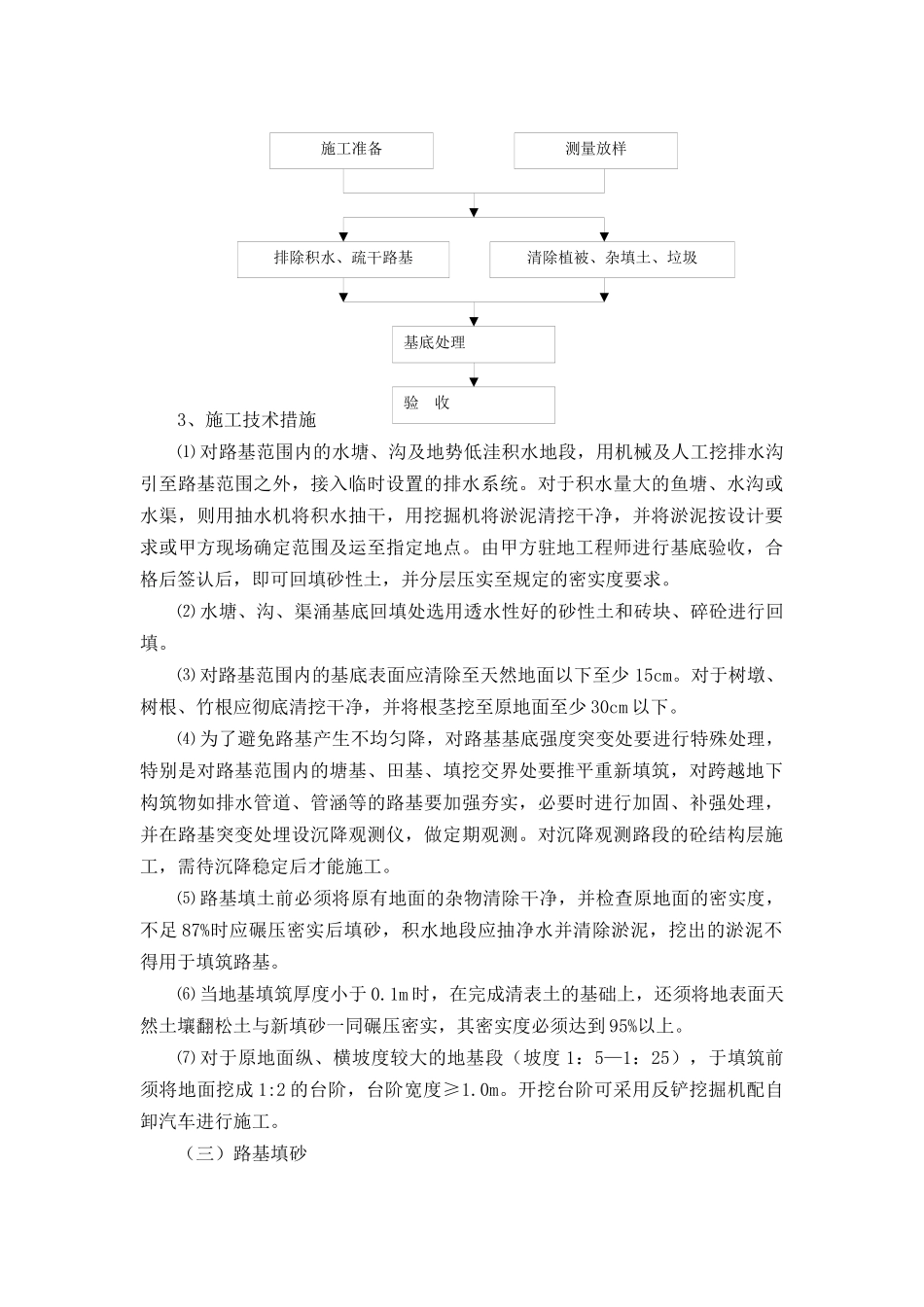

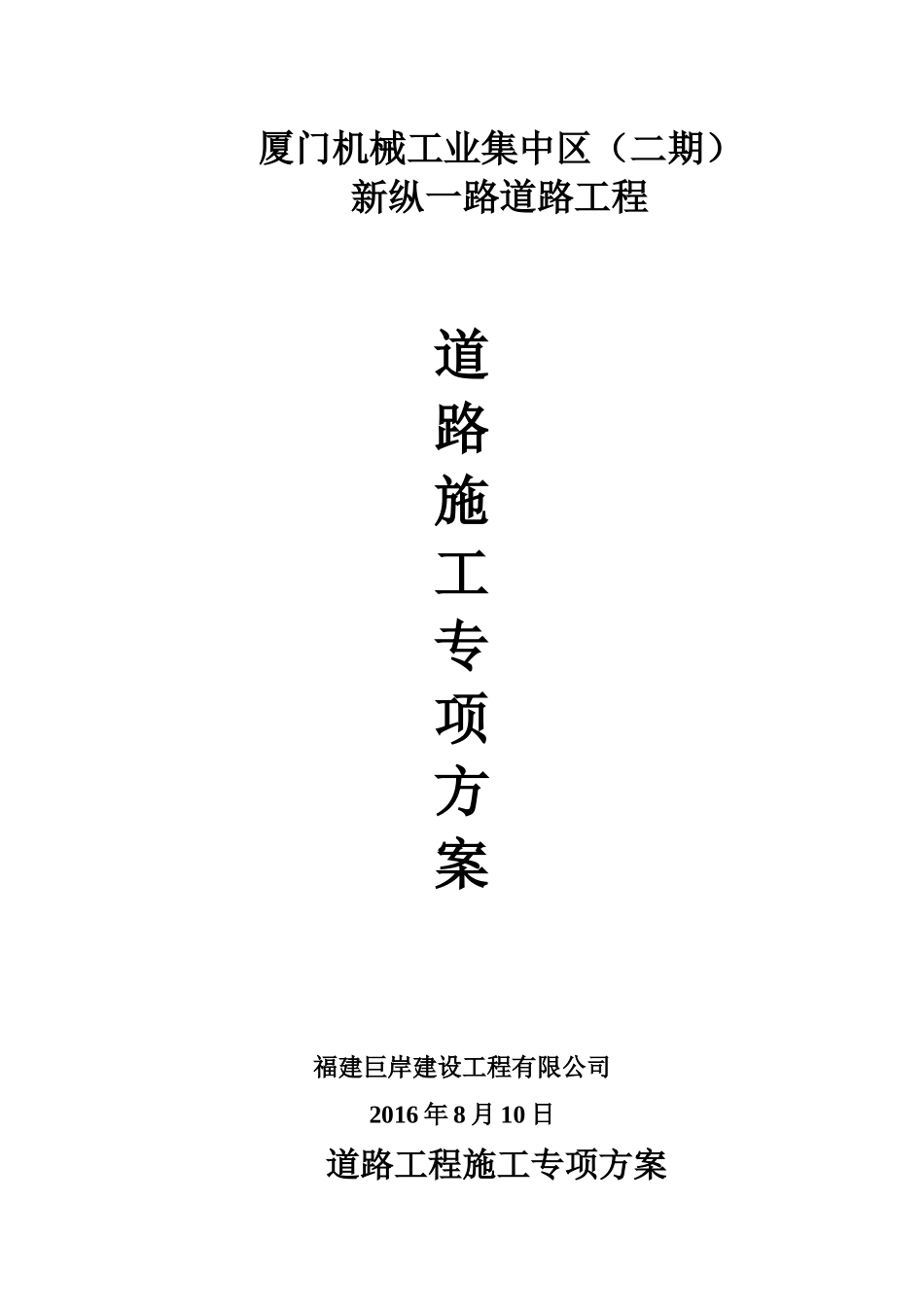

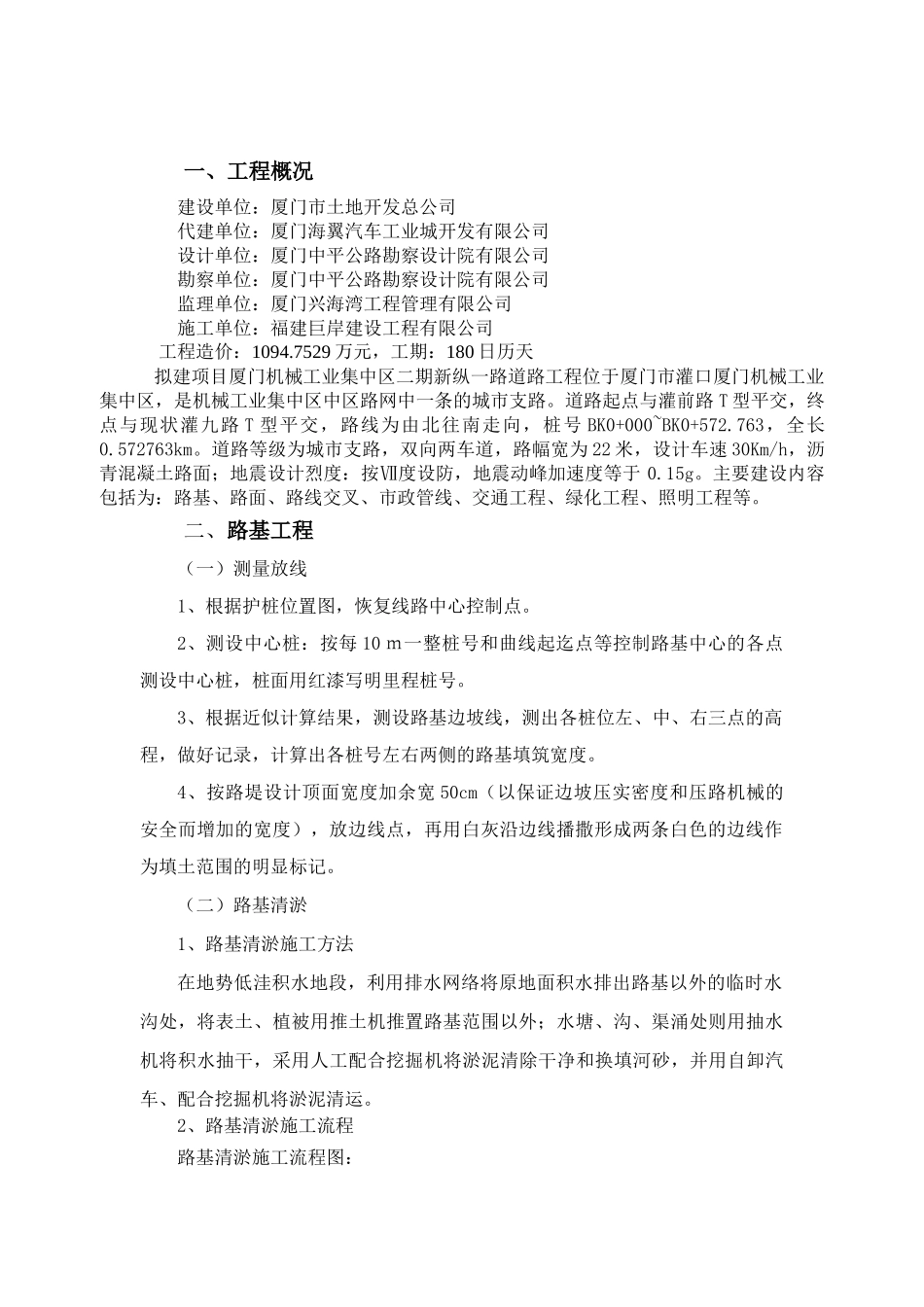

厦门机械工业集中区（二期）新纵一路道路工程道路施工专项方案福建巨岸建设工程有限公司2016年8月10日道路工程施工专项方案一、工程概况建设单位：厦门市土地开发总公司代建单位：厦门海翼汽车工业城开发有限公司设计单位：厦门中平公路勘察设计院有限公司勘察单位：厦门中平公路勘察设计院有限公司监理单位：厦门兴海湾工程管理有限公司施工单位：福建巨岸建设工程有限公司工程造价：1094.7529万元，工期：180日历天拟建项目厦门机械工业集中区二期新纵一路道路工程位于厦门市灌口厦门机械工业集中区，是机械工业集中区中区路网中一条的城市支路。道路起点与灌前路T型平交，终点与现状灌九路T型平交，路线为由北往南走向，桩号BK0+000~BK0+572.763，全长0.572763km。道路等级为城市支路，双向两车道，路幅宽为22米，设计车速30Km/h，沥青混凝土路面；地震设计烈度：按Ⅶ度设防，地震动峰加速度等于0.15g。主要建设内容包括为：路基、路面、路线交叉、市政管线、交通工程、绿化工程、照明工程等。二、路基工程（一）测量放线1、根据护桩位置图，恢复线路中心控制点。2、测设中心桩：按每10ｍ一整桩号和曲线起迄点等控制路基中心的各点测设中心桩，桩面用红漆写明里程桩号。3、根据近似计算结果，测设路基边坡线，测出各桩位左、中、右三点的高程，做好记录，计算出各桩号左右两侧的路基填筑宽度。4、按路堤设计顶面宽度加余宽50cm（以保证边坡压实密度和压路机械的安全而增加的宽度），放边线点，再用白灰沿边线播撒形成两条白色的边线作为填土范围的明显标记。（二）路基清淤1、路基清淤施工方法在地势低洼积水地段，利用排水网络将原地面积水排出路基以外的临时水沟处，将表土、植被用推土机推置路基范围以外；水塘、沟、渠涌处则用抽水机将积水抽干，采用人工配合挖掘机将淤泥清除干净和换填河砂，并用自卸汽车、配合挖掘机将淤泥清运。2、路基清淤施工流程路基清淤施工流程图：施工准备测量放样排除积水、疏干路基清除植被、杂填土、垃圾基底处理验收3、施工技术措施⑴对路基范围内的水塘、沟及地势低洼积水地段，用机械及人工挖排水沟引至路基范围之外，接入临时设置的排水系统。对于积水量大的鱼塘、水沟或水渠，则用抽水机将积水抽干，用挖掘机将淤泥清挖干净，并将淤泥按设计要求或甲方现场确定范围及运至指定地点。由甲方驻地工程师进行基底验收，合格后签认后，即可回填砂性土，并分层压实至规定的密实度要求。⑵水塘、沟、渠涌基底回填处选用透水性好的砂性土和砖块、碎砼进行回填。⑶对路基范围内的基底表面应清除至天然地面以下至少15cm。对于树墩、树根、竹根应彻底清挖干净，并将根茎挖至原地面至少30cm以下。⑷为了避免路基产生不均匀降，对路基基底强度突变处要进行特殊处理，特别是对路基范围内的塘基、田基、填挖交界处要推平重新填筑，对跨越地下构筑物如排水管道、管涵等的路基要加强夯实，必要时进行加固、补强处理，并在路基突变处埋设沉降观测仪，做定期观测。对沉降观测路段的砼结构层施工，需待沉降稳定后才能施工。⑸路基填土前必须将原有地面的杂物清除干净，并检查原地面的密实度，不足87%时应碾压密实后填砂，积水地段应抽净水并清除淤泥，挖出的淤泥不得用于填筑路基。⑹当地基填筑厚度小于0.1m时，在完成清表土的基础上，还须将地表面天然土壤翻松土与新填砂一同碾压密实，其密实度必须达到95%以上。⑺对于原地面纵、横坡度较大的地基段（坡度1：5—1：25），于填筑前须将地面挖成1:2的台阶，台阶宽度≥1.0m。开挖台阶可采用反铲挖掘机配自卸汽车进行施工。（三）路基填砂路堤基底碾压填砂方物理指标试验复检填方，推土机推平取砂方质量自检（压实度）监理工程师验收进行下一工序施工振动式压路机碾压平地机整平⑴填砂路基填筑应按照先低洼地段，后一般地段，由下至上的顺序，分层平铺，每层松铺厚度最大不超过30cm，注意控制好铺砂厚度误差，减少因每层砂摊铺厚度过小而造成碾压效率损失与厚度过大而重新返工增加的摊铺的工作量，应准确控制布砂密度。⑵摊铺平整先用推土机初步推平，待大致整平后，用振动碾压机压一遍，以暴露出潜在的不平整处，...
