某商住楼外墙外保温工程施工方案VIP免费

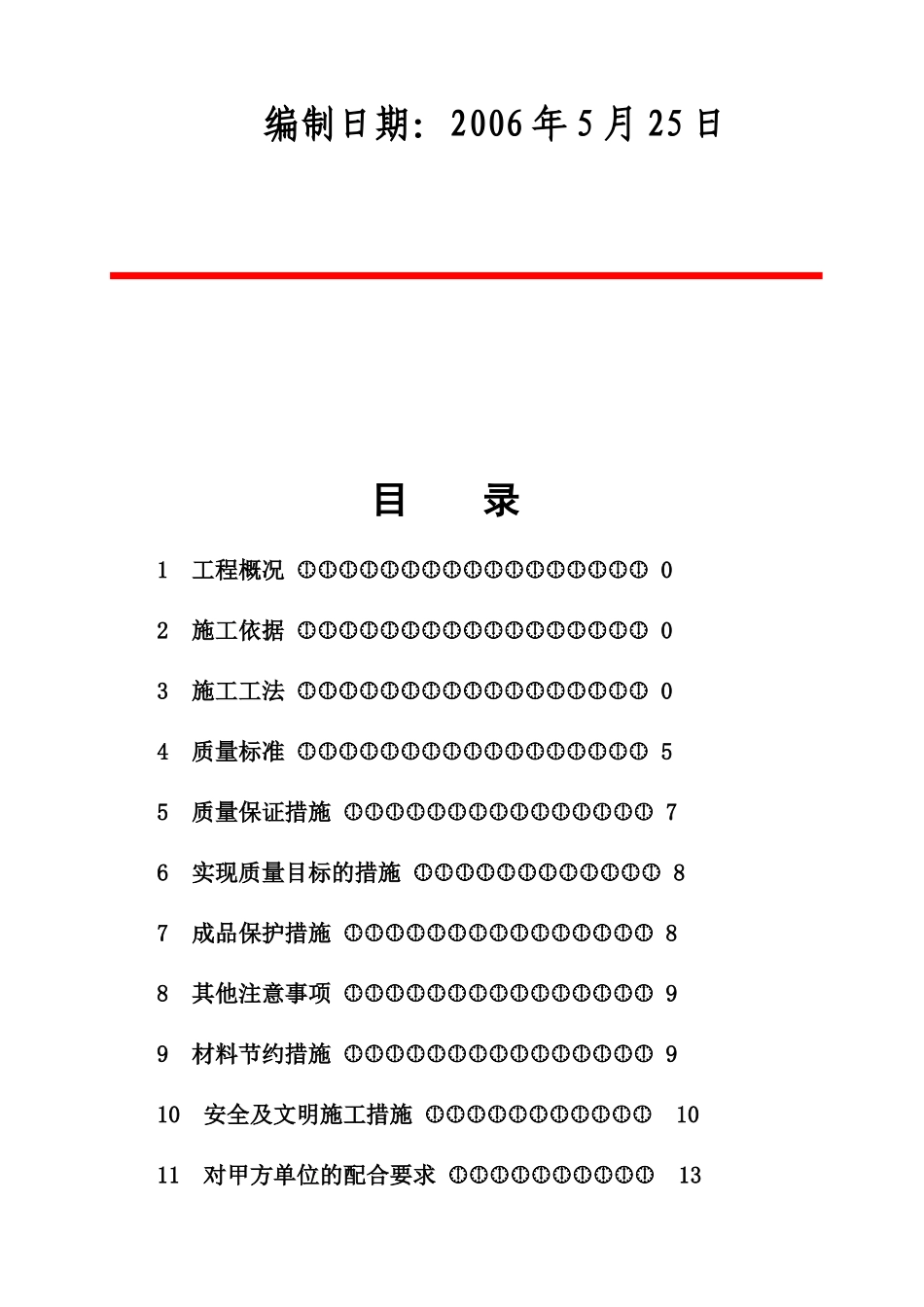

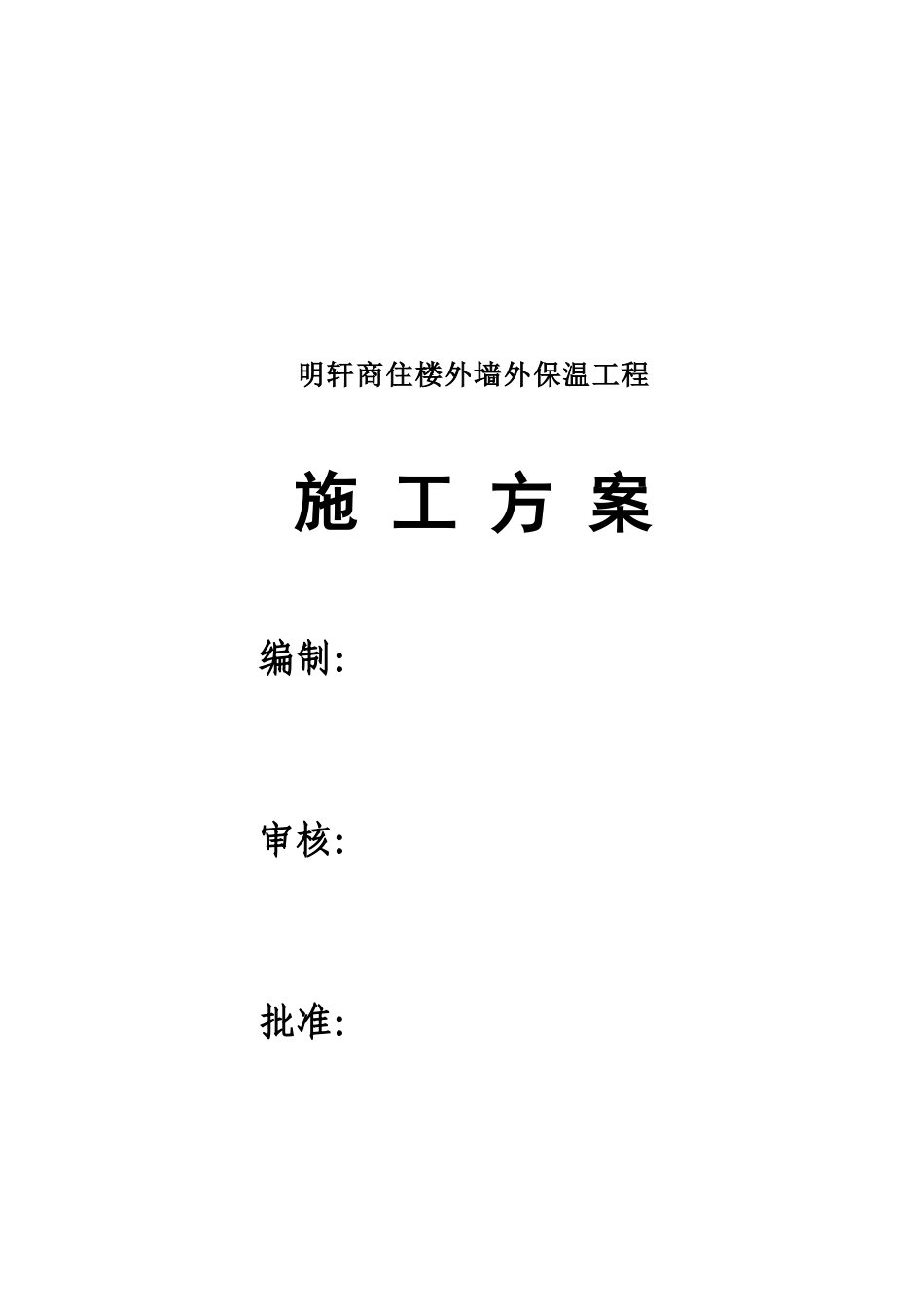

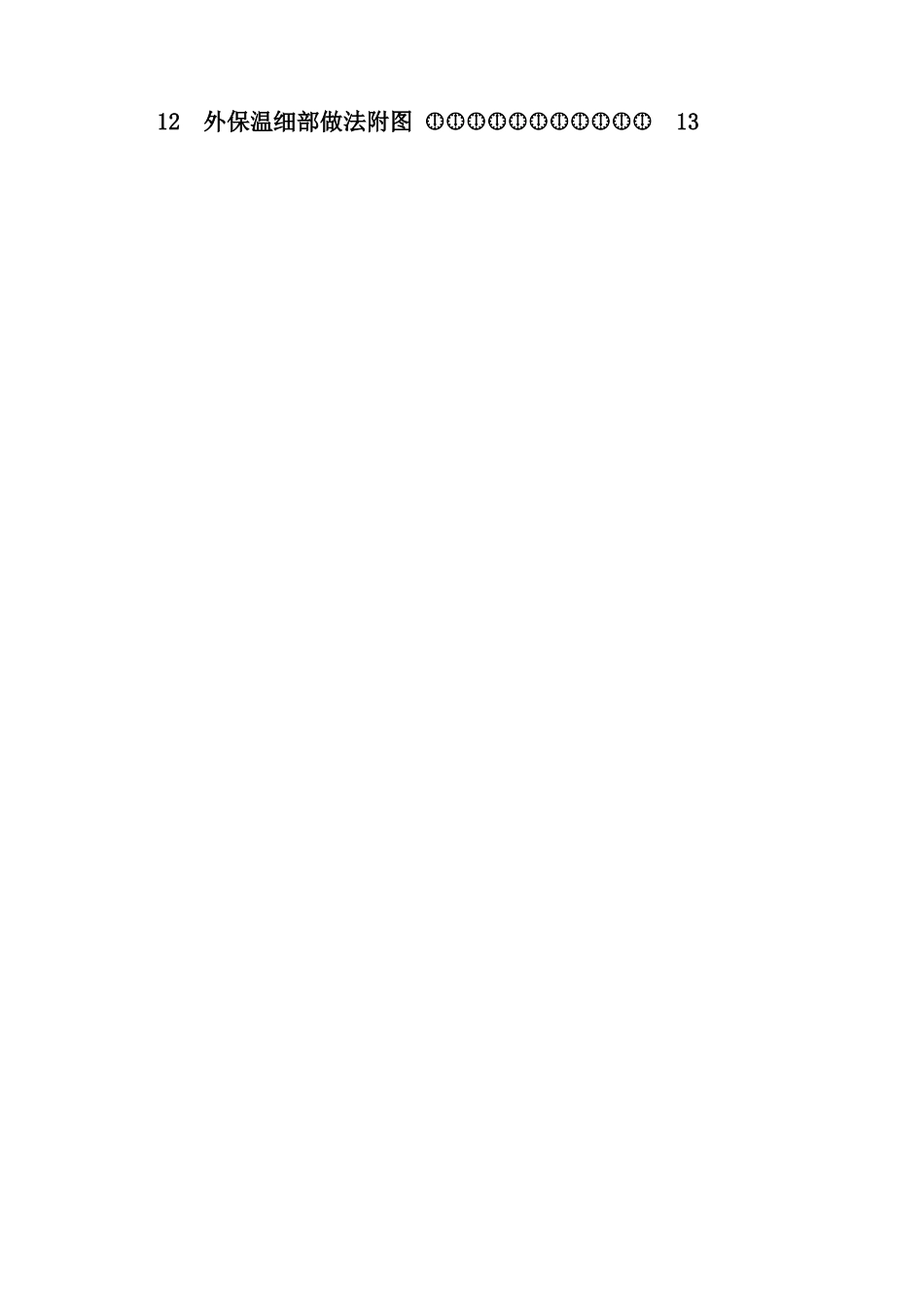

明轩商住楼外墙外保温工程施工方案编制：审核：批准：编制日期：2006年5月25日目录1工程概况02施工依据03施工工法04质量标准55质量保证措施76实现质量目标的措施87成品保护措施88其他注意事项99材料节约措施910安全及文明施工措施1011对甲方单位的配合要求1312外保温细部做法附图131工程概况1)工程名称：明轩商住楼外保温工程2)建设地点：天津市和平区南门外大街与升安大街交口3)建设单位：天津市安吉拉房地产开发有限公司4)设计单位：5)监理单位：6)结构形式：框剪、30层（裙房3-4层），建筑总高95m7)建筑面积：61900m2建筑外墙采用70厚容重为22kg/m3的模塑聚苯板作为保温层，外饰面为高级涂料，局部外饰面为面砖。本方案主要叙述由北京敬业达公司负责的外墙外保温工程施工部分的具体方案。2施工依据由于外墙保温施工图集、标准均不统一，主要原因在于主要施工用材料的变化，且现行图集中部分内容亦不适应现场施工的需要，因此施工方案参照下列文献编制：（1）〈88J2-9墙身-外墙保温图集〉（2）〈外墙外保温施工技术规程〉DBJ/T01-38-2002（3）<外墙外保温用聚合物砂浆质量检验评定标准>DBJ01-63-2002（4）<天津市居住建筑节能设计标准》DB29-1-2004（5）<天津市居住建筑节能施工技术规程》DB29-125-2005（6）<天津市居住建筑节能工程质量验收规程》DB29-1-20053施工工法施工方法按照本公司自行制订的《洁力达外墙外保温体系施工工艺规程》并结合工程具体要求而定。3.0总则本方案主要叙述以模塑聚苯乙烯泡沫塑料为保温材料、耐碱玻纤网格布为增强材料、洁力达外墙外保温专用粘接砂浆粘贴保温板、洁力达外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工方法和验收标准。该外墙外保温体系基本构造见表1。表1外墙外保温基本构造外墙外保温作法构造示意图粘结层保温层保护层外饰面钢筋混凝土墙等洁力达外保温粘结砂浆①70mm厚聚苯乙烯泡沫塑料板②35mm洁力达外保温用罩面砂浆（内含增强用耐碱型玻纤网格涂料外饰面布）③④除遵守本方案外，尚应遵守国家及天津市现行的有关标准的规定。3.1材料准备3.1.1材料(1)聚苯乙烯泡沫塑料板（以下简称聚苯板）：应符合《隔热用聚苯乙烯泡沫塑料》（GB10801－89）标准中ZR阻燃型第一类的要求（见表2）。表2聚苯板技术性能要求表观密度(kg/m3)导热系数(w/m·k)吸水率%(v/v)氧指数(%)压缩强度(MPa)抗拉强度(MPa)厚度(mm)厚度偏差(mm)燃烧性能级别水蒸气渗透系数ng/Pa.m.s22≤0.041≤4≥30≥0.1≥0.170±2B2≤4.50(2)耐碱涂塑玻纤维网格布（以下简称网格布）：其技术要求见表3。表3网格布性能要求网孔中心距(mm)含胶量(%)断裂应变(%)单位面积质量(g/m2)耐碱断裂强力保留值(N/50㎜)耐碱保留率％4~6≥20≤5≥160≥750≥50（3）粘结砂浆和罩面砂浆技术性能指标须符合表4和表5要求。表4洁力达外墙外保温用粘结砂浆技术性能指标试验项目性能指标拉伸胶接强度，MPa(与水泥砂浆)常温常态≥0.70耐水≥0.50耐冻融(冻融循环25次)≥0.50抗拉胶接强度，MPa(与18±1kg/m3膨胀聚苯板)常温常态≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏耐冻融≥0.10且聚苯板破坏可操作时间，h≥2表5洁力达外墙外保温罩面用砂浆性能指标试验项目性能指标拉伸胶接强度，MPa(与水泥砂浆)常温常态≥0.70耐温≥0.70耐冻融≥0.50耐水≥0.50抗拉胶接强度，MPa常温常态≥0.10且聚苯板破坏(与18±1kg/m3膨胀聚苯板)耐水≥0.10且聚苯板破坏耐冻融≥0.10且聚苯板破坏可操作时间，h≥2柔韧性，28d压折比≤324h吸水量，g/m3≤1000透水性（24h），ml≤3抗裂性(厚度5mm以下)无裂纹3.1.2工具电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子...
