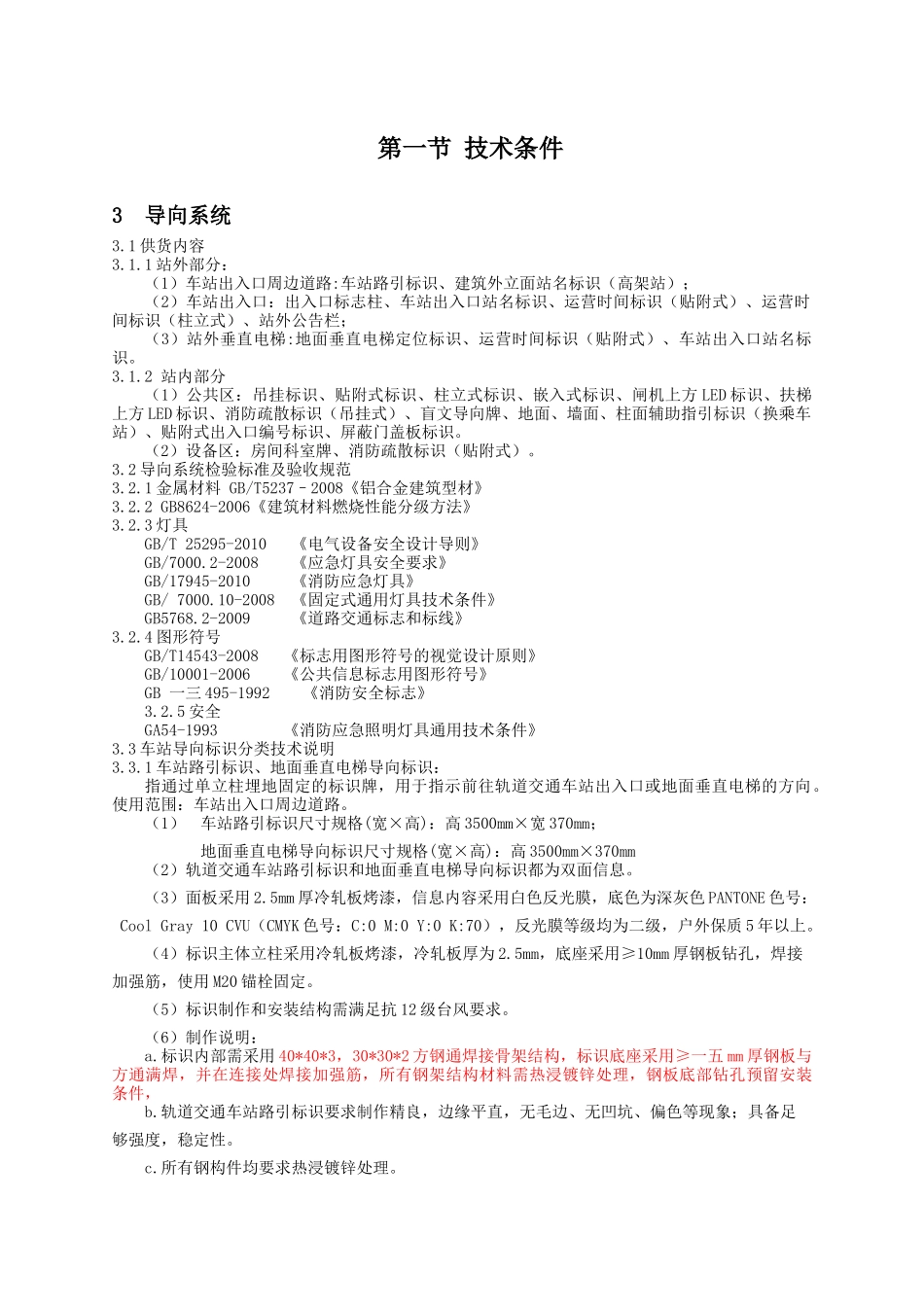

第一节技术条件3导向系统3.1供货内容3.1.1站外部分：（1）车站出入口周边道路:车站路引标识、建筑外立面站名标识（高架站）；（2）车站出入口：出入口标志柱、车站出入口站名标识、运营时间标识（贴附式）、运营时间标识（柱立式）、站外公告栏；（3）站外垂直电梯:地面垂直电梯定位标识、运营时间标识（贴附式）、车站出入口站名标识。3.1.2站内部分（1）公共区：吊挂标识、贴附式标识、柱立式标识、嵌入式标识、闸机上方LED标识、扶梯上方LED标识、消防疏散标识（吊挂式）、盲文导向牌、地面、墙面、柱面辅助指引标识（换乘车站）、贴附式出入口编号标识、屏蔽门盖板标识。（2）设备区：房间科室牌、消防疏散标识（贴附式）。3.2导向系统检验标准及验收规范3.2.1金属材料GB/T5237–2008《铝合金建筑型材》3.2.2GB8624-2006《建筑材料燃烧性能分级方法》3.2.3灯具GB/T25295-2010《电气设备安全设计导则》GB/7000.2-2008《应急灯具安全要求》GB/17945-2010《消防应急灯具》GB/7000.10-2008《固定式通用灯具技术条件》GB5768.2-2009《道路交通标志和标线》3.2.4图形符号GB/T14543-2008《标志用图形符号的视觉设计原则》GB/10001-2006《公共信息标志用图形符号》GB一三495-1992《消防安全标志》3.2.5安全GA54-1993《消防应急照明灯具通用技术条件》3.3车站导向标识分类技术说明3.3.1车站路引标识、地面垂直电梯导向标识：指通过单立柱埋地固定的标识牌，用于指示前往轨道交通车站出入口或地面垂直电梯的方向。使用范围：车站出入口周边道路。（1）车站路引标识尺寸规格(宽×高)：高3500mm×宽370mm；地面垂直电梯导向标识尺寸规格(宽×高)：高3500mm×370mm（2）轨道交通车站路引标识和地面垂直电梯导向标识都为双面信息。（3）面板采用2.5mm厚冷轧板烤漆，信息内容采用白色反光膜，底色为深灰色PANTONE色号：CoolGray10CVU（CMYK色号：C:0M:0Y:0K:70），反光膜等级均为二级，户外保质5年以上。（4）标识主体立柱采用冷轧板烤漆，冷轧板厚为2.5mm，底座采用≥10mm厚钢板钻孔，焊接加强筋，使用M20锚栓固定。（5）标识制作和安装结构需满足抗12级台风要求。（6）制作说明：a.标识内部需采用40*40*3，30*30*2方钢通焊接骨架结构，标识底座采用≥一五mm厚钢板与方通满焊，并在连接处焊接加强筋，所有钢架结构材料需热浸镀锌处理，钢板底部钻孔预留安装条件，b.轨道交通车站路引标识要求制作精良，边缘平直，无毛边、无凹坑、偏色等现象；具备足够强度，稳定性。c.所有钢构件均要求热浸镀锌处理。d.制作时标识的版面部分信息贴膜需牢固，立柱表面颜色为深灰色，色值为PANTONE色号：CoolGray10CVU（CMYK色号：C:0M:0Y:0K:70）。e.制作时标识的底座应开长孔，具体尺寸详见图纸，便于现场安装调节。f.标识顶部需增加圆孔吊环，便于现场安装。g.地面垂直电梯导向标识的技术要求参照轨道交通车站路引标识的技术要求。3.3.2出入口标志柱指通过立柱埋地固定的标识牌，用于集中整合表达轨道交通标识、车站站名、标识、车站出入口名称标识和运营时间信息、线路名称信息。用于车站出入口周边5米范围内，包括无上盖出入口、有上盖出入口。尺寸规格(宽×高×厚)：高7160mm×1600mm×350mm。（1）技术规范：a.标识表面采用2mm厚冷轧板，金属冷轧板材料需热浸镀锌处理，柱面面板为烤漆，颜色色值为PANTONE色号：CoolGray10CVU（CMYK色号：C:0M:0Y:0K:70）。b.标识主体形状为三棱柱形，两个较宽的面的信息相同，标识版面信息镂刻发光，其中顶部面板部分要求通体发光，发光信息部分背衬3mm厚乳白色透光PC板，光源采用户外防水绿色LED，标识的照度要求为不低于3000Lux，版面底色为深灰色PANTONE色号：CoolGray10CVU（CMYK色号：C:0M:0Y:0K:70）。(2)制作说明：a.标识内部需采用40*40*4，30*30*3方钢通焊接骨架结构，标识底座采用≥一五mm厚钢板与方通满焊，并在连接处焊接加强筋，所有钢架结构材料需热浸镀锌处理；钢板底部钻孔预留安装条件，标识电源线由地下引入。b.标识面板要求制作平整，结构线均匀，色彩均匀，饱和，镂刻处边缘平整无毛刺。c.标识整体防护等级为IP65，制作时标识需考虑维护、检修的方...
