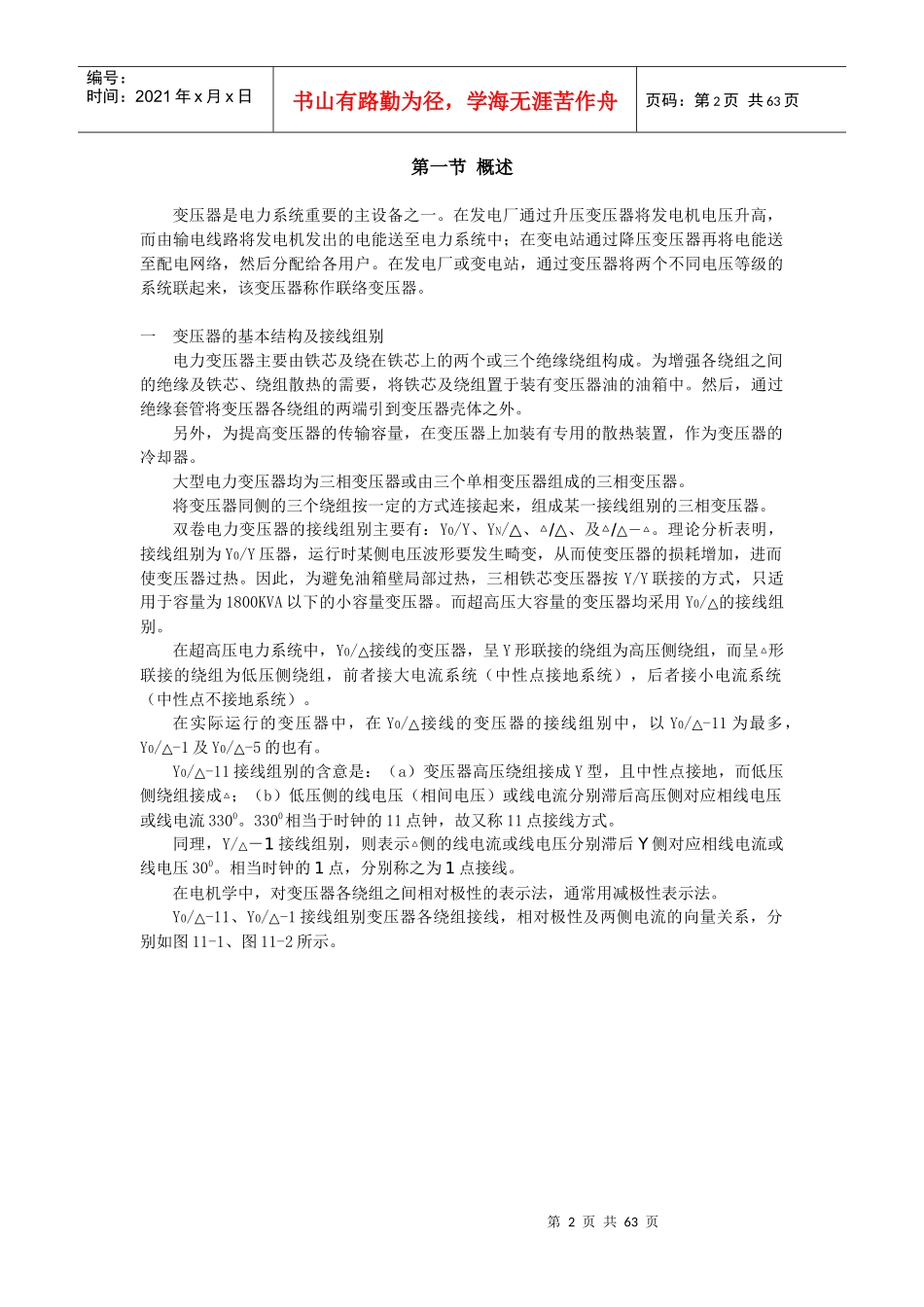

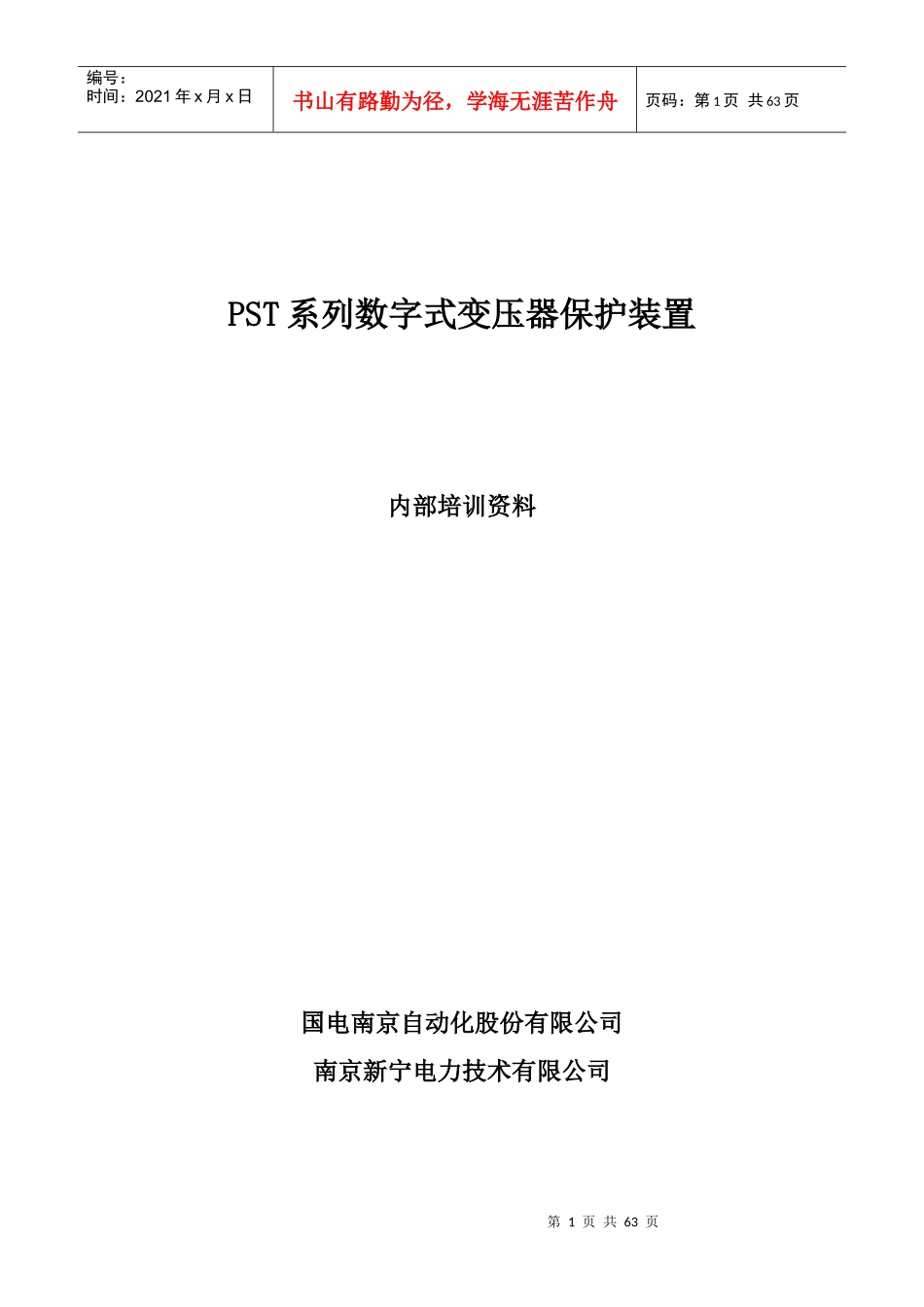

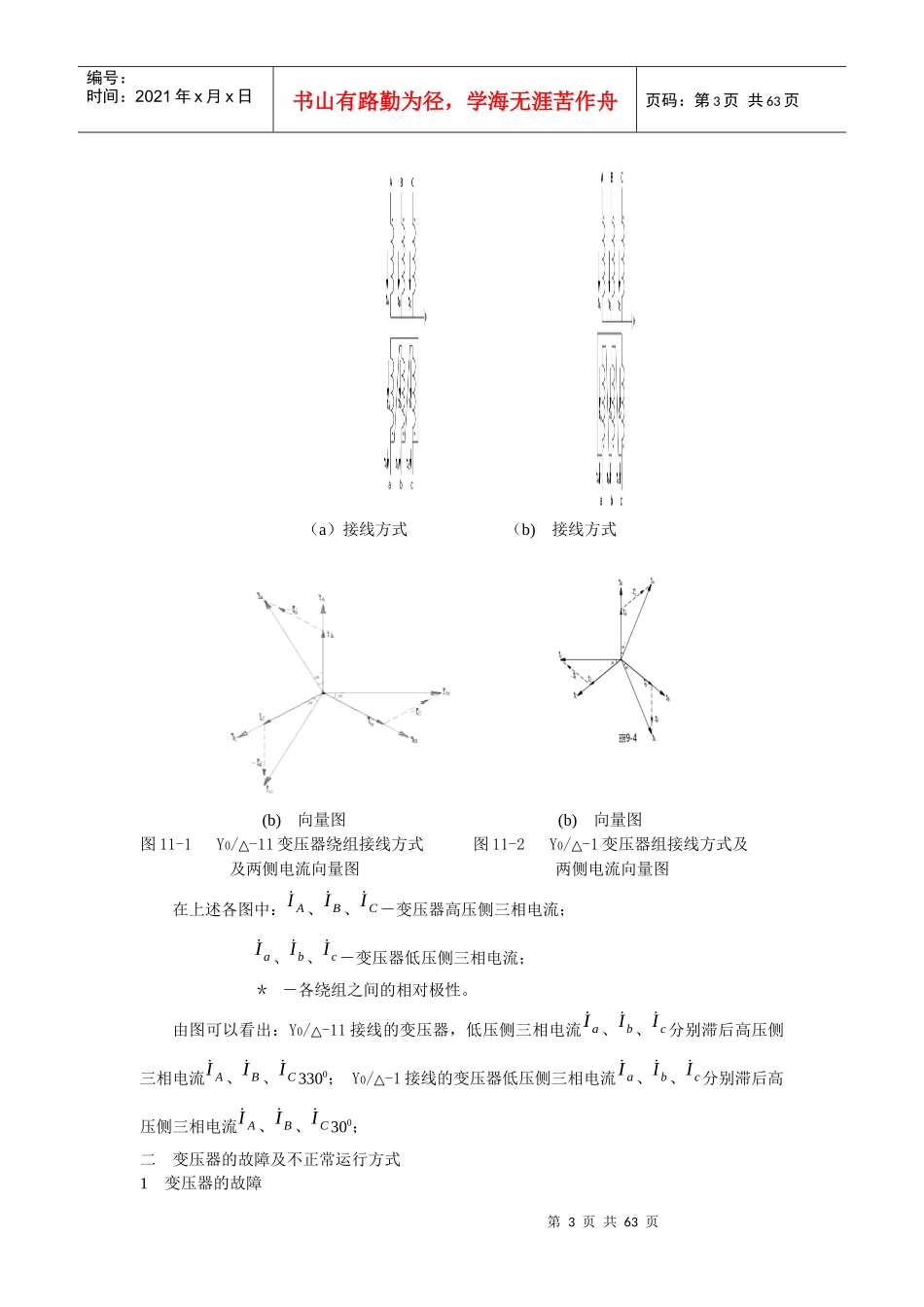

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页PST系列数字式变压器保护装置内部培训资料国电南京自动化股份有限公司南京新宁电力技术有限公司第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页第一节概述变压器是电力系统重要的主设备之一。在发电厂通过升压变压器将发电机电压升高，而由输电线路将发电机发出的电能送至电力系统中；在变电站通过降压变压器再将电能送至配电网络，然后分配给各用户。在发电厂或变电站，通过变压器将两个不同电压等级的系统联起来，该变压器称作联络变压器。一变压器的基本结构及接线组别电力变压器主要由铁芯及绕在铁芯上的两个或三个绝缘绕组构成。为增强各绕组之间的绝缘及铁芯、绕组散热的需要，将铁芯及绕组置于装有变压器油的油箱中。然后，通过绝缘套管将变压器各绕组的两端引到变压器壳体之外。另外，为提高变压器的传输容量，在变压器上加装有专用的散热装置，作为变压器的冷却器。大型电力变压器均为三相变压器或由三个单相变压器组成的三相变压器。将变压器同侧的三个绕组按一定的方式连接起来，组成某一接线组别的三相变压器。双卷电力变压器的接线组别主要有：Y0/Y、YN/△、△/△、及△/△－△。理论分析表明，接线组别为Y0/Y压器，运行时某侧电压波形要发生畸变，从而使变压器的损耗增加，进而使变压器过热。因此，为避免油箱壁局部过热，三相铁芯变压器按Y/Y联接的方式，只适用于容量为1800KVA以下的小容量变压器。而超高压大容量的变压器均采用Y0/△的接线组别。在超高压电力系统中，Y0/△接线的变压器，呈Y形联接的绕组为高压侧绕组，而呈△形联接的绕组为低压侧绕组，前者接大电流系统（中性点接地系统），后者接小电流系统（中性点不接地系统）。在实际运行的变压器中，在Y0/△接线的变压器的接线组别中，以Y0/△-11为最多，Y0/△-1及Y0/△-5的也有。Y0/△-11接线组别的含意是：（a）变压器高压绕组接成Y型，且中性点接地，而低压侧绕组接成△；（b）低压侧的线电压（相间电压）或线电流分别滞后高压侧对应相线电压或线电流3300。3300相当于时钟的11点钟，故又称11点接线方式。同理，Y/△－1接线组别，则表示△侧的线电流或线电压分别滞后Y侧对应相线电流或线电压300。相当时钟的1点，分别称之为1点接线。在电机学中，对变压器各绕组之间相对极性的表示法，通常用减极性表示法。Y0/△-11、Y0/△-1接线组别变压器各绕组接线，相对极性及两侧电流的向量关系，分别如图11-1、图11-2所示。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页（a）接线方式（b)接线方式(b)向量图(b)向量图图11-1Y0/△-11变压器绕组接线方式图11-2Y0/△-1变压器组接线方式及及两侧电流向量图两侧电流向量图在上述各图中：˙IA、˙IB、˙IC－变压器高压侧三相电流；˙Ia、˙Ib、˙Ic－变压器低压侧三相电流；＊－各绕组之间的相对极性。由图可以看出：Y0/△-11接线的变压器，低压侧三相电流˙Ia、˙Ib、˙Ic分别滞后高压侧三相电流˙IA、˙IB、˙IC3300；Y0/△-1接线的变压器低压侧三相电流˙Ia、˙Ib、˙Ic分别滞后高压侧三相电流˙IA、˙IB、˙IC300；二变压器的故障及不正常运行方式1变压器的故障第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页若以故障点的位置对故障分类，变压器的故障，有油箱内的故障和油箱外的故障。（1）油箱内部的故障变压器油箱内的故障，主要有各侧的相间短路，大电流系统侧的单相接地短路及同相部分绕组之间的匝间短路。（2）油箱外的故障变压器油箱外的故障，系指变压器绕组引出端绝缘套管及引出短线上的故障。主要有相间短路（两相短路及三相短路）故障，大电流侧的接地故障、低压侧的接地故障。2变压器的异常运行方式大型超高压变压器的不正常运行方式主要有：由于系统故障或其他原因引起的过负荷，由于系统电压的升高或频率的降低引起的过激磁，不接地运行变压器中性点电位升高，变压器油箱油位异常，变压器温度过高及冷却器全...
