互调干扰原理知识点梳理汇总

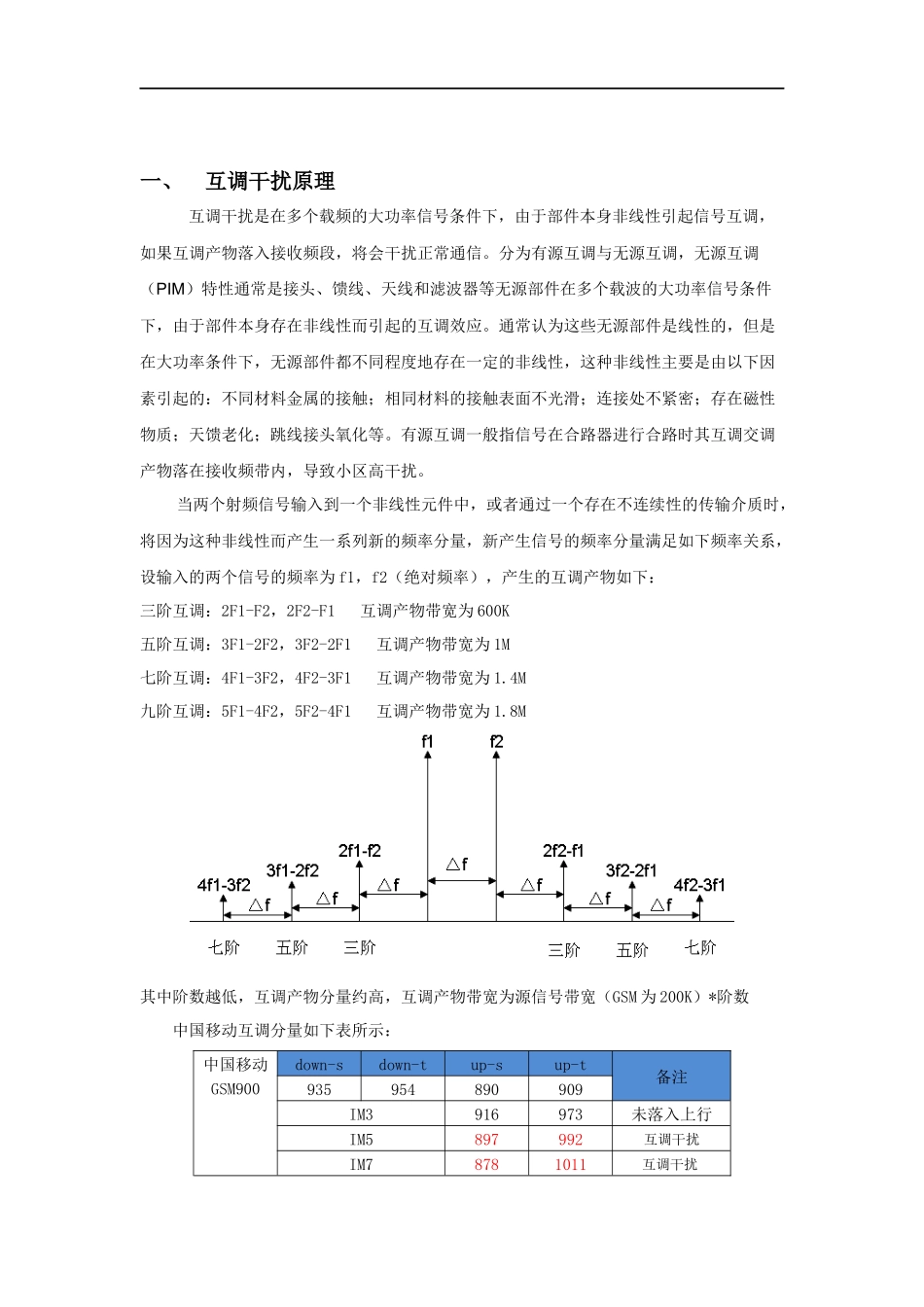

一、互调干扰原理 互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为 f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为 600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为 1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为 1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为 1.8M其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM 为 200K）*阶数 中国移动互调分量如下表所示：中国移动GSM900down-sdown-tup-sup-t备注935954890909IM3916973未落入上行 IM5897992互调干扰IM78781011互调干扰 IM98591030互调干扰 中国移动DCS1800down-sdown-tup-sup-t备注1805183017101735IM317801855未落入上行 IM517551880未落入上行 IM717301905互调干扰IM917051930互调干扰对于 GSM900 频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于 1800 频段，主要为七阶和九阶互调。由于 GSM900 频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于 1800 频段。二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加 1dB，互调产物往往增加 3dB。互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。互调干扰作为一类上行干扰，对用户感知和无线接通率、上行语音质量、掉话...
