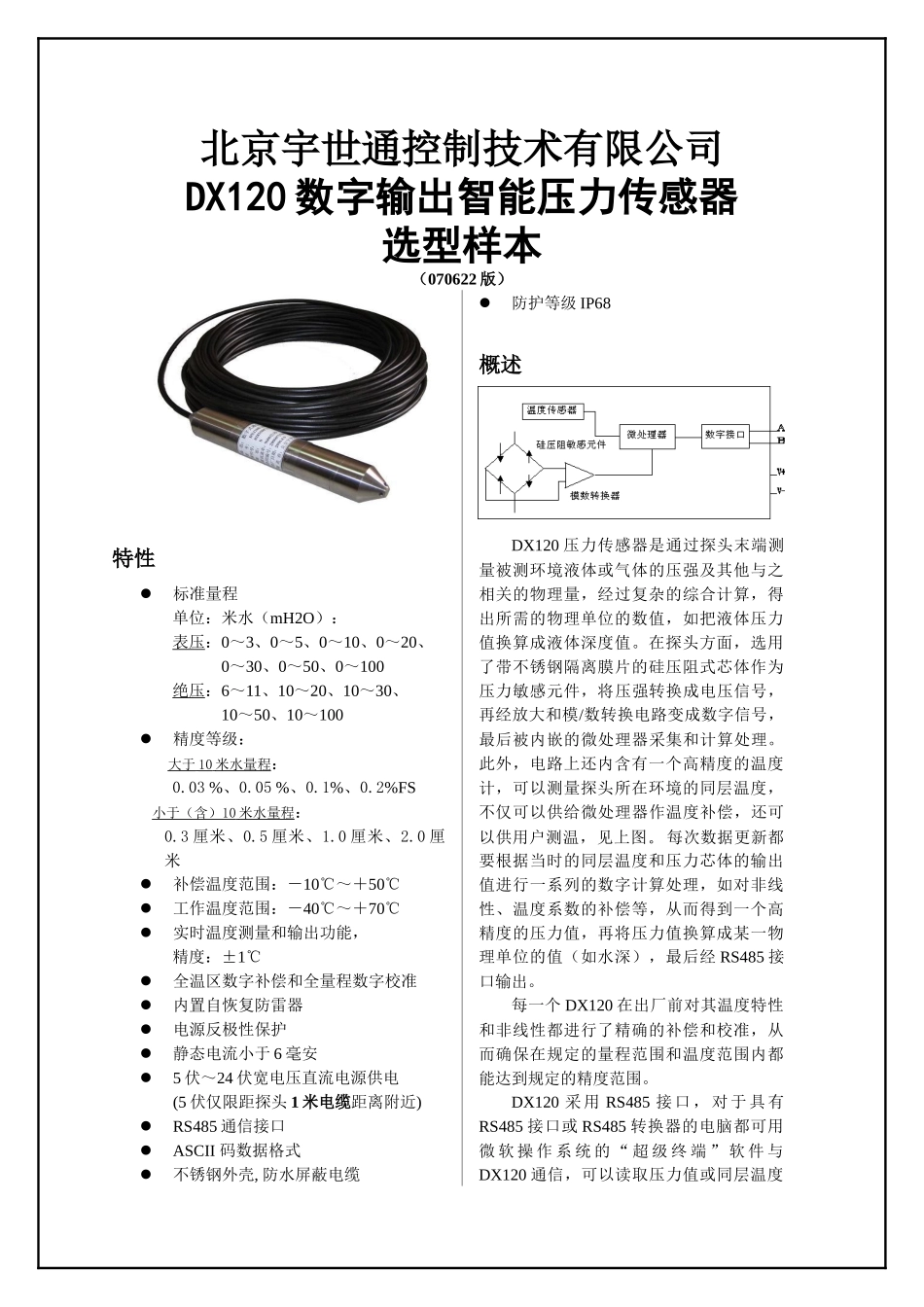

北京宇世通控制技术有限公司DX120数字输出智能压力传感器选型样本（070622版）特性标准量程单位：米水（mH2O）：表压：0～3、0～5、0～10、0～20、0～30、0～50、0～100绝压：6～11、10～20、10～30、10～50、10～100精度等级：大于10米水量程：0.03%、0.05%、0.1%、0.2%FS小于（含）10米水量程：0.3厘米、0.5厘米、1.0厘米、2.0厘米补偿温度范围：－10℃～＋50℃工作温度范围：－40℃～＋70℃实时温度测量和输出功能，精度：±1℃全温区数字补偿和全量程数字校准内置自恢复防雷器电源反极性保护静态电流小于6毫安5伏～24伏宽电压直流电源供电(5伏仅限距探头1米电缆距离附近)RS485通信接口ASCII码数据格式不锈钢外壳,防水屏蔽电缆防护等级IP68概述DX120压力传感器是通过探头末端测量被测环境液体或气体的压强及其他与之相关的物理量，经过复杂的综合计算，得出所需的物理单位的数值，如把液体压力值换算成液体深度值。在探头方面，选用了带不锈钢隔离膜片的硅压阻式芯体作为压力敏感元件，将压强转换成电压信号，再经放大和模/数转换电路变成数字信号，最后被内嵌的微处理器采集和计算处理。此外，电路上还内含有一个高精度的温度计，可以测量探头所在环境的同层温度，不仅可以供给微处理器作温度补偿，还可以供用户测温，见上图。每次数据更新都要根据当时的同层温度和压力芯体的输出值进行一系列的数字计算处理，如对非线性、温度系数的补偿等，从而得到一个高精度的压力值，再将压力值换算成某一物理单位的值（如水深），最后经RS485接口输出。每一个DX120在出厂前对其温度特性和非线性都进行了精确的补偿和校准，从而确保在规定的量程范围和温度范围内都能达到规定的精度范围。DX120采用RS485接口，对于具有RS485接口或RS485转换器的电脑都可用微软操作系统的“超级终端”软件与DX120通信，可以读取压力值或同层温度值，也可以对DX120某些参数进行修改和调校。另外DX120还可用RS485接口的总线特点实现组网，使所有具有相同阻抗的RS485接口设备可以共用同这一条总线实现资源共享。电源和通信接口DX120采用防水屏蔽电缆，其中两根电源线，两根（或4根）RS485信号线，还有一根与电缆的屏蔽层相连的大地线，并与用户现场大地相连。颜色说明红电源正极黑电源负极蓝（黄）RS485A（正极）注①绿（棕）RS485B（负极）注②白大地线注①②线色如有变化以压力传感器标签为准。DX120可采用宽电压(12~24V)直流供电，在离传感器一米距离内也可5V供电，静态耗电电流小于6mA。RS485A是正极，RS485B是负极，分别与RS485总线上的正极和负极相连。大地线必须可靠接入大地，以防止强电磁场（如：雷击）的影响和损坏。由于DX120的防护能力是有限的，单靠DX120本身抵御强雷电干扰是远远不够的，还需用户自己多增加防护措施，才能加强防护能力。DX120的电缆和导线一定要做好防水密封保护，避免割磨破损，否则一旦电缆进入水汽，就会容易凝结成水，顺着电缆进入传感器，使传感器内部电路短路，导致DX120损毁。数字通信每一个DX120都采用RS485半双工通信方式，其地址在同一个总线、同一个通信速率下，不能重复，否则会造成通信误码和紊乱，常用地址符号是：数字“1～9”、小写英文字母“a~u”,大写英文字母“A~U”。通信传输格式为：8个数据位，1个停止位，无奇偶校验码，无数据流控制，通讯速率为1200位/秒或9600位/秒。通信数据格式一律采用ASCII码，这样可以很方便地利用微软操作系统现成的“超级终端”与其通讯；也可使用本公司开发的演示软件完成上述功能。应用领域水文水利、地震、气象、工业过程等行业的液位、压力测量和监控。安装使用DX120的外形尺寸如右图。DX120的通信接口可以直接接到一个RS485总线上，最多可以带载32个具有相同阻抗的RS485接口的能力。注意：右图仅为传感器外形示意图和大概尺寸比例，实际准确尺寸以实物为准。电气连接方式DX120可以单独使用，也可以与其他具有RS485接口的设备共用同一条RS485总线。如下图。质量保证自发货之日起两年内，在正常使用情况下对于DX120产品自身出现的质量问题，采取免费更换或维修方式解决。订货须知请按照下面型...
