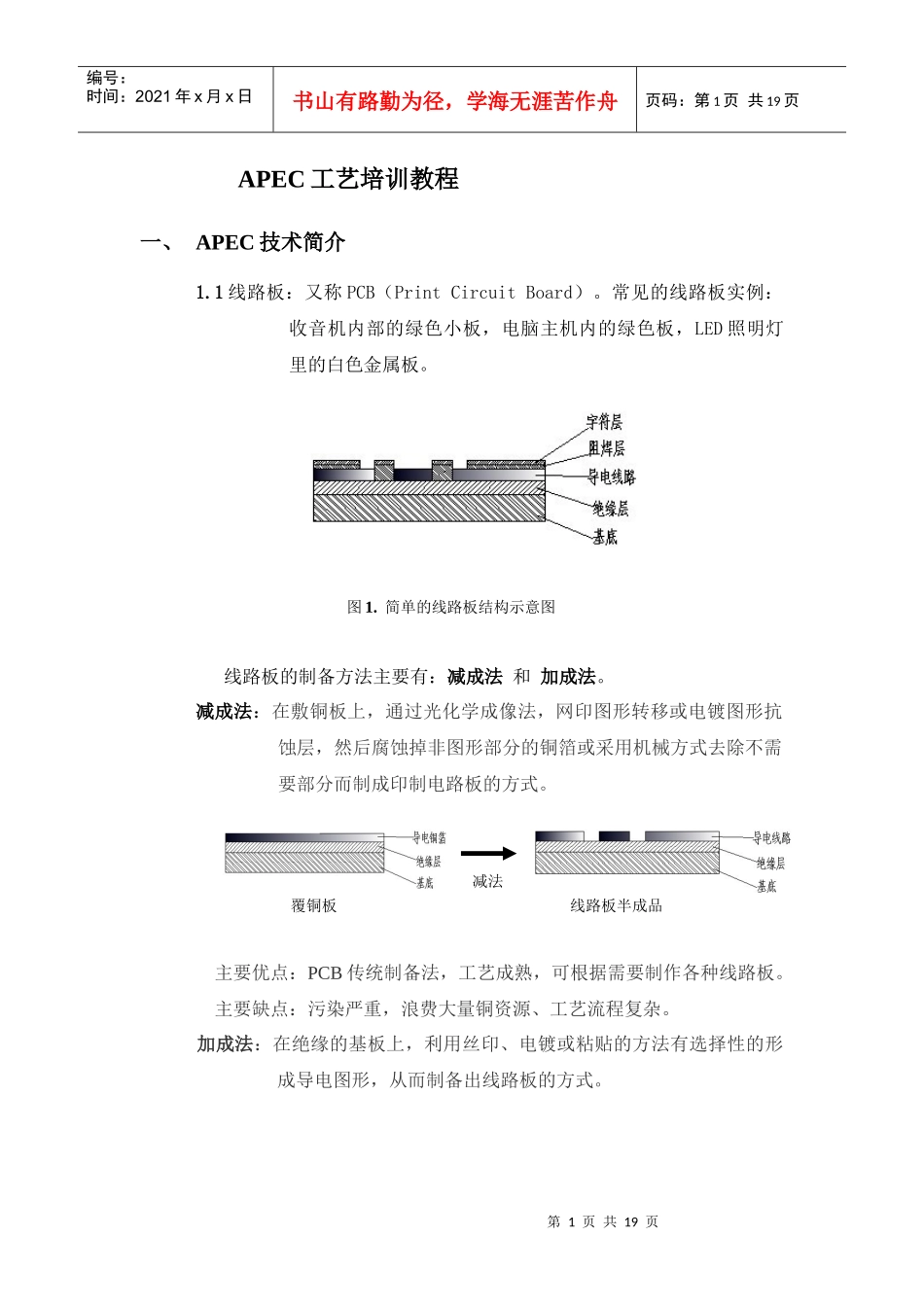

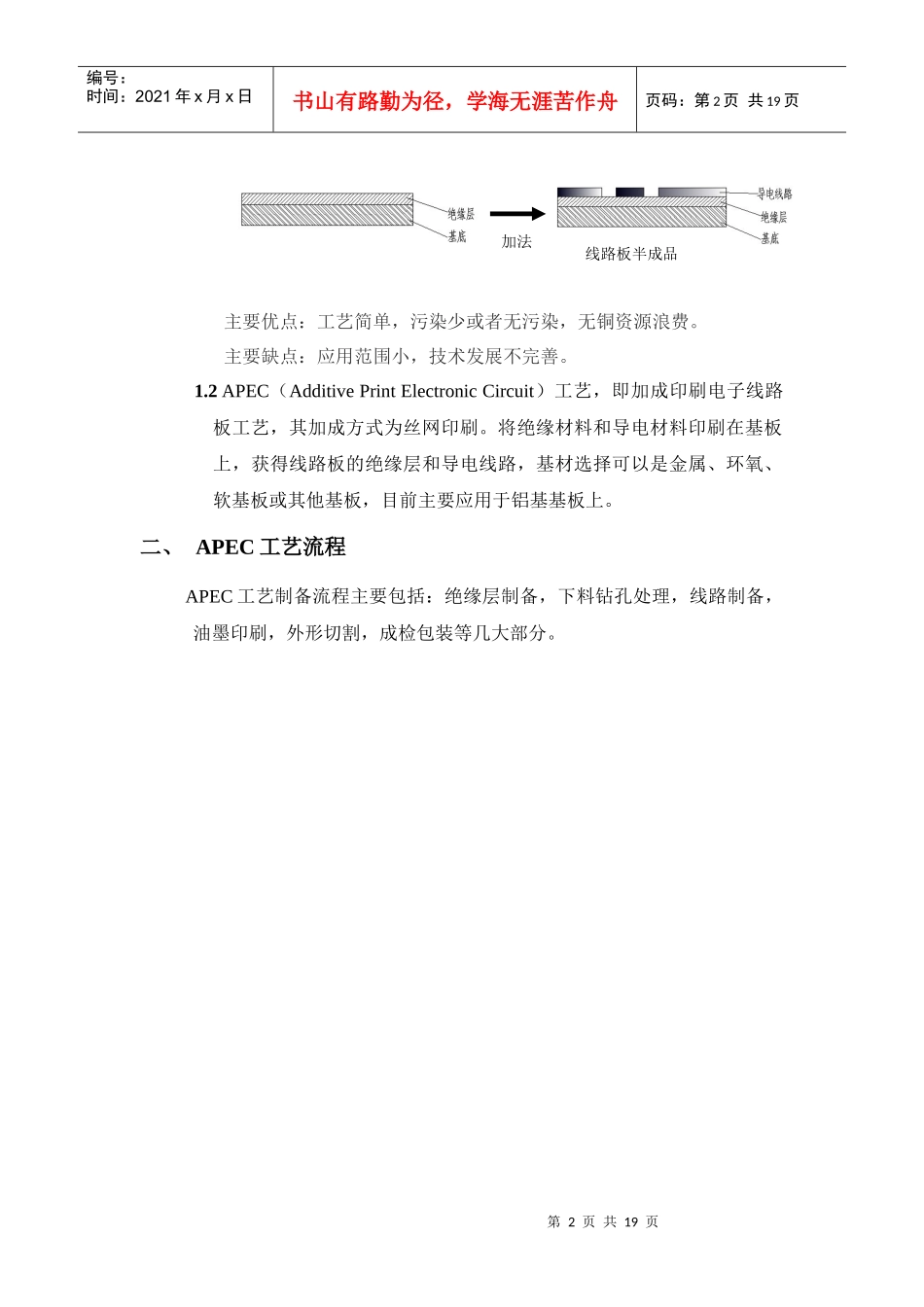

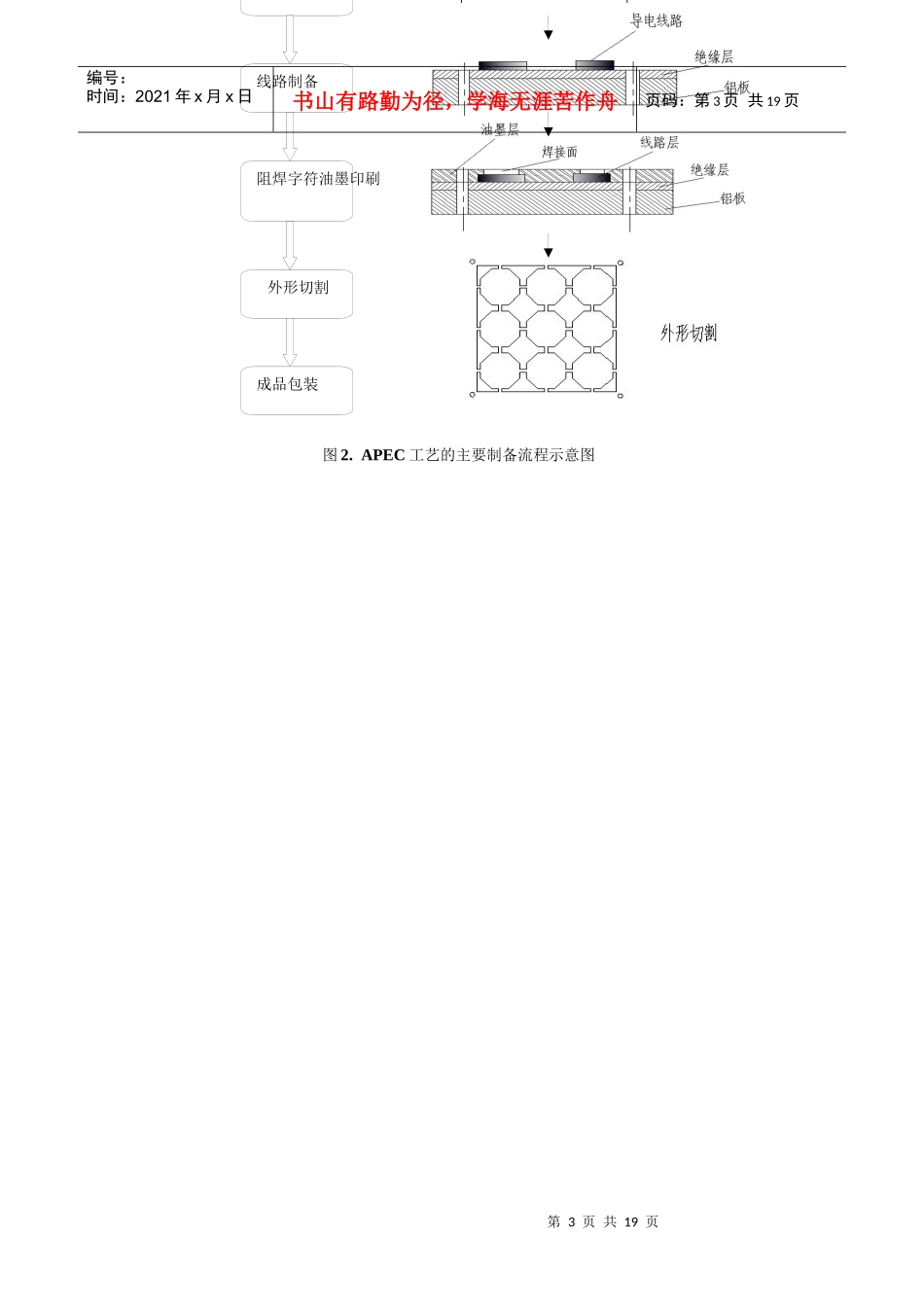

第1页共19页图1.简单的线路板结构示意图减法覆铜板线路板半成品编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页APEC工艺培训教程一、APEC技术简介1.1线路板：又称PCB（PrintCircuitBoard）。常见的线路板实例：收音机内部的绿色小板，电脑主机内的绿色板，LED照明灯里的白色金属板。线路板的制备方法主要有：减成法和加成法。减成法：在敷铜板上，通过光化学成像法，网印图形转移或电镀图形抗蚀层，然后腐蚀掉非图形部分的铜箔或采用机械方式去除不需要部分而制成印制电路板的方式。主要优点：PCB传统制备法，工艺成熟，可根据需要制作各种线路板。主要缺点：污染严重，浪费大量铜资源、工艺流程复杂。加成法：在绝缘的基板上，利用丝印、电镀或粘贴的方法有选择性的形成导电图形，从而制备出线路板的方式。第2页共19页第1页共19页加法线路板半成品编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页主要优点：工艺简单，污染少或者无污染，无铜资源浪费。主要缺点：应用范围小，技术发展不完善。1.2APEC（AdditivePrintElectronicCircuit）工艺，即加成印刷电子线路板工艺，其加成方式为丝网印刷。将绝缘材料和导电材料印刷在基板上，获得线路板的绝缘层和导电线路，基材选择可以是金属、环氧、软基板或其他基板，目前主要应用于铝基基板上。二、APEC工艺流程APEC工艺制备流程主要包括：绝缘层制备，下料钻孔处理，线路制备，油墨印刷，外形切割，成检包装等几大部分。第3页共19页第2页共19页下料钻孔线路制备阻焊字符油墨印刷外形切割图2.APEC工艺的主要制备流程示意图成品包装编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第4页共19页第3页共19页OKNG丝印阻焊油墨烘烤金属基板丝印线路底胶外形切割包装成检粗糙清洗烘干清洗烘干粗糙清洗印刷导电层辊压固化清洗烘干固化丝印字符油墨丝印绝缘材料绝缘层固化固化OKOKNG表面抛光NGOK下料、钻孔OKNG烘烤OKNG检检绝缘层制备油墨印刷线路制备下料钻孔废弃待定废弃编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页图3.APEC工艺详细工序流程图第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页三、APEC工艺主要设备3.1剪板机作用：将大块的基板剪切成合适的尺寸。工作原理：剪板机是借助于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需的尺寸断裂分离。剪板机按类型可分为：脚踏式，机械式和液压摆式等。在采购剪板机时需注意其标称剪板厚度，选择适合的型号。剪板机属于危险机械，需专人进行负责，在使用剪板机时需严格遵守安全操作规程，操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。设备可安装在洁净度不太高的环境。3.2PCB数控钻铣床作用：钻孔和铣外形。钻孔：在基板上形成各种大小的孔，用于制备线路板层与层之间的导通与安装等。铣外形：按客户要求，对制备出的电路板进行外形切割。工作原理：由计算机按程序对机床发出数控指令，实现要求的机械加工，自动完成加工指令。一个PCB数控机床的好坏有很多衡量标准，比较核心的有：机床床台材料，控制端数控系统程序，主轴的转速和稳定性，台面定位精度重复定位精度等等。第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页设备可安装在洁净度不太高的环境。3.3丝网印刷机3.4对辊压机作用：钻孔和铣外形。钻孔：在基板上形成各种大小的孔，用于制备线路板层与层之间的导通与安装等。铣外形：按客户要求，对制备出的电路板进行外形切割。工作原理：由计算机按程序对机床发出数控指令，实现要求的机械加工，自动完成加工指令。一个PCB数控机床的好坏有很多衡量标准，比较核心的有：机床床台材料，控制端数控系统程序，主轴的转速和稳定性，台面定位精度重复定位精度等等。作用：在整个APEC工艺中扮演十...
