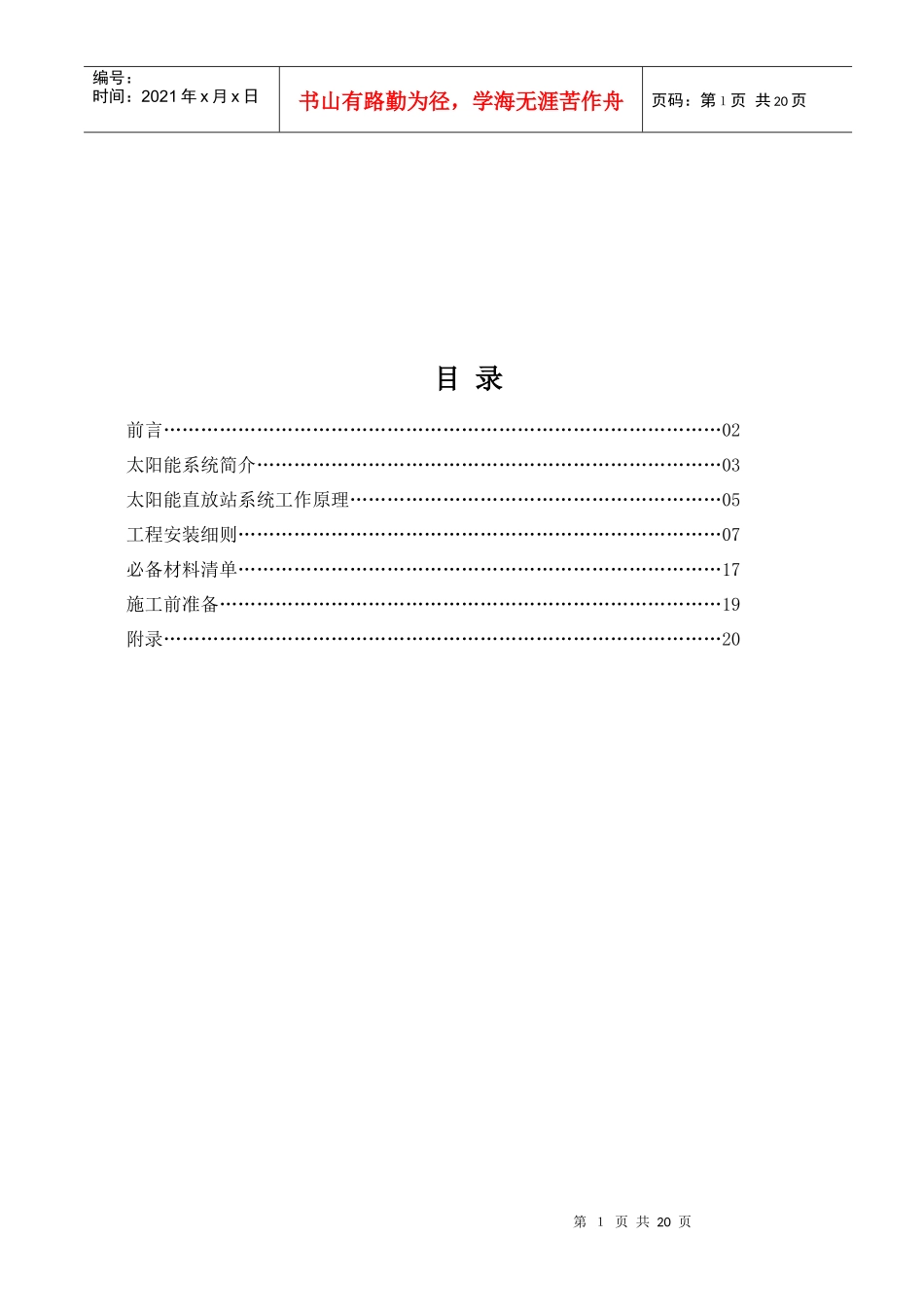

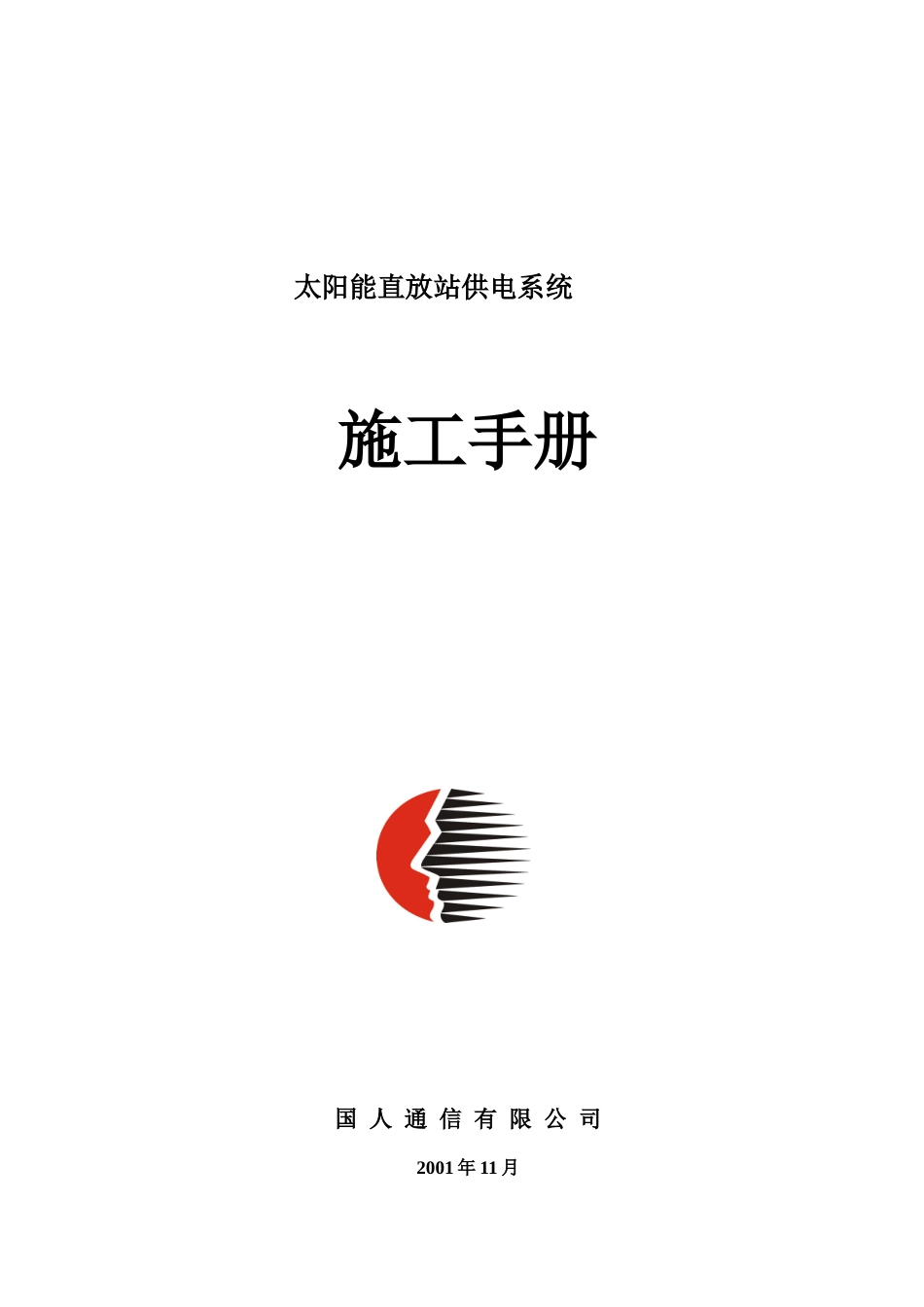

太阳能直放站供电系统施工手册国人通信有限公司2001年11月第１页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共20页目录前言………………………………………………………………………………02太阳能系统简介…………………………………………………………………03太阳能直放站系统工作原理……………………………………………………05工程安装细则……………………………………………………………………07必备材料清单……………………………………………………………………17施工前准备………………………………………………………………………19附录………………………………………………………………………………20第２页共20页第１页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共20页前言太阳能电池是把光能直接转变成电能的一种半导体器件。太阳能发电具有许多优点，如安全可靠，无噪声，无污染；能量随处可得，无需消耗燃料；无机械转动部件，维护简便，使用寿命长；建设周期短，规模大小随意；可无人职守，也无需架设输电线路，还可方便与建筑物相结合等；这些都是常规发电和其他发电方式所不及的。太阳能电池可以应用在交通、通信、海洋石油、气象、建筑、家庭等多个领域。太阳能可以说是取之不尽，用之不竭的能源。从太阳到地球的总辐射功率若换算为电功率约为177×1012KW，比目前全世界的平均消费电力大万倍。因此太阳能发电日益受到世界各国的高度重视，是人类可持续能源发展的一个主要方向。大力推广和发展太阳能发电对于解决能源问题、优化能源结构和保护地球具有深远意义。深圳国人通信公司为了满足市场的需求，开发、实验并安装了太阳能室外直放站系统。该系统由太阳能供电系统利用阳光为直放站提供能量，适合于在环境恶劣远离市区的环境中使用。为了方便公司工程人员对太阳能供电系统的施工和安装，规范施工方法，确保系统的性能和质量，在这里制定了该系统的用户使用手册，以供参考。第３页共20页第２页共20页光电转换电池板蓄电池直流负载交流负载逆变器控制器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共20页太阳能系统简介太阳能系统是将太阳能转换成电能并将能量提供给负载工作的自动能量转换系统。太阳能系统大致可以分为两类：一种是太阳能和机械发电系统配合供电系统，一种是完全由太阳能供电的系统。后一种系统的组成一般由以下几部分组成：太阳能电池板，蓄电池，太阳能控制器，直流负载（或逆变器和交流负载）系统的原理图如下：系统的工作原理为：白天，日照充足，阳光照射在太阳能电池板上，电池板上的单晶硅吸收光子的能量后产生电压和电流。在有光照的情况下，电压基本保持恒定，电流随着光照强度的强弱而变化，光照越强则电流越大。产生的能量通过控制器直接提供给直流负载工作，或者通过逆变器将直流电转换成交流电提供给交流负载工作。同时富余的能量通过控制器的控制储存到蓄电池中。晚上没有光照的情况下，电池板的电压电流均为0。这时负载的供电完全由蓄电池供电。在遇到连续阴雨天气时，电池板所能吸收的光能很少，所以提供的能量相应也就少，这种情况下负载主要由蓄电池提供能量。当蓄电池的能量低于预先设定的电压值时，控制器就会切断负载供电处于保护状态。等天晴光照充足后，电池板给蓄第４页共20页第３页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共20页电池充电到预先设定的电压值，则控制器会自动开启负载。系统恢复正常工作。太阳能系统在选择时，可以按照以下公式来简单估计。太阳能系统的计算公式为：P=K负载工作电压（V）×负载工作电流（A）×日工作时数（H）年辐射总量（kcal/cm2）其中：K=55(有人职守，一般使用或三极用电)K=60（无人职守，要求可靠或二极用电）K=66（无人职守，环境恶劣或一级用电）蓄电池容量BC计算公式：BC=1.2×蓄电池放电容量修正系数×负载工作电流×日工作时数×最长连续阴雨天数其中1.2为安全系数。碱性蓄电池放电容量修正系数为1.25酸性蓄电池放电容量修正系数为1.5在我...
