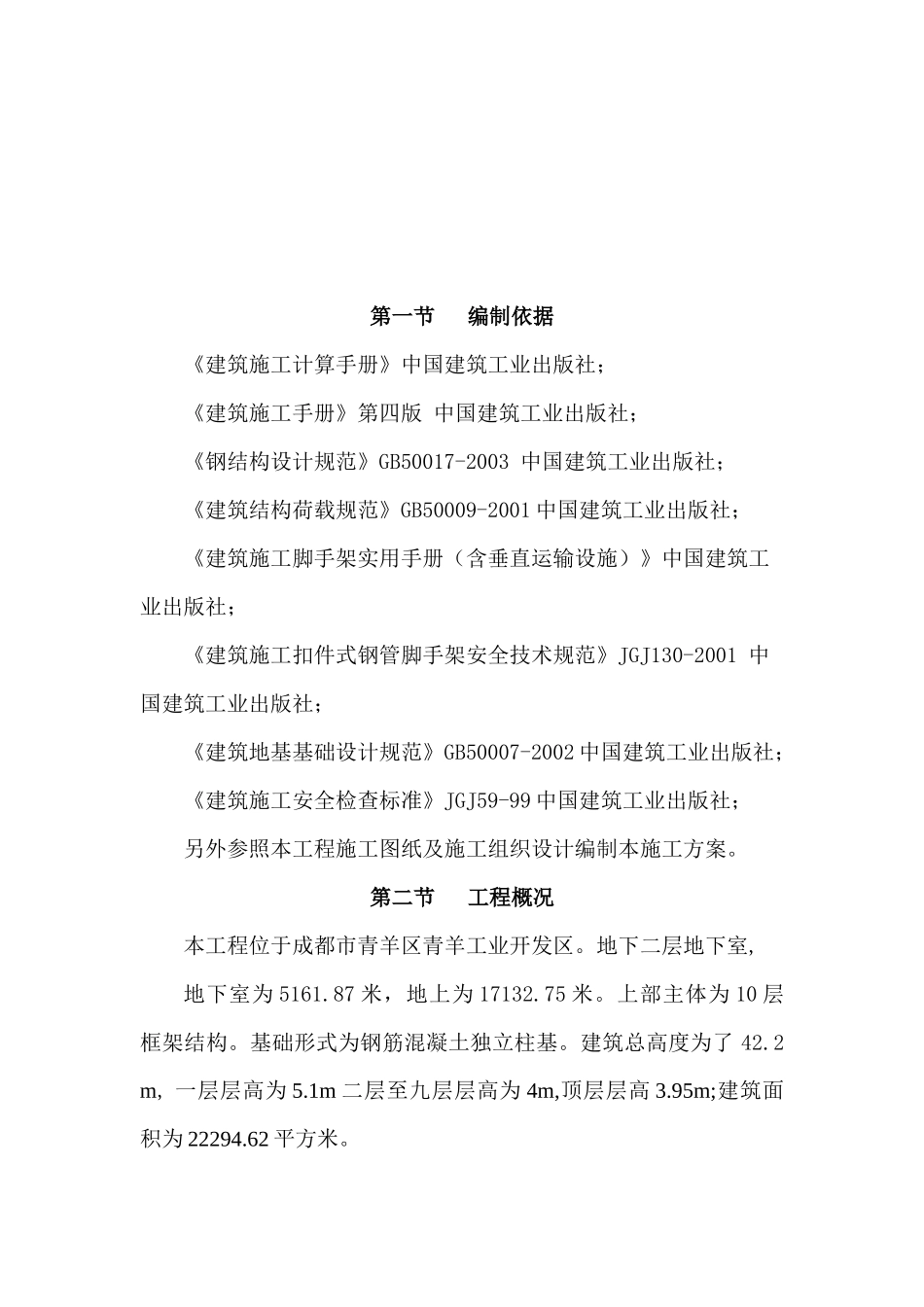

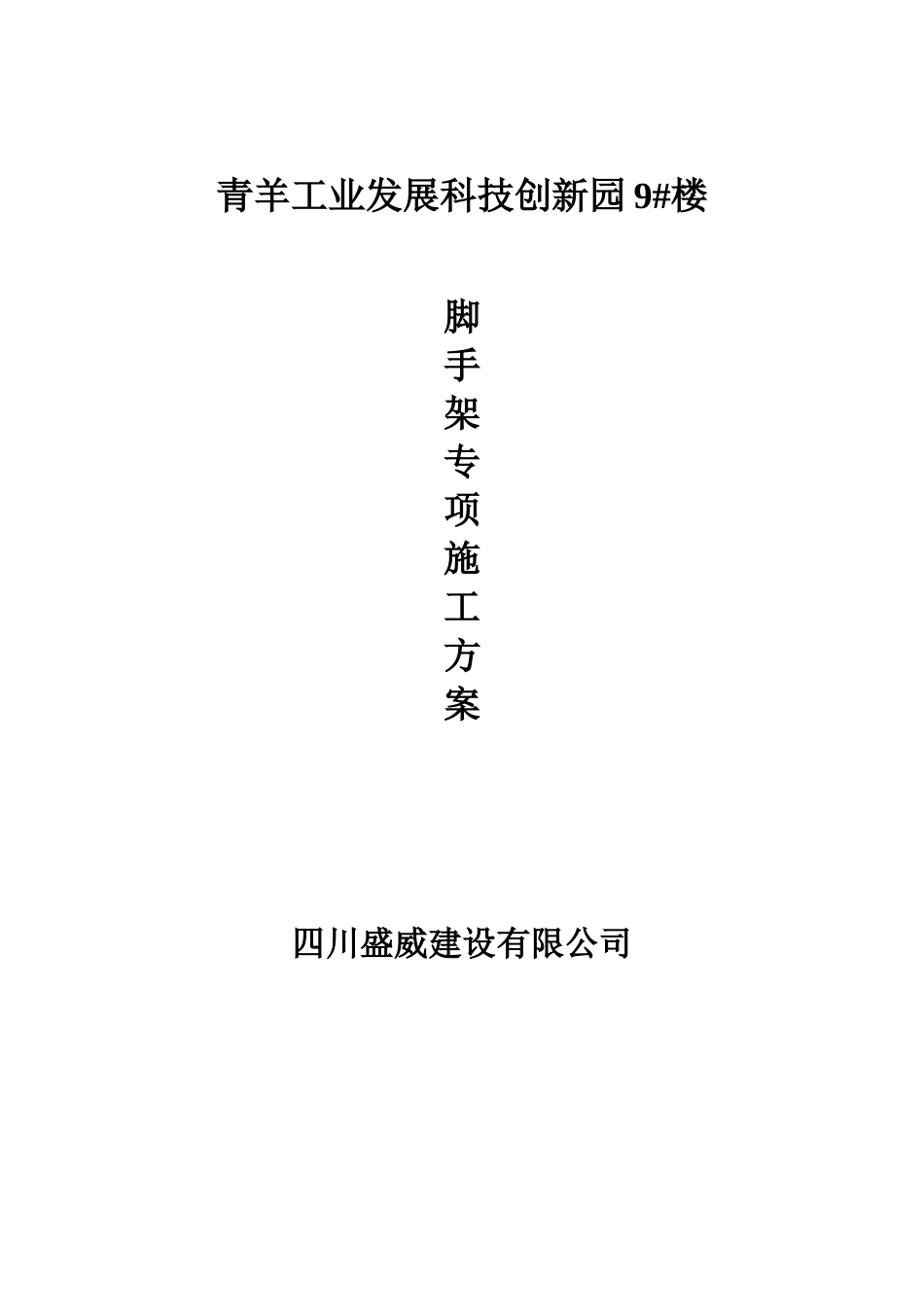

青羊工业发展科技创新园9#楼脚手架专项施工方案四川盛威建设有限公司目录一、编制依据二、工程概况三、脚手架方案选择四、脚手架材质要求五、脚手架搭设流程及要求六、脚手架设计计算书七、脚手架搭设的劳动力安排八、脚手架的检查与验收九、脚手架搭设安全技术措施十、脚手架拆除安全技术措施十一、脚手架搭设示意图第一节编制依据《建筑施工计算手册》中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况本工程位于成都市青羊区青羊工业开发区。地下二层地下室,地下室为5161.87米，地上为17132.75米。上部主体为10层框架结构。基础形式为钢筋混凝土独立柱基。建筑总高度为了42.2m,一层层高为5.1m二层至九层层高为4m,顶层层高3.95m;建筑面积为22294.62平方米。本工程由成都青羊工业建设发展公司开发，由四川普州工程管理有限公司监理，由化通用设计顾顾问工程有限公司，由四川盛威建设有限公司施工。第三节脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用落地试脚手架。第四节脚手架的材质要求l、钢管落地脚手架，选用外径48mm，壁厚3.2mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由杭州市建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB700-88）中Q235A钢的要求。7、型钢水平悬挑杆采用16号工字钢，连梁采用12.6号工字钢。8、吊环及压环采用一级钢筋，直径详计算书第五节脚手架的搭设流程及要求1、悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆（连梁）→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。工字钢一端悬挑，另一端固定在楼面结构上（用ф16钢筋）悬挑端用钢丝绳悬挂在上一层的楼面结构边梁上。上一层的楼面...
