毛石挡土墙施工方案VIP免费

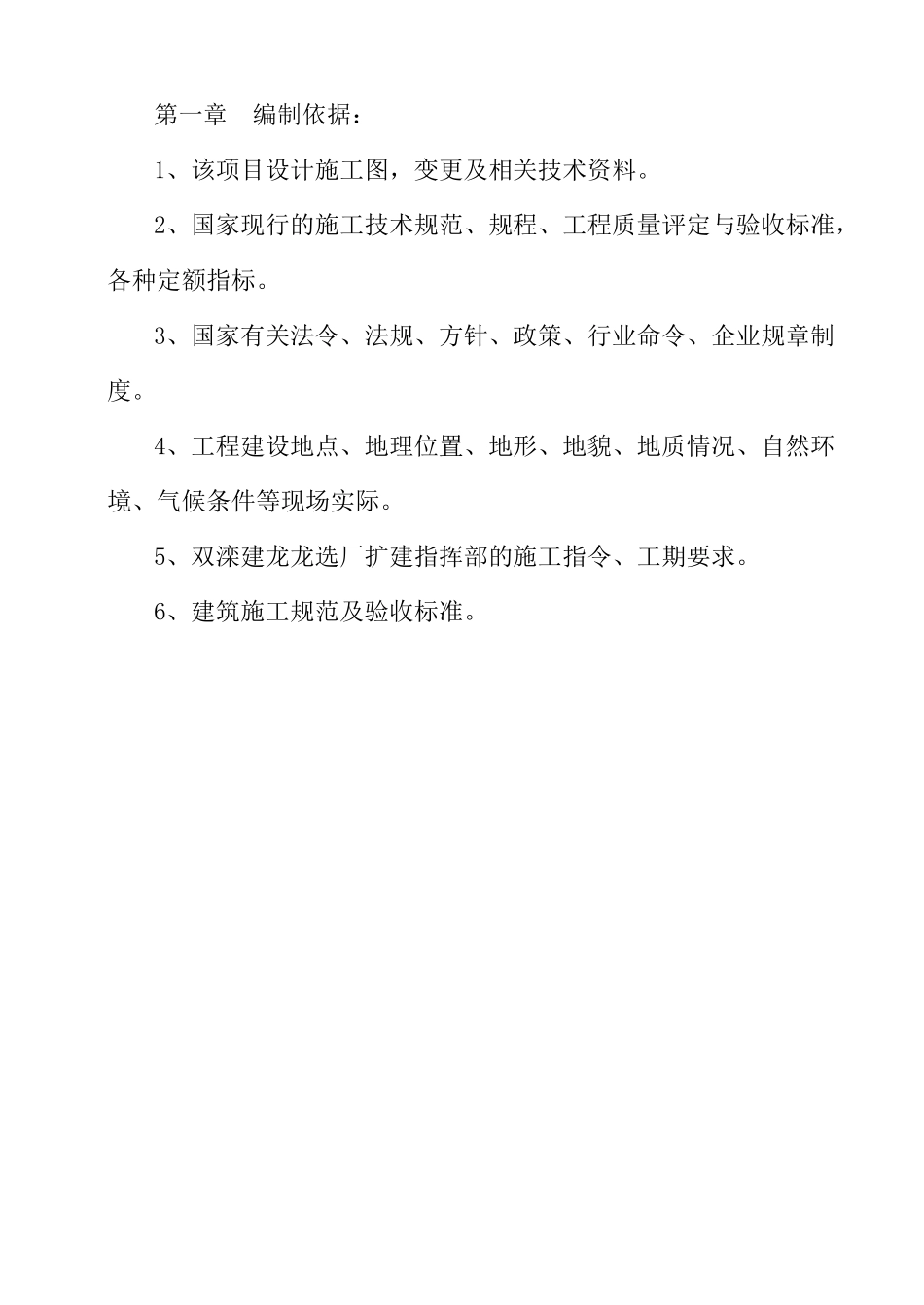

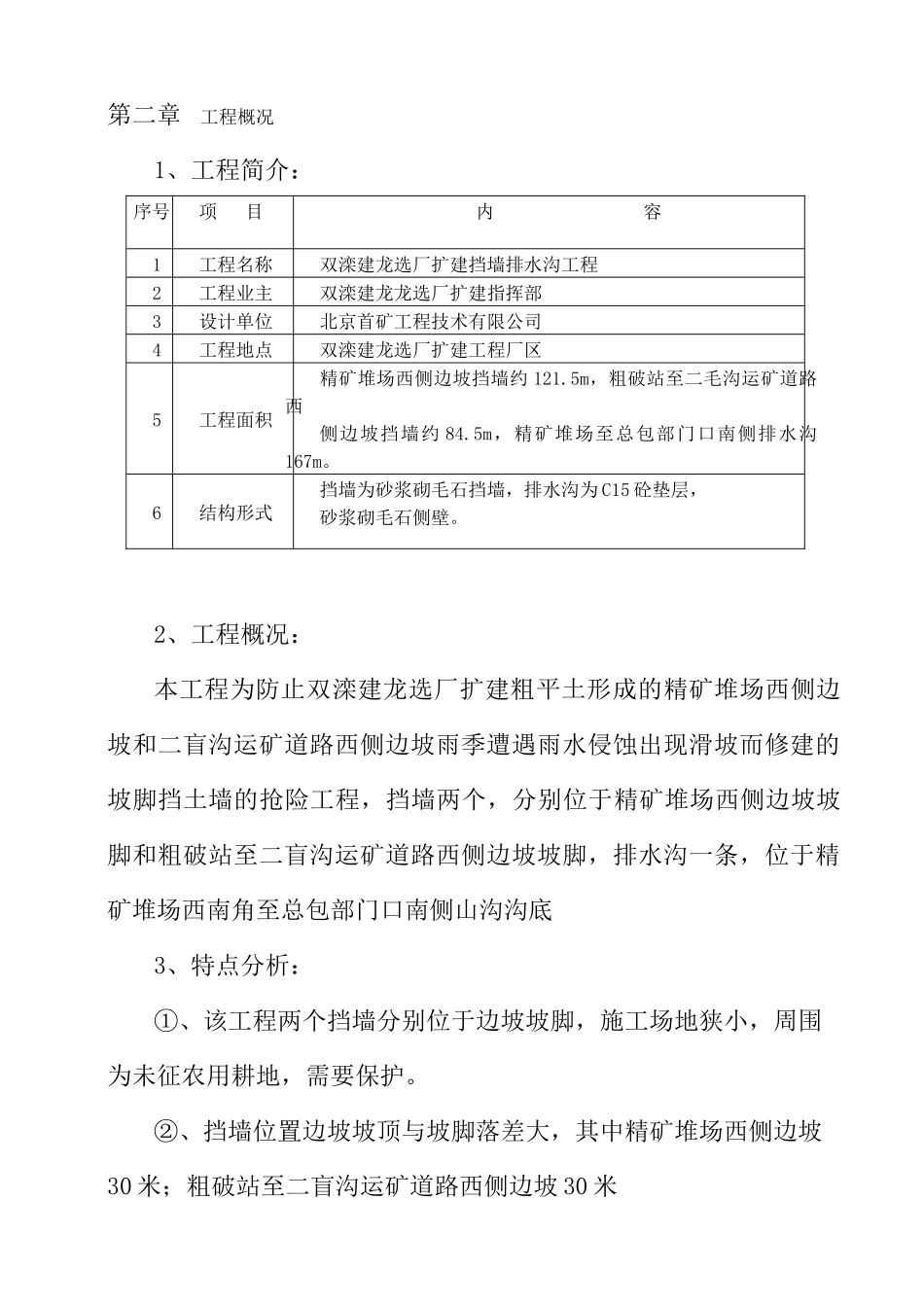

双滦建龙选厂扩建挡墙排水沟工程施工方案编制单位：编制人：审核人：审批人：编制日期：2010-08第一章编制依据：1、该项目设计施工图，变更及相关技术资料。2、国家现行的施工技术规范、规程、工程质量评定与验收标准，各种定额指标。3、国家有关法令、法规、方针、政策、行业命令、企业规章制度。4、工程建设地点、地理位置、地形、地貌、地质情况、自然环境、气候条件等现场实际。5、双滦建龙龙选厂扩建指挥部的施工指令、工期要求。6、建筑施工规范及验收标准。第二章工程概况1、工程简介：序号项目内容1工程名称双滦建龙选厂扩建挡墙排水沟工程2工程业主双滦建龙龙选厂扩建指挥部3设计单位北京首矿工程技术有限公司4工程地点双滦建龙选厂扩建工程厂区5工程面积精矿堆场西侧边坡挡墙约121.5m，粗破站至二毛沟运矿道路西侧边坡挡墙约84.5m，精矿堆场至总包部门口南侧排水沟167m。6结构形式挡墙为砂浆砌毛石挡墙，排水沟为C15砼垫层，砂浆砌毛石侧壁。2、工程概况：本工程为防止双滦建龙选厂扩建粗平土形成的精矿堆场西侧边坡和二盲沟运矿道路西侧边坡雨季遭遇雨水侵蚀出现滑坡而修建的坡脚挡土墙的抢险工程，挡墙两个，分别位于精矿堆场西侧边坡坡脚和粗破站至二盲沟运矿道路西侧边坡坡脚，排水沟一条，位于精矿堆场西南角至总包部门口南侧山沟沟底3、特点分析：①、该工程两个挡墙分别位于边坡坡脚，施工场地狭小，周围为未征农用耕地，需要保护。②、挡墙位置边坡坡顶与坡脚落差大，其中精矿堆场西侧边坡30米；粗破站至二盲沟运矿道路西侧边坡30米③、两个挡墙位置相距约300米，距离较远，统筹安排两项工程施工困难④、因为施工地点为建龙选厂扩建粗平土范围，未达到“三通一平”条件，水源、电源距离施工地点较远。⑤、因为是抢险工程，业主规定的工期很短，要求的施工质量较高需。4、施工用水、用电等条件施工用水，因现场无水源，用水罐车从村庄拉至施工现场，水罐车容积4m3，计划使用50个台班。施工临时电从首矿建土方施工队总配电箱处接点。因两个挡墙同时施工，现场设两个搅拌点，（两台JZC300搅拌机12KW负荷）电缆由接点接至搅拌点，需用6mm2电缆约450米，电缆型号：YJLV3*25mm2+1*16mm2。第三章施工准备一、施工技术准备：1、熟悉施工图纸。2、现场挡墙和排水沟位置定位。二、物资准备：1材料准备①、本工程的主要材料为砂子、水泥、毛石，根据施工图纸及施工预算中的工料分析，编制工程所需材料用量计划，作为备料、供料和确定堆料场面积及组织运输的依据。②、组织材料按计划进场，并做好保管工作。2施工机具准备①、根据施工方案中确定的施工方法，对施工机具配备的要求、数量以及施工进度安排，编制施工机具需用量计划：序号设备机具名称型号单位数量10.35m3混凝土搅拌机台12蛙式打夯机台13手推车台24水罐车台15振动器台2②、制作溜槽。考虑到现场场地狭小，砂浆搅拌、毛石堆放点均设置在边坡顶部，为保证砂浆和毛石质量，以及施工安全，运输采用流槽运输。溜槽制作采用1mm厚铁皮制作，宽1米，长度各55米，2个溜槽，共计100米。直径48mm*3.5脚手管支撑加固，间距1米。溜槽示意图：三、施工现场总平布置（见附图）第四章施工组织方案及技术措施1、施工顺序测量放线——土方施工——毛石砌筑——勾缝——土方回填。2、施工方法①、土方开挖按设计要求，进行测量放线、标高引测。使用挖掘机1台挖土，挖出的土堆放在征地范围内。因边坡为新回填土，土质为粘土、山皮土、爆破石渣等，边坡稳定性较差，且边坡表面浮石较多，因外界震动、风吹等因素影响，随时有滚落下来的危险，为保证施工人员作业安全，挡墙基槽开挖后，采用挡土板对坡脚进行安全防护，挡土板采用钢板，钢板厚度为2mm。∮48*3.5脚手管支撑加固，间距1m。为保证挡土板稳定，将挡土板设置在基槽底水平，并使用脚手管支撑、加固。挡土板设置造车土方开挖量增加，土方为松散回填土，放坡系数1:1。土方增量为：长*平均宽*平均高=205*2*3=1230m3挡土板设置示意图如下：地面基槽脚手管加固边坡钢板挡土板支撑断面图地面基槽脚手管加固边坡钢板挡土板支撑断面图②、砂浆拌制：砂浆配合比应用重量比，水泥计量精度...
