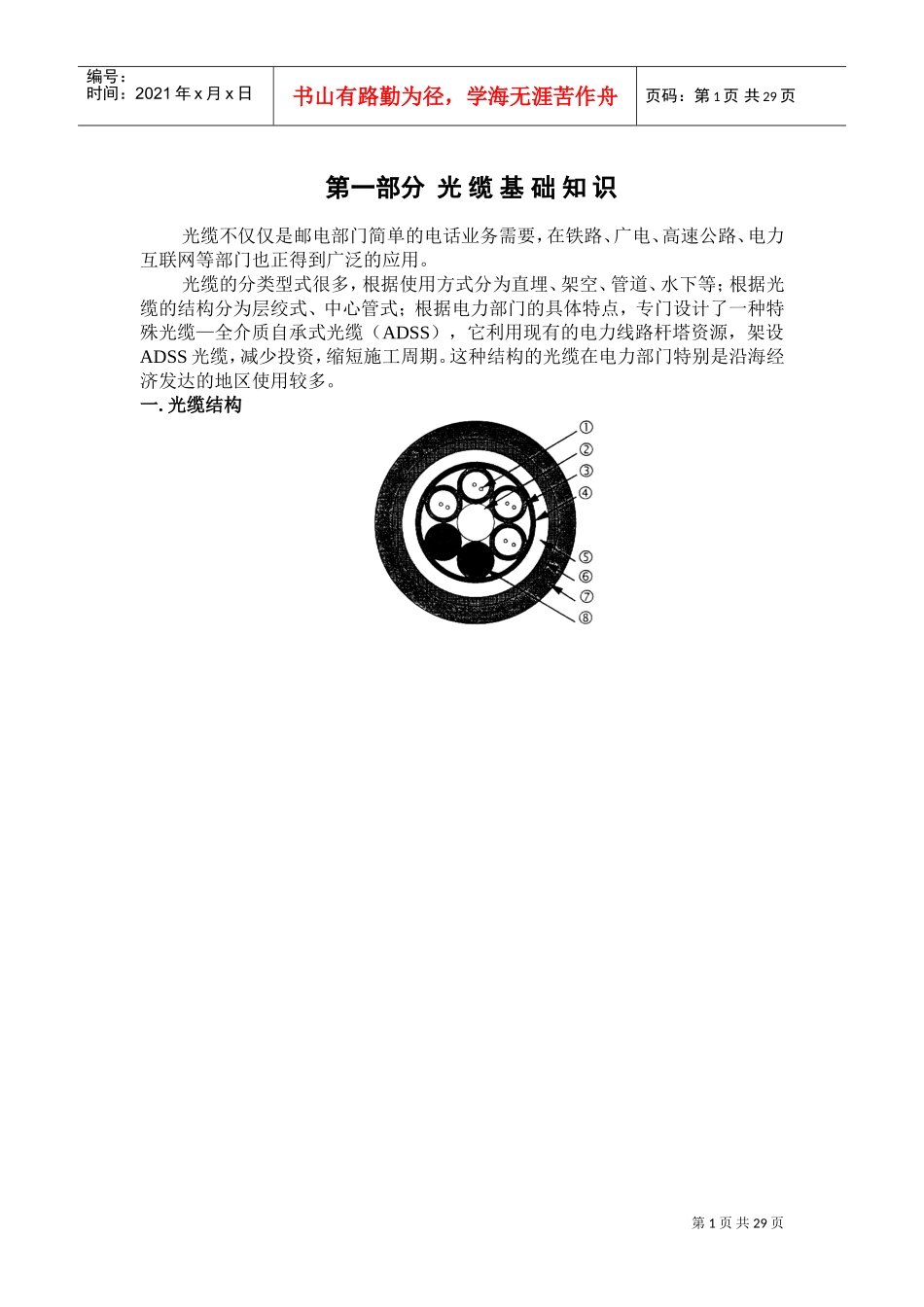

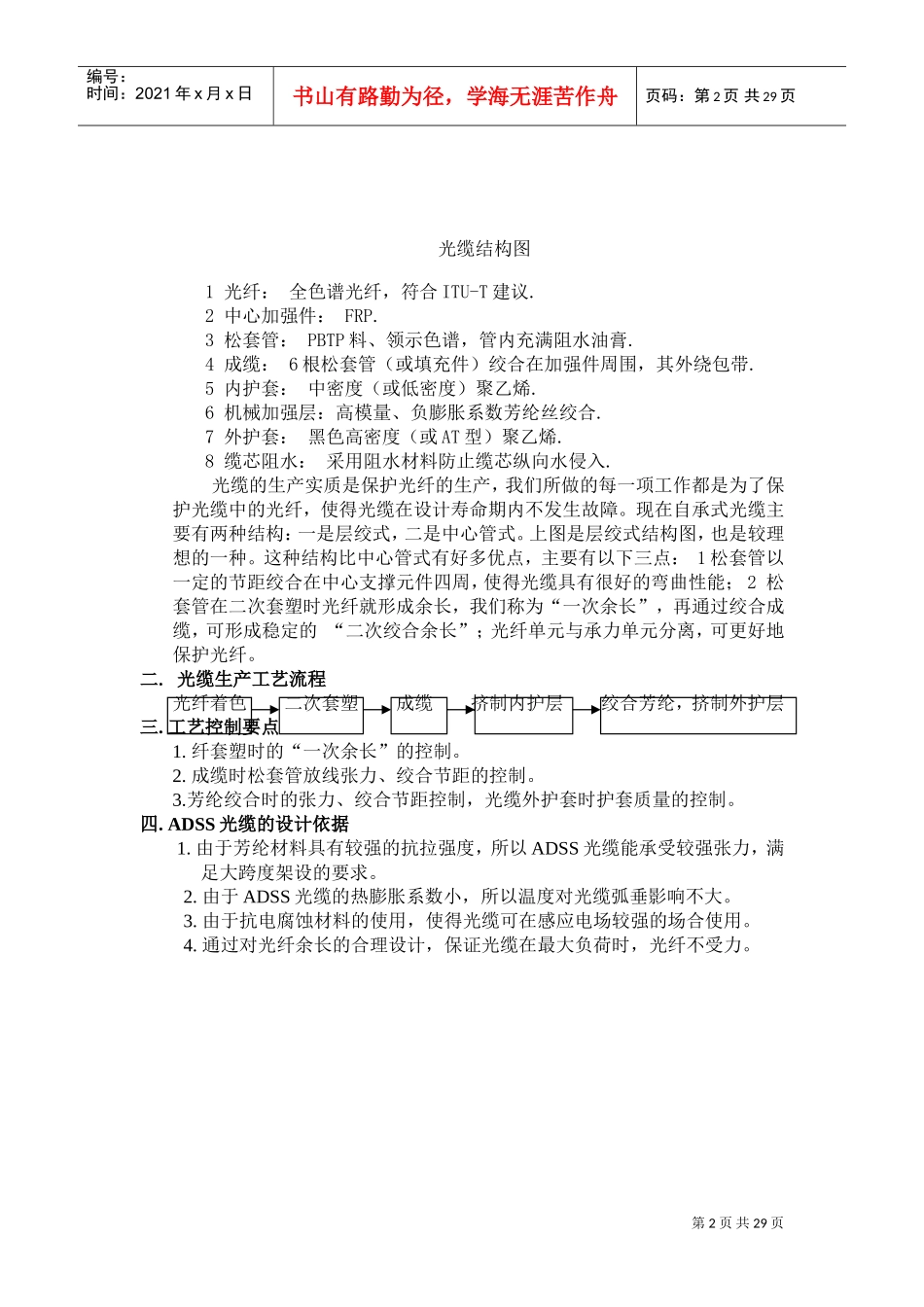

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页第一部分光缆基础知识光缆不仅仅是邮电部门简单的电话业务需要，在铁路、广电、高速公路、电力互联网等部门也正得到广泛的应用。光缆的分类型式很多，根据使用方式分为直埋、架空、管道、水下等；根据光缆的结构分为层绞式、中心管式；根据电力部门的具体特点，专门设计了一种特殊光缆—全介质自承式光缆（ADSS），它利用现有的电力线路杆塔资源，架设ADSS光缆，减少投资，缩短施工周期。这种结构的光缆在电力部门特别是沿海经济发达的地区使用较多。一.光缆结构第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页光缆结构图1光纤：全色谱光纤，符合ITU-T建议.2中心加强件：FRP.3松套管：PBTP料、领示色谱，管内充满阻水油膏.4成缆：6根松套管（或填充件）绞合在加强件周围，其外绕包带.5内护套：中密度（或低密度）聚乙烯.6机械加强层：高模量、负膨胀系数芳纶丝绞合.7外护套：黑色高密度（或AT型）聚乙烯.8缆芯阻水：采用阻水材料防止缆芯纵向水侵入.光缆的生产实质是保护光纤的生产，我们所做的每一项工作都是为了保护光缆中的光纤，使得光缆在设计寿命期内不发生故障。现在自承式光缆主要有两种结构：一是层绞式，二是中心管式。上图是层绞式结构图，也是较理想的一种。这种结构比中心管式有好多优点，主要有以下三点：1松套管以一定的节距绞合在中心支撑元件四周，使得光缆具有很好的弯曲性能；2松套管在二次套塑时光纤就形成余长，我们称为“一次余长”，再通过绞合成缆，可形成稳定的“二次绞合余长”；光纤单元与承力单元分离，可更好地保护光纤。二.光缆生产工艺流程光纤着色二次套塑成缆挤制内护层绞合芳纶，挤制外护层三.工艺控制要点1.纤套塑时的“一次余长”的控制。2.成缆时松套管放线张力、绞合节距的控制。3.芳纶绞合时的张力、绞合节距控制，光缆外护套时护套质量的控制。四.ADSS光缆的设计依据1.由于芳纶材料具有较强的抗拉强度，所以ADSS光缆能承受较强张力，满足大跨度架设的要求。2.由于ADSS光缆的热膨胀系数小，所以温度对光缆弧垂影响不大。3.由于抗电腐蚀材料的使用，使得光缆可在感应电场较强的场合使用。4.通过对光纤余长的合理设计，保证光缆在最大负荷时，光纤不受力。第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页第二部分ADSS光缆施工第一章基础知识第1节光缆挂点的选择一.ADSS光缆挂点选择原则1.由于高压感应电场对光缆有强烈的电腐蚀，所以光缆挂点应选择在场强较小的位置：AT护套≤20KV/mPE护套≤12KV/m2.光缆在水平和垂直两个方向上的投影不应与导线和地线出现交叉，以避免在风偏和蠕动时光缆与导线、地线产生碰撞（也称鞭击）。3.光缆不应与杆塔产生碰撞和摩擦。4.ADSS光缆在220KV线路上架设，对地面及交叉跨越的最低高度如下：1)对居民区（村庄）6m2)对铁路7.5m3)对公路6m4)对房屋垂直距离2.5m5)对通信交叉距离1m6)对10KV电力线交叉距离1.5m7)对35KV带电导线/架空地线3/1m8)对110KV带电导线/架空地线3.5/1m5.在满足以上条件下，线路杆塔受力最小。二.光缆典型挂点的选择根据对各种杆塔电场强度的计算结果，满足电场强度要求的挂点分为高挂点、中挂点、低挂点三种方式。1.一般挂点为中挂点。它有如下特点：(1)中挂点位于横担下方300mm—500mm处，光缆在导线的上方，地线的下方(2)光缆在水平和垂直两个方向上的投影不与导线和地线出现交叉，不会和导线、地线发生鞭击碰撞；(3)对杆塔受力影响比较小；(4)对地距离满足要求；(5)运行维护方便；第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页(6)光缆架线施工有一定难度。2.根据具体情况，因地制宜，也可选用高挂点和低挂点。他们分别有如下特点：高挂点：(1)高挂点位于横担上方塔头地线羊角处，光缆在导线上方，不会和导线相碰，距地面障碍物最远；(2)光缆距地线较近，由于两者弛度不同可能形成水平方向投影交叉，刮风时因风偏方向不同可能与地线发生鞭击；(3)另外由于挂点较高，使杆塔受力...
