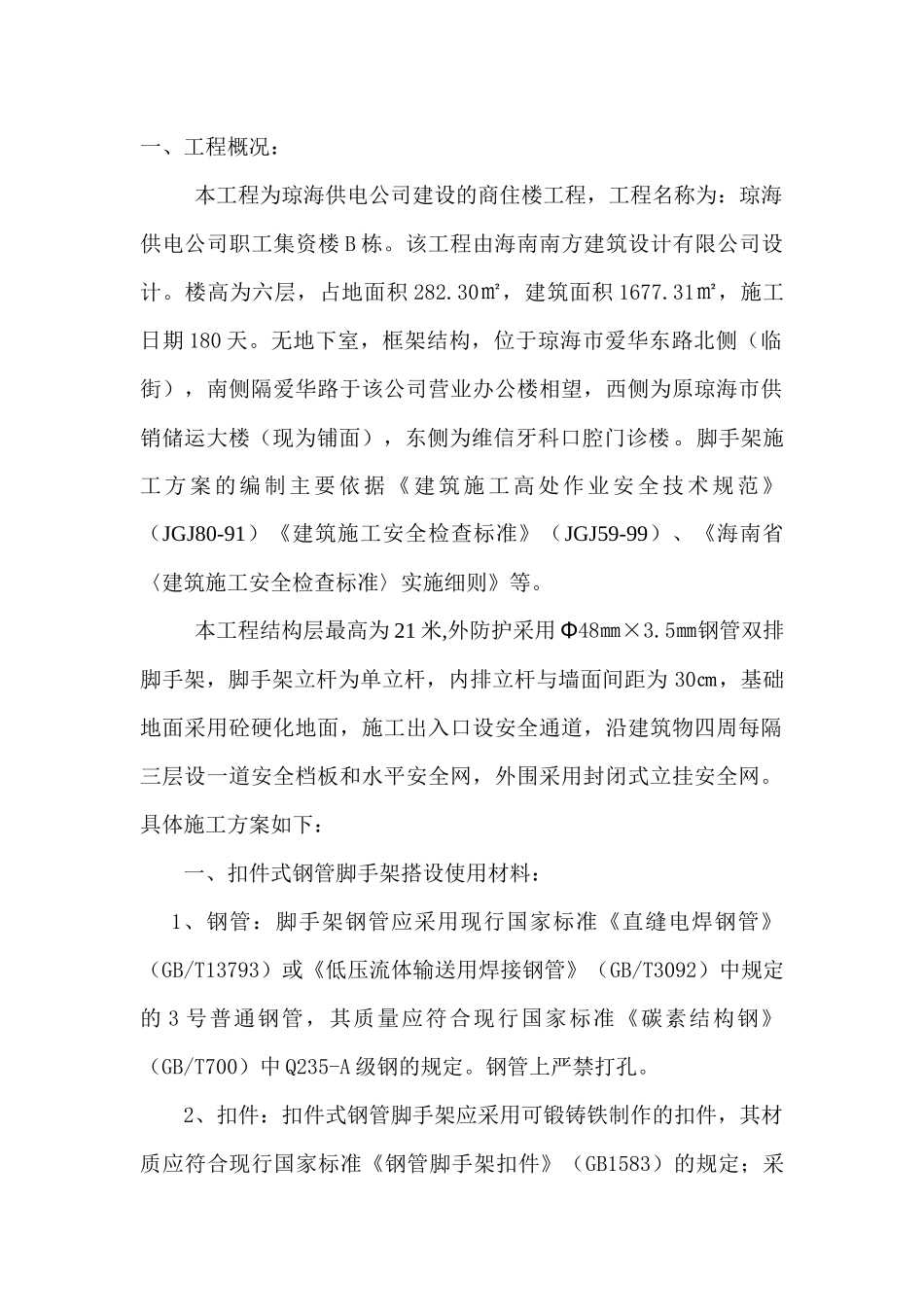

琼海供电公司职工集资楼B栋钢管脚手架专项施工方案编制人:审核人:审批人:编制单位:海南省第六建筑工程公司编制日期:二00九年十月钢管脚手架工程施工方案一、工程概况：本工程为琼海供电公司建设的商住楼工程，工程名称为：琼海供电公司职工集资楼B栋。该工程由海南南方建筑设计有限公司设计。楼高为六层，占地面积282.30㎡，建筑面积1677.31㎡，施工日期180天。无地下室，框架结构，位于琼海市爱华东路北侧（临街），南侧隔爱华路于该公司营业办公楼相望，西侧为原琼海市供销储运大楼（现为铺面），东侧为维信牙科口腔门诊楼。脚手架施工方案的编制主要依据《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑施工安全检查标准》（JGJ59-99）、《海南省〈建筑施工安全检查标准〉实施细则》等。本工程结构层最高为21米,外防护采用Φ48㎜×3.5㎜钢管双排脚手架，脚手架立杆为单立杆，内排立杆与墙面间距为30㎝，基础地面采用砼硬化地面，施工出入口设安全通道，沿建筑物四周每隔三层设一道安全档板和水平安全网，外围采用封闭式立挂安全网。具体施工方案如下：一、扣件式钢管脚手架搭设使用材料：1、钢管：脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。钢管上严禁打孔。2、扣件：扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB1583）的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·M时，不得发生破坏。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺丝必须更换。3、脚手板：脚手板可采用钢、木、竹材料制作，每块质量不宜大于30㎏。木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定，其厚度不应小于50㎜，两端应各设直径为4㎜的镀锌钢丝箍两道。竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。4、连墙件：连墙件的材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢规定。二、荷载：1、作用脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。永久荷载（恒荷载）为：1）脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重。2）构、配件自重，包括脚手板、栏杆、挡脚板、安全网等防护设施的自重。可变荷载（活荷载）为：施工荷载，包括作业层上的人员、器具和材料的自重；风荷载。2、荷载效应组合：设计脚手架的承重构件时，根据使用过程中可能出现的荷载取其最不利组合进行计算，荷载效应组合宜按下表：计算项目荷载效应组合纵向、横向水平杆强度与变形永久荷载+施工均布活荷载脚手架立杆稳定永久荷载+施工均布活荷载永久荷载+0.85（施工均布活荷载+风荷载）连墙件承载力双排架，风荷载+5.0KN三、搭设安装施工方案：1、立杆：脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200㎜处的立杆上；横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。纵、横向扫地杆构造如图：h纵向扫地杆1800200横向扫地杆砼地面120012001）立杆必须用连墙件与建筑物可靠连接。2）立杆接长除顶层顶步可采用搭接外，其余各层接头必须采用对接扣件连接。对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500㎜；各接头中心至主节点的距离不宜大于步距的1/3。3）立杆顶端宜高出女儿墙上皮1m，高出檐口1.5m。2、连墙件：1）连墙件数量的设置除应满足计算要求外，尚应符合下表的规定：连墙件布置最大间距脚手架高度竖向间距（h：步距）水平间距（la：纵距）每根连墙件覆盖面积（㎡）双排≤50m3h3la≤40>50m2h3la≤272)对高度24M以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。3）连墙件中的连墙杆或拉筋宜水平设置，靠近主节点设置。4）连墙件必须采用可承受拉力和压...
