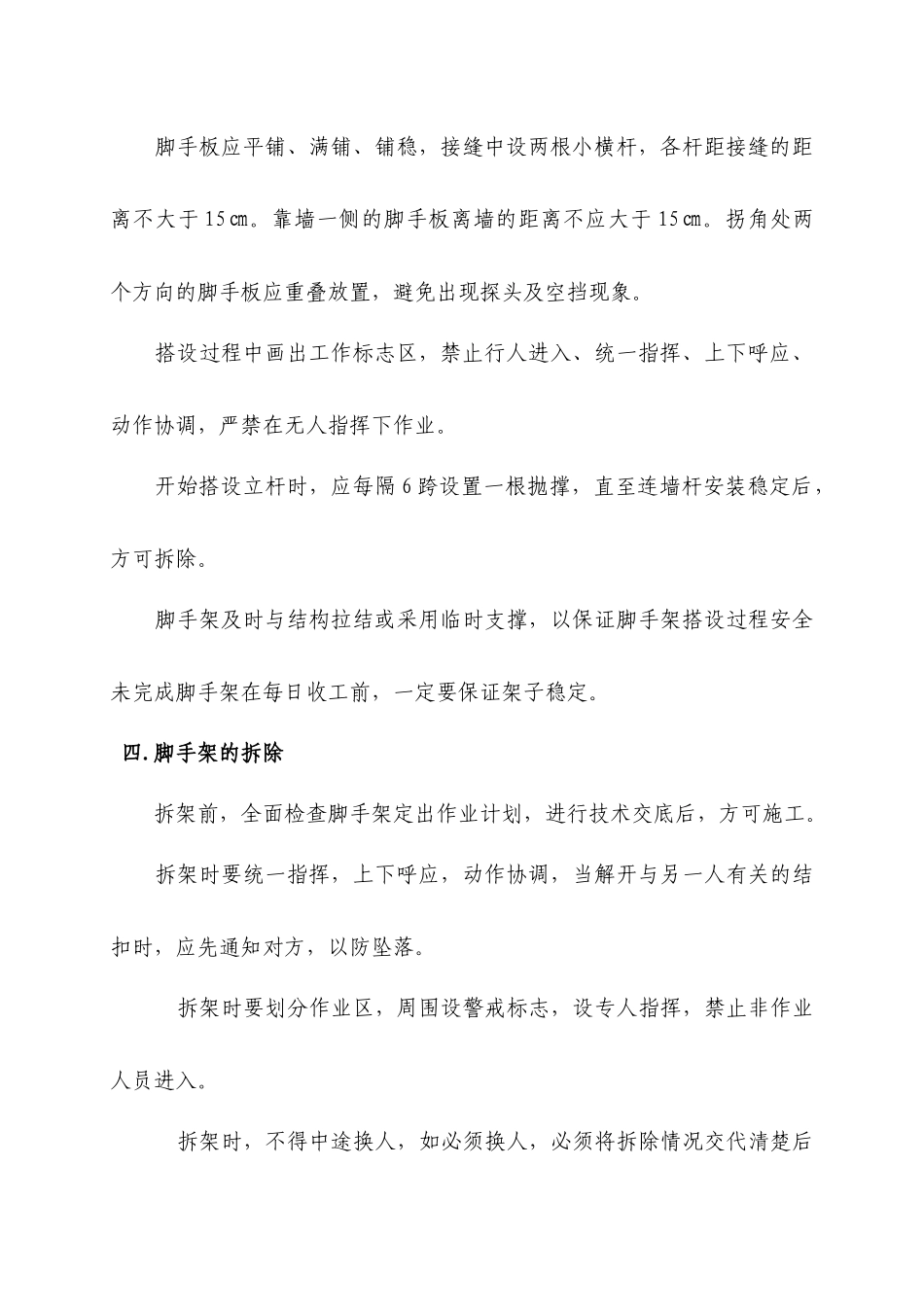

SVC室脚手架施工方案一、工程概况本工程为华能靖边风电场二期升压站无功补偿室施工，结构为混凝土框架结构，共1层，屋面为厚12cm现浇板，高5.2m。脚手架的基础下设置垫板，厚度为6cm，布设必须平稳，不得悬空。二、满堂脚手架的搭设方式脚手架满堂单立杆，立杆接头采用对接扣件连接，立杆和大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨，不小于6米，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主接点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间设置1—2根小横杆，间距不大于75cm。小横杆伸出不小于10cm，且上、下层小横杆应在立杆处错开布置。纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上。本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，剪刀撑沿架高连续布置。剪刀撑每六步四跨设置一道，斜杆与地面的夹角在45O。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15㎝。最下部的斜杆与立杆的连接点与地面平行。剪刀撑的杆件连接采用搭接，其搭接长度＞100㎝，并用不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端的距离＞10㎝。脚手板新竹架板。脚手板设置在三根横向水平杆上，并在两端8㎝处用直径1.2㎜的镀锌铁丝箍绕2-3圈固定，以防倾翻。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离不大于15㎝。靠墙一侧的脚手板离墙的距离不应大于15㎝。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。搭设过程中画出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后，方可拆除。脚手架及时与结构拉结或采用临时支撑，以保证脚手架搭设过程安全未完成脚手架在每日收工前，一定要保证架子稳定。四.脚手架的拆除拆架前，全面检查脚手架定出作业计划，进行技术交底后，方可施工。拆架时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。拆架时要划分作业区，周围设警戒标志，设专人指挥，禁止非作业人员进入。拆架时，不得中途换人，如必须换人，必须将拆除情况交代清楚后方可离开。每天拆架下班时，不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线，以放触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板，应自外向里竖立搬运，以防脚手板或垃圾物从高处坠落伤人。拆下的零配件要装入容器内，用吊蓝吊下；拆下的钢管要帮扎牢固，双点起吊，严禁从高空抛掷。五.满堂脚手架承载力计算1、计算依据1.1截面特征：（钢号Q235，b类）规格Φ（mm）48×3.5I（mm4）12.19×104q0（KN/m）0.0384W（mm3）5.08×103截面积A（mm2）489回转半径i（mm）15.8抗弯、抗压容许应力[σ]N/mm22051.2脚手架特性参数：立杆纵距la（m）1.5脚手板重量q（KN/mm2）0.35立杆横距lb（m）1.1连墙件纵距lw（m）2.4大横杆步距h（m）1.5连墙件横距hw（m）4.5施工荷载q（KN/mm2）3内立杆距结构外皮宽度0.151.3相关计算参数：项目数值扣件钢管架构件自重gk1（KN/mm2）0.1129作业层面材料自重gk2（KN/mm2）0.3476整体拉结和防护材料自重gk3（KN/mm2）0.0614作业层施工荷载qk（KN/m）1.65风压高度变化系数μz1.78立杆计算长度系数μ1.53轴心受压杆件稳定系数ψ0.3292、承载力验算2.1荷载计算1）恒载的标准值GKGK=Hi·（gk1＋gk3）＋n1·la·gk2取Hi=21.9m装修作...
