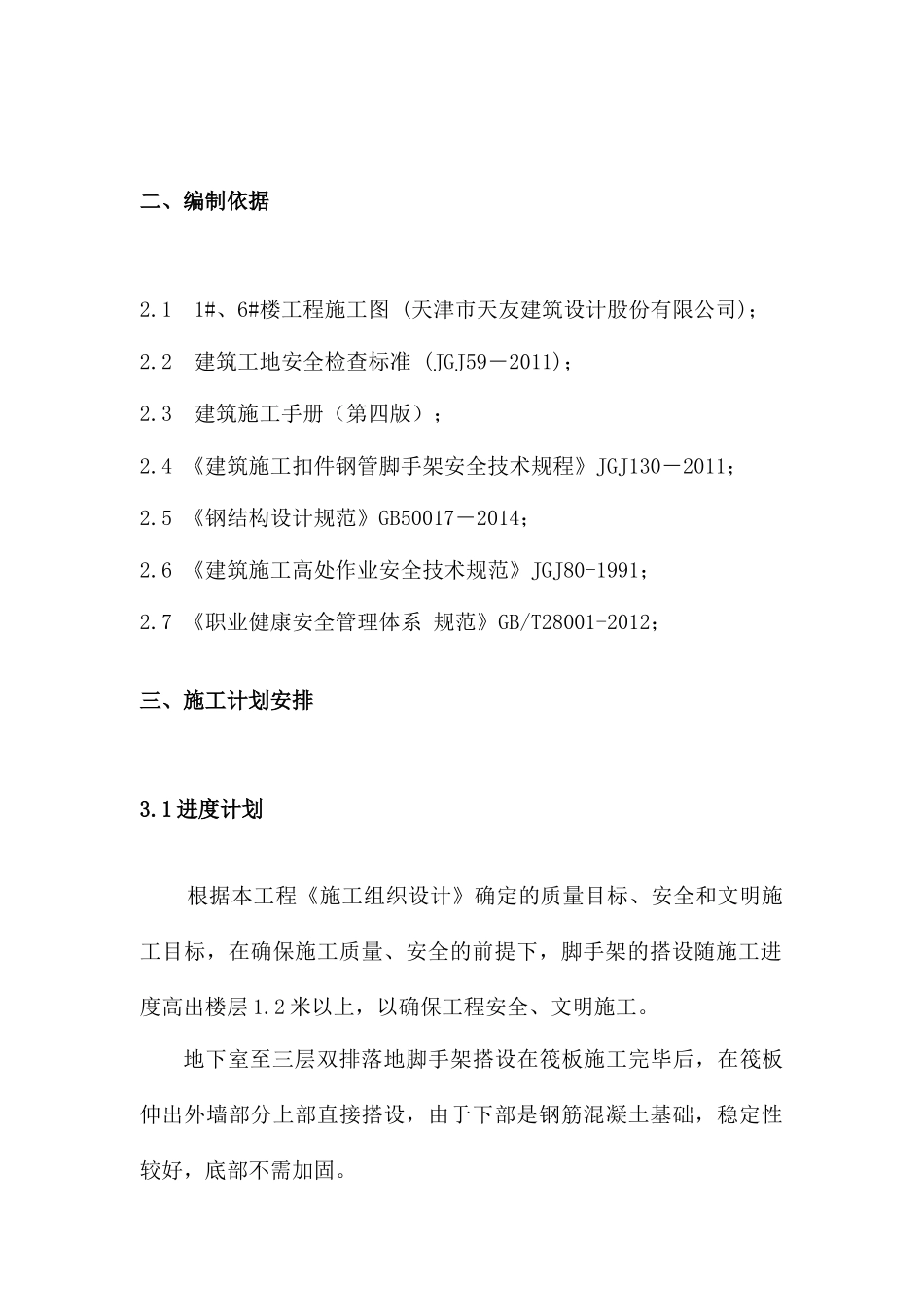

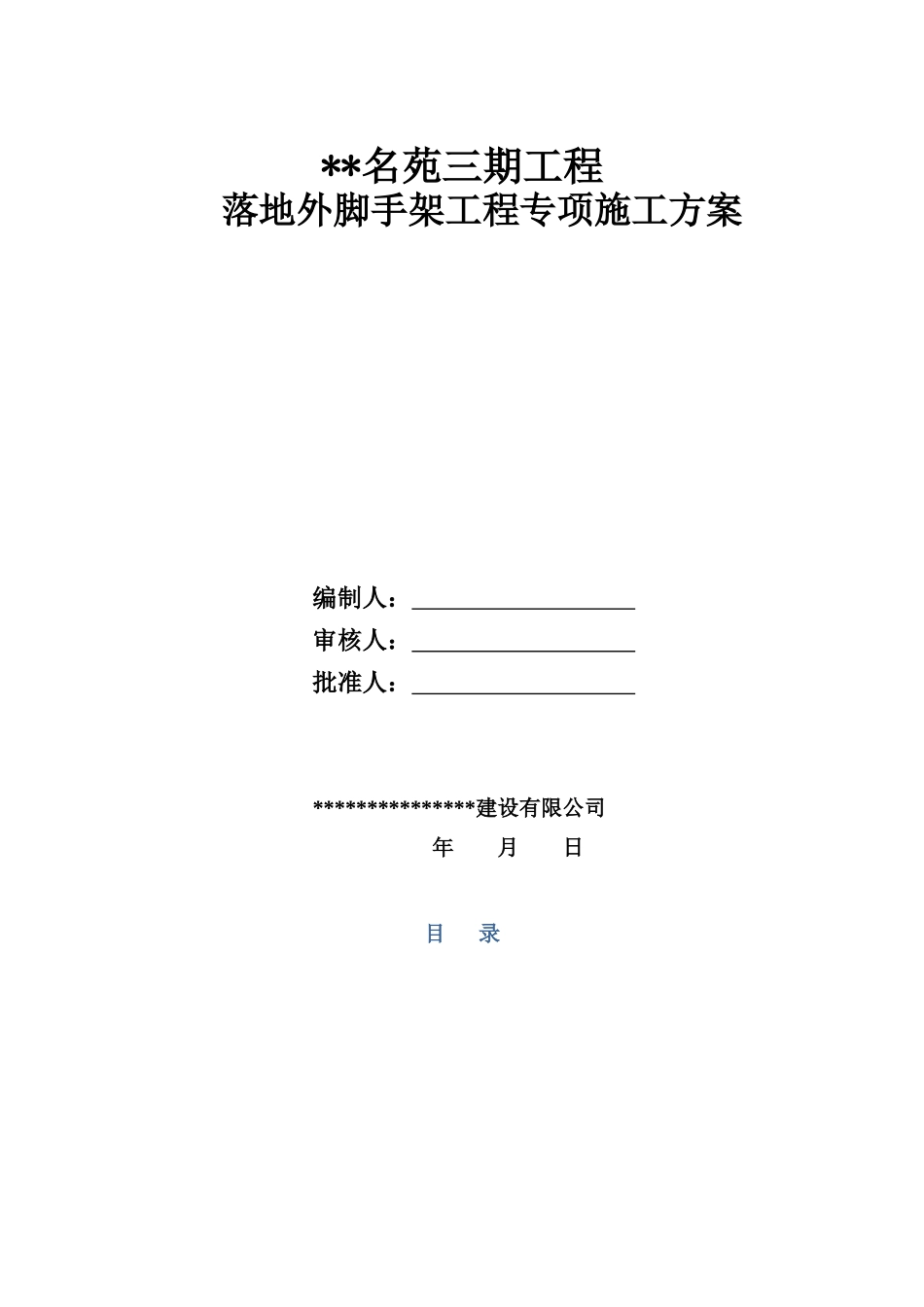

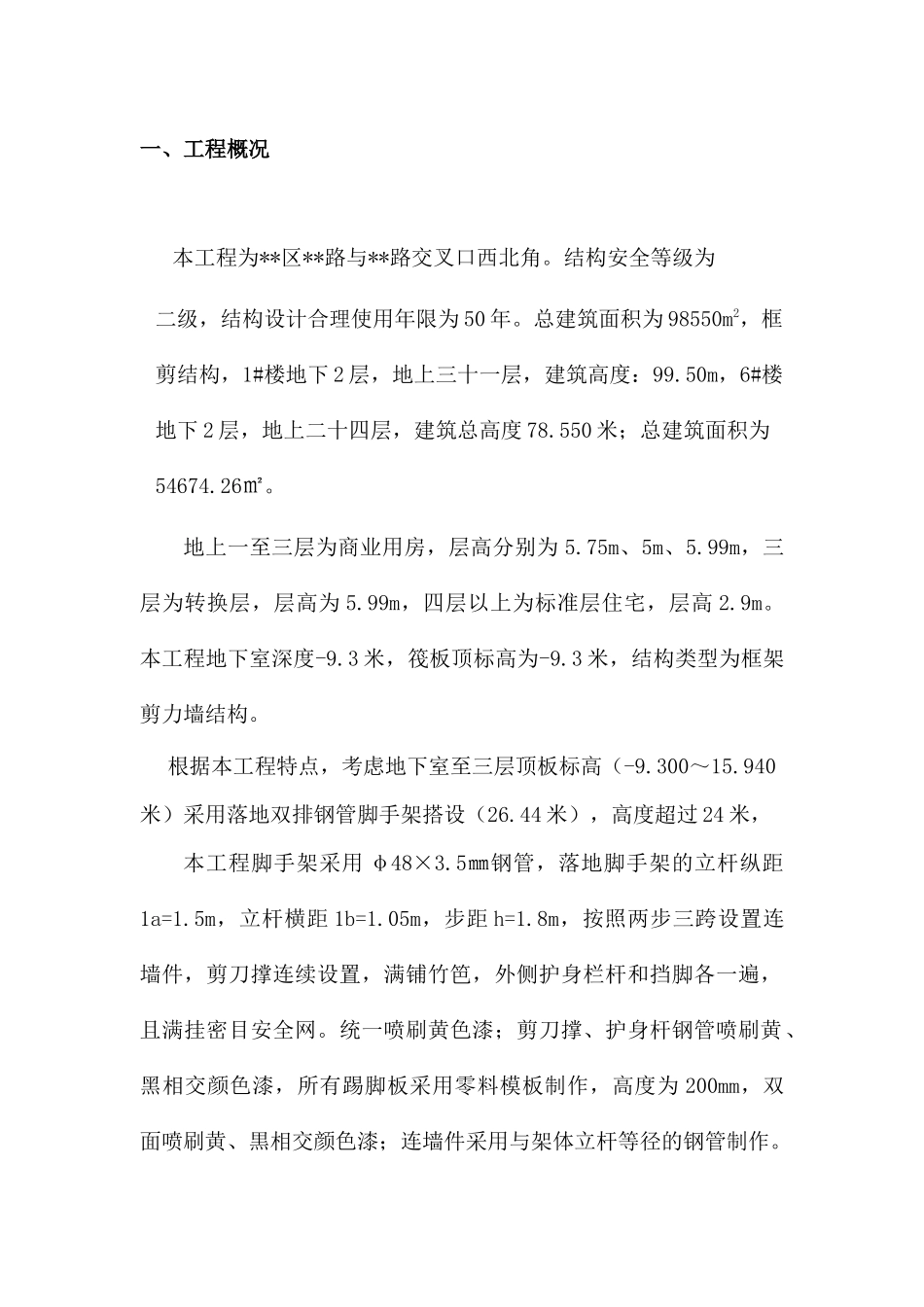

**名苑三期工程落地外脚手架工程专项施工方案编制人：审核人：批准人：***************建设有限公司年月日目录一、工程概况本工程为**区**路与**路交叉口西北角。结构安全等级为二级，结构设计合理使用年限为50年。总建筑面积为98550m2，框剪结构，1#楼地下2层，地上三十一层，建筑高度：99.50m，6#楼地下2层，地上二十四层，建筑总高度78.550米；总建筑面积为54674.26㎡。地上一至三层为商业用房，层高分别为5.75m、5m、5.99m，三层为转换层，层高为5.99m，四层以上为标准层住宅，层高2.9m。本工程地下室深度-9.3米，筏板顶标高为-9.3米，结构类型为框架剪力墙结构。根据本工程特点，考虑地下室至三层顶板标高（-9.300～15.940米）采用落地双排钢管脚手架搭设（26.44米），高度超过24米，本工程脚手架采用φ48×3.5㎜钢管，落地脚手架的立杆纵距1a=1.5m，立杆横距1b=1.05m，步距h=1.8m，按照两步三跨设置连墙件，剪刀撑连续设置，满铺竹笆，外侧护身栏杆和挡脚各一遍，且满挂密目安全网。统一喷刷黄色漆；剪刀撑、护身杆钢管喷刷黄、黑相交颜色漆，所有踢脚板采用零料模板制作，高度为200mm，双面喷刷黄、黒相交颜色漆；连墙件采用与架体立杆等径的钢管制作。二、编制依据2.11#、6#楼工程施工图(天津市天友建筑设计股份有限公司)；2.2建筑工地安全检查标准(JGJ59－2011)；2.3建筑施工手册（第四版）；2.4《建筑施工扣件钢管脚手架安全技术规程》JGJ130－2011；2.5《钢结构设计规范》GB50017－2014；2.6《建筑施工高处作业安全技术规范》JGJ80-1991；2.7《职业健康安全管理体系规范》GB/T28001-2012；三、施工计划安排3.1进度计划根据本工程《施工组织设计》确定的质量目标、安全和文明施工目标，在确保施工质量、安全的前提下，脚手架的搭设随施工进度高出楼层1.2米以上，以确保工程安全、文明施工。地下室至三层双排落地脚手架搭设在筏板施工完毕后，在筏板伸出外墙部分上部直接搭设，由于下部是钢筋混凝土基础，稳定性较好，底部不需加固。3.2技术准备①编制脚手架施工方案，并报公司、业主、监理审批认可。②施工前查阅图纸及相关的施工规范和操作规程，做到有关问题提前解决。③做好施工方案及安全技术交底工作，施工前组织施工人员进行学习，对重点部位单独交底，设专人负责，做到人人心中有数。3.3施工机具准备主要施工机具计划名称单位数量备注经纬仪台1水平仪台1钢尺把150米钢尺把305米切断机台2电焊机台1扳手把30真空泵台1喷漆安全带付30安全帽顶30备注：根据施工进度需要，及时增添各种机具设备。本工程降水由业主直接委托第三方施工，不需考虑降水问题。3.4材料计划3.4.1钢管3.4.1.1脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T12793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。3.4.1.2脚手架钢管采用φ48×3.5钢管。每根钢管的最大质量不应大于25.kg。a新钢管的检查应符合下列规定；1)应有产品质量合格证；2)应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属材料室温拉伸试验方法》GB/T228的有关规定，其质量应符合本规范第3.1.1条的规定；3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4)钢管外径、壁厚、端面等的偏差，应分别符合本规范表8.1.8的规定；5)钢管应涂有防锈漆。b旧钢管的检查应符合下列规定：1)表面锈蚀深度应符合本规范表8.1.8序号3的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；2)钢管弯曲变形应符合本规范表8.1.8序号4的规定。3.4.2扣件a扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的规定,采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。b扣件在螺栓拧紧扭力矩达到65N²m时，不得发生破坏。c扣件进入施工现场应检查产品合格证，并应进行抽样复试，扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。d扣件应保...
