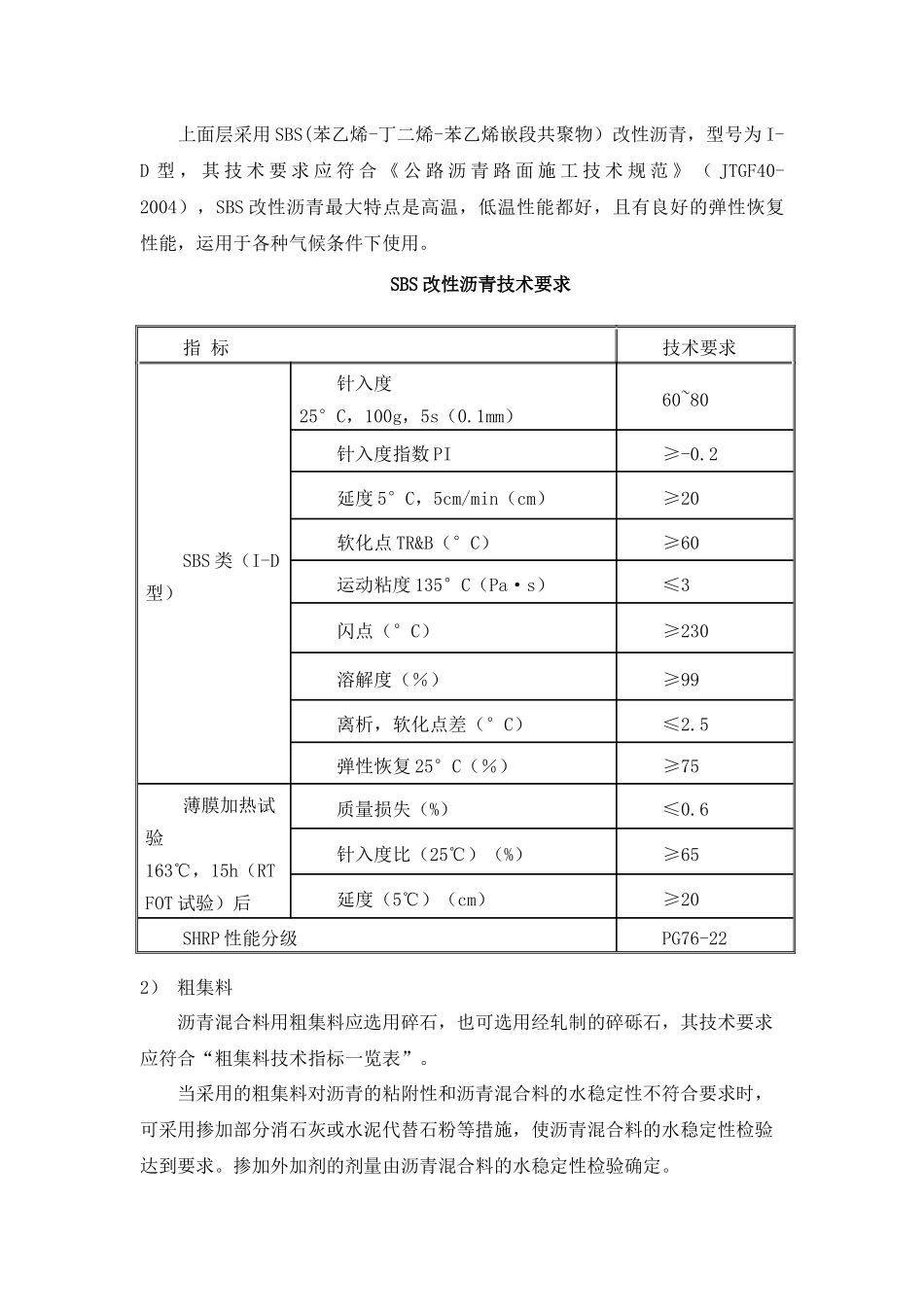

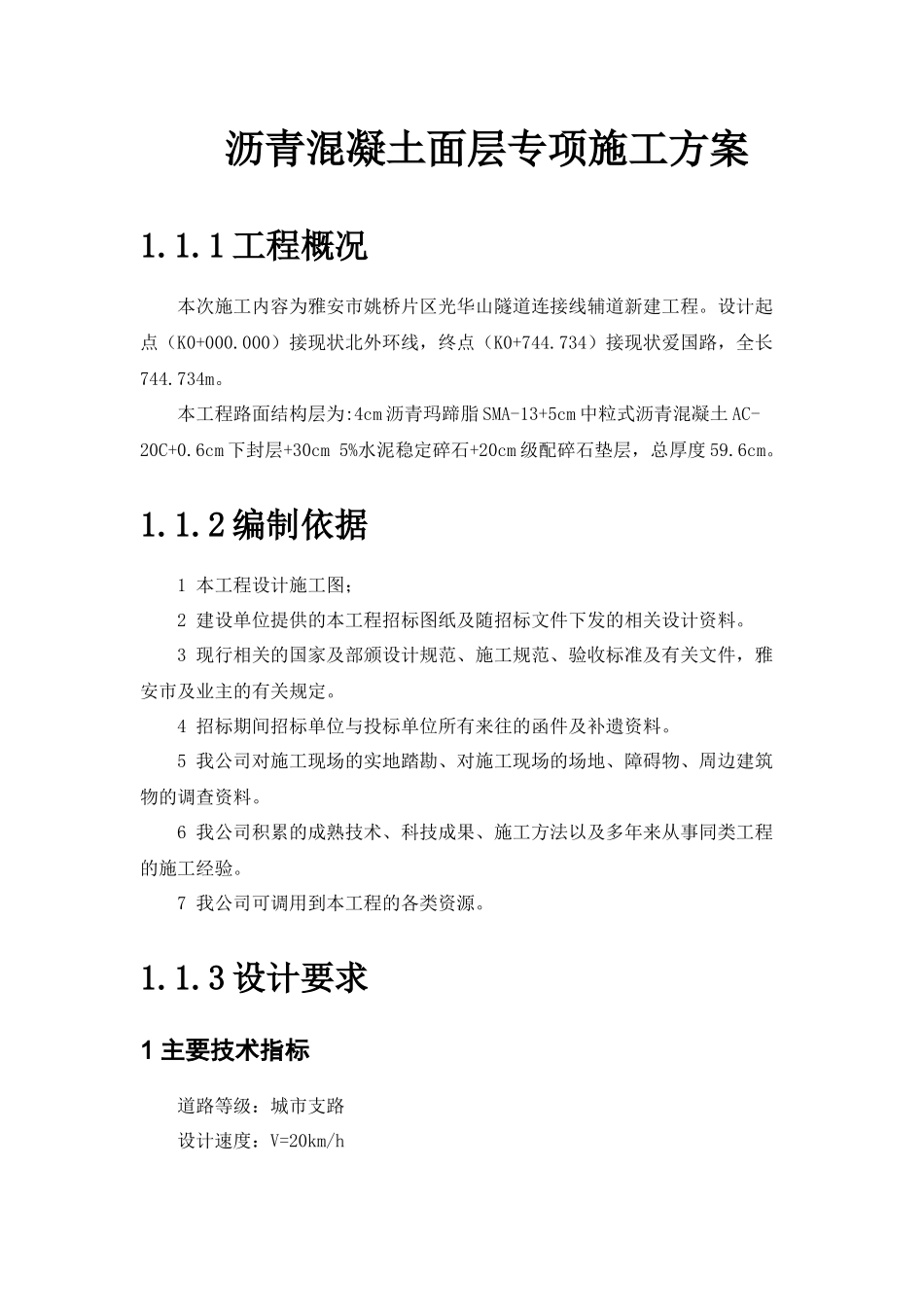

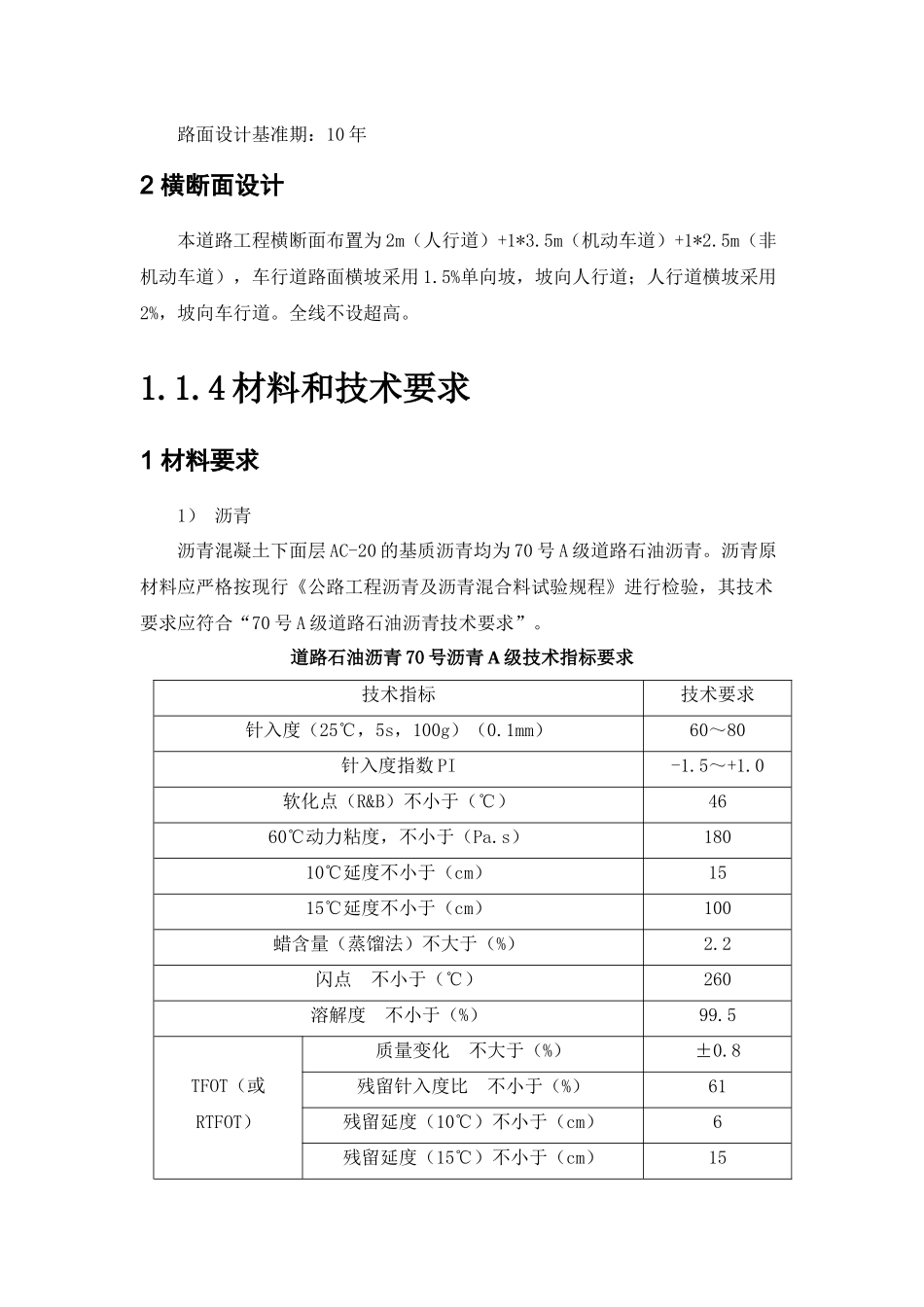

沥青混凝土面层专项施工方案1.1.1工程概况本次施工内容为雅安市姚桥片区光华山隧道连接线辅道新建工程。设计起点（K0+000.000）接现状北外环线，终点（K0+744.734）接现状爱国路，全长744.734m。本工程路面结构层为:4cm沥青玛蹄脂SMA-13+5cm中粒式沥青混凝土AC-20C+0.6cm下封层+30cm5%水泥稳定碎石+20cm级配碎石垫层，总厚度59.6cm。1.1.2编制依据1本工程设计施工图；2建设单位提供的本工程招标图纸及随招标文件下发的相关设计资料。3现行相关的国家及部颁设计规范、施工规范、验收标准及有关文件，雅安市及业主的有关规定。4招标期间招标单位与投标单位所有来往的函件及补遗资料。5我公司对施工现场的实地踏勘、对施工现场的场地、障碍物、周边建筑物的调查资料。6我公司积累的成熟技术、科技成果、施工方法以及多年来从事同类工程的施工经验。7我公司可调用到本工程的各类资源。1.1.3设计要求1主要技术指标道路等级：城市支路设计速度：V=20km/h路面设计基准期：10年2横断面设计本道路工程横断面布置为2m（人行道）+1*3.5m（机动车道）+1*2.5m（非机动车道），车行道路面横坡采用1.5%单向坡，坡向人行道；人行道横坡采用2%，坡向车行道。全线不设超高。1.1.4材料和技术要求1材料要求1）沥青沥青混凝土下面层AC-20的基质沥青均为70号A级道路石油沥青。沥青原材料应严格按现行《公路工程沥青及沥青混合料试验规程》进行检验，其技术要求应符合“70号A级道路石油沥青技术要求”。道路石油沥青70号沥青A级技术指标要求技术指标技术要求针入度（25℃，5s，100g）（0.1mm）60～80针入度指数PI-1.5～+1.0软化点（R&B）不小于（℃）4660℃动力粘度，不小于（Pa.s）18010℃延度不小于（cm）1515℃延度不小于（cm）100蜡含量（蒸馏法）不大于（%）2.2闪点不小于（℃）260溶解度不小于（%）99.5TFOT（或RTFOT）质量变化不大于（%）±0.8残留针入度比不小于（%）61残留延度（10℃）不小于（cm）6残留延度（15℃）不小于（cm）15上面层采用SBS(苯乙烯-丁二烯-苯乙烯嵌段共聚物）改性沥青，型号为I-D型，其技术要求应符合《公路沥青路面施工技术规范》（JTGF40-2004），SBS改性沥青最大特点是高温，低温性能都好，且有良好的弹性恢复性能，运用于各种气候条件下使用。SBS改性沥青技术要求2）粗集料沥青混合料用粗集料应选用碎石，也可选用经轧制的碎砾石，其技术要求应符合“粗集料技术指标一览表”。当采用的粗集料对沥青的粘附性和沥青混合料的水稳定性不符合要求时，可采用掺加部分消石灰或水泥代替石粉等措施，使沥青混合料的水稳定性检验达到要求。掺加外加剂的剂量由沥青混合料的水稳定性检验确定。指标技术要求SBS类（I-D型）针入度25°C，100g，5s（0.1mm）60~80针入度指数PI≥-0.2延度5°C，5cm/min（cm）≥20软化点TR&B（°C）≥60运动粘度135°C（Pa·s）≤3闪点（°C）≥230溶解度（％）≥99离析，软化点差（°C）≤2.5弹性恢复25°C（％）≥75薄膜加热试验163℃，15h（RTFOT试验）后质量损失（%）≤0.6针入度比（25℃）（%）≥65延度（5℃）（cm）≥20SHRP性能分级PG76-22下面层粗集料质量技术要求指标单位技术要求检验方法石料压碎值，不大于%28T0316洛杉矶磨耗损失，不大于%30T0317表观相对密度，不小于2.50T0304吸水率，不大于%3.0T0304与沥青的粘附性，不小于级4T0616针片状颗粒含量（混合料）不大于其中粒径〉9.5mm不大于其中粒径〈9.5mm不大于%18T0312%15T0312%20T0312水洗法＜0.075mm颗粒含量，不大于%1.0T0302软石含量，不大于%5T0320破碎砾石的破碎面具有2个或2个以上（上面层），不小于%90T03613)细集料沥青混合料用细集料宜选用机制砂、石屑配制，细集料应具有一定的棱角性、洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其技术要求应符合“细集料技术指标一览表”。细集料质量技术要求指标单位技术要求试验方法视密度t/m3≥2.50T0329坚固性%≤12T0340砂当量%≥55T0334塑性指数%无T0118或0119（土工试验）粗糙度s实测T03454）填料沥青混合料用矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土应除净。矿粉应干燥、洁净、不...
