毛石砼挡墙施工方案VIP免费

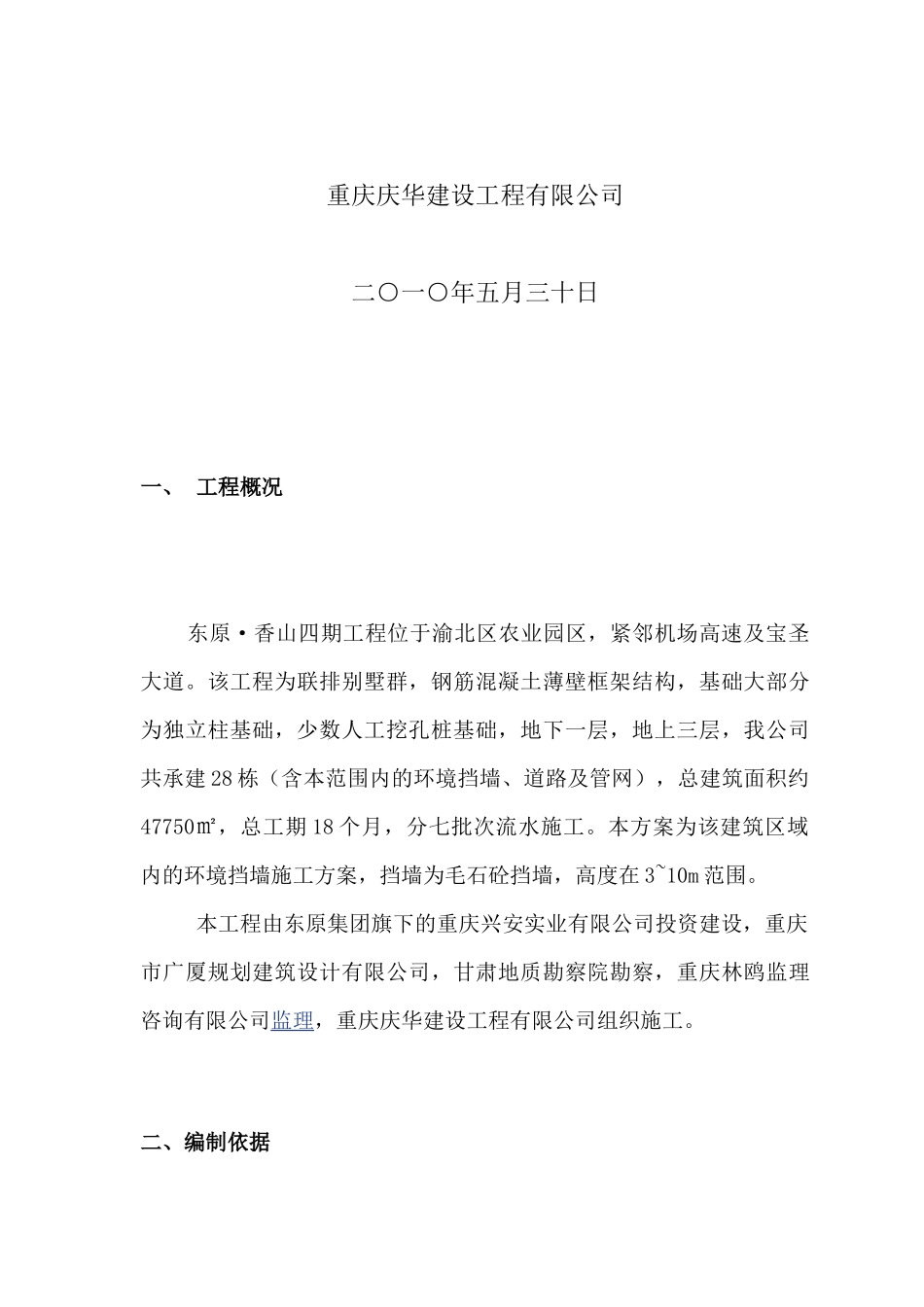

东原·香山四期工程Ⅲ标段毛石混凝土重力式挡土墙施工方案项目经理：技术负责：编制人：重庆庆华建设工程有限公司二○一○年五月三十日一、工程概况东原·香山四期工程位于渝北区农业园区，紧邻机场高速及宝圣大道。该工程为联排别墅群，钢筋混凝土薄壁框架结构，基础大部分为独立柱基础，少数人工挖孔桩基础，地下一层，地上三层，我公司共承建28栋（含本范围内的环境挡墙、道路及管网），总建筑面积约47750㎡，总工期18个月，分七批次流水施工。本方案为该建筑区域内的环境挡墙施工方案，挡墙为毛石砼挡墙，高度在3~10m范围。本工程由东原集团旗下的重庆兴安实业有限公司投资建设，重庆市广厦规划建筑设计有限公司，甘肃地质勘察院勘察，重庆林鸥监理咨询有限公司监理，重庆庆华建设工程有限公司组织施工。二、编制依据1、重庆东原·香山四期工程平基准备图。2、重庆东原·香山四期工程总平面图。3、重庆东原·香山四期工程场区环境挡墙结构大样图及施工图纸设计说明。4、国家建筑标准设计《挡土墙》图集04J0085、《中华人民共和国建筑法》和《重庆市建筑管理条例》。6、《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80-91）7、国家和地方现行施工验收规范、操作规程、质量检验评定标准和安全检查标准。8、国家颁发的《工程建设标准强制性条文—房屋建筑部分》、《建设工程质量管理条例》。三、执行规范1、建筑地基基础工程施工质量验收规范GB50202-20022、混凝土结构工程施工质量验收规范GB50204-20023、建筑工程施工质量验收统一标GB50300-2001四、施工进度计划于相应的建筑同时平行进行，具体见施工组织总设计。五、施工准备1、图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。2、劳动力准备：石工80人、普工30人、混凝土棒工4人。3、主要设备及工具准备：人工凿石用空压机20台、风镐80套、汽车泵一台、商品混凝土运输车4台。4、材料准备：选用C20高性能商品砼；挡墙毛片石选用质地坚实、无风化剥落及抗压强度不低于MU30毛片石。5、搭建临时设施、修建临时施工便道、布置材料堆放场地及备料。六、施工工艺流程施工准备测量放线人工基槽开挖基槽验收封底二次测量放线支模（对拉螺栓加固）安装泄水孔浇筑混凝土并人工摆片石拆除模板养护做滤水层人工回填夯实七、主要的施工方法及技术措施7.1施工场地准备7.1.1测量放线，定出中心线及开挖边界线。7.1.2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。7.2基槽开挖7.2.1土方采用人工开挖，石方用风镐人工凿打，将挖出的土方及石渣人力运至基槽外5米以上堆放，开挖长度根据现场地质情况进行分段开挖，每段约15~20米。7.2.2开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下进行人工检底清理，确保基底符合设计及相关规范要求。7.2.3严格按照规定进行槽边放坡，对有塌方情况应安装档土板或将基槽上方土方卸载。7.3堪岩部分基础施工7.3.1片石混凝土采用沿槽浇筑，浇筑过程中,选用商品砼，严格控制配合比,砼中片石的掺量控制在15%范围以内。片石用人工摆放，分散布置。7.3.2采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。无漏振，无蜂窝麻面等。7.3.3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。7.3.4在片石砼浇筑过程中，现场取样制作砼试件，标准养护28天后送中心试验室检测。7.4墙身施工7.4.1基础浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。7.4.2模板安装.(1）模板采用胶合木模板，禁止使用有缺角、破损的模板。(2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；(3）具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。(4）模板的接缝不得漏浆；在浇筑砼前，木模板应浇水湿润，但模板内不应有积水(5）模板与砼的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能。模板使用后应按规定修整保存。(6）模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证砼面的观感质量。(7）模板...
