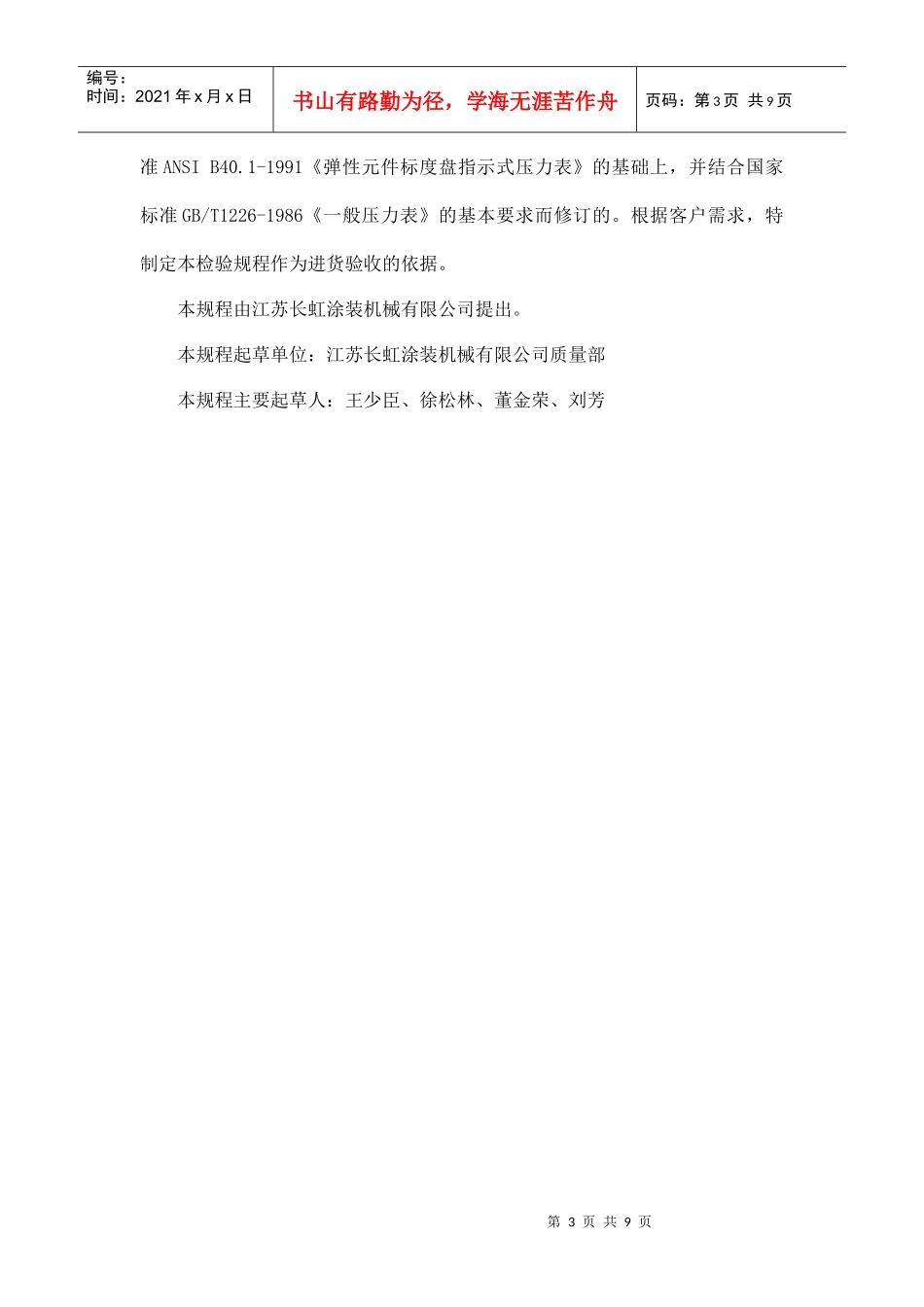

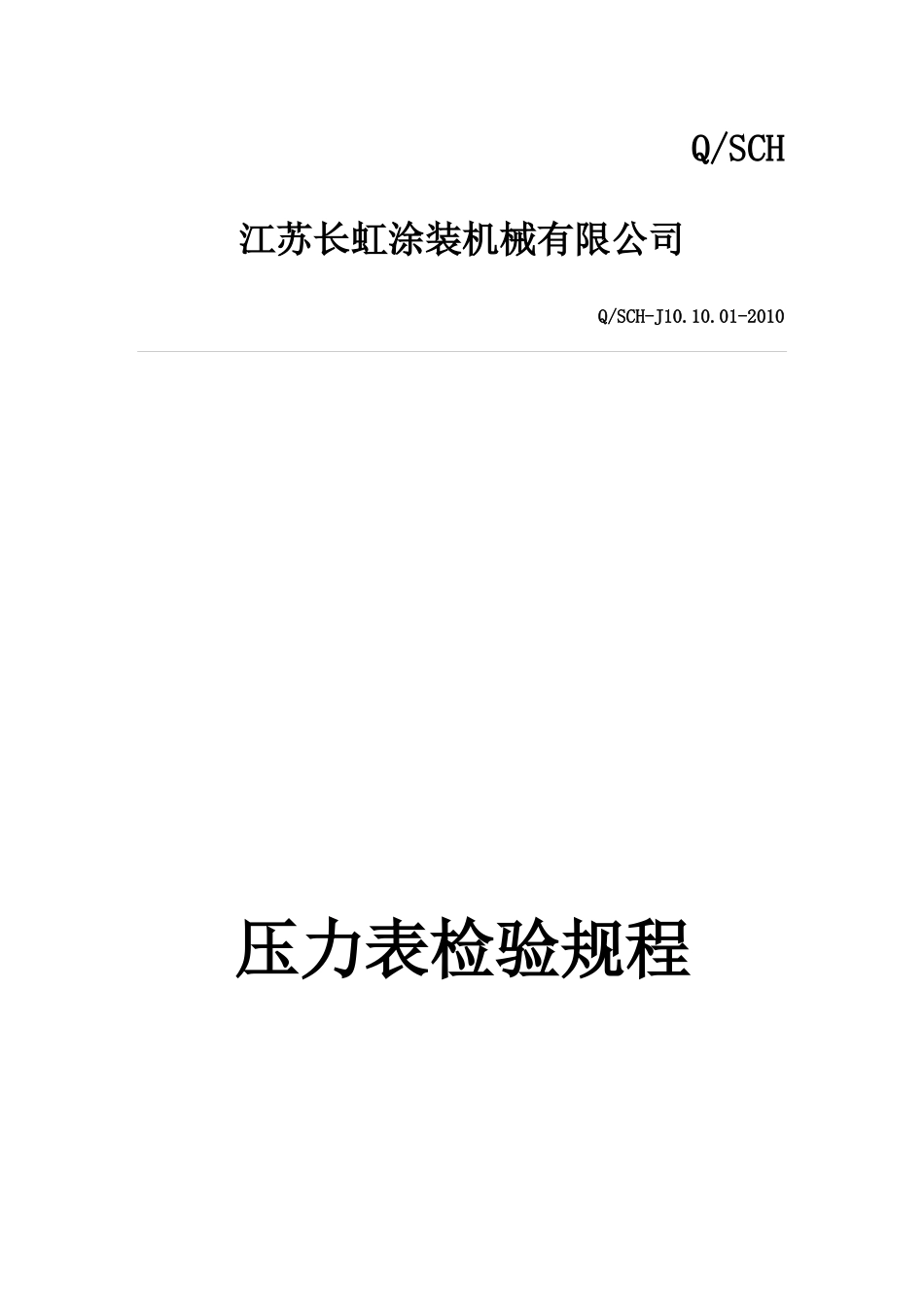

Q/SCH江苏长虹涂装机械有限公司Q/SCH-J10.10.01-2010压力表检验规程第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2010年10月1发布2010年11月1日实施江苏长虹涂装机械有限公司发布前言压力表目前在我江苏长虹涂装机械有限公司主要用于管道安装上。江苏长虹涂装机械有限公司主要用于制作各类大中型涂装生产线的电气安装，在总结多年涂装工程建设的基础上积累了基本技术数据，参照非等效采用美国国家标第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页准ANSIB40.1-1991《弹性元件标度盘指示式压力表》的基础上，并结合国家标准GB/T1226-1986《一般压力表》的基本要求而修订的。根据客户需求，特制定本检验规程作为进货验收的依据。本规程由江苏长虹涂装机械有限公司提出。本规程起草单位：江苏长虹涂装机械有限公司质量部本规程主要起草人：王少臣、徐松林、董金荣、刘芳第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页压力表检验规程1范围本标准规定了一般压力表的产品分类、技术要求、试验方法、检验规则和标注、包装与贮存要求。本标准适用于弹簧管（C型管、盘簧管、螺旋管）等机械指针式压力表、真空表及压力真空表（以下简称仪表），本标准不适用于带有附加装置及特殊功能的仪表对于测量氢、氧等特殊介质仪表的附加要求见本标准的附录A的规定2引用标准下列标准所包含的文条，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。GB/T4439-1984工业自动化仪表工作条件振动GB/T4451-1984工业自动化仪表振动（正弦）试验方法GB/T15464-1995仪器仪表包装通用技术JB/T5528-1991压力表标度及划分JB/T9252-1999工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页技术要求JB/T9253-1999工业自动化仪表标度的一般规定JB/T9329-1999仪器仪表运输、运输储存基本环境条件及试验方法3定义本标准采用下列定义（见下图）压力的定义3.1绝对压力以绝对压力零位做基准，高于绝对压力零位的压力。3.2正压以大气压力位基准，高于大气压力的压力。3.3负压以大气压力位基准，低于大气压力的压力。3.4差压两个压力之间的差值。3.5表压以大气压力位基准，大于或小于大气压力的压力值4产品分类4.1型式第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页仪表按测量类别分为：压力表、真空表、压力真空表。4.2仪表的精确度等级仪表的精确度等级分为：1.0级；1.6级；2.5级；4.0级。各等级仪表的外壳公称直径应符合下表的规定4.3基本参数4.3.1仪表外壳公称直径（mm）系列；40、60、100、150、200、250。4.3.2仪表测量范围应符合表2的规定4.3.3仪表的标度、标度分划及最小分格值应符合JB/T5528中的有关规定。5技术要求5.1正常工作条件5.1.1仪表正常工作环境温度为-40℃~+70℃。5.1.2仪表正常工作环境振动条件应不超过GB/T4439规定的V.H.3级。5.1.3仪表的压力部分一般使用至压力测量范围的3/4。5.2基本误差第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页5.3指示装置5.3.1零点仪表的零标度线位置应符合下列规定；a）压力表的零标度线位置应位于标度的左端；b）真空压力表的零度标准线应低于标度的右端；c）压力真空表的零标度线应位于两种标度的中间，真空部分标度从零向左，压力部分标度从零向右。5.3.2标度仪表标度线的型式和比例应符合JB/T9253规定，其长度标线采用半粗线，对2.5级和4.0级仪表允许采用粗线，粗线的宽度应不大于1.2mm。仪表的中标度线和短标度线的宽度应不大于粗线宽度的1/3。5.3.3指针仪表的指针应符合JB/T9252的规定。5.3.4指针与标度盘间的距离仪表指针与标度盘之间的距离应符合下表规定5.4外观仪表的可见部分应无明显的瑕疵，划伤，接头螺纹应无明显的毛刺和损伤；第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无...
