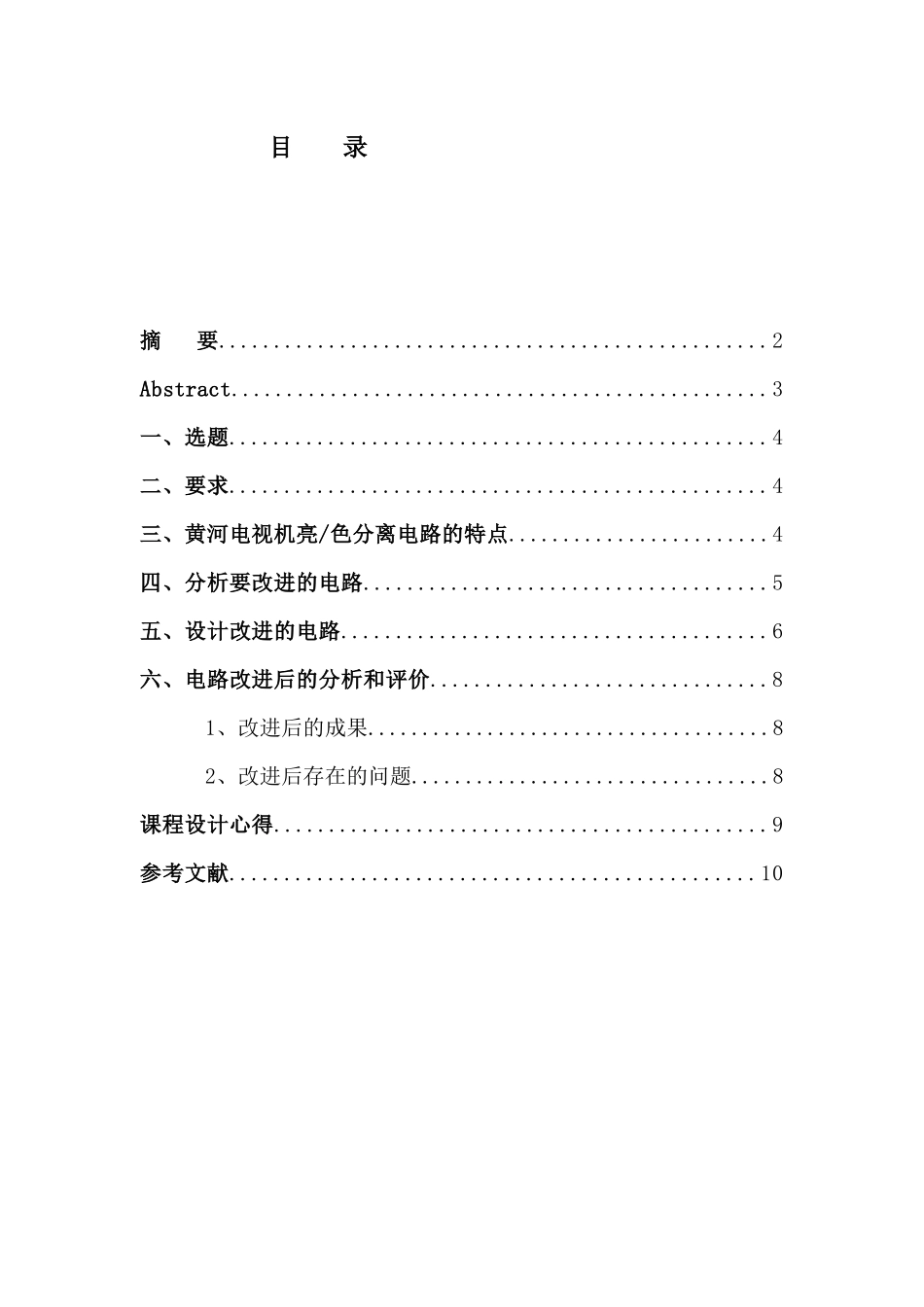

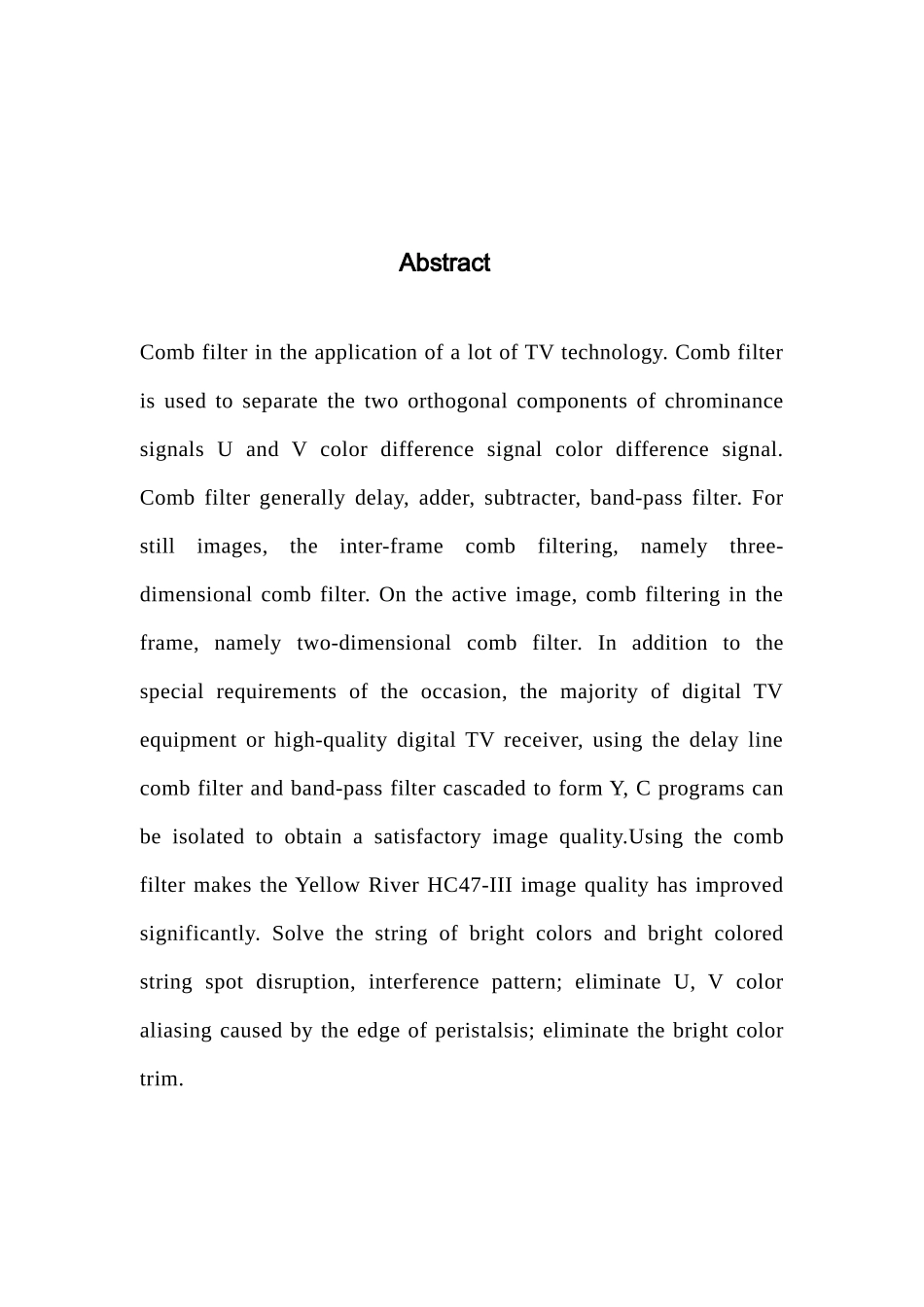

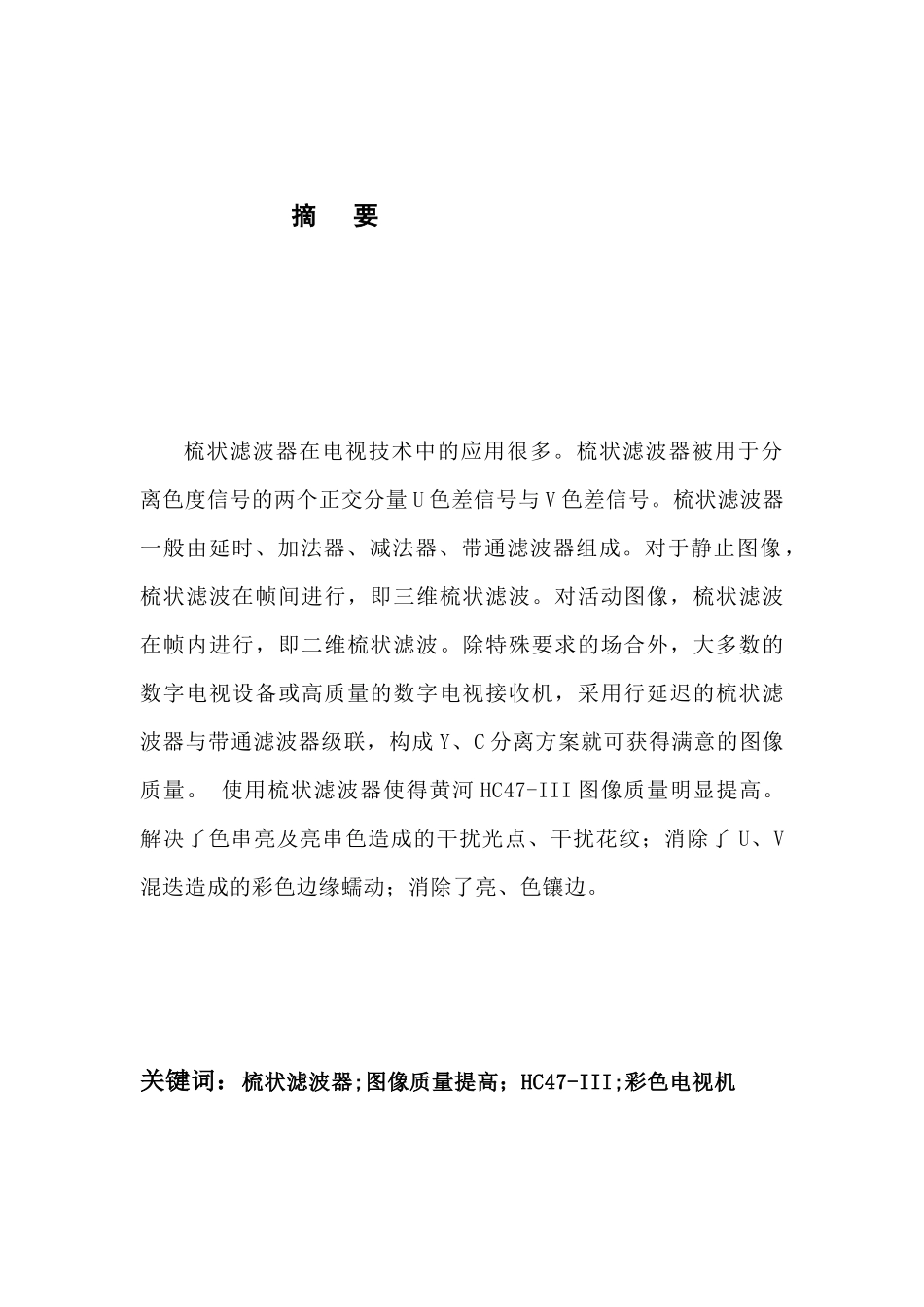

目录摘要..................................................2Abstract.................................................3一、选题.................................................4二、要求.................................................4三、黄河电视机亮/色分离电路的特点........................4四、分析要改进的电路.....................................5五、设计改进的电路.......................................6六、电路改进后的分析和评价...............................81、改进后的成果.....................................82、改进后存在的问题.................................8课程设计心得.............................................9参考文献................................................10摘要梳状滤波器在电视技术中的应用很多。梳状滤波器被用于分离色度信号的两个正交分量U色差信号与V色差信号。梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。对活动图像，梳状滤波在帧内进行，即二维梳状滤波。除特殊要求的场合外，大多数的数字电视设备或高质量的数字电视接收机，采用行延迟的梳状滤波器与带通滤波器级联，构成Y、C分离方案就可获得满意的图像质量。使用梳状滤波器使得黄河HC47-III图像质量明显提高。解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了U、V混迭造成的彩色边缘蠕动；消除了亮、色镶边。关键词：梳状滤波器;图像质量提高；HC47-III;彩色电视机AbstractCombfilterintheapplicationofalotofTVtechnology.CombfilterisusedtoseparatethetwoorthogonalcomponentsofchrominancesignalsUandVcolordifferencesignalcolordifferencesignal.Combfiltergenerallydelay,adder,subtracter,band-passfilter.Forstillimages,theinter-framecombfiltering,namelythree-dimensionalcombfilter.Ontheactiveimage,combfilteringintheframe,namelytwo-dimensionalcombfilter.Inadditiontothespecialrequirementsoftheoccasion,themajorityofdigitalTVequipmentorhigh-qualitydigitalTVreceiver,usingthedelaylinecombfilterandband-passfiltercascadedtoformY,Cprogramscanbeisolatedtoobtainasatisfactoryimagequality.UsingthecombfiltermakestheYellowRiverHC47-IIIimagequalityhasimprovedsignificantly.Solvethestringofbrightcolorsandbrightcoloredstringspotdisruption,interferencepattern;eliminateU,Vcoloraliasingcausedbytheedgeofperistalsis;eliminatethebrightcolortrim.Keywords:combfilter;imagequalitytoimprove;HC47-III;colorTV电视机课程设计报告书一、选题根据常规电视机的缺陷，对提高黄河HC47-III型彩色电视机清晰度的研究，在黄河HC47-III型电视机中应用了梳状滤波器。二、要求1、分析HC47-III型电视机的电路特点2、分析要改进的电路3、设计改进后的电路4、电路改进后的效果自我评价分析三、黄河电视机亮/色分离电路的特点在早期的彩电中Y一C分离电路是采LC带通滤波器和陷波器所组成.将视频信号通过一个窄带(4.43MHZ)带通滤波器,得到色度信号。将视频信号经过一个4.43MHZ的陷波器,抑制掉色度信号,从而得到亮度信号.显然L.C滤波器的品质因数较低,所以Y-C分离度较差,存在较严重的亮色串扰,另外,由于亮度通道加入了陷波器这使得亮度信号受损,使清晰度下降。四、分析要改进的电路4.43MHZ陷波器FBAS信号4.43MHZ带通滤波器Y/C信号的分离是利用它们的频谱间置传输特点进行的，通常有两种分离方法，即频率分离法和频谱分离法。在普通彩色电视中，通常采用频率分离方法将Y/C信号分开。这种方法是利用色度信号以副载波方式传输这一特点(PAL制副载波为4.43MHz，NTSC制副载波为3.58MHz)，用选频电路将Y/C信号分开。一般在亮度信号通道中加一个中心频率(fsc)为色度信号副载波频率的色度陷波、滤波器来吸收色度信号，从而取出亮度信号，同时有色度信号通道加入一个中心频率为色度信号副载波频率的LC带通滤波器，取出色度信号；抑制掉亮度信号(分离的...
