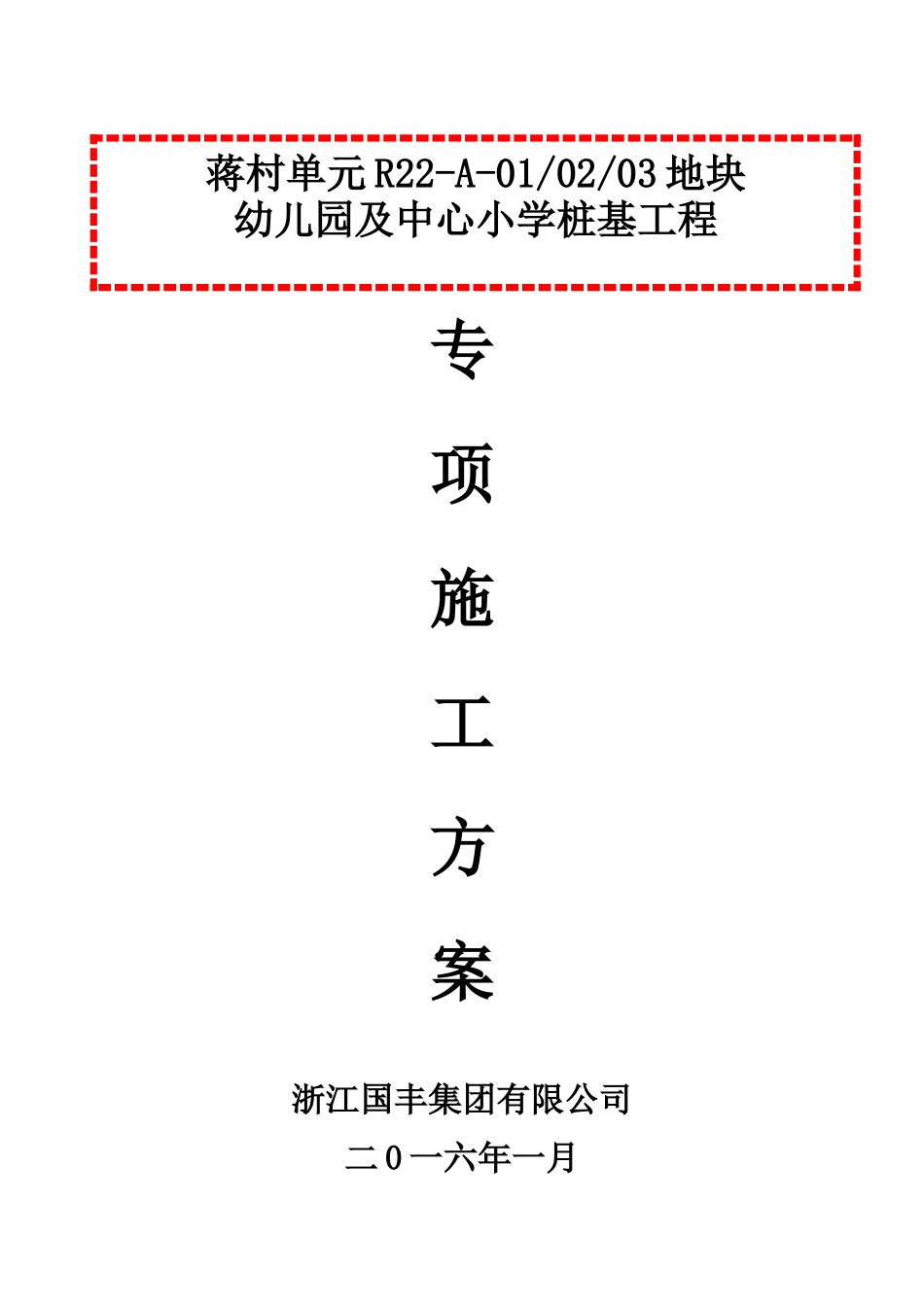

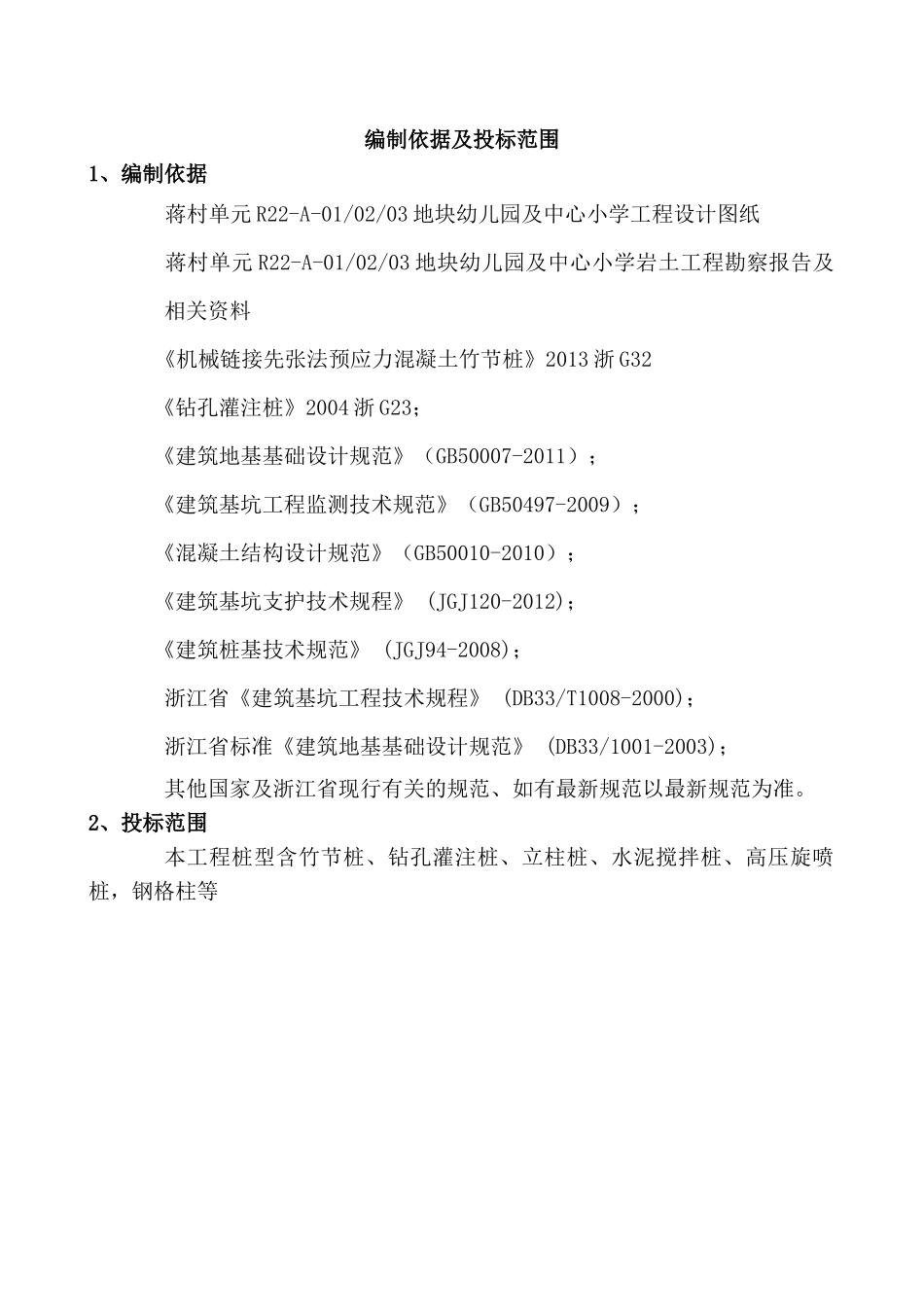

专项施工方案浙江国丰集团有限公司二0一六年一月蒋村单元R22-A-01/02/03地块幼儿园及中心小学桩基工程编制依据及投标范围1、编制依据蒋村单元R22-A-01/02/03地块幼儿园及中心小学工程设计图纸蒋村单元R22-A-01/02/03地块幼儿园及中心小学岩土工程勘察报告及相关资料《机械链接先张法预应力混凝土竹节桩》2013浙G32《钻孔灌注桩》2004浙G23;《建筑地基基础设计规范》(GB50007-2011);《建筑基坑工程监测技术规范》(GB50497-2009);《混凝土结构设计规范》(GB50010-2010);《建筑基坑支护技术规程》(JGJ120-2012);《建筑桩基技术规范》(JGJ94-2008);浙江省《建筑基坑工程技术规程》(DB33/T1008-2000);浙江省标准《建筑地基基础设计规范》(DB33/1001-2003);其他国家及浙江省现行有关的规范、如有最新规范以最新规范为准。2、投标范围本工程桩型含竹节桩、钻孔灌注桩、立柱桩、水泥搅拌桩、高压旋喷桩,钢格柱等第一章工程概况本章从工程简介、施工现场地形、地貌特征、现场施工条件等方面作了叙述。我们通过对设计图纸的研究和分析,制订相应的措施来保证施工的顺利进行。第一节工程简介蒋村单元R22-A-01地块幼儿园项目位于杭州蒋村,场地西侧为蒋村单元R22-A-02地块中学项目,东侧为蒋村单元R22-A-03地块小学项目,南侧为双龙街。本项目总用地面积约为3600m2,总建筑面积约为3780m2,(其中地上建筑面积约为2880m2,地下建筑面积约为900m2。项目为一栋三层的教学楼(层高12.15m),采用钢筋混凝土框架,单柱最大抗压荷载特征值约3500kN/柱;室内地坪±0.00m设计标高为6.00m(1985国家高程),室外地坪为5.00m)。蒋村单元R22-A-02地块中学项目位于杭州蒋村,场地北侧为余杭塘路,南侧为双龙街,西侧为五常港路,东侧为蒋村单元R22-A-03地块小学项目。本项目总用地面积约为27800m2,总建筑面积约为44200m2,其中地上建筑面积约为27798m2,地下建筑面积约为16402m2。项目包括教学楼、生活运动楼、行政办公楼、信息科技楼、宿舍楼、操场以及其他附属楼房等等组成。(其中:一号教学楼、二号教学楼以及行政办公楼为5层(层高19.95m),综合教学楼为3~4层(层高16.05m),生活运动楼为2层(层高16.05m),信息科技楼为2~3层(层高16.05m)以及宿舍楼为6层(层高19.35m),均采用钢筋混凝土框架,单柱最大抗压荷载特征值约4000kN/柱;室内地坪±0.00m设计标高为6.05m(1985国家高程),室外地坪为5.30~6.00m(1985国家高程);局部设地下室1层(预计地下室开挖深度达5.00m)),蒋村单元R22-A-03地块小学项目位于杭州蒋村,场地北侧为余杭塘路,南侧为双龙街,西侧为蒋村单元R22-A-02地块中学项目,东侧为五常港。本项目总用地面积约为39300m2,总建筑面积约为52190m2,其中地上建筑面积约为31440m2,地下建筑面积约为15010m2。项目包括教学楼、生活运动楼、行政办公楼、信息科技楼、宿舍楼、操场以及其他附属楼房等等组成。(其中一号教学楼、二号教学楼、三号教学楼、综合教学楼以及行政办公楼为4层(层高17.10m),生活运动楼为2层(层高17.10m),信息科技楼为2~3层(层高13.20m)以及宿舍楼为5层(层高15.40m),均采用钢筋混凝土框架,单柱最大抗压荷载特征值约5000kN/柱;室内地坪±0.00m设计标高为7.10m(1985国家高程),室外地坪为5.00~6.15m(1985国家高程);局部设地下室1层(预计地下室开挖深度达5.00m),抗震设防类别为丙类)。本工程桩型含竹节桩、钻孔灌注桩、立柱桩、水泥搅拌桩、高压旋喷桩,钢格柱等,暂定工程量如下表:序号项目编码项目名称项目特征计量单位数量中学教学楼1#楼桩基工程1010301002001预制钢筋混凝土管桩T-PHC-AB500-460(110)-12-12-10根122010301002002预制钢筋混凝土管桩T-PHC-AB500-460(110)-12-12-10根363010301002003预制钢筋混凝土管桩T-PHC-AB600-560(120)-12-12-10根54010301002004预制钢筋混凝土管桩T-PHC-AB600-560(120)-12-12-10根6小学风雨操场桩基工程5010301002005预制钢筋混凝土管桩T-PHC-AB500-460(110)-12-12-7根126010301002006预制钢筋混凝土管桩T-PHC-AB500-460(110)-12-12-7根147010301002007预制钢筋混凝土管桩T-PH...
