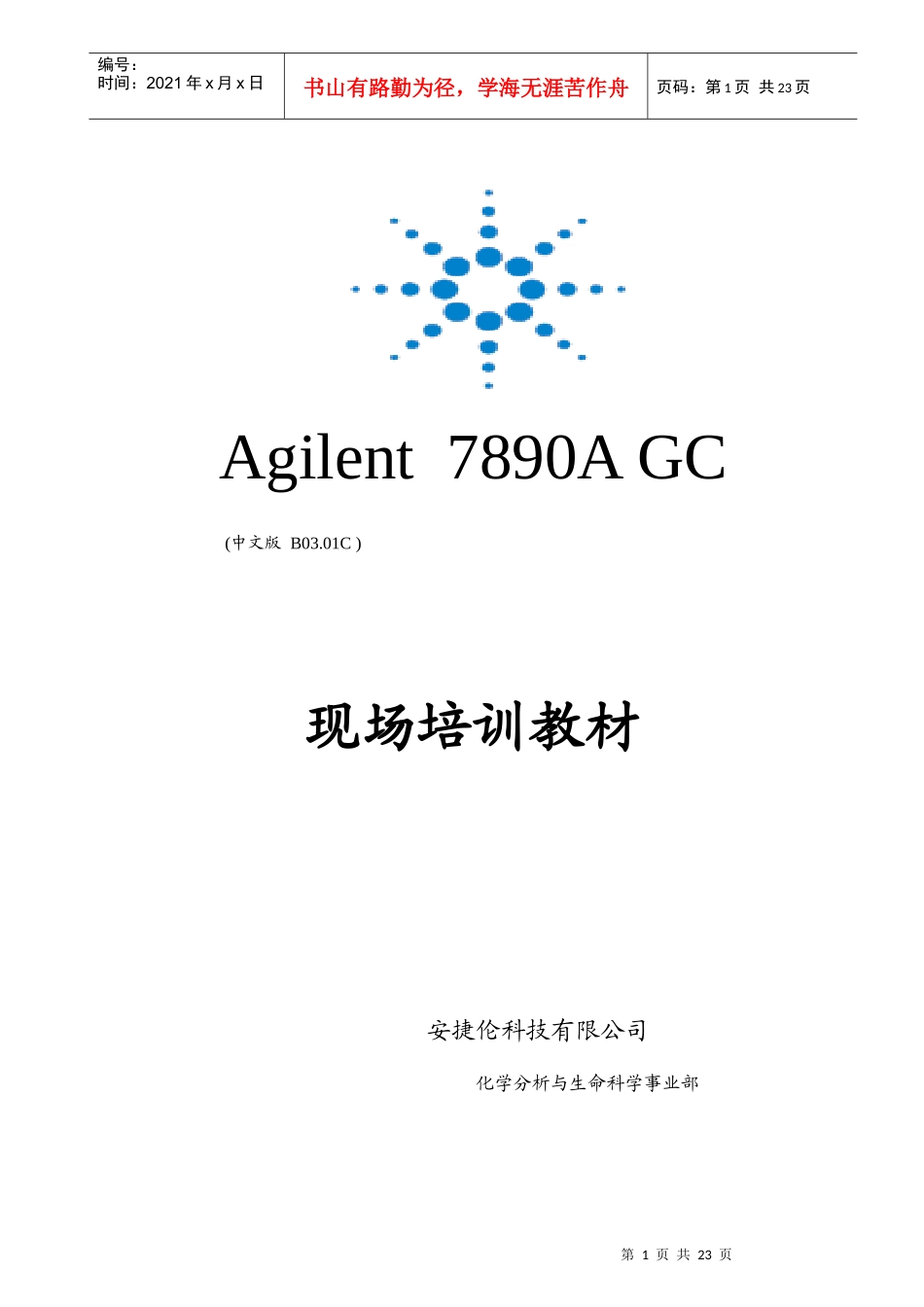

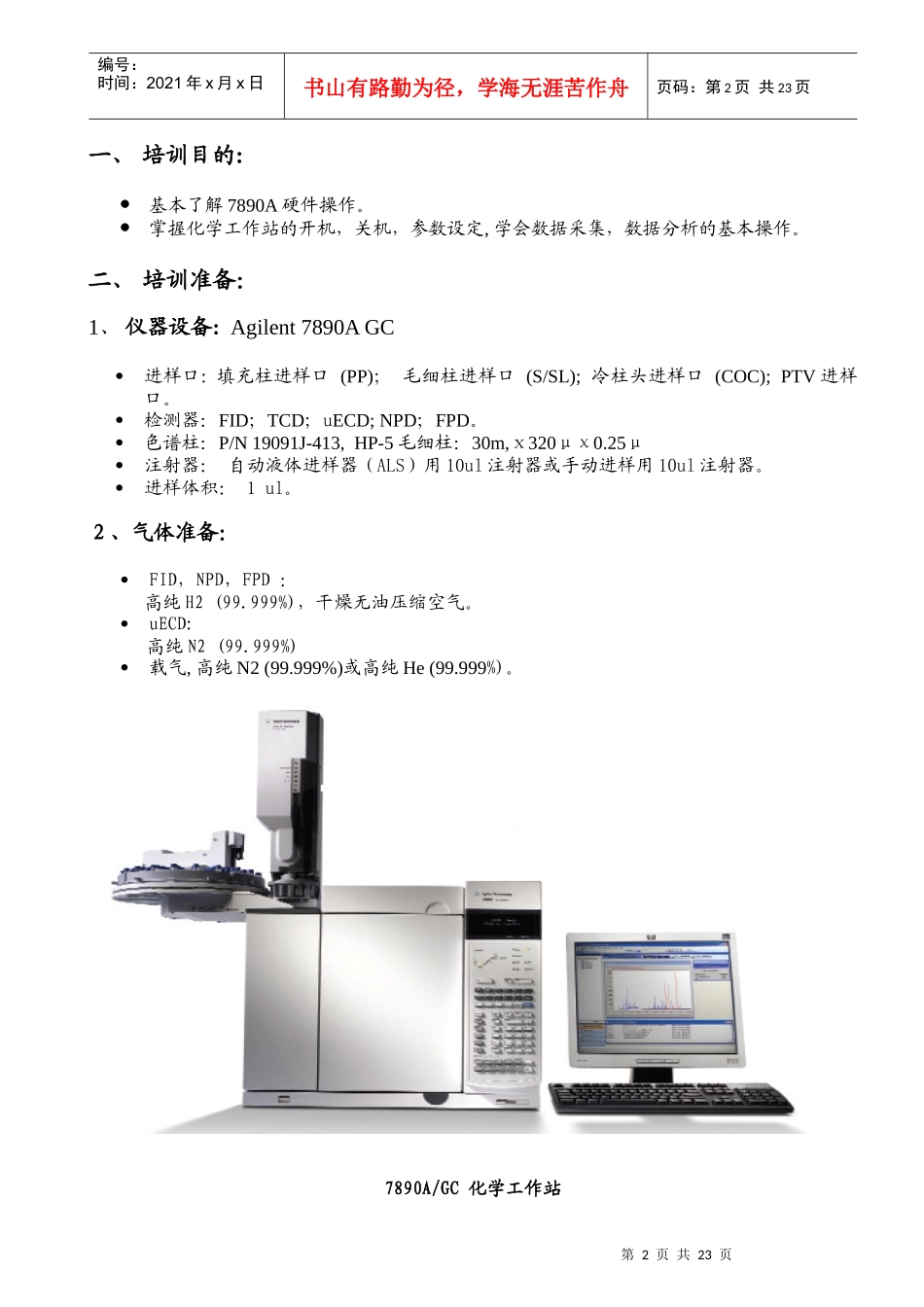

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页Agilent7890AGC(中文版B03.01C)现场培训教材安捷伦科技有限公司化学分析与生命科学事业部第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页一、培训目的:基本了解7890A硬件操作。掌握化学工作站的开机，关机，参数设定,学会数据采集，数据分析的基本操作。二、培训准备：1、仪器设备:Agilent7890AGC进样口:填充柱进样口(PP)；毛细柱进样口(S/SL);冷柱头进样口(COC);PTV进样口。检测器：FID；TCD；uECD;NPD；FPD。色谱柱：P/N19091J-413,HP-5毛细柱：30m,ⅹ320μχ0.25μ注射器：自动液体进样器（ALS）用10ul注射器或手动进样用10ul注射器。进样体积：1ul。２、气体准备：FID，NPD，FPD：高纯H2(99.999%)，干燥无油压缩空气。uECD:高纯N2(99.999%)载气,高纯N2(99.999%)或高纯He(99.999%)。7890A/GC化学工作站第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页基本操作步骤:(一)、开机:1、打开气源（按相应的所需气体），He,空气或O2分压为0.5Mpa,H2为0.2Mpa。2、打开计算机，进入中文WindowsXP画面。3、打开7890AGC电源开关。等7890通过自检。4、双击桌面的“仪器1联机”图标；（或点击屏幕左下角“开始”，选择“程序”，选择“安捷伦化学工作站”，选择“仪器1联机”，则化学工作站自动与7890A通讯，进入的工作站界面如下图：（通讯成功后，7890A的遥控灯Remote亮）5、从“视图”菜单中选择“方法和运行控制”画面，点击“化学工作站状态”，使其命令前有“√”标志，点击“全部菜单”，使之显示为“短菜单”来调用所需的界面。第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页（二）7890A配置编辑:1、点击“仪器”菜单,选择“GC配置…”进入如图所示画面。在“连接”画面下，输入GC名称：如“GC7890”；可在“注释”处输入7890A的配置，如“7890GCwithFIDFPD”。点击“获得GC配置”按钮获取7890A的配置。2、自动进样器配置设定：点击“配置”按钮,点击“自动进样器”子按钮进入如下图所示画面，输入注射器的体积，如“10ul”；选择溶剂清洗模式：如A，B。---若无ALS,则无此内容。3、模块配置设定：第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页点击“模块”按钮进入下图所示画面，点击下拉式箭头，分别选择进样口、检测器、APC、PCM的气体类型。对于FID、FPD要输入点火下限值，如2.0PA;NPD要输入激发电压，如2.8V(要现场输入信号为30PA的电压)；PCM要在PCMC-2处选择前压或后压控制，如选择“前级压力”。4、柱参数设定：点击“色谱柱”按钮，进入柱参数设定画面，在“+/-”下方第一行空白按钮处，双击鼠标，进入“从目录选择色谱柱1”画面，点击“向目录添加色谱柱”按钮进入柱库，从柱子库中选择您安装的的柱子，如19091J-413。然后点击“确定”钮，则该柱被加到目录中，并选中它，点击“确定”。点击该柱对应下拉式箭头选择连接的进样口、检测器及加热类型。如：前进样口、前检测器、柱箱。同样方法添加其它柱子。第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页5、其它项设定点击“其它”进入其它项设定，选择压力单位：psi；输入柱子的最大耐高温：如：325℃（19091J-413柱）。若阀用于进样，在阀类型区域选择阀号，并选择类型为“开关阀”,（仪器上有几个阀就选几个,与时间表配合使用进行阀进样）。点击“确定”退出配置画面。第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页（三）数据采集方法编辑:1.开始编辑完整方法:从“方法”菜单中选择“编辑完整方法…”项，如下图所示，选中除“数据分析”外的三项，点击“确定”，进入下一画面。2、方法信息:在“方法注释”中输入方法的信息（如，thisisfortest!），点击“确定”进入下一画面。3、进样器设...
