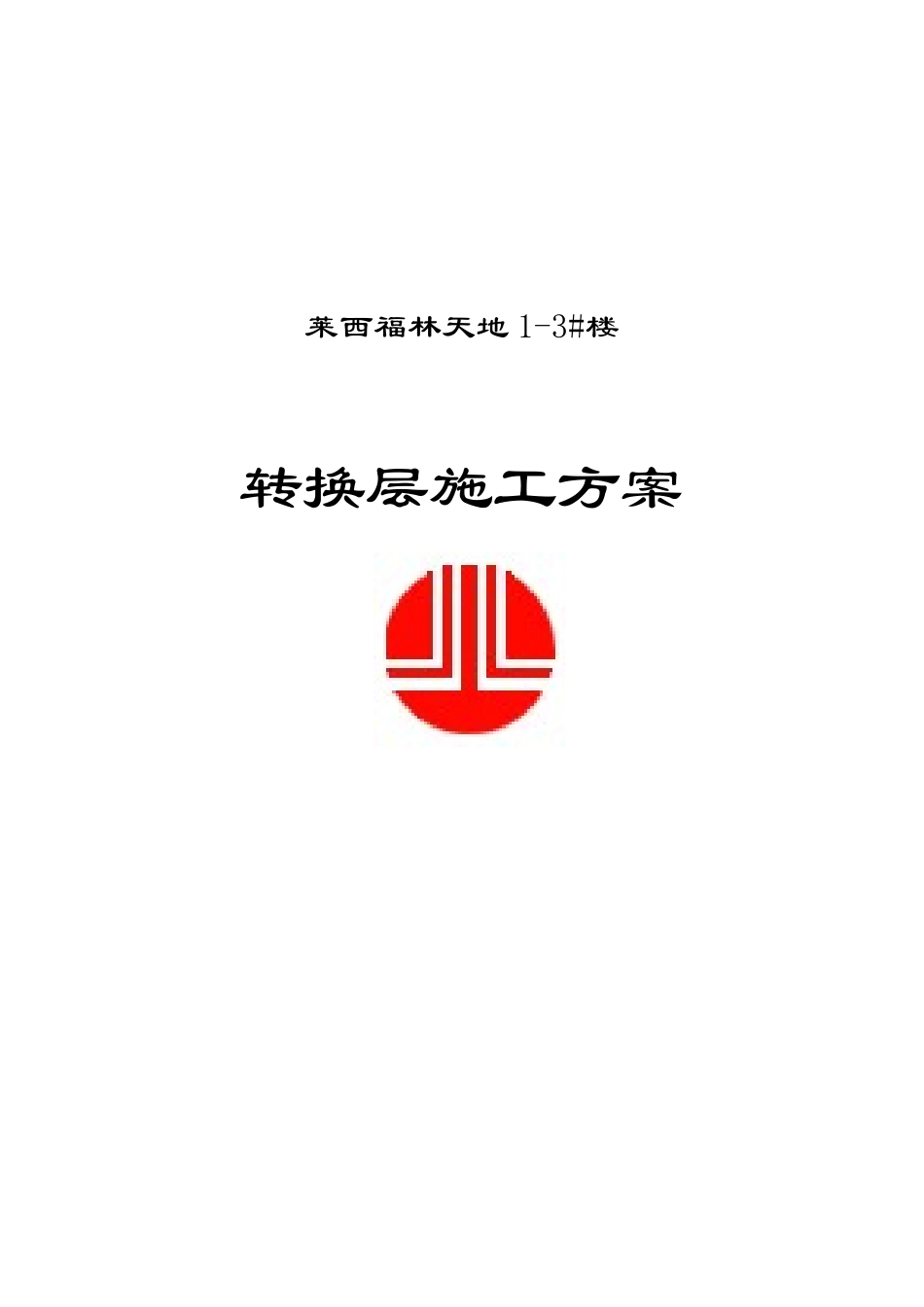

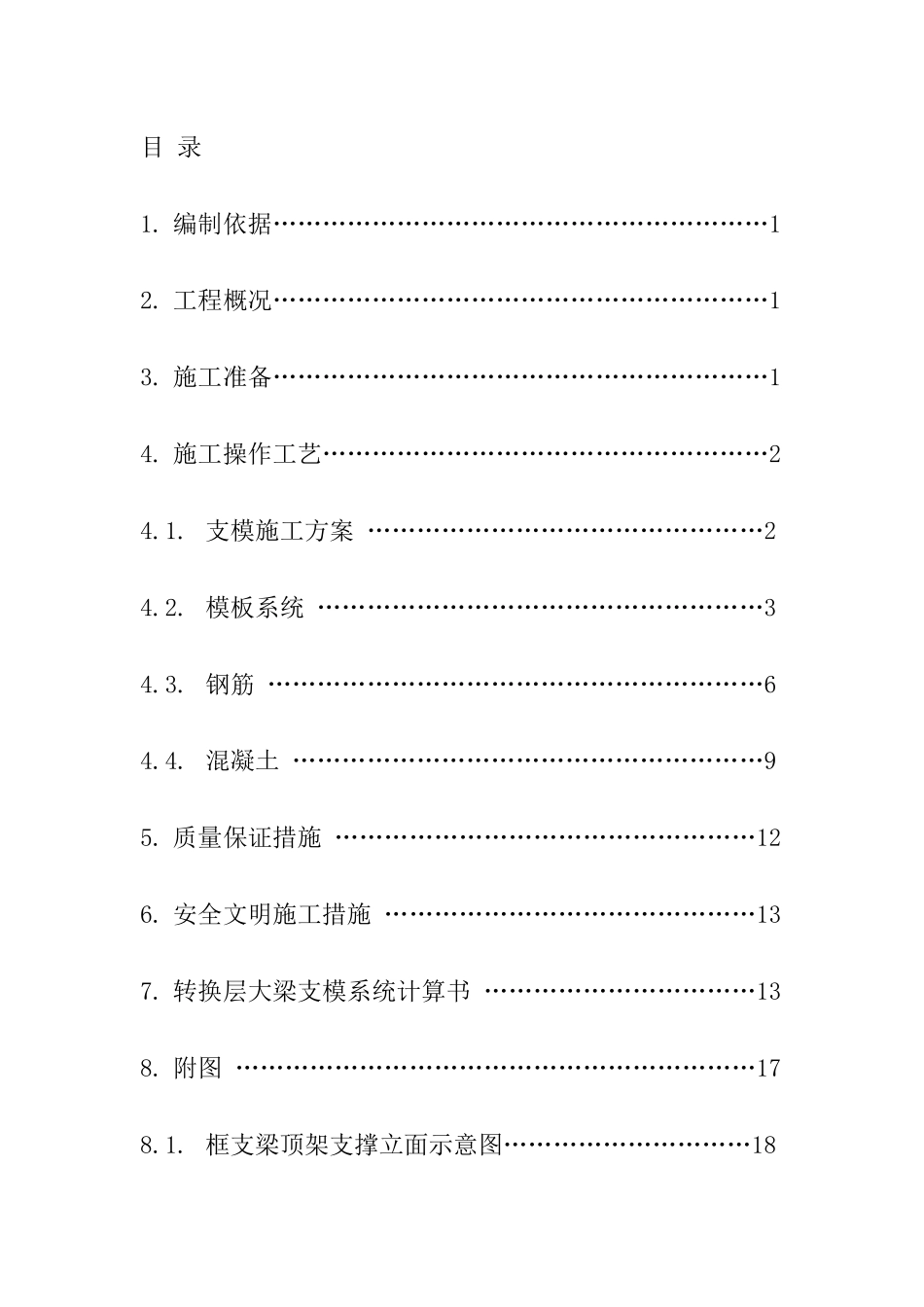

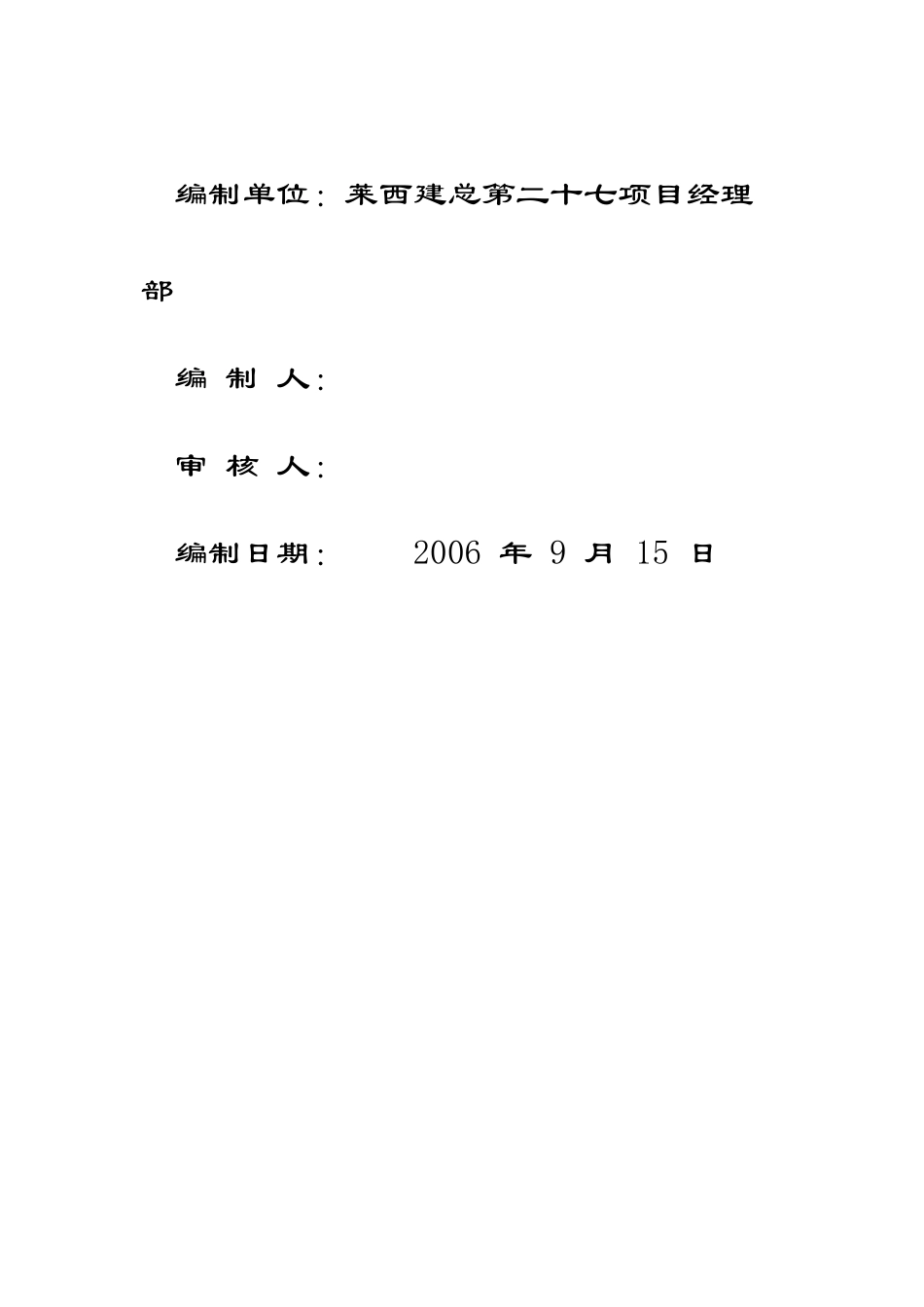

莱西福林天地1-3#楼转换层施工方案编制单位：莱西建总第二十七项目经理部编制人：审核人：编制日期：2006年9月15日目录1.编制依据……………………………………………………12.工程概况……………………………………………………13.施工准备……………………………………………………14.施工操作工艺………………………………………………24.1.支模施工方案…………………………………………24.2.模板系统………………………………………………34.3.钢筋……………………………………………………64.4.混凝土…………………………………………………95.质量保证措施……………………………………………126.安全文明施工措施………………………………………137.转换层大梁支模系统计算书……………………………138.附图………………………………………………………178.1.框支梁顶架支撑立面示意图…………………………188.2.框支梁顶架支撑剖面示意图…………………………181.编制依据《施工图纸》《建筑工程施工质量验收统一标准》GB50300-2001《混凝土结构工程施工质量验收规范》GB50204-2002《高层混凝土结构技术规程》JGJ3-2003《混凝土结构工程施工平面整体表示法制图规范和构造详图》03G101-12.工程概况本工程1#2#3##楼坐落在联体车库上，车库部分为框架结构，住宅为剪力墙结构，底板基础采用筏型基础，建筑结构安全等级二级，设计使用年限50年，建筑抗震设防类别丙类，地基基础设计等级丙级，剪力墙抗震等级6层以下为一级7层以上为三级，框架抗震等级四层以下为二级，柱抗震等级四层以下为一级，室外楼梯、雨棚、沿口、地下部分与土接触的结构砼环境为二b类，其它结构砼环境为一类四层为转换层，结构标高17.95m，此标高层面积约1000㎡。层高5.1m，楼板厚180mm。3.施工准备：3.1.材料3.1.1.钢管：应有产品质量合格证，表面锈蚀深度应小于0.5mm，6米长钢管弯曲变形应小于10mm。3.1.2.扣件：旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，扣件均应刷机油作防锈处理。3.1.3.方木：松木50×70。3.1.4.模板：10厚竹胶板。3.1.5.水泥：42.5R普通硅酸盐水泥。3.1.6.石子：粒径10～25mm，含泥量小于1%。3.1.7.砂：中砂，含泥量小于3%。3.1.8.外加剂：由混凝土供应商根据不同砼强度进行控制。3.2.机具（每栋楼）3.2.1.塔吊：QTZ63塔吊一台。3.2.2.混凝土输送泵：HBT80型号泵两台。3.2.3.振捣棒：Ф50、6m长振捣棒六台。3.3.技术准备熟悉施工图和施工方案，特别是模板支承系统的稳定性和安全性注意事项。4.施工操作工艺4.1.支模施工方案本工程采用Ф48×3.5钢管模板支撑系统，详见图。4.1.1.侧模大梁侧模采用10厚胶合板、50mm×70mm木枋，以Ф48×3.5钢管、纵向间距500，水平方向400对拉螺栓加固。为了防止大梁在浇筑混凝土时向一侧倾斜，采用脚手架的水平钢管和斜撑钢管加固。4.1.2.梁底模板支撑确定梁底的模板支撑系统是转换层大梁的施工关键，它直接影响结构施工安全、工程质量和施工成本，该转换层大梁施工时其下层为三层网点楼面，不具备单独承受大梁底部荷重的能力，需二层楼面共同承担转换层大梁施工时所有荷重。4.1.2.1.梁底模板梁底模板采用10厚胶合板，通过50×70松木档@150传至纵向水平钢管Ф48×3.5，再传至下面3根立杆Ф48×3.5钢管。4.1.2.2.三层顶楼面上模板支承系统转换层大梁梁底下有3根立柱钢管Ф48×3.5@500，承受所有大梁施工荷重，除纵向与横向扫地杆外，其上一层水平杆步高为1450mm,为了确保大梁施工的稳定性，大梁下部设置纵向与横向剪刀撑Ф48×3.5钢管。转换层大梁的钢管支承系统与两侧楼板支模钢管连成整体，提高整个支模体系的刚度与稳定性。4.1.2.3.二层顶楼面上模板支承系统由于施工进度要求，在施工转换层大梁时，三层顶楼面混凝土强度仅达到设计强度的70%左右，故施工四层楼面混凝土的模板支承系统不能拆除，即二层顶楼面上所有支模钢管不能拆除。这表明已施工完毕的二层与三层楼板来承担转换层大梁楼面的施工荷载。4.2.模板系统4.2.1.在三层顶楼面上大梁部位放置50×70垫木，@400，在垫木上放置立杆Ф48×3.5钢管3根，...
