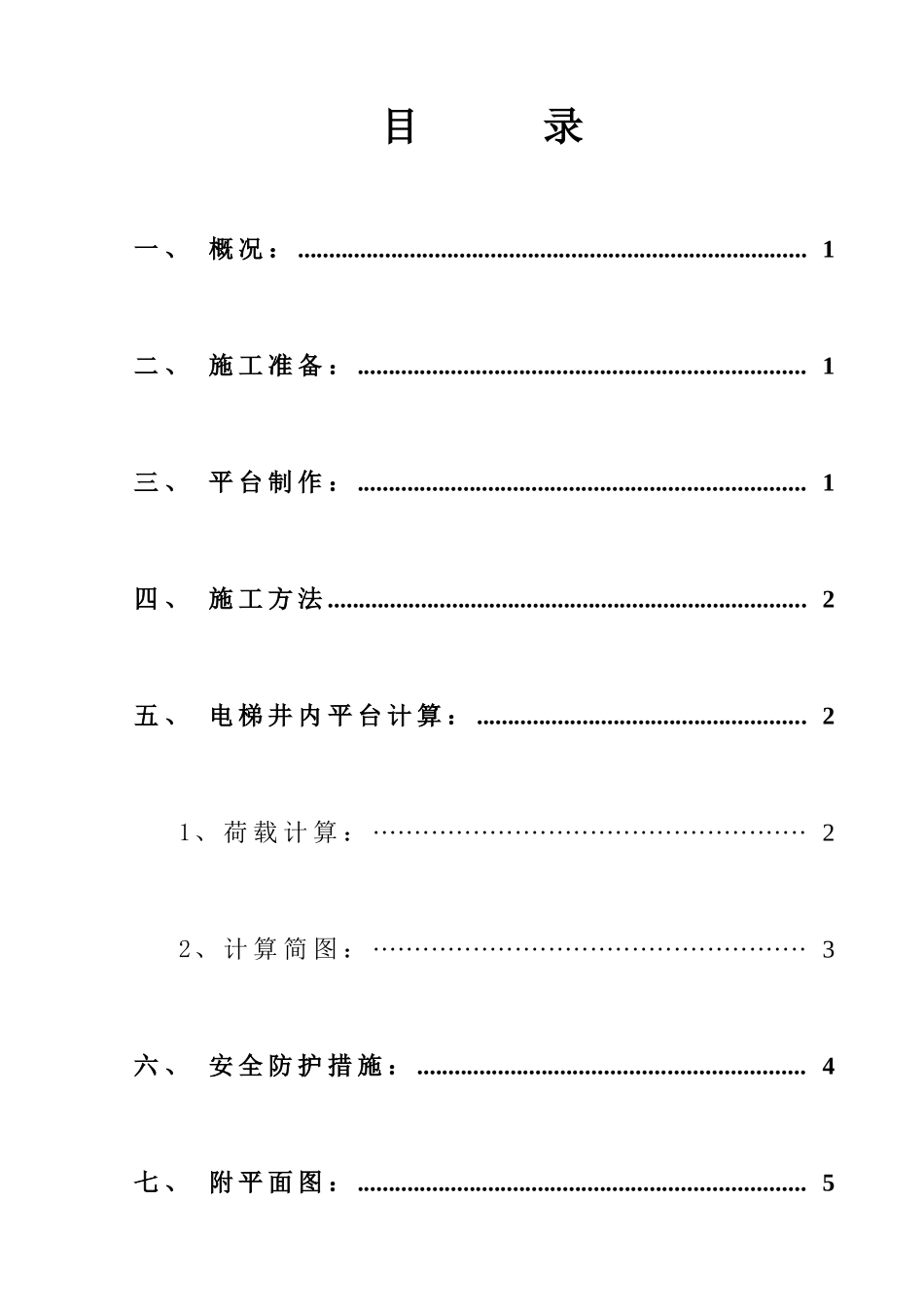

电梯井平台施工方案1VIP免费

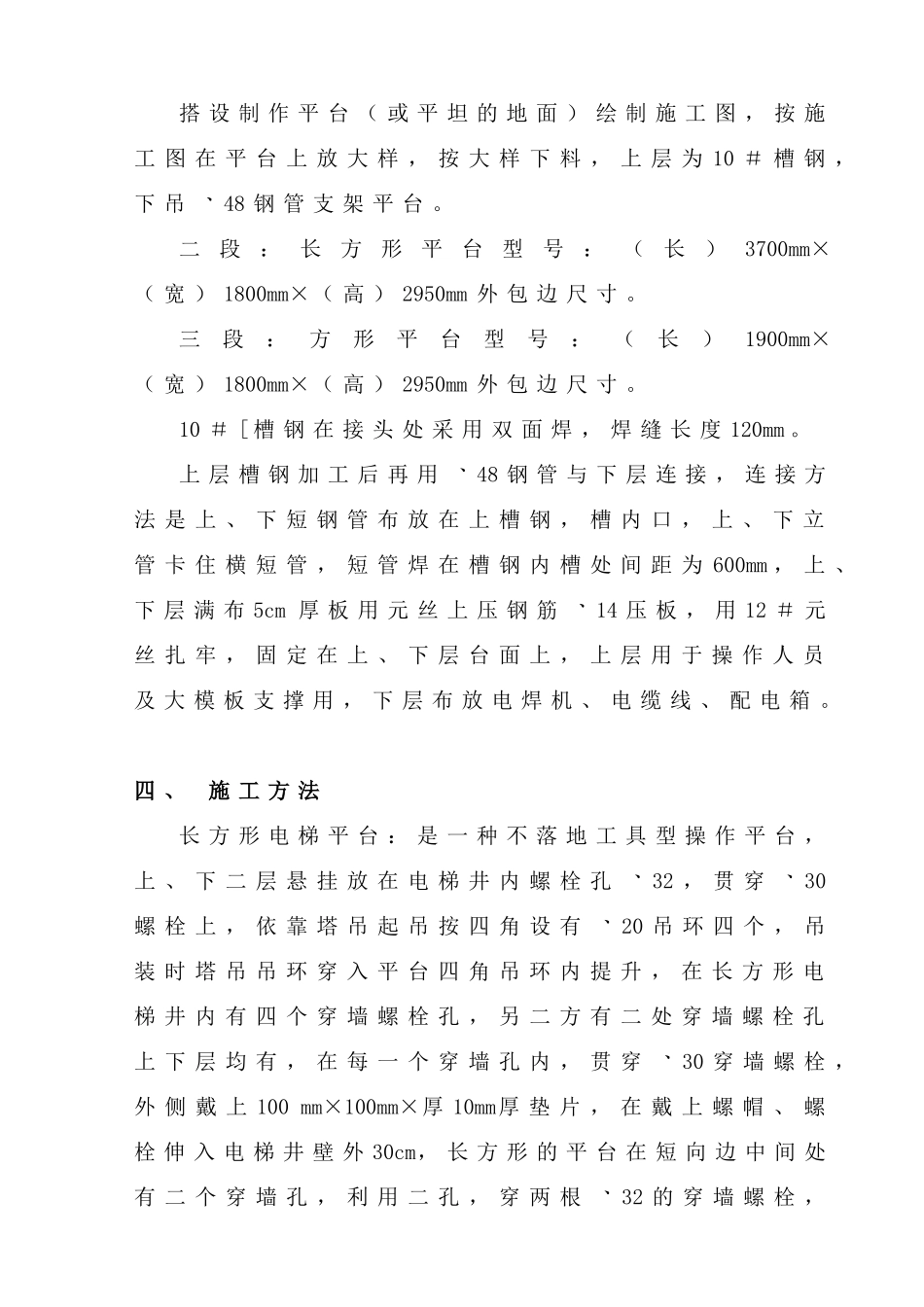

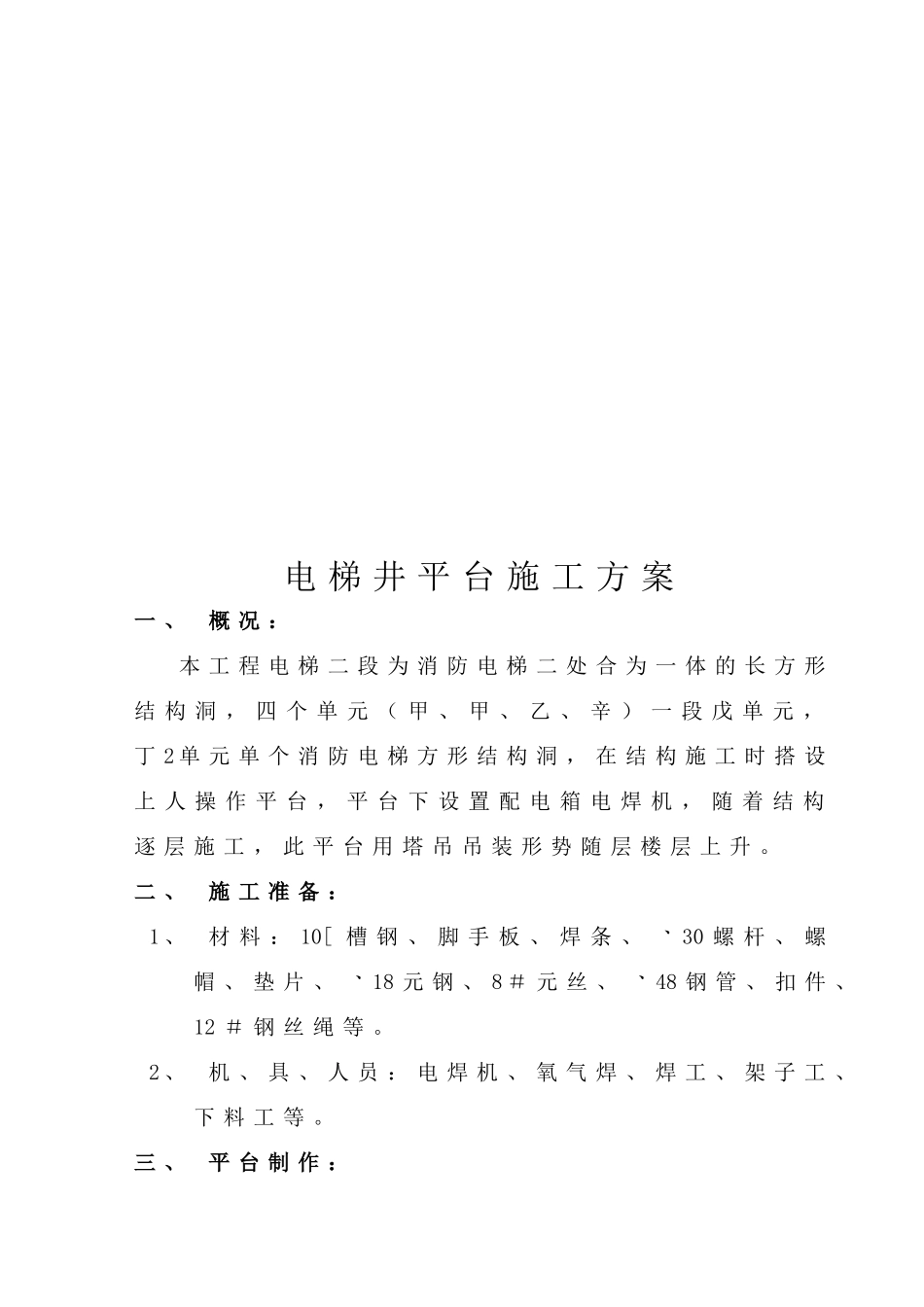

目录一、概况：..................................................................................1二、施工准备：........................................................................1三、平台制作：........................................................................1四、施工方法.............................................................................2五、电梯井内平台计算：.....................................................21、荷载计算：····················································22、计算简图：····················································3六、安全防护措施：..............................................................4七、附平面图：........................................................................5电梯井平台施工方案一、概况：本工程电梯二段为消防电梯二处合为一体的长方形结构洞，四个单元（甲、甲、乙、辛）一段戊单元，丁2单元单个消防电梯方形结构洞，在结构施工时搭设上人操作平台，平台下设置配电箱电焊机，随着结构逐层施工，此平台用塔吊吊装形势随层楼层上升。二、施工准备：1、材料：10[槽钢、脚手板、焊条、30螺杆、螺帽、垫片、18元钢、8＃元丝、48钢管、扣件、12＃钢丝绳等。2、机、具、人员：电焊机、氧气焊、焊工、架子工、下料工等。三、平台制作：搭设制作平台（或平坦的地面）绘制施工图，按施工图在平台上放大样，按大样下料，上层为10＃槽钢，下吊48钢管支架平台。二段：长方形平台型号：（长）3700mm×（宽）1800mm×（高）2950mm外包边尺寸。三段：方形平台型号：（长）1900mm×（宽）1800mm×（高）2950mm外包边尺寸。10＃[槽钢在接头处采用双面焊，焊缝长度120mm。上层槽钢加工后再用48钢管与下层连接，连接方法是上、下短钢管布放在上槽钢，槽内口，上、下立管卡住横短管，短管焊在槽钢内槽处间距为600mm，上、下层满布5cm厚板用元丝上压钢筋14压板，用12＃元丝扎牢，固定在上、下层台面上，上层用于操作人员及大模板支撑用，下层布放电焊机、电缆线、配电箱。四、施工方法长方形电梯平台：是一种不落地工具型操作平台，上、下二层悬挂放在电梯井内螺栓孔32，贯穿30螺栓上，依靠塔吊起吊按四角设有20吊环四个，吊装时塔吊吊环穿入平台四角吊环内提升，在长方形电梯井内有四个穿墙螺栓孔，另二方有二处穿墙螺栓孔上下层均有，在每一个穿墙孔内，贯穿30穿墙螺栓，外侧戴上100mm×100mm×厚10mm厚垫片，在戴上螺帽、螺栓伸入电梯井壁外30cm，长方形的平台在短向边中间处有二个穿墙孔，利用二孔，穿两根32的穿墙螺栓，在下层平台中套上保险钢丝绳，10＃绳减轻上、下穿墙螺栓重量。拆除时，塔吊吊起取出上、下层穿墙螺栓，然后起吊，依次层数上升。方形电梯井平台：是一种不落地型操作平台，悬挂放在电梯井螺栓上，依靠塔吊分层提升，四角设有18吊环四处，吊装时塔吊吊环穿入吊环内提升，每方设有穿墙232螺栓孔分上、下两层相同，内穿30螺栓伸入电梯井壁内30cm，平台布放后在30螺栓外端戴上100mm×100mm×厚10mm垫片，在戴上螺栓拧紧，拆除时，塔吊吊起，取出上、下层穿墙螺栓，然后起吊依次上升层数而吊升平台。五、电梯井内平台计算：平台采用10＃槽钢，宽度按1.8m计算，挂钩螺栓采用30元钢。1、荷载计算：平台承重1.8m范围荷载计算：（1）操作人员荷载：1.8m内电梯井内1人操作，按750N计，总计：0.75KN。（2）脚手板自重：3.8m×0.035KN＝0.133KN（3）10＃槽钢自重：4×3.8m+1.8×4×0.01KN/m=0.224KN①+②+③=0.75KN+0.133KN+0.224KN=1.104KN2、计算简图：FBFA1.8m(3.7m)（1）操作人员及工具荷载视为平台宽度方向均匀分布荷载，化为节点集中荷载：F1＝（0.75+1）/3=1.75KN（2）内力计算：按平台架进行计算，各构件内力值：FA=F1+F2=4.48KN。FA+FB=2×R=2×4.48KN=8.96KN。M=1/2×R×L=1/2×4.48×2=8.96KNσ=8.9...
