玻化微珠保温施工方案VIP免费

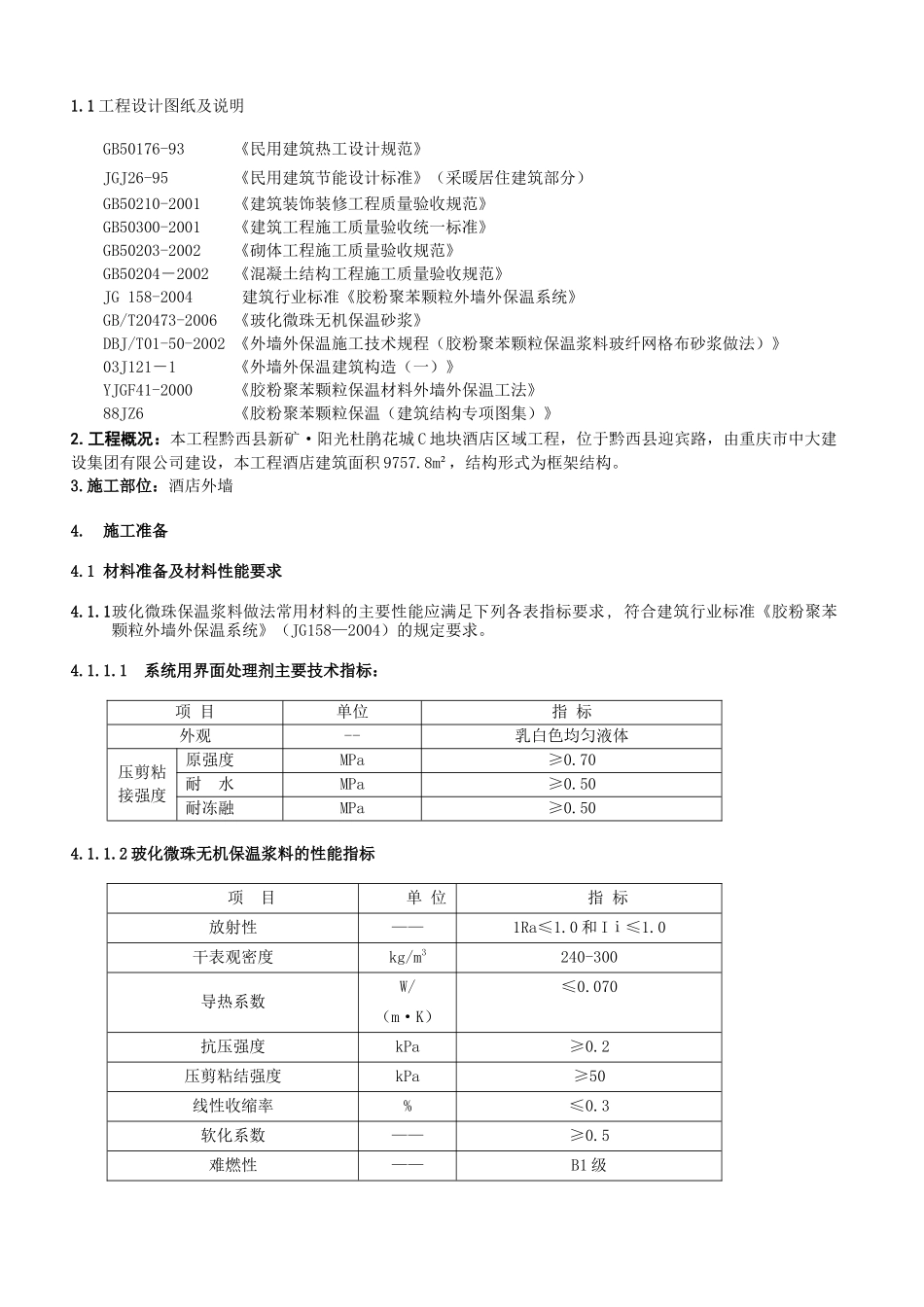

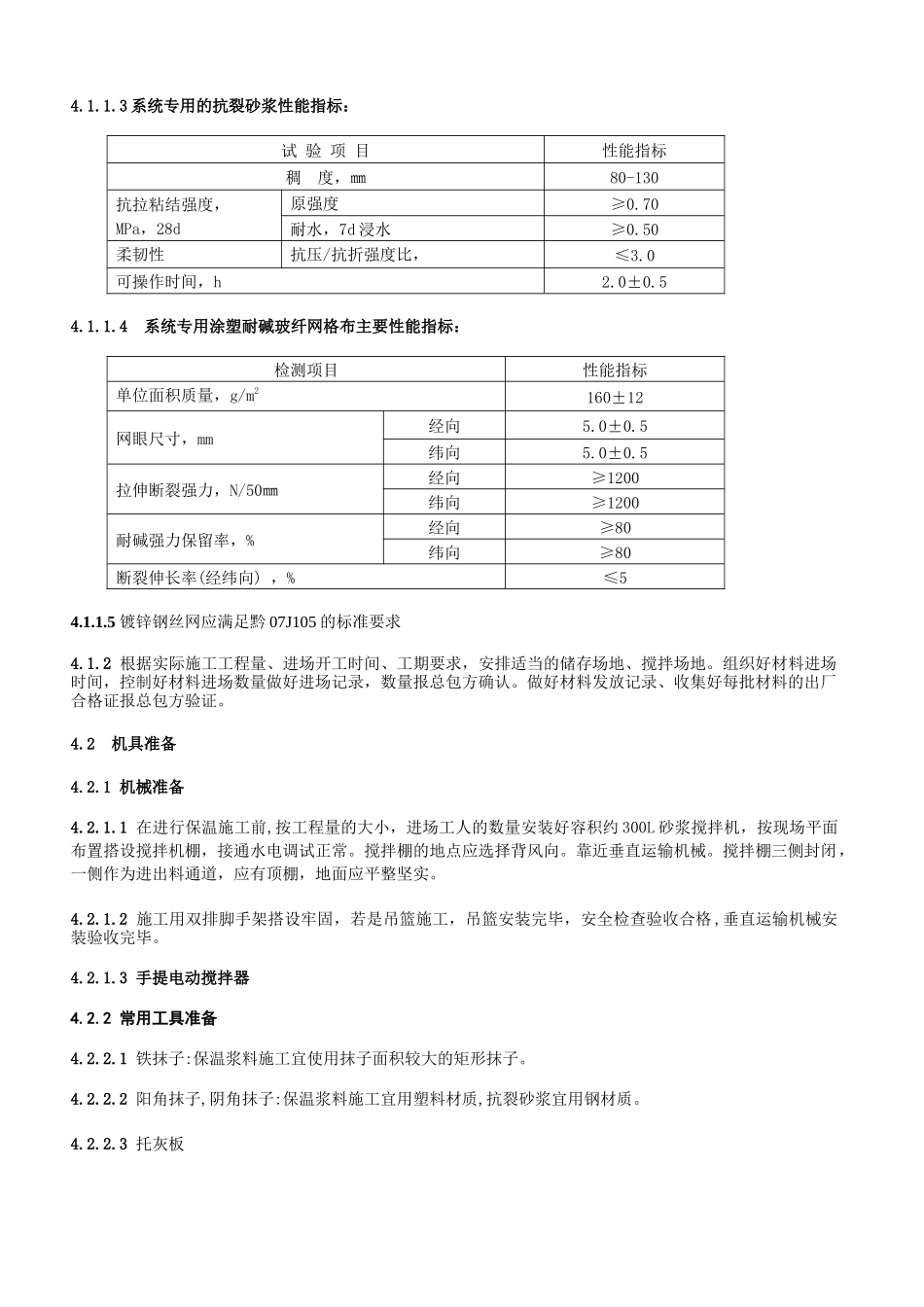

无机中空玻化微珠外墙保温系统施工方案1编制依据及节能计算1.1工程设计图纸及说明GB50176-93《民用建筑热工设计规范》JGJ26-95《民用建筑节能设计标准》（采暖居住建筑部分）GB50210-2001《建筑装饰装修工程质量验收规范》GB50300-2001《建筑工程施工质量验收统一标准》GB50203-2002《砌体工程施工质量验收规范》GB50204－2002《混凝土结构工程施工质量验收规范》JG158-2004建筑行业标准《胶粉聚苯颗粒外墙外保温系统》GB/T20473-2006《玻化微珠无机保温砂浆》DBJ/T01-50-2002《外墙外保温施工技术规程（胶粉聚苯颗粒保温浆料玻纤网格布砂浆做法）》03J121－1《外墙外保温建筑构造（一）》YJGF41-2000《胶粉聚苯颗粒保温材料外墙外保温工法》88JZ6《胶粉聚苯颗粒保温（建筑结构专项图集）》2.工程概况：本工程黔西县新矿·阳光杜鹃花城C地块酒店区域工程，位于黔西县迎宾路，由重庆市中大建设集团有限公司建设，本工程酒店建筑面积9757.8m²，结构形式为框架结构。3.施工部位：酒店外墙4.施工准备4.1材料准备及材料性能要求4.1.1玻化微珠保温浆料做法常用材料的主要性能应满足下列各表指标要求,符合建筑行业标准《胶粉聚苯颗粒外墙外保温系统》（JG158—2004）的规定要求。4.1.1.1系统用界面处理剂主要技术指标：项目单位指标外观--乳白色均匀液体压剪粘接强度原强度MPa≥0.70耐水MPa≥0.50耐冻融MPa≥0.504.1.1.2玻化微珠无机保温浆料的性能指标项目单位指标放射性——1Ra≤1.0和Iⅰ≤1.0干表观密度kg/m3240-300导热系数W/（m·K）≤0.070抗压强度kPa≥0.2压剪粘结强度kPa≥50线性收缩率%≤0.3软化系数——≥0.5难燃性——B1级4.1.1.3系统专用的抗裂砂浆性能指标：试验项目性能指标稠度，㎜80-130抗拉粘结强度，MPa，28d原强度≥0.70耐水，7d浸水≥0.50柔韧性抗压/抗折强度比，≤3.0可操作时间，h2.0±0.54.1.1.4系统专用涂塑耐碱玻纤网格布主要性能指标：检测项目性能指标单位面积质量，g/m2160±12网眼尺寸，mm经向5.0±0.5纬向5.0±0.5拉伸断裂强力，N/50㎜经向≥1200纬向≥1200耐碱强力保留率，%经向≥80纬向≥80断裂伸长率(经纬向)，%≤54.1.1.5镀锌钢丝网应满足黔07J105的标准要求4.1.2根据实际施工工程量、进场开工时间、工期要求，安排适当的储存场地、搅拌场地。组织好材料进场时间，控制好材料进场数量做好进场记录，数量报总包方确认。做好材料发放记录、收集好每批材料的出厂合格证报总包方验证。4.2机具准备4.2.1机械准备4.2.1.1在进行保温施工前,按工程量的大小，进场工人的数量安装好容积约300L砂浆搅拌机，按现场平面布置搭设搅拌机棚，接通水电调试正常。搅拌棚的地点应选择背风向。靠近垂直运输机械。搅拌棚三侧封闭，一侧作为进出料通道，应有顶棚，地面应平整坚实。4.2.1.2施工用双排脚手架搭设牢固，若是吊篮施工，吊篮安装完毕，安全检查验收合格,垂直运输机械安装验收完毕。4.2.1.3手提电动搅拌器4.2.2常用工具准备4.2.2.1铁抹子:保温浆料施工宜使用抹子面积较大的矩形抹子。4.2.2.2阳角抹子,阴角抹子:保温浆料施工宜用塑料材质,抗裂砂浆宜用钢材质。4.2.2.3托灰板4.2.2.4杠尺:铝合金杠尺长度2-2.5m和长度1.5m两种。4.2.2.5靠尺:木靠尺2-3m没单面为八字尺。4.2.2.6猪鬃刷:2寸4.2.2.7方头铁锹4.2.2.8筛子:孔径2.5-3.0㎜。4.2.2.9手推车4.2.2.10木方尺:单边长不小于15㎝。4.2.2.11常用的检测工具：经纬仪及放线工具、2m托线板/杠尺、方尺、探针、钢尺等。4.3基层准备4.3.1保温施工前应会同相关部门做好结构验收的确认.外墙面基层的垂直度和平整度应符合现行国家施工及验收规范要求.进行隐蔽施工前应做如下的检查工作.总包方将各大角的控制钢垂线安装完毕.高层建筑钢垂线用经纬仪检验合格.4.3.2外墙面的阳台栏杆,雨漏管托架,外挂消防梯等安装完毕.墙面的暗埋管线、线盒、预埋件应提前安装完毕，并应考虑到保温层的厚度影响。4.3.3外窗的辅框安装完毕。4.3.4墙面脚手架孔,穿墙孔及墙面缺损处用水泥砂浆修整完毕。4.3.5混凝土梁/墙面的钢筋头和凸起物清除完毕。墙表面凸起物大于或等于8㎜时应剔除4.3.6主体结构的变形缝应提前做好处理。墙面应清理干净，清洗油...
