杭州瑞丰大厦工程施工临时用电专项方案VIP免费

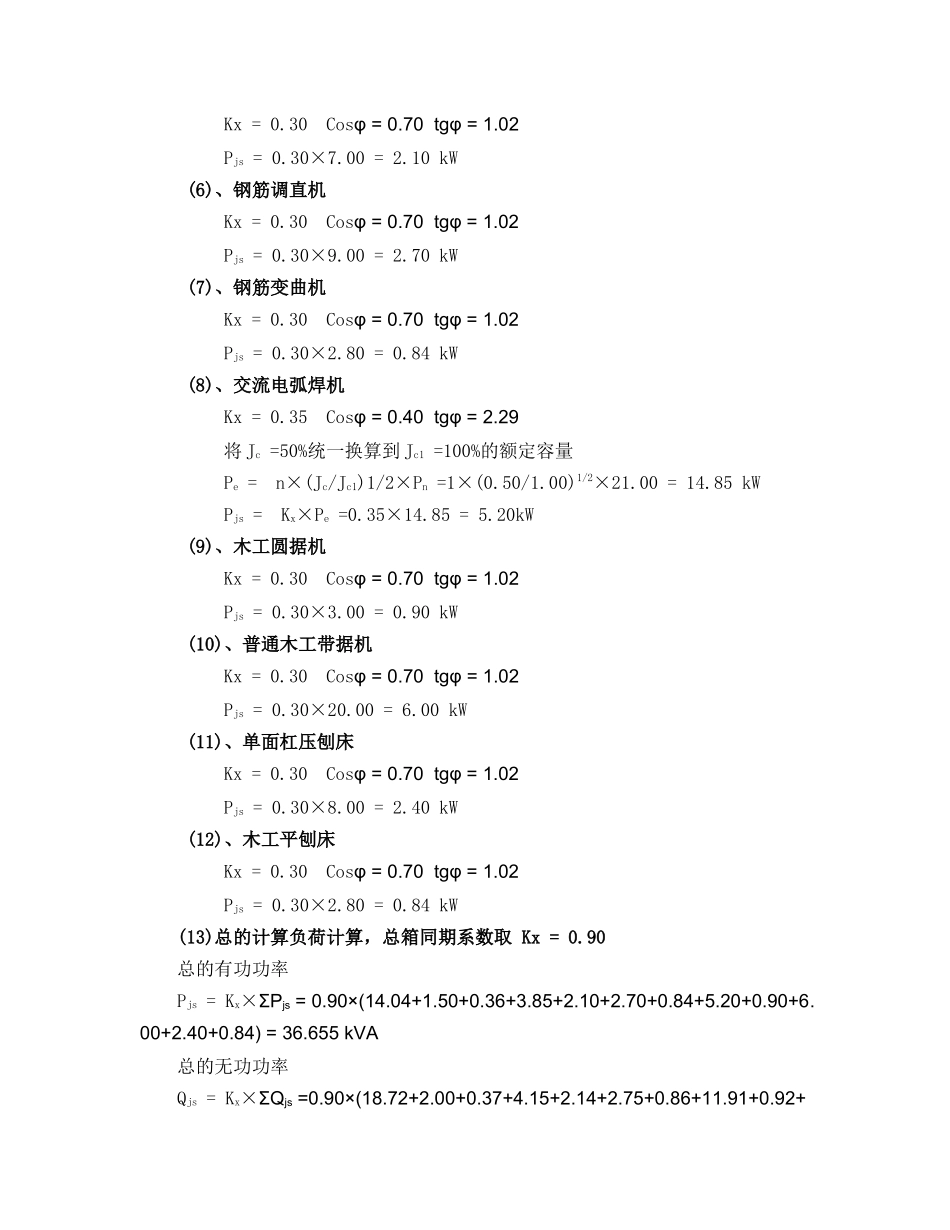

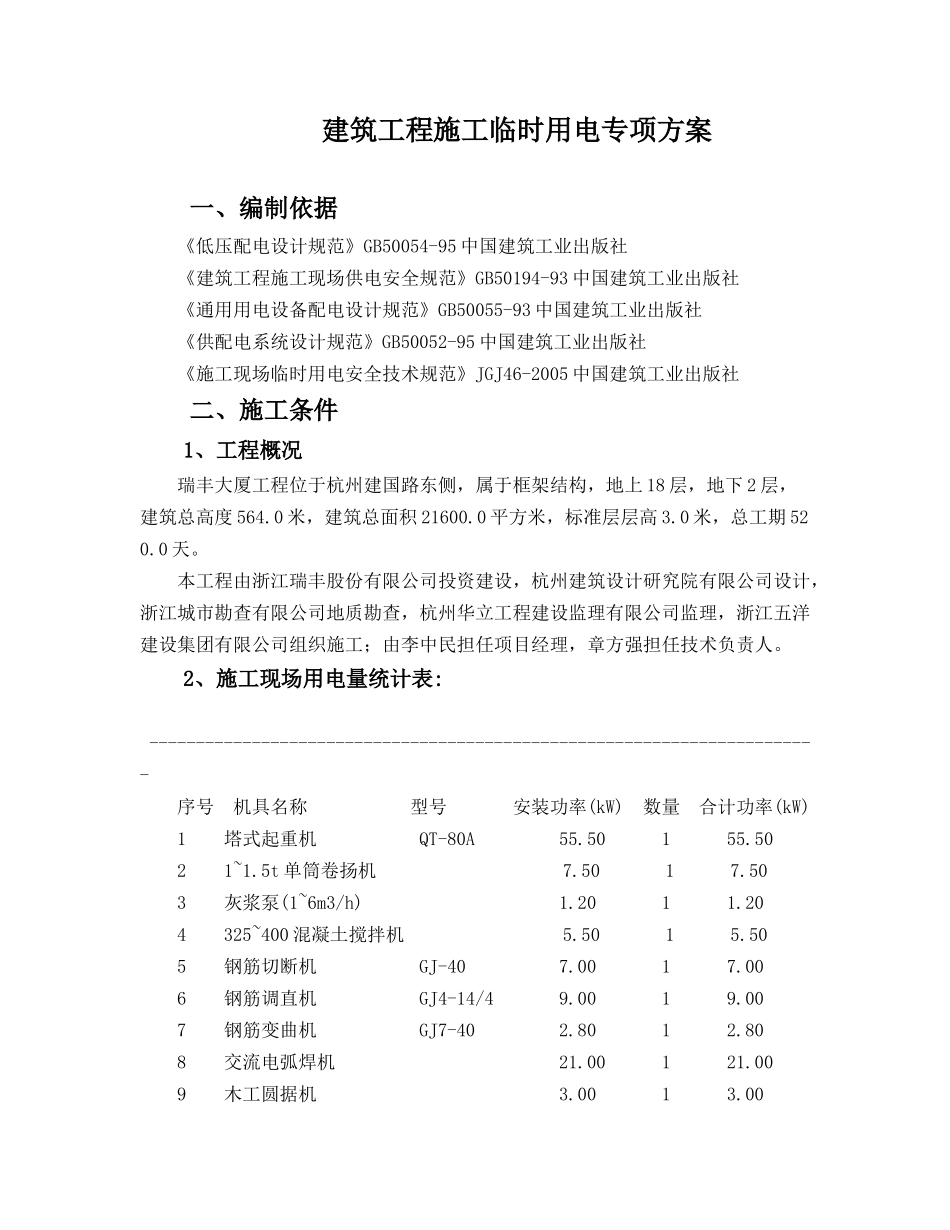

建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况瑞丰大厦工程位于杭州建国路东侧，属于框架结构，地上18层，地下2层，建筑总高度564.0米，建筑总面积21600.0平方米，标准层层高3.0米，总工期520.0天。本工程由浙江瑞丰股份有限公司投资建设，杭州建筑设计研究院有限公司设计，浙江城市勘查有限公司地质勘查，杭州华立工程建设监理有限公司监理，浙江五洋建设集团有限公司组织施工；由李中民担任项目经理，章方强担任技术负责人。2、施工现场用电量统计表:------------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT-80A55.50155.5021~1.5t单筒卷扬机7.5017.503灰浆泵(1~6m3/h)1.2011.204325~400混凝土搅拌机5.5015.505钢筋切断机GJ-407.0017.006钢筋调直机GJ4-14/49.0019.007钢筋变曲机GJ7-402.8012.808交流电弧焊机21.00121.009木工圆据机3.0013.0010普通木工带据机20.00120.0011单面杠压刨床8.0018.0012木工平刨床2.8012.80------------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.20Cosφ=0.60tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×55.50=70.20kWPjs=Kx×Pe=0.20×70.20=14.04kW(2)、1~1.5t单筒卷扬机Kx=0.20Cosφ=0.60tgφ=1.33Pjs=0.20×7.50=1.50kW(3)、灰浆泵(1~6m3/h)Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×1.20=0.36kW(4)、325~400混凝土搅拌机Kx=0.70Cosφ=0.68tgφ=1.08Pjs=0.70×5.50=3.85kW(5)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×7.00=2.10kW(6)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×9.00=2.70kW(7)、钢筋变曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×2.80=0.84kW(8)、交流电弧焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.50/1.00)1/2×21.00=14.85kWPjs=Kx×Pe=0.35×14.85=5.20kW(9)、木工圆据机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×3.00=0.90kW(10)、普通木工带据机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×20.00=6.00kW(11)、单面杠压刨床Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×8.00=2.40kW(12)、木工平刨床Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×2.80=0.84kW(13)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(14.04+1.50+0.36+3.85+2.10+2.70+0.84+5.20+0.90+6.00+2.40+0.84)=36.655kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(18.72+2.00+0.37+4.15+2.14+2.75+0.86+11.91+0.92+6.12+2.45+0.86)=47.922kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(36.6552+47.9222)1/2=60.334kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=60.334/(1.732×0.38)=91.670A3、选择变压器:根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-63/10型三相电力变压器，它的容量为63.00kVA>60.33kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。4、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ijs=91.670A，查表得室外架空线路40°C时铝芯塑料绝缘导线BLV-4×50+1×25，其安全载流量为102.77A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不...
