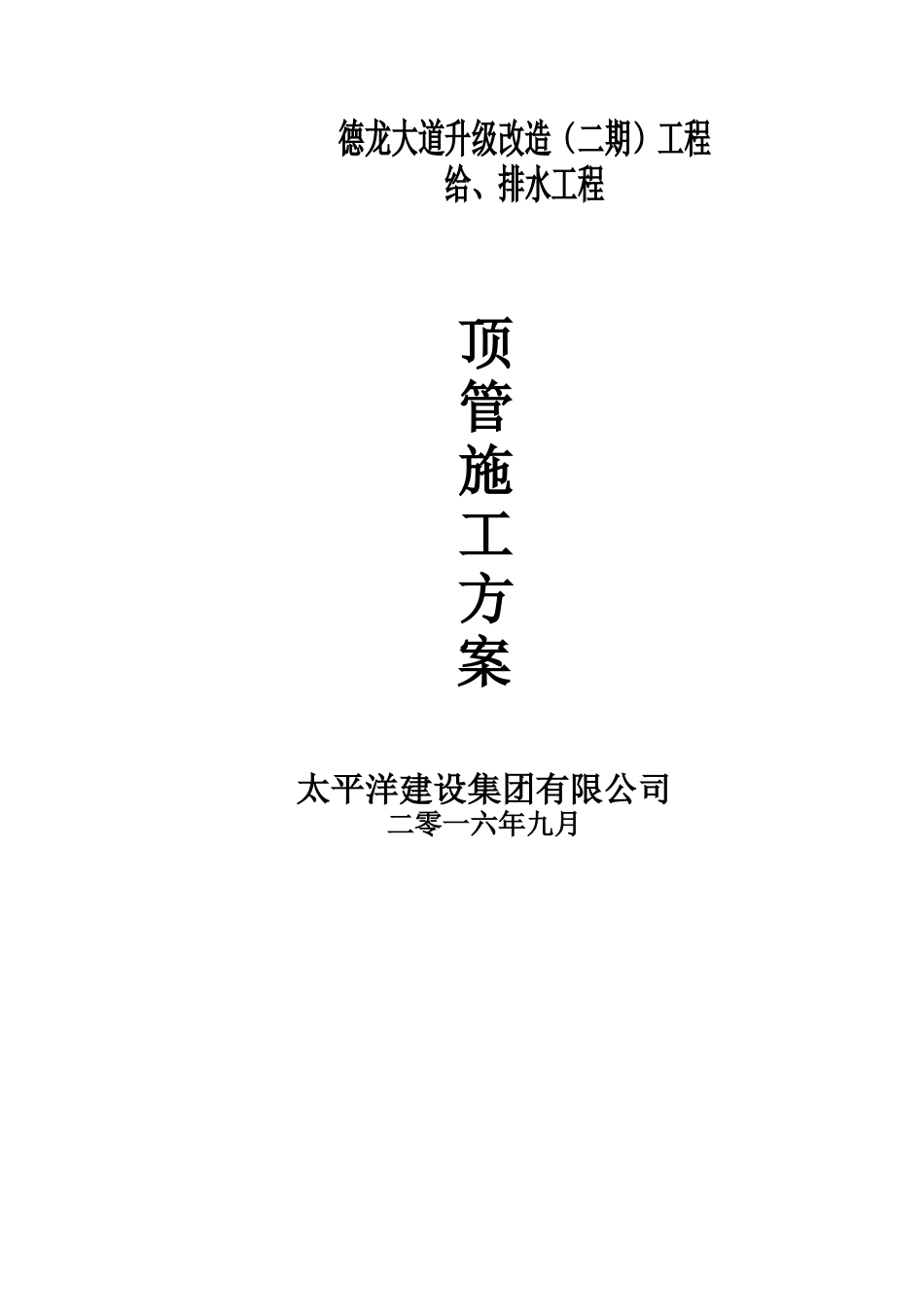

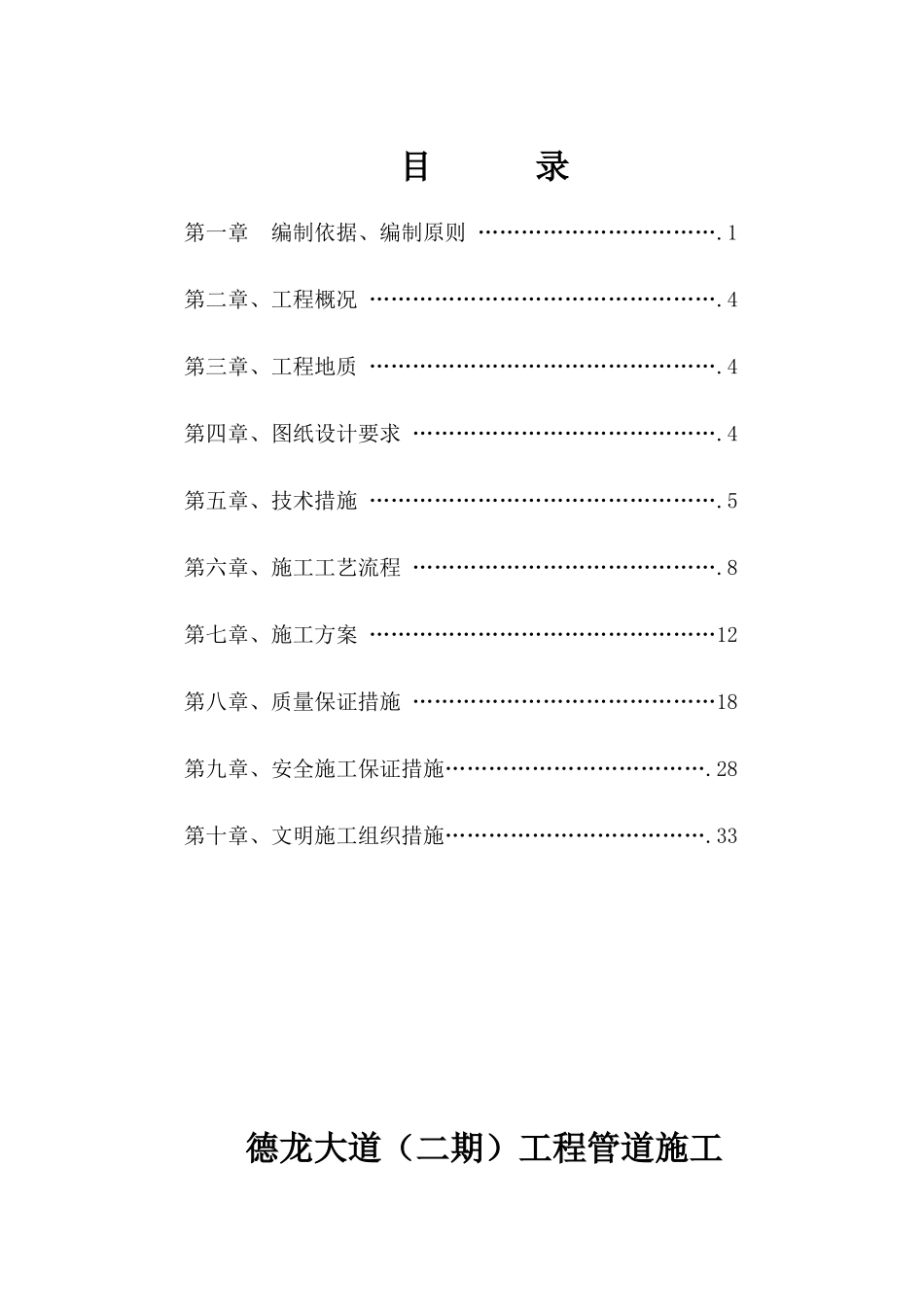

德龙大道升级改造（二期）工程给、排水工程顶管施工方案太平洋建设集团有限公司二零一六年九月目录第一章编制依据、编制原则…………………………….1第二章、工程概况………………………………………….4第三章、工程地质………………………………………….4第四章、图纸设计要求…………………………………….4第五章、技术措施………………………………………….5第六章、施工工艺流程…………………………………….8第七章、施工方案…………………………………………12第八章、质量保证措施……………………………………18第九章、安全施工保证措施……………………………….28第十章、文明施工组织措施……………………………….33德龙大道（二期）工程管道施工顶管施工专项施工方案第一章编制依据、编制原则一、编制依据1、德龙大道升级改造（二期）工程《设计施工图》、2、设计单位提供的相关补充资料。3、现场的实际施工情况。4、《给、排水管道施工技术规范》--GB50268-20085、《给水、排水构筑物工程施工技术规范》GB50141-20086、《给水、排水工程顶管施工技术规程》GBCS246-20087、《混凝土结构工程施工质量验收规范》GB50204-20158)、我部现阶段施工能力、管理水平及历年来承担类似工程的施工经验。二、编制原则1、遵循施工合同的原则严格按照合同中的工程规范、工期、质量、安全目标等要求编制该施工技术方案。2、遵循设计文件的原则认真阅读核对设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组，满足设计标准要求。3、遵循施工排水技术规范和验收标准的原则，严格按施工技术规范要求优化施工技术方案，认真执行工程质量检验及验收标准。4、遵循实事求是的原则施工组织坚持实事求是原则，在施工方案中，充分发挥技术优势和专业化、机械化联合作业，坚持科学组织、精心安排、均衡施工，确保高速，有序、优质、高效的完成本工程建设。5、体现“安全第一、防范结合”的原则严格按照施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督指导，严肃安全纪律，严格按规章程序办事。6、遵循专业队伍施工和综合管理的原则以专业化队伍为基本形式，配备施工机械设备，同时采取综合管理手段进行合理调配，以达到整体优化的目的。7、遵循文明施工和环境保护的原则施工中严格执行《环境保护法》和清远市的有关文明施工和环境保护的地方法规，做到文明施工。第二章工程概况本工程建设内容为德龙大道升级改造（二期）工程，位于清远市广州（清远）产业转移园。德龙大道升级改造（二期）工程现状为双向四车道的公路，南接S114，北至S269，按城市主干道设计标准，设计内容包括新建人行道、给排水工程及附属工程，本设计为给排水工程。由于德龙大道路面已经施工完毕，本次设计在德龙大道K0+145--了哥岩水库YA1-YA4段采用顶管施工。共设工作井2座，接收井1座，顶管台背由工字钢、素砼及钢管斜撑组成。工作井、接收井为钢筋砼结构，顶管结束后在沉井内做检查井。第三章、工程地质条件：根据设计本工程为改造工程，未进行工程地质勘察，缺少地质资料，暂定按地质良好考虑，施工时发现现状情况与设计不符，应及时与设计单位联系处理。建设单位：广州（清远）产业园政府投资建设项目管理中心设计单位：四川西南交大土木工程设计有限公司第四章、图纸设计要求1、根据图纸设计，工作井、接收井后背均采用θ600㎜＠450㎜的高压旋喷桩，旋喷桩取土根据设计要求的90天标准立方体抗压强度平均值为1800KPa进行试配确定，水泥用量不小于280㎏/m。2、施工前应在现场选取典型井位，做出试桩，现场检测得出单桩承载力和复合地基承载力，处理后地基承载力不小于150KPa。第五章、技术措施说明一、高压旋喷桩施工高压旋喷桩施工应特别注意：工艺平面图中的新鑫厂内现状管线，施工前应对照《物探报告》进行定位放线，并采取有效措施对新鑫厂内现状管线进行保护。施工后的高压旋喷桩的实际桩顶标高应高出设计值500㎜，待基坑开挖后将上部质量较差的桩头挖掉，实际桩顶标高以上部分采用空搅。1、高压旋...
