青岛站塔吊施工方案VIP免费

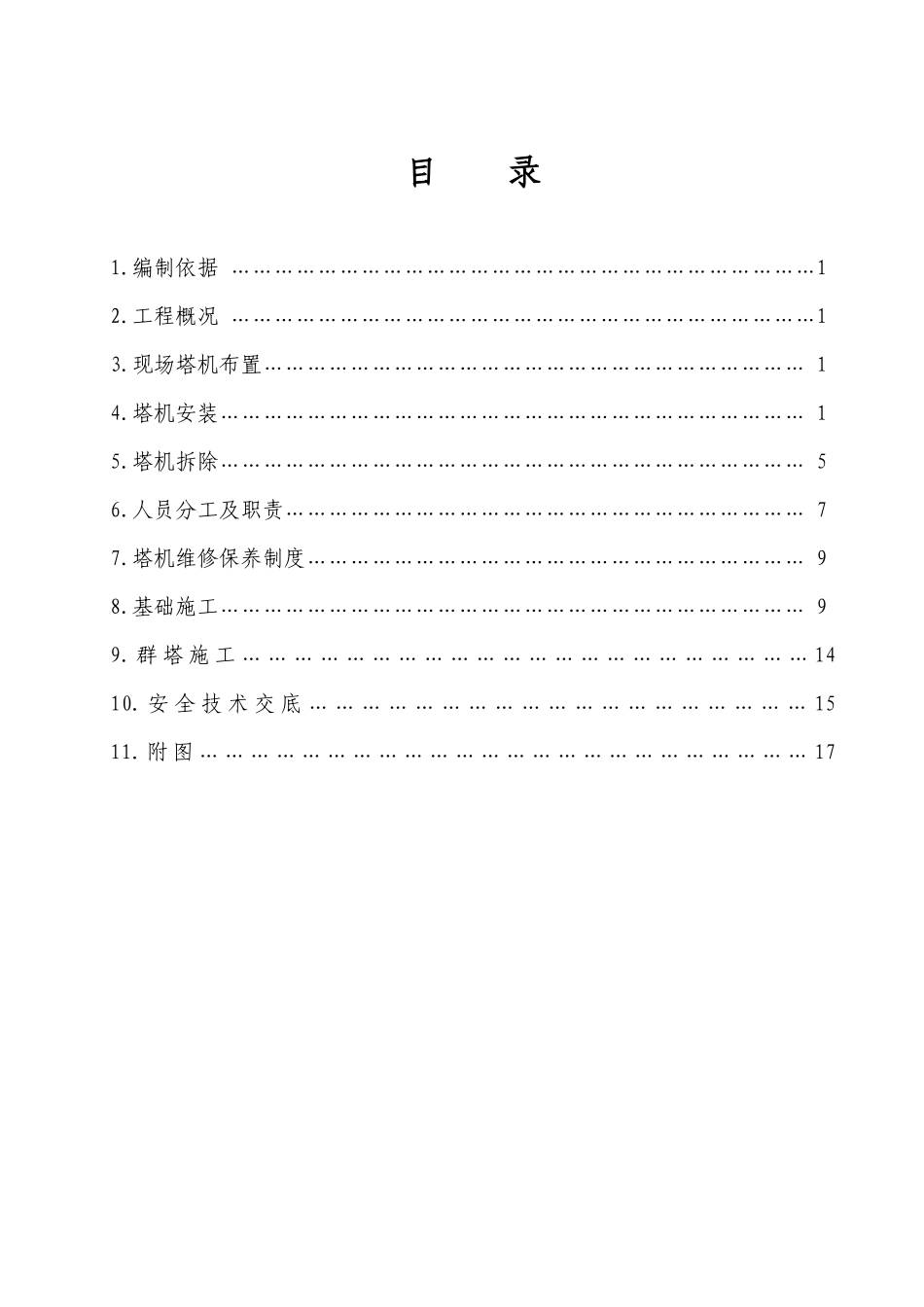

目录1.编制依据………………………………………………………………………12.工程概况………………………………………………………………………13.现场塔机布置…………………………………………………………………14.塔机安装………………………………………………………………………15.塔机拆除………………………………………………………………………56.人员分工及职责………………………………………………………………77.塔机维修保养制度……………………………………………………………98.基础施工………………………………………………………………………99.群塔施工…………………………………………………………1410.安全技术交底…………………………………………………1511.附图………………………………………………………………171.编制依据：1.1青岛客站改造工程站房施工图纸1.2建筑地基基础工程施工质量验收规范GB50202-20021.3建筑机械使用安全技术规程JGJ33-20011.4QTZ60塔式起重机使用说明书2.工程概况:青岛客站改造工程，位于广州路与费县路交口处原火车站旧址。该工程为站房南区（含地下候车室）及站房西区A单元。建筑层数地上三层（局部一层），地下两层，一层局部设夹层。坡屋顶设阁楼层。建筑高度22.14米。结构形式钢筋混凝土框架结构，部分钢结构，部分预应力钢筋混凝土箱梁。抗震设防烈度六度，建筑耐火等级二级（地下室一级）。屋面防水等级Ⅱ级，地下室防水等级二级（地下候车室一级）。基础形式钢筋混凝土筏基，地基基础设计等级甲级。南站房及地下候车室建筑面积18500平方米，站房西区A单元建筑面积3600平方米。±0.00相当于绝对标高7.61m,室内外高差-1.05～-1.50米。3.现场塔机布置:站房拟在场区南侧设置三个存料区：南侧费县路出口地道附近、东南侧钟表楼及西南侧附近设置存料场。根据存料区布置、建筑物平面形状、尺寸、高度及工期要求，确定选用3台QTZ60独立式塔式起重机、2台QTZ80独立式塔式起重机（臂长均为45米）。塔机安装位置：站房南区南侧箱形挡土墙内设置两台QTZ60塔机。一台中心位于F轴～1/F轴箱形挡土墙中心内；一台中心位于P轴～1/N轴箱形挡土墙中心内。站房西区2轴～4轴箱形挡土墙间设置一台QTZ60塔机；地下候车室北侧在二站台、五站台自动扶梯基础处分别设置两台QTZ80塔机（臂长均为45米）。五台塔机安装均采用固定式，塔机额定电压380V，采用三相四线制供电。（塔机平面位置见附图一）4.塔机安装（由具备塔机安装资质的安装单位进行）4.1安装前的准备工作1）由塔机专业安装队会同公司安全设备部门、技术质量部门及项目部负责人查看现场，提出安全措施，制定塔机安装方案。2）进行塔机基础的施工。3）由塔机专业安装队组织安装小组全体作业人员进行特种作业安全技术交底，熟悉塔机安装方案及安全要求，根据《塔式起重机使用说明书》上的安装部件的重量，配齐并检查安装塔机所需的钢丝绳及吊具、吊索。4）由项目部负责配合,按《塔式起重机使用说明书》基础部分的要求,把预先加工好的预埋螺栓套在做好的木模上,并用螺栓固定,调平木模上平面的水平度,在1/1000范围内将预埋螺栓的下端固定在基础钢筋上,然后用混凝土浇筑,混凝土强度等级同地下室，为C40混凝土（抗渗等级S10）。现场制作试块二组,送指定的试验室。（立塔及28天强度各一组）。5）根据塔机散件中最大重量及现场条件，安排一辆汽车吊进场进行安装。6）由塔机拆装队负责清点所有的塔机零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油。4.2塔机安装工作1）安装底盘：安装小组和项目技术负责人共同检查安装塔机的准备工作是否完善，复核预埋脚柱顶面的水平误差，并安装塔身基础节，其水平误差不得超过塔身边长的1/1000，否则在固定底座下面加垫片调平。2）安装标准节、套架：在地面上将两节标准节、顶升套架总成等拼成整体，组装塔机时，将此部分整体吊到塔机底盘上，对准连接孔，然后用特制螺栓将底盘与塔身标准节连接好。3）安装回转支承总成：下支座、回转支承、上支座出厂时以及转场时一般已用特制螺栓连成整体。装塔时将此部位整体吊到顶升套架上面，对正下支座上四...
