高大模板工程专项施工方案VIP免费

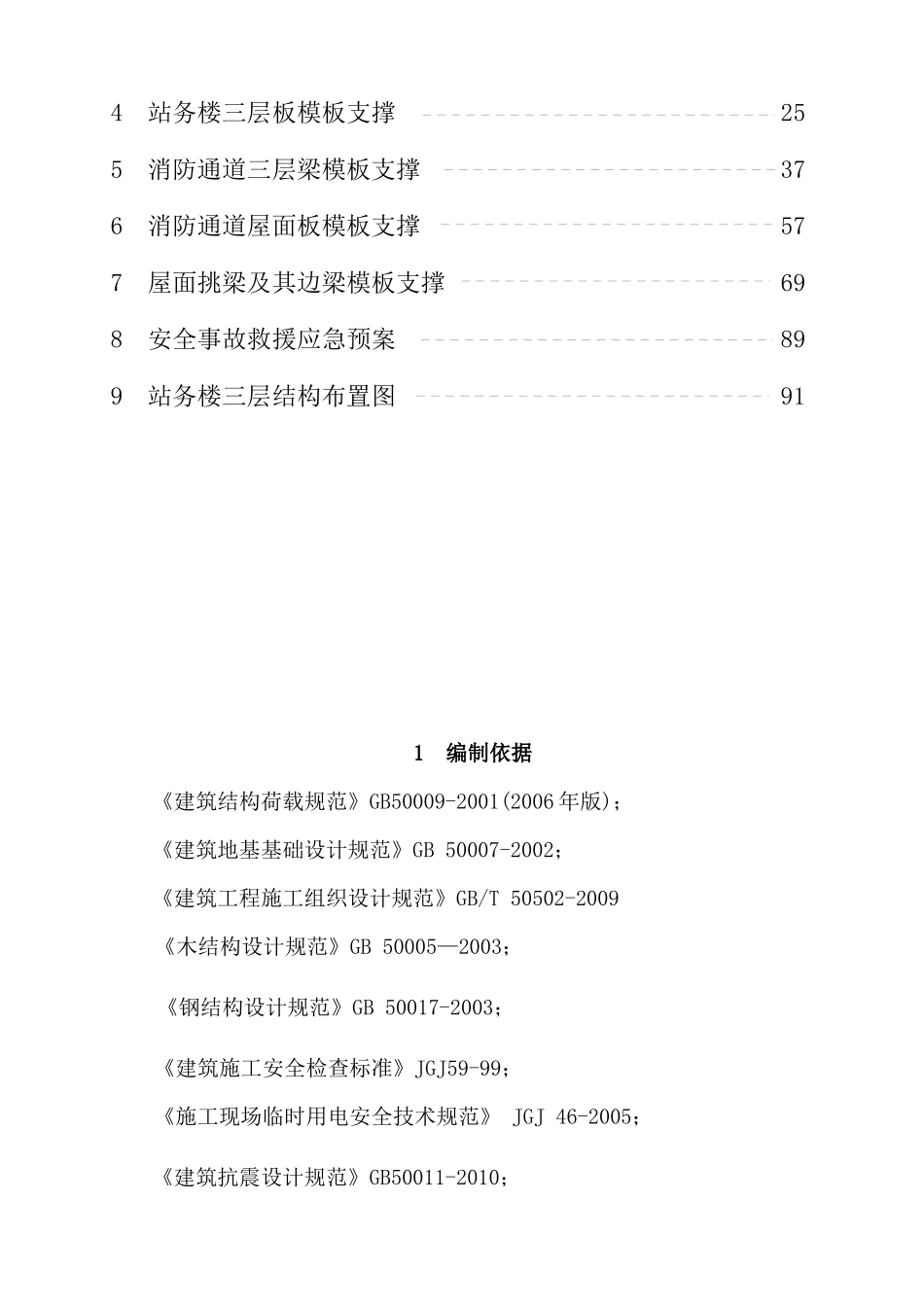

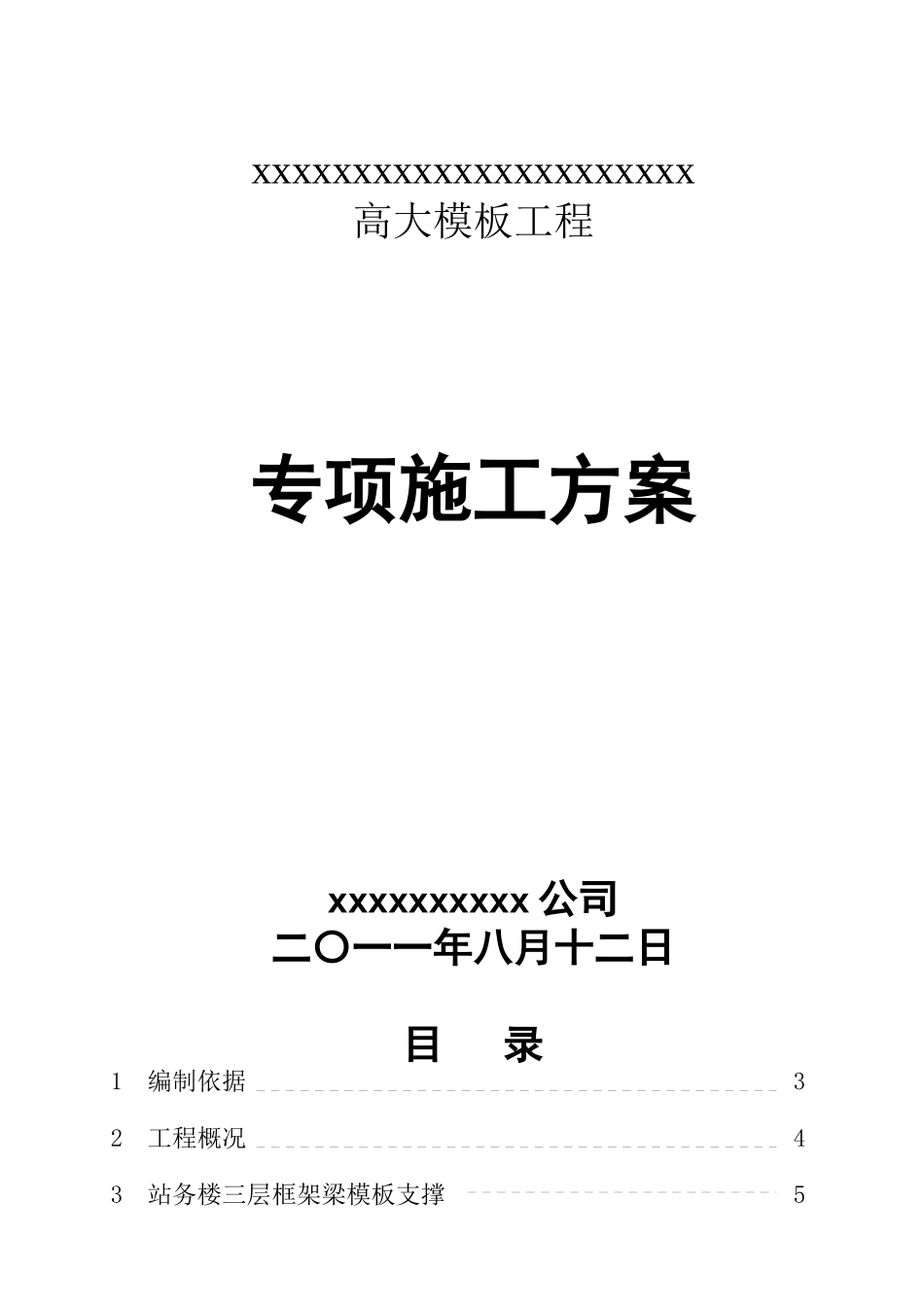

xxxxxxxxxxxxxxxxxxxxxx高大模板工程专项施工方案xxxxxxxxxx公司二〇一一年八月十二日目录1编制依据32工程概况43站务楼三层框架梁模板支撑54站务楼三层板模板支撑255消防通道三层梁模板支撑376消防通道屋面板模板支撑577屋面挑梁及其边梁模板支撑698安全事故救援应急预案899站务楼三层结构布置图911编制依据《建筑结构荷载规范》GB50009-2001(2006年版)；《建筑地基基础设计规范》GB50007-2002；《建筑工程施工组织设计规范》GB/T50502-2009《木结构设计规范》GB50005—2003；《钢结构设计规范》GB50017-2003；《建筑施工安全检查标准》JGJ59-99；《施工现场临时用电安全技术规范》JGJ46-2005；《建筑抗震设计规范》GB50011-2010；《建筑施工模板安全技术规范》JGJ162-2008《混凝土模板用胶合板》GB/T17656-2008《混凝土结构工程施工质量验收规范》GB50204-2002《建筑施工高处作业安全技术规范》JGJ80-91《危险性较大的分部分项工程安全管理办法》；《建筑结构静力计算手册》本工程施工图；本工程施工组织设计；本工程施工合同。2工程概况xxxxxx工程位于自贡市大山铺镇，工程由自贡市城市规划设计研究院有限责任公司设计，地勘单位为xxxxxxxxxxxx，监理单位为xxxxxxxxxxx公司，施工单位为xxxxxxxxx公司。本工程为五层框架结构，建筑高度20.7m。建筑分类二类，耐火等级二级，结构安全等级二级，设计使用年限为50年。地基基础设计等级丙级，抗震设防类别丙类，框架抗震设防等级为三级，抗震设防烈度7度，设计地震分组第一组，设计基本地震加速度0.10g，地基承载力设计值独立基础为700kpa，人工挖孔桩为1800kpa。该工程的重大危险源为站务楼三层梁板高支模（层高9.9m）；消防通道屋面梁板高支模（梁层高9.9m、板层高20.7m）和屋面挑梁及锁口梁高支模（层高24.05m）。现就此重大危险源编制专项施工方案。3站务楼三层框架梁板模板支撑站务楼三层框架梁截面为250×800mm，支撑层高9.9m，楼板厚120mm。模板支架支撑在地面上。站务楼三层框架梁模板(扣件钢管架)参数表一、基本参数梁段信息KLc1-KLc6楼板混凝土厚度(mm)120梁截面宽度B(m)0.25梁截面高度D(m)0.8承重架及模板支撑设置梁底支撑小楞垂直梁截面方向立杆沿梁跨度方向间距la(m)1立杆步距h(m)1.5梁两侧立杆间距lc(m)0.45梁底增加承重立杆根数0板底承重立杆横向间距或排距lb(m)1梁底模板支撑小楞材料方木钢管类型(mm)Φ48×3立杆承重连接方式可调托座扣件抗滑承载力系数1立杆上端伸出至模板支撑点的长度a(m)≤0.5梁模板支架计算高度H(m)9.9是否计算边梁否是否验算地基承载力是模板自重(kN/m2)0.3钢筋自重(kN/m3)1.5施工荷载(kN/m2)2.5振捣混凝土对梁底模板荷载(kN/m2)2振捣混凝土对梁侧模板荷载(kN/m2)4新浇混凝土侧压力(kN/m2)16.32考虑荷载折减系数否是否进行模板材料匡算否是否自定义梁两侧楼板计算长度否二、材料参数木材品种速生马尾松弹性模量E(N/mm2)9000抗压强度设计值fc(N/mm)10抗弯强度设计值fm(N/mm2)11抗剪强度设计值fv(N/mm2)1.2面板类型胶合面板面板抗弯设计值fm(N/mm2)13面板厚度(mm)18面板弹性模量E(N/mm2)4200三、地基参数地基土类型素填土地基承载力标准值(kPa)120基础底面扩展面积(m2)0.25地基承载力调整系数0.4四、梁底模板参数梁底方木截面宽度(mm)60梁底方木截面高度(mm)80梁底纵向支撑根数2托梁材料选择钢管(单钢管):Ф48×3梁底木方、木托梁计算方法按两跨连续梁计算五、梁侧模板参数主楞(外龙骨)方向横向设置次楞间距(mm):350主楞竖向根数2对拉螺的直径(mm)M12对拉螺栓水平间距(mm)700第1根主楞至梁底距离150第2根主楞至梁底距离530主楞材料圆钢管主楞直径(mm)48主楞壁厚(mm)3主楞合并根数2次楞材料木方次楞宽度(mm)40次楞高度(mm)60次楞合并根数1站务楼三层框架梁模板(扣件钢管架)计算书梁段:KLc1-KLc6。3.1参数信息3.1.1模板支撑及构造参数梁截面宽度B(m)：0.25；梁截面高度D(m)：0.80；混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距La(m)：1.00；立杆上端伸出至模板支撑点长度a(m)：0.50；立杆步距h(m)：1.50；板底承重立杆横向间距或排距Lb(m)：1.00；梁支撑架搭设高度H(m)：9.90；梁两侧立杆间距(m)...
