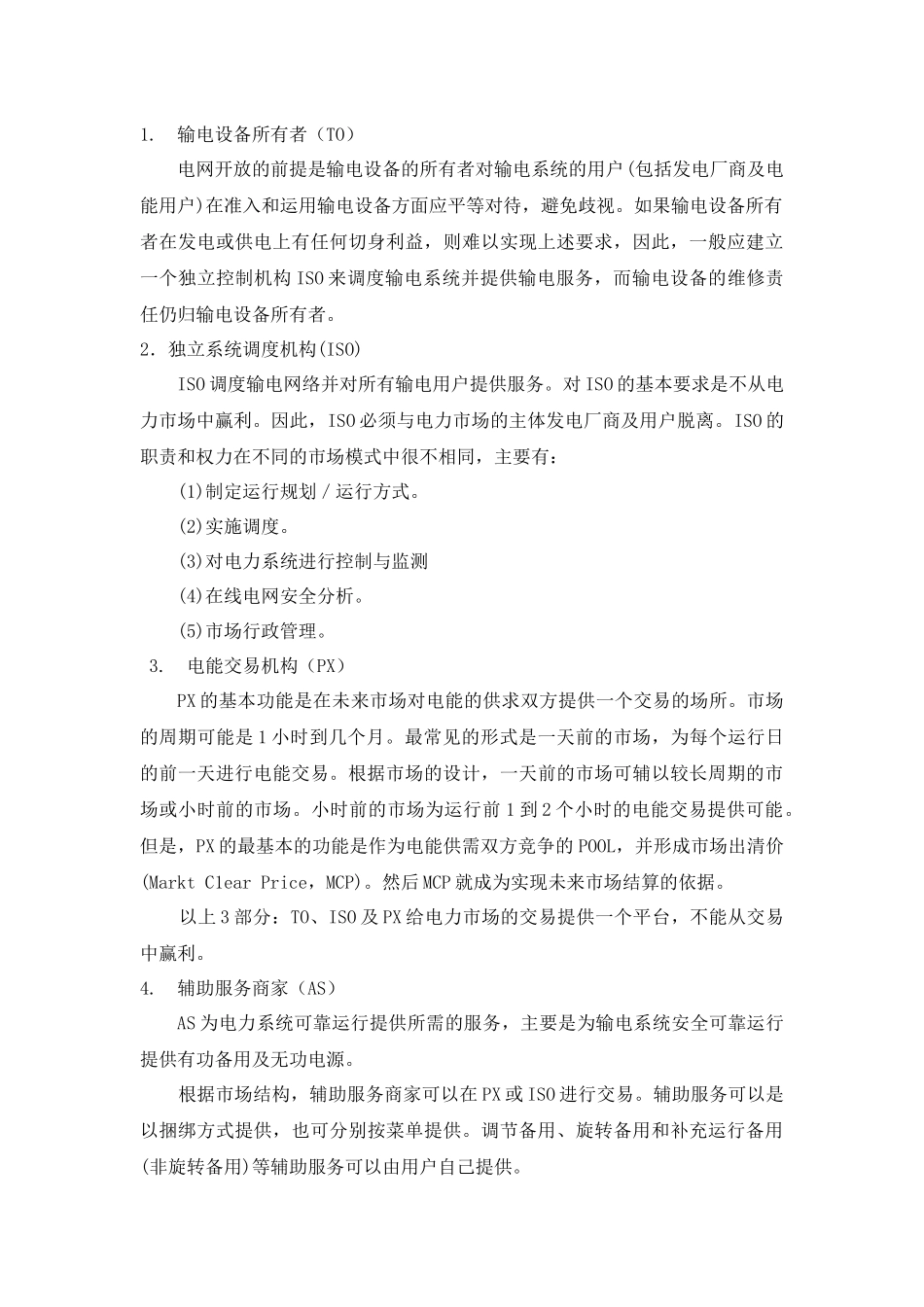

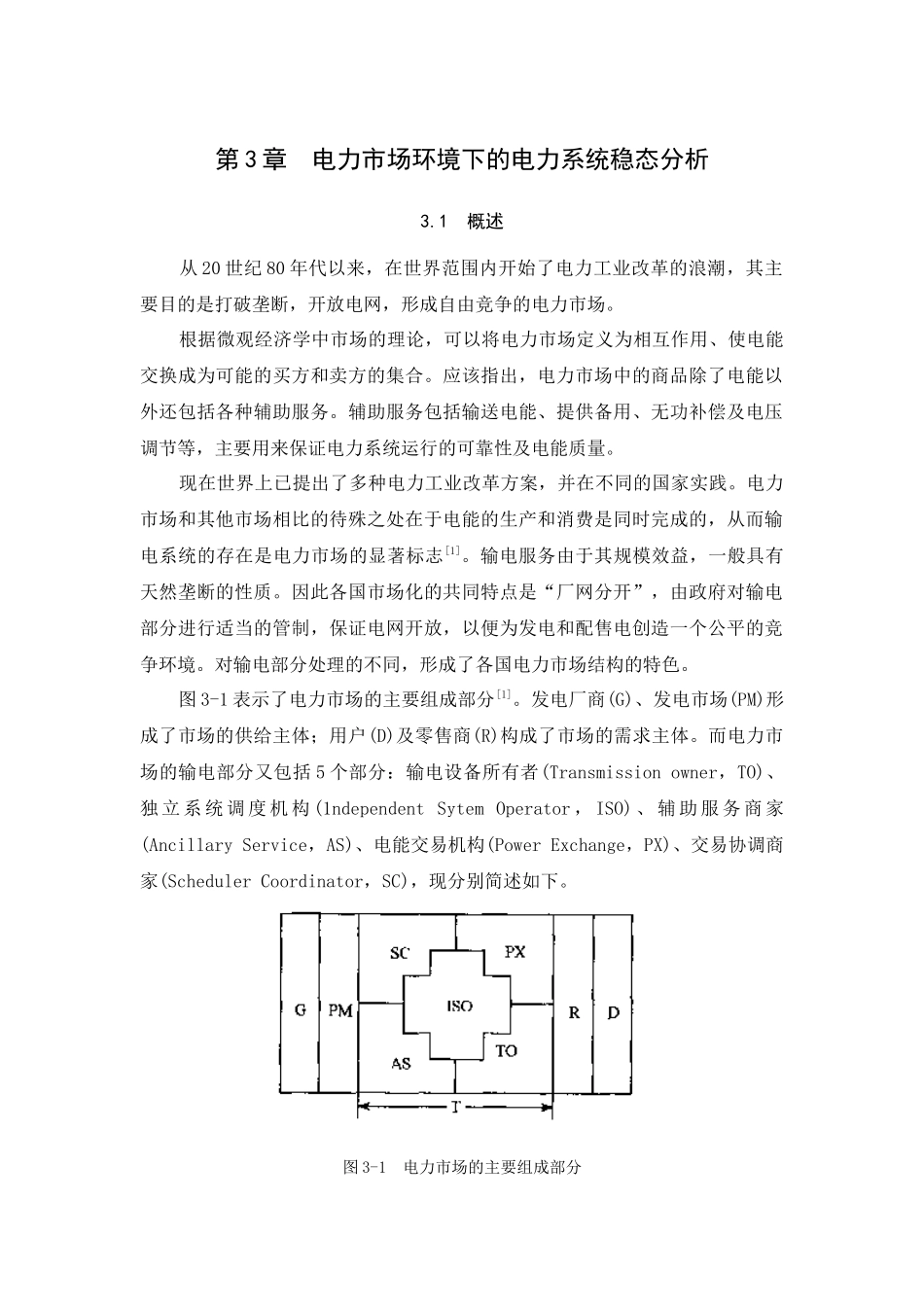

第3章电力市场环境下的电力系统稳态分析3.1概述从20世纪80年代以来，在世界范围内开始了电力工业改革的浪潮，其主要目的是打破垄断，开放电网，形成自由竞争的电力市场。根据微观经济学中市场的理论，可以将电力市场定义为相互作用、使电能交换成为可能的买方和卖方的集合。应该指出，电力市场中的商品除了电能以外还包括各种辅助服务。辅助服务包括输送电能、提供备用、无功补偿及电压调节等，主要用来保证电力系统运行的可靠性及电能质量。现在世界上已提出了多种电力工业改革方案，并在不同的国家实践。电力市场和其他市场相比的待殊之处在于电能的生产和消费是同时完成的，从而输电系统的存在是电力市场的显著标志[1]。输电服务由于其规模效益，一般具有天然垄断的性质。因此各国市场化的共同特点是“厂网分开”，由政府对输电部分进行适当的管制，保证电网开放，以便为发电和配售电创造一个公平的竞争环境。对输电部分处理的不同，形成了各国电力市场结构的特色。图3-1表示了电力市场的主要组成部分[1]。发电厂商(G)、发电市场(PM)形成了市场的供给主体；用户(D)及零售商(R)构成了市场的需求主体。而电力市场的输电部分又包括5个部分：输电设备所有者(Transmissionowner，TO)、独立系统调度机构(1ndependentSytemOperator，ISO)、辅助服务商家(AncillaryService，AS)、电能交易机构(PowerExchange，PX)、交易协调商家(SchedulerCoordinator，SC)，现分别简述如下。图3-1电力市场的主要组成部分1.输电设备所有者（TO）电网开放的前提是输电设备的所有者对输电系统的用户(包括发电厂商及电能用户)在准入和运用输电设备方面应平等对待，避免歧视。如果输电设备所有者在发电或供电上有任何切身利益，则难以实现上述要求，因此，一般应建立一个独立控制机构ISO来调度输电系统并提供输电服务，而输电设备的维修责任仍归输电设备所有者。2．独立系统调度机构(ISO)ISO调度输电网络并对所有输电用户提供服务。对ISO的基本要求是不从电力市场中赢利。因此，ISO必须与电力市场的主体发电厂商及用户脱离。ISO的职责和权力在不同的市场模式中很不相同，主要有：(1)制定运行规划／运行方式。(2)实施调度。(3)对电力系统进行控制与监测(4)在线电网安全分析。(5)市场行政管理。3.电能交易机构（PX）PX的基本功能是在未来市场对电能的供求双方提供一个交易的场所。市场的周期可能是1小时到几个月。最常见的形式是一天前的市场，为每个运行日的前一天进行电能交易。根据市场的设计，一天前的市场可辅以较长周期的市场或小时前的市场。小时前的市场为运行前1到2个小时的电能交易提供可能。但是，PX的最基本的功能是作为电能供需双方竞争的POOL，并形成市场出清价(MarktC1earPrice，MCP)。然后MCP就成为实现未来市场结算的依据。以上3部分：TO、ISO及PX给电力市场的交易提供一个平台，不能从交易中赢利。4.辅助服务商家（AS）AS为电力系统可靠运行提供所需的服务，主要是为输电系统安全可靠运行提供有功备用及无功电源。根据市场结构，辅助服务商家可以在PX或ISO进行交易。辅助服务可以是以捆绑方式提供，也可分别按菜单提供。调节备用、旋转备用和补充运行备用(非旋转备用)等辅助服务可以由用户自己提供。5.交易协调商家（SC）SC是一个把电能供需方的计划结合在一起的一个中间商，但不必遵守PX的规则。有些市场模式中要求把电能协调限制在中央POOL之中而不允许其他SC进行操作，例如英格兰电力市场就是这样。在有些电力市场模式中可能不存在中央POOL或管制的交易机构，电能协调是用一种分散方式进行。在很多新的电力市场结构中，SC是一个重要组成部分。以上5个电力市场的组成部分在某些电力市场中不一定出现。在某些情况下可能会少一两个组成部分。在另一些情况下，两个或几个组成部分可能合为一个复合的组成部分。但是，其相应的职能是不可缺少的。例如挪威将ISO和TO结合，而英格兰将ISO、TO和PX结合成为NGC(国家电网公司)。起初美国加利福尼亚州的电力市场结构式是将以上5个部分全部分开，但是FERC(联邦能源管理委员会)在2000年的OrderNo．2000中要求各地区成立PX、IS0和TO结合的RTO(地区输电机...
