挤塑板施工方案(新)VIP免费

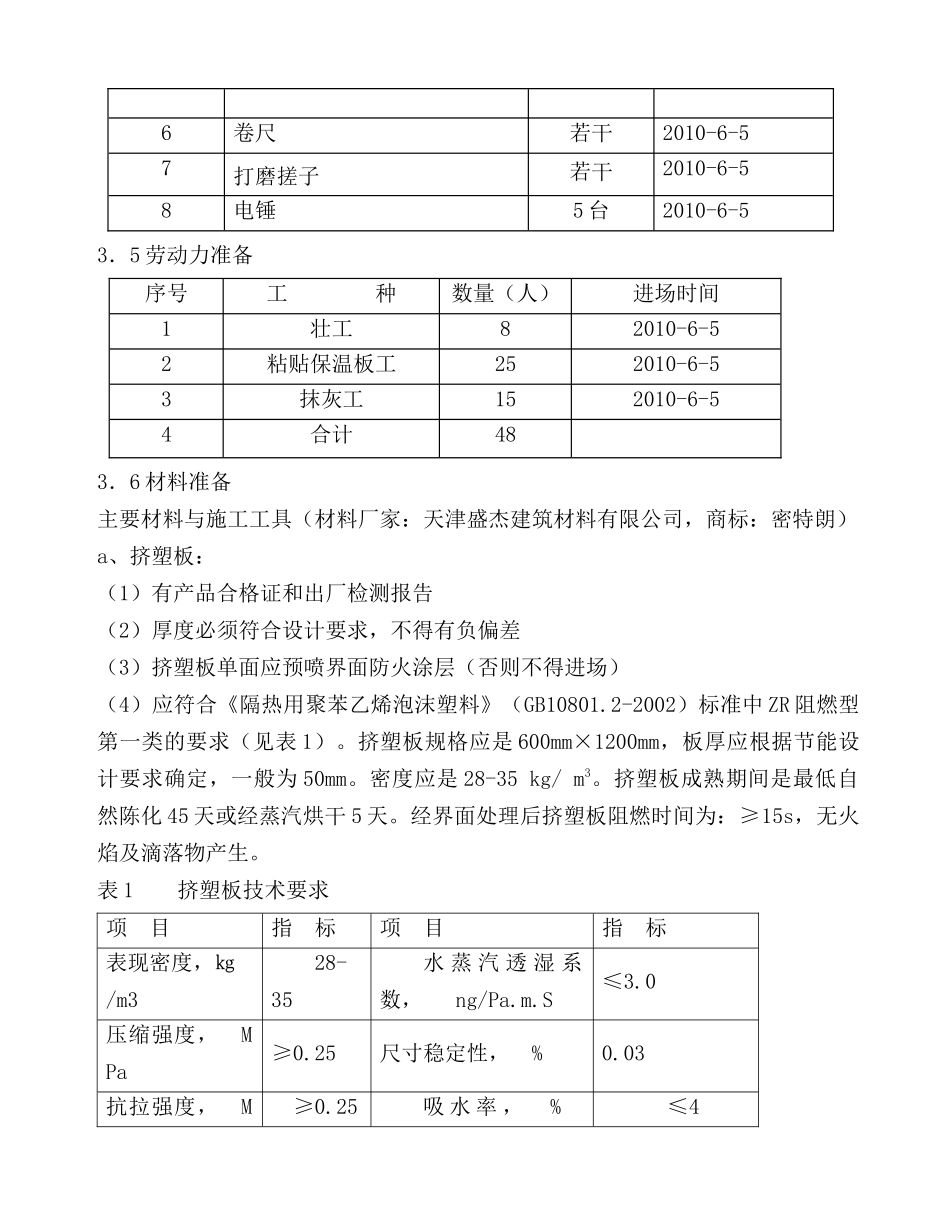

新建天津电子信息职业技术学院图书馆、软件园外墙保温工程施工技术方案编制人：李斌日期：2010-6-6新建天津电子信息职业技术学院图书馆、软件园外墙挤塑板保温工程第一章编制依据1、《挤塑板薄抹灰外墙外保温系统》JG149-20032、《外墙外保温工程技术规程》JGJ144-20043、《外墙外保温构造图集》05J3-14、《胶粉聚苯颗粒外墙外保温系统》JG158-20045、《建筑工程质量验收统一标准》GB50300-2001第二章工程概况：天津市津南区津沽路与咸水沽外环线交口处，该工程为框架剪力墙结构。第三章施工准备现场施工管理主要成员一览表姓名职务职称联系电话王民泰项目经理工程师15320121652田忠良安全员工程师13146091270高战贵材料员助理工程师13116134980李斌质检员助理工程师15022386037老张施工队长主要工程量：序号工程内容工程量(㎡)备注1外墙挤塑板保温10000包括贴板、打钉、挂网、抹面施工工期：2010年6月8日开工，7月8完工，工期约30日历天。3．4施工机具准备：序号机具名称数量进场时间1搅拌机1台2010-6-52阴、阳角抹子若干2010-6-53靠尺（2m）若干2010-6-54电动搅拌机3个2010-6-55挤塑板切割器1个2010-6-56卷尺若干2010-6-57打磨搓子若干2010-6-58电锤5台2010-6-53．5劳动力准备序号工种数量（人）进场时间1壮工82010-6-52粘贴保温板工252010-6-53抹灰工152010-6-54合计483．6材料准备主要材料与施工工具（材料厂家：天津盛杰建筑材料有限公司，商标：密特朗）a、挤塑板：（1）有产品合格证和出厂检测报告（2）厚度必须符合设计要求，不得有负偏差（3）挤塑板单面应预喷界面防火涂层（否则不得进场）（4）应符合《隔热用聚苯乙烯泡沫塑料》（GB10801.2-2002）标准中ZR阻燃型第一类的要求（见表1）。挤塑板规格应是600mm×1200mm，板厚应根据节能设计要求确定，一般为50mm。密度应是28-35kg/m3。挤塑板成熟期间是最低自然陈化45天或经蒸汽烘干5天。经界面处理后挤塑板阻燃时间为：≥15s，无火焰及滴落物产生。表1挤塑板技术要求项目指标项目指标表现密度，㎏/m328-35水蒸汽透湿系数，ng/Pa.m.S≤3.0压缩强度，MPa≥0.25尺寸稳定性，%0.03抗拉强度，M≥0.25吸水率，%≤4Pa（V/V）弯曲变形，mm≥20导热系数，W/m.K≤0.030b、耐碱玻纤网格布（见下表2）。试验项目性能指标（标准网布）网孔中心距，mm4-6单位面积质量，g/㎡≥130（普通）≥280（加强网）断裂应变，%≤5耐碱断裂强力保留率（经纬向），%≥50耐碱断裂强力保留值，N/50mm≥750含胶量，%耐碱玻纤网格布≥8耐碱型玻纤网格布≥20c、胶粘剂、抹面胶浆见表3、表4、表3表4项目检验项目性能指标外保温系统抹面胶浆拉伸粘结强度MPa与挤塑板常温常态≥0.25或挤塑板破坏耐水≥0.2或挤塑板破坏耐冻融≥0.25或挤塑板破坏可操作时间，h1.5－4.0柔韧性（抗压强度/抗≤3.0项目检验项目性能指标外保温系统砂浆胶粘剂拉伸粘结强度MPa与水泥砂浆常温常态≥0.06耐水≥0.40与挤塑板常温常态≥0.25或挤塑板破坏耐水≥0.25或挤塑板破坏可操作时间，h1.5－4.0折）胶粘剂及抹面胶浆必须具备材料的出厂合格证和产品检验报告胶粘剂的配比，专用干粉：水：=1：0.2（重量比），混合后用搅拌器搅拌均匀。抹面胶浆稀释配比：抗裂剂：水=1：1（重量比）需搅拌均匀；现场搅拌：需保证搅拌时间不小于3分钟，以保证分散均匀。d、其它机械固定件采用ф8㎜聚乙烯胀塞，镀锌木螺丝，长度根据设计要求确定。锚固钉（尼龙胀栓）技术指标：序号试验项目技术指标1单个锚栓最大拉力承载力基层墙体中，≥0.3KN2单个锚栓对系统传热系数影响值，w/k≤0.004以上材料应进行进场复验，检验批次均按照《天津市民用建筑节能工程施工验收规范》（DB29-126-2007）要求进行，不合格不得用于工程。本工程具体实施阶段如下：5.1样板引路施工队人员大批进场前，先选择在图书馆北面墙一层部位做一样板，经甲方、设计、监理及总包单位认可后方可大面施工。5.2采用脚手架从下往上施工，进行首层及以上各层5cm挤塑板板粘贴、锚固件锚安装，布置网格布及抹面胶浆的涂抹。a贴5cm挤塑板。b待挤塑板板上墙24小时以后进行胀栓安装、网格布及抹面胶浆的涂抹工作。c待抹面胶浆达到要求后进行柔性...
