锦绣东方二期工程施工电梯安装方案VIP免费

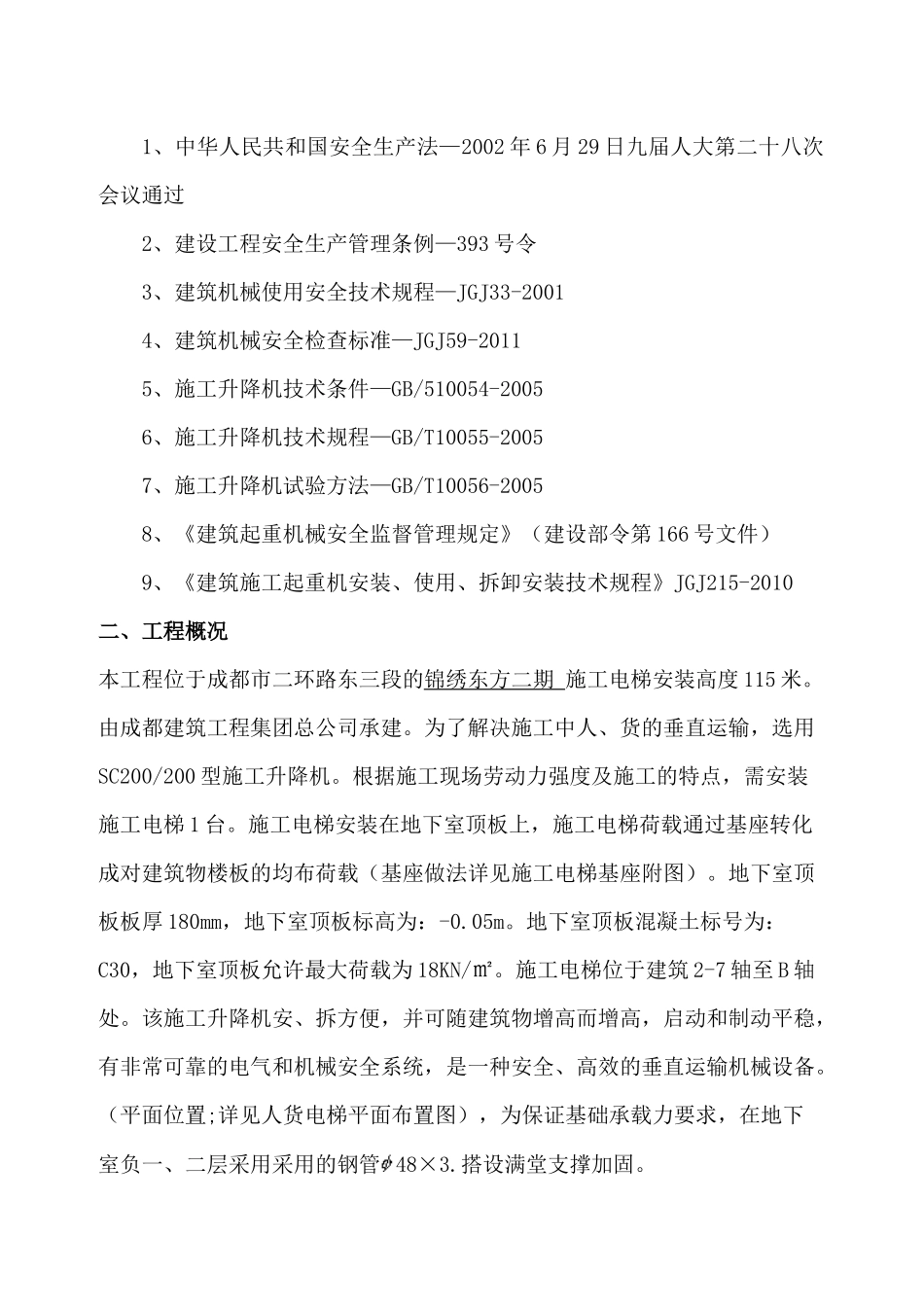

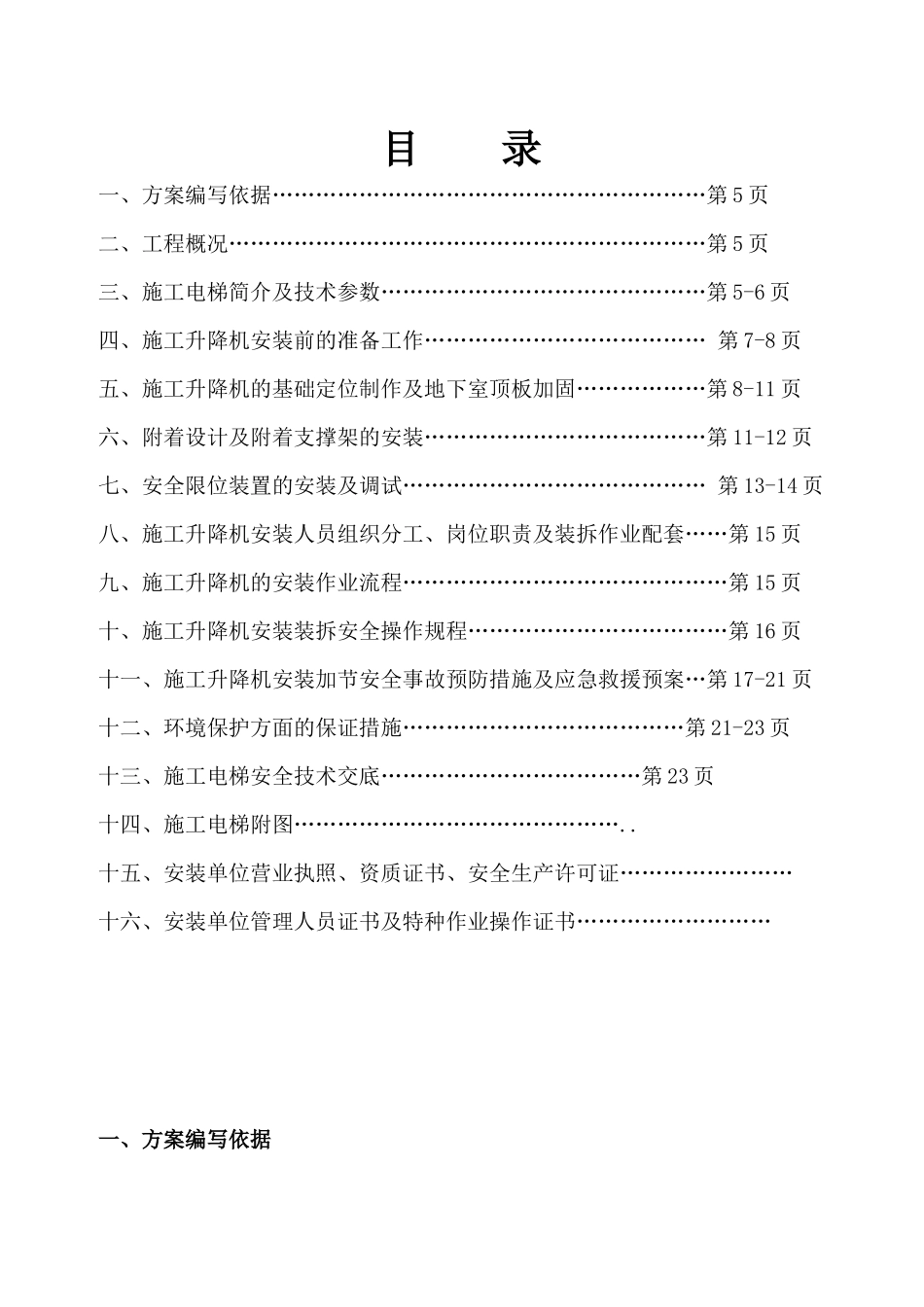

目录一、方案编写依据……………………………………………………第5页二、工程概况…………………………………………………………第5页三、施工电梯简介及技术参数………………………………………第5-6页四、施工升降机安装前的准备工作…………………………………第7-8页五、施工升降机的基础定位制作及地下室顶板加固………………第8-11页六、附着设计及附着支撑架的安装…………………………………第11-12页七、安全限位装置的安装及调试……………………………………第13-14页八、施工升降机安装人员组织分工、岗位职责及装拆作业配套……第15页九、施工升降机的安装作业流程………………………………………第15页十、施工升降机安装装拆安全操作规程………………………………第16页十一、施工升降机安装加节安全事故预防措施及应急救援预案…第17-21页十二、环境保护方面的保证措施…………………………………第21-23页十三、施工电梯安全技术交底………………………………第23页十四、施工电梯附图………………………………………..十五、安装单位营业执照、资质证书、安全生产许可证……………………十六、安装单位管理人员证书及特种作业操作证书………………………一、方案编写依据1、中华人民共和国安全生产法—2002年6月29日九届人大第二十八次会议通过2、建设工程安全生产管理条例—393号令3、建筑机械使用安全技术规程—JGJ33-20014、建筑机械安全检查标准—JGJ59-20115、施工升降机技术条件—GB/510054-20056、施工升降机技术规程—GB/T10055-20057、施工升降机试验方法—GB/T10056-20058、《建筑起重机械安全监督管理规定》（建设部令第166号文件）9、《建筑施工起重机安装、使用、拆卸安装技术规程》JGJ215-2010二、工程概况本工程位于成都市二环路东三段的锦绣东方二期施工电梯安装高度115米。由成都建筑工程集团总公司承建。为了解决施工中人、货的垂直运输，选用SC200/200型施工升降机。根据施工现场劳动力强度及施工的特点，需安装施工电梯1台。施工电梯安装在地下室顶板上，施工电梯荷载通过基座转化成对建筑物楼板的均布荷载（基座做法详见施工电梯基座附图）。地下室顶板板厚180mm，地下室顶板标高为：-0.05m。地下室顶板混凝土标号为：C30，地下室顶板允许最大荷载为18KN/㎡。施工电梯位于建筑2-7轴至B轴处。该施工升降机安、拆方便，并可随建筑物增高而增高，启动和制动平稳，有非常可靠的电气和机械安全系统，是一种安全、高效的垂直运输机械设备。（平面位置;详见人货电梯平面布置图），为保证基础承载力要求，在地下室负一、二层采用采用的钢管48×3.搭设满堂支撑加固。三、施工电梯简介及技术参数1、施工电梯组成施工升降机又称施工电梯，是附着在建筑物上，用来提料和方便施工人员上下的垂直运输设备，施工电梯主要由导轨架、吊笼、防护围栏、底架附着装配，平衡系统，电气系统和安全装置组成。2、本施工升降机是双笼电梯，单笼额定载重量2000㎏，起升运行速度36m/min，最大提升高度200m，本机系成熟产品，技术先进，性能优良安全可靠，架设方便，其他参数见下表SC200/200TD施工升降机主要技术参数见下表：额定载重量（单笼）2000㎏额定起升速度38米/min电机型号YZEJI32M-4电机持续功率6×11kw电机制动力矩（单台）120牛顿·米最大提升高度380m≤H≤450m（其中H为道轨架安装高度）吊笼净空尺寸（长×宽×高）3.2×1.5×2.5导轨架自由端最大允许高度7.5米施工电梯自带吊杆起吊能力200kg标准节尺寸0.65×0.65×1.508整机重量（115高度85节）22.139t四、施工升降机安装前的准备工作（1）看现场，综合使用、装拆、附着。（2）组建安装作业班子，分头进行技术、物资准备。（3）编写施工方案。（4）全面检修设备。（5）施工升降机供电容量64kVA，电压380±5V，频率50Hz。（6）施工升降机安装前建筑物主体外架影响升降机安装的部位应拆除，为设备装拆创造条件。（7）对作业人员进行安全技术交底。（8）设备及企业资质、安全许可证，以及设备的生产许可证、出厂合格证以及维修记录和防坠安全器的检验报告、操作证。五、施工升降机的基础定位制作及地下室顶板...
