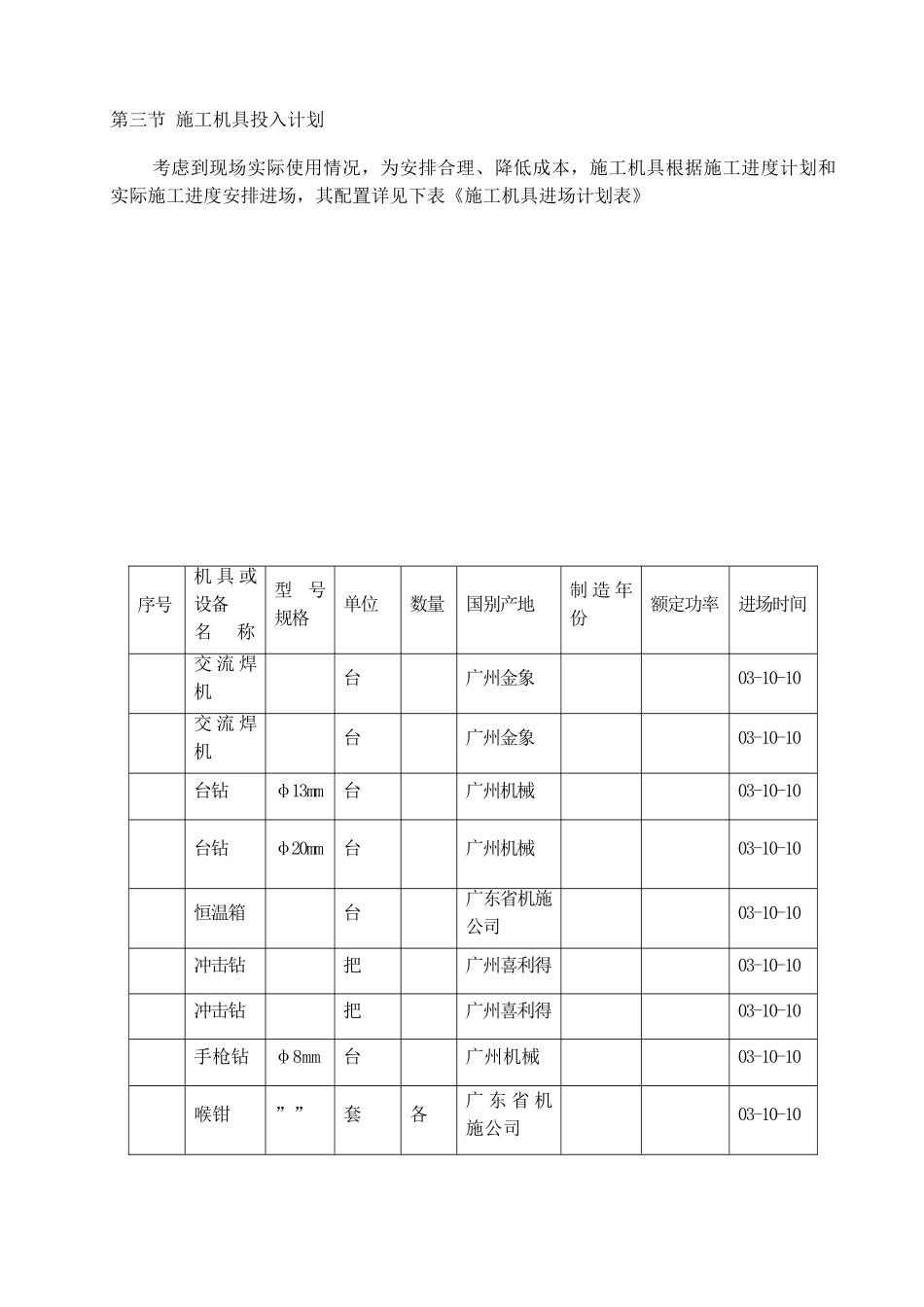

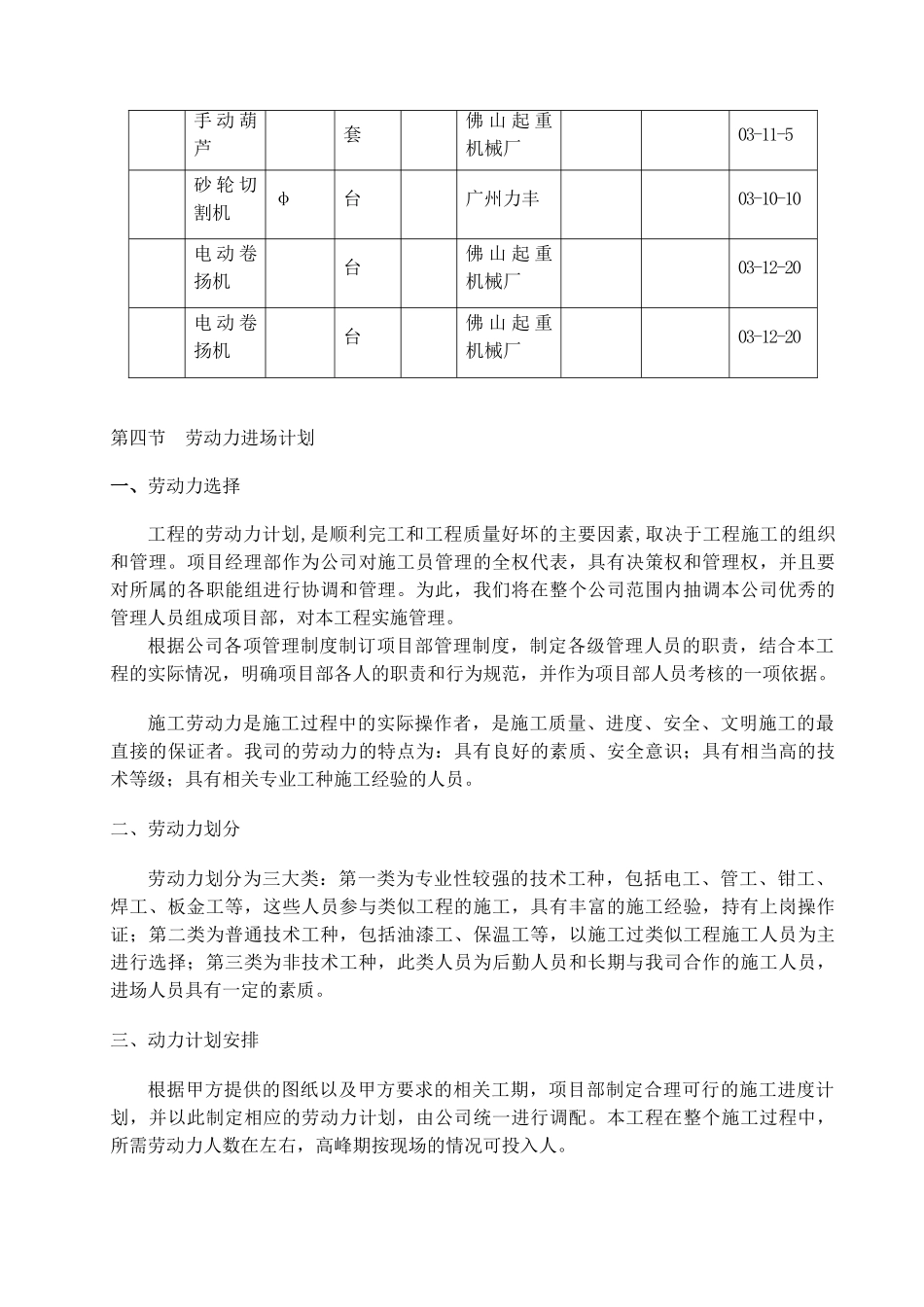

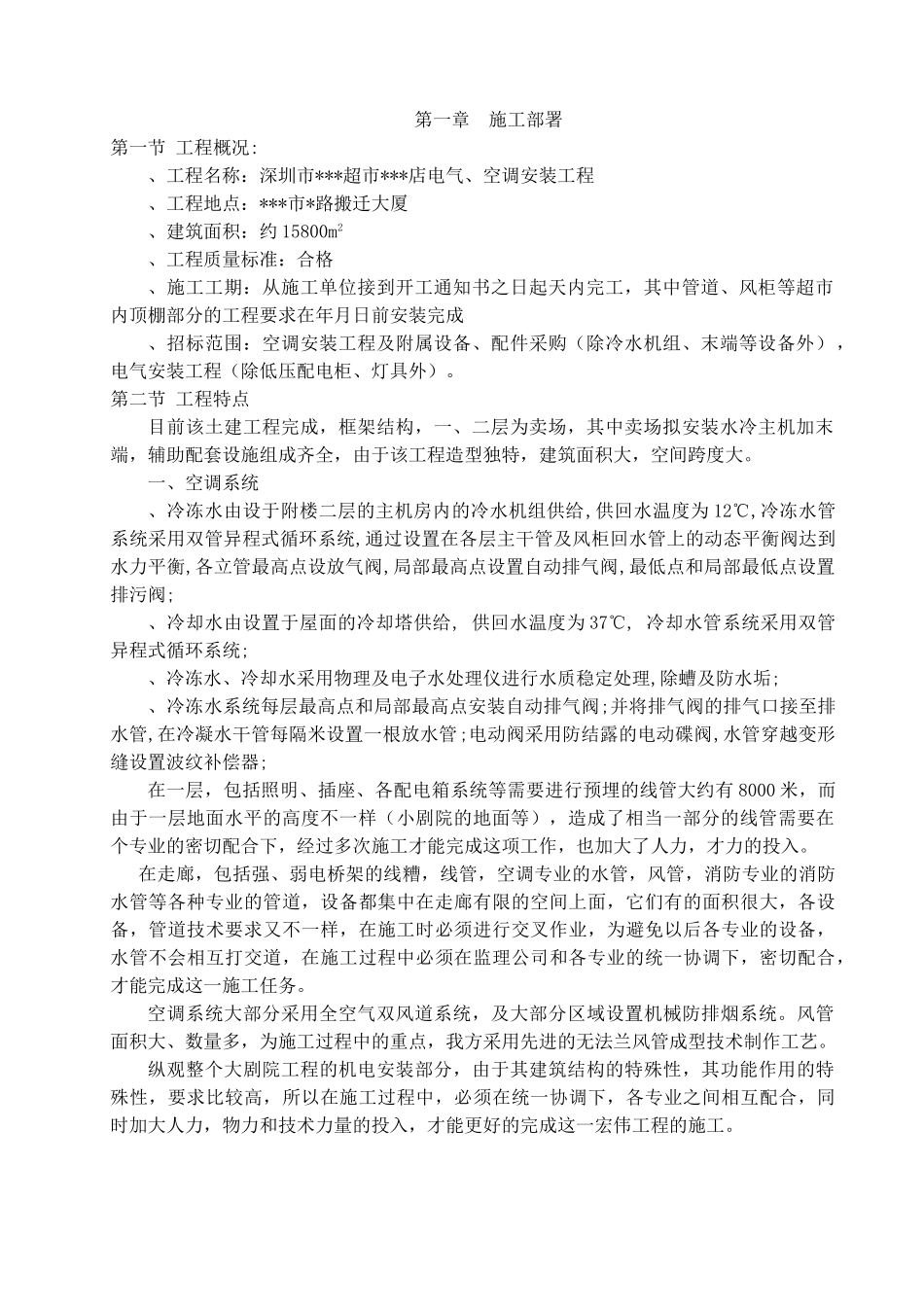

第一章施工部署第一节工程概况:、工程名称：深圳市***超市***店电气、空调安装工程、工程地点：***市*路搬迁大厦、建筑面积：约15800m2、工程质量标准：合格、施工工期：从施工单位接到开工通知书之日起天内完工，其中管道、风柜等超市内顶棚部分的工程要求在年月日前安装完成、招标范围：空调安装工程及附属设备、配件采购（除冷水机组、末端等设备外），电气安装工程（除低压配电柜、灯具外）。第二节工程特点目前该土建工程完成，框架结构，一、二层为卖场，其中卖场拟安装水冷主机加末端，辅助配套设施组成齐全，由于该工程造型独特，建筑面积大，空间跨度大。一、空调系统、冷冻水由设于附楼二层的主机房内的冷水机组供给,供回水温度为12℃,冷冻水管系统采用双管异程式循环系统,通过设置在各层主干管及风柜回水管上的动态平衡阀达到水力平衡,各立管最高点设放气阀,局部最高点设置自动排气阀,最低点和局部最低点设置排污阀;、冷却水由设置于屋面的冷却塔供给,供回水温度为37℃,冷却水管系统采用双管异程式循环系统;、冷冻水、冷却水采用物理及电子水处理仪进行水质稳定处理,除螬及防水垢;、冷冻水系统每层最高点和局部最高点安装自动排气阀;并将排气阀的排气口接至排水管,在冷凝水干管每隔米设置一根放水管;电动阀采用防结露的电动碟阀,水管穿越变形缝设置波纹补偿器;在一层，包括照明、插座、各配电箱系统等需要进行预埋的线管大约有8000米，而由于一层地面水平的高度不一样（小剧院的地面等），造成了相当一部分的线管需要在个专业的密切配合下，经过多次施工才能完成这项工作，也加大了人力，才力的投入。在走廊，包括强、弱电桥架的线糟，线管，空调专业的水管，风管，消防专业的消防水管等各种专业的管道，设备都集中在走廊有限的空间上面，它们有的面积很大，各设备，管道技术要求又不一样，在施工时必须进行交叉作业，为避免以后各专业的设备，水管不会相互打交道，在施工过程中必须在监理公司和各专业的统一协调下，密切配合，才能完成这一施工任务。空调系统大部分采用全空气双风道系统，及大部分区域设置机械防排烟系统。风管面积大、数量多，为施工过程中的重点，我方采用先进的无法兰风管成型技术制作工艺。纵观整个大剧院工程的机电安装部分，由于其建筑结构的特殊性，其功能作用的特殊性，要求比较高，所以在施工过程中，必须在统一协调下，各专业之间相互配合，同时加大人力，物力和技术力量的投入，才能更好的完成这一宏伟工程的施工。第三节施工机具投入计划考虑到现场实际使用情况，为安排合理、降低成本，施工机具根据施工进度计划和实际施工进度安排进场，其配置详见下表《施工机具进场计划表》序号机具或设备名称型号规格单位数量国别产地制造年份额定功率进场时间交流焊机台广州金象03-10-10交流焊机台广州金象03-10-10台钻φ13mm台广州机械03-10-10台钻φ20mm台广州机械03-10-10恒温箱台广东省机施公司03-10-10冲击钻把广州喜利得03-10-10冲击钻把广州喜利得03-10-10手枪钻φ8mm台广州机械03-10-10喉钳””套各广东省机施公司03-10-10第四节劳动力进场计划一、劳动力选择工程的劳动力计划,是顺利完工和工程质量好坏的主要因素,取决于工程施工的组织和管理。项目经理部作为公司对施工员管理的全权代表，具有决策权和管理权，并且要对所属的各职能组进行协调和管理。为此，我们将在整个公司范围内抽调本公司优秀的管理人员组成项目部，对本工程实施管理。根据公司各项管理制度制订项目部管理制度，制定各级管理人员的职责，结合本工程的实际情况，明确项目部各人的职责和行为规范，并作为项目部人员考核的一项依据。施工劳动力是施工过程中的实际操作者，是施工质量、进度、安全、文明施工的最直接的保证者。我司的劳动力的特点为：具有良好的素质、安全意识；具有相当高的技术等级；具有相关专业工种施工经验的人员。二、劳动力划分劳动力划分为三大类：第一类为专业性较强的技术工种，包括电工、管工、钳工、焊工、板金工等，这些人员参与类似工程的施工，具有丰富的施工经验，持有上岗操作证；第二类为普通技术工种，包括油漆工、保温工等，以施工过类...
