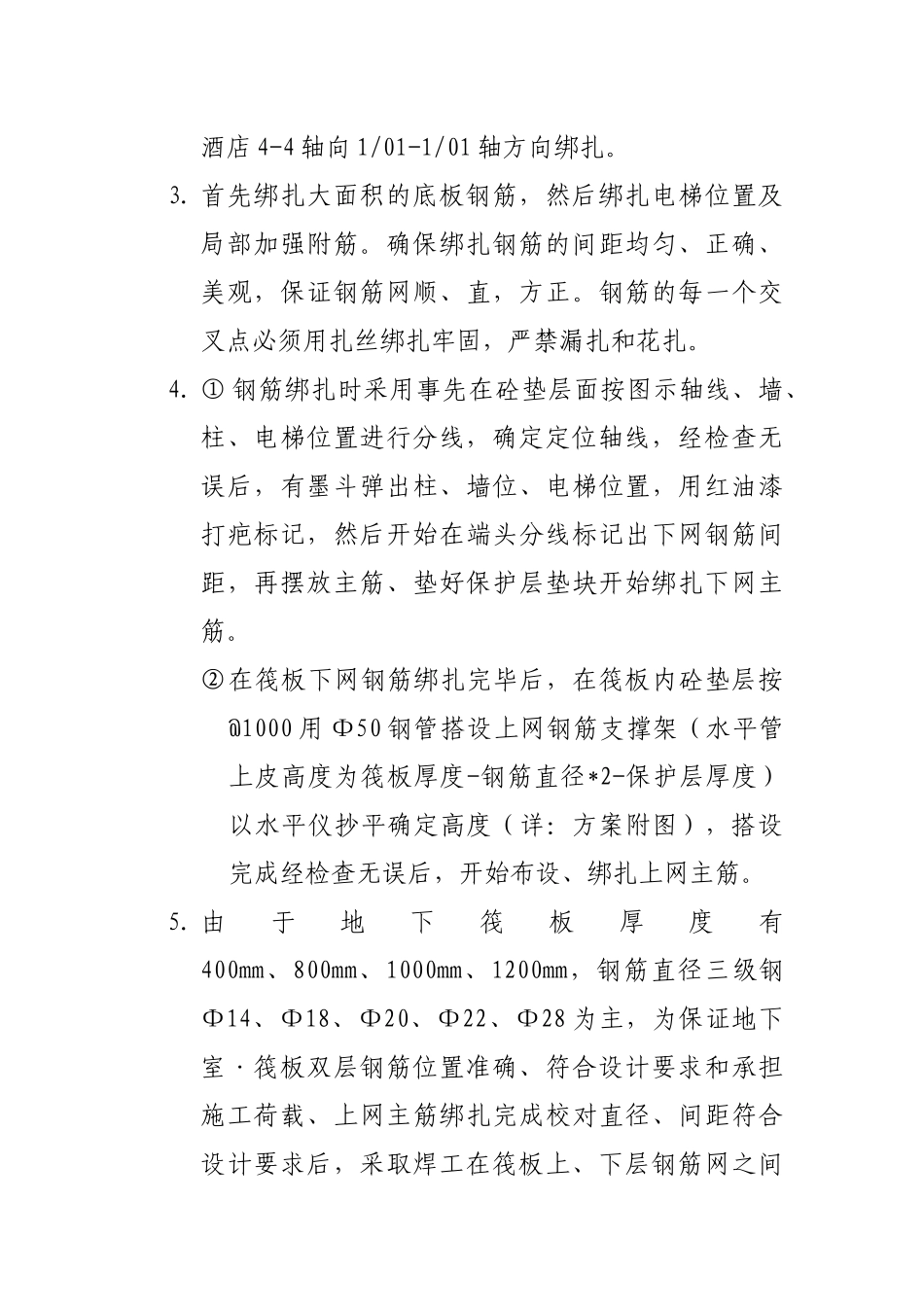

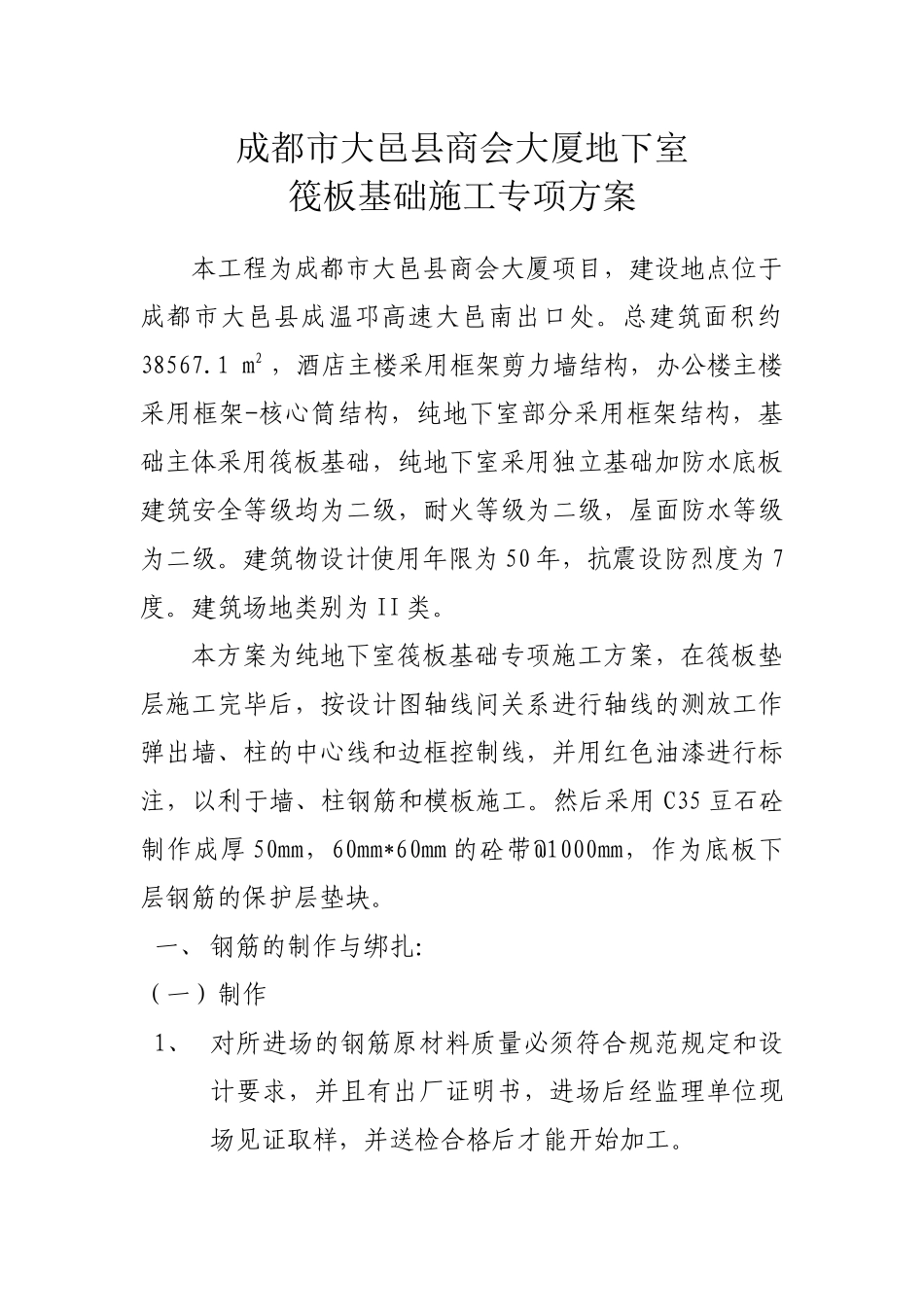

成都市大邑县商会大厦地下室筏板基础施工专项方案本工程为成都市大邑县商会大厦项目，建设地点位于成都市大邑县成温邛高速大邑南出口处。总建筑面积约38567.1m2，酒店主楼采用框架剪力墙结构，办公楼主楼采用框架-核心筒结构，纯地下室部分采用框架结构，基础主体采用筏板基础，纯地下室采用独立基础加防水底板建筑安全等级均为二级，耐火等级为二级，屋面防水等级为二级。建筑物设计使用年限为50年，抗震设防烈度为7度。建筑场地类别为II类。本方案为纯地下室筏板基础专项施工方案，在筏板垫层施工完毕后，按设计图轴线间关系进行轴线的测放工作弹出墙、柱的中心线和边框控制线，并用红色油漆进行标注，以利于墙、柱钢筋和模板施工。然后采用C35豆石砼制作成厚50mm，60mm*60mm的砼带@1000mm，作为底板下层钢筋的保护层垫块。一、钢筋的制作与绑扎：（一）制作1、对所进场的钢筋原材料质量必须符合规范规定和设计要求，并且有出厂证明书，进场后经监理单位现场见证取样，并送检合格后才能开始加工。2、材料进场后，按不同的规格和批号，每60吨取原材料进行复检，合格后放可使用。3、钢筋连接按锥螺纹连接为主、水平窄间隙焊为辅的原则进行，应先作试连、试焊，试件送检合格后，方可大面积连接、施焊。焊工必须要持有效地操作证上岗，严禁违章。4、按设计要求的钢筋规格、形状、尺寸进行钢筋的放样工作，力求达到准确无误，确保钢筋成型几何尺寸符合设计要求和规范要求。5、钢筋的接头位置、数量必须符合设计和规范要求，底板钢筋的焊接头数量同一截面不得超过50%。特别是要注意钢筋的锚固长度达到设计和规范要求。6、钢筋制作完毕后，由质检部门按钢筋大样表进行详细的验收，特别是连接接头必须由专职质检员、主管工长逐个检查并有书面记录、交接签字，合格后交绑扎班组进行绑扎。（二）绑扎1.操作班组和分管工长首先要熟悉钢筋施工图和钢筋大样表，领会设计意图，严格按施工图和规范进行绑扎。2.由于筏板面积大，施工时分段组织绑扎，首先第一段办公楼4-4轴端开始向5-5轴方向绑扎，第二段由酒店4-4轴向1/01-1/01轴方向绑扎。3.首先绑扎大面积的底板钢筋，然后绑扎电梯位置及局部加强附筋。确保绑扎钢筋的间距均匀、正确、美观，保证钢筋网顺、直，方正。钢筋的每一个交叉点必须用扎丝绑扎牢固，严禁漏扎和花扎。4.①钢筋绑扎时采用事先在砼垫层面按图示轴线、墙、柱、电梯位置进行分线，确定定位轴线，经检查无误后，有墨斗弹出柱、墙位、电梯位置，用红油漆打疤标记，然后开始在端头分线标记出下网钢筋间距，再摆放主筋、垫好保护层垫块开始绑扎下网主筋。②在筏板下网钢筋绑扎完毕后，在筏板内砼垫层按@1000用Φ50钢管搭设上网钢筋支撑架（水平管上皮高度为筏板厚度-钢筋直径*2-保护层厚度）以水平仪抄平确定高度（详：方案附图），搭设完成经检查无误后，开始布设、绑扎上网主筋。5.由于地下筏板厚度有400mm、800mm、1000mm、1200mm，钢筋直径三级钢Φ14、Φ18、Φ20、Φ22、Φ28为主，为保证地下室·筏板双层钢筋位置准确、符合设计要求和承担施工荷载、上网主筋绑扎完成校对直径、间距符合设计要求后，采取焊工在筏板上、下层钢筋网之间用三级钢Φ22制作H型撑铁，其间距按横、塑向：1000mm（筏板上网主筋@100）布置，在上、下网主筋之间与钢筋焊牢，撑铁布置、焊接要求等（详：方案附图）6.撑铁焊接完成后，开始根据事先在垫层上所作标记插柱、剪力墙塑向、水平钢筋，予插筋的位置应正确并顺直，严禁弯曲不正、并焊接固定。7.柱子和剪力墙采取绑扎钢筋、预埋插筋固定，在与底板上层钢筋交接处，利用墙体水平筋和柱子箍筋与底板的钢筋焊接牢固，固定其钢筋的位置，要求竖向钢筋吊线绑扎，确保塑向钢筋的垂直度，钢筋的规格、间距正确，竖向垂直，并保证内外双排钢筋的位置正确，水平钢筋间距正确，搭接长度符合设计和规范要求，接头错开。8.柱子、剪力墙竖筋定位、绑扎完成后，开始绑扎筏板上、下网局部第一、二排加筋，上网第一、二排加筋用12#-18#铅丝按@450吊持、绑扎在上网钢筋主筋上。9.筏板的主筋、加筋、柱子、剪力墙水平、竖向钢筋绑扎完毕后开始由G2-1/0A向1/01-1/01...
