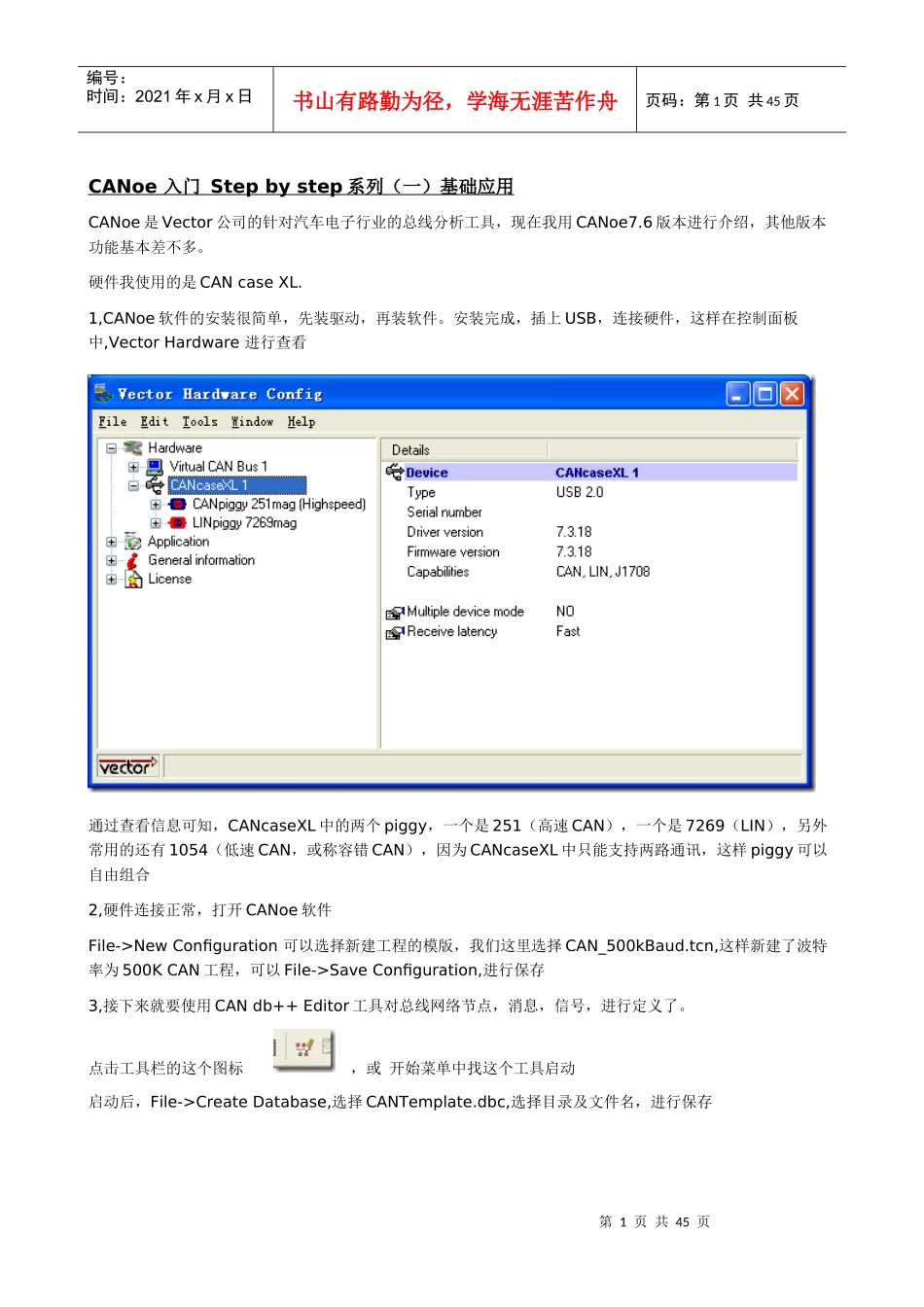

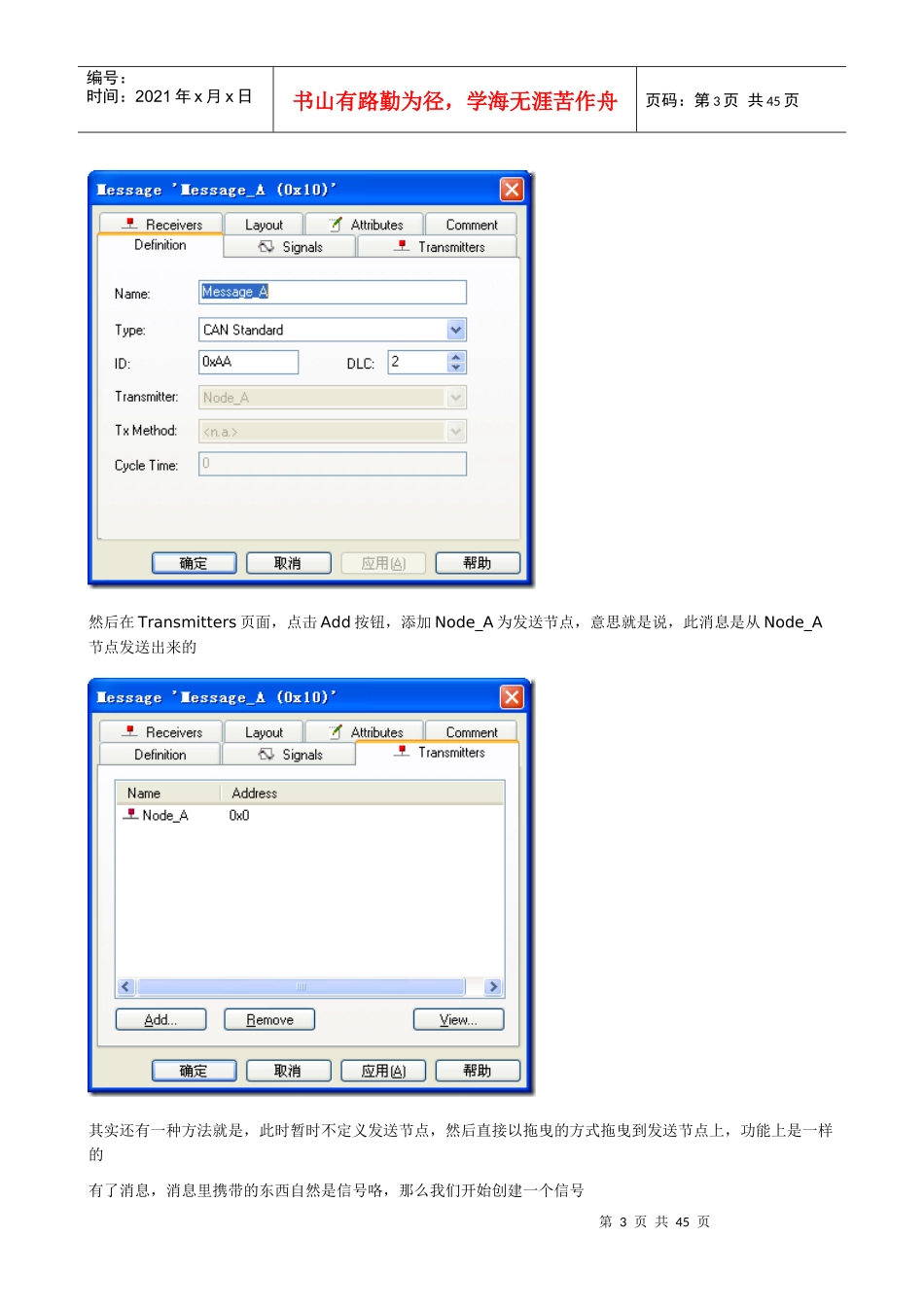

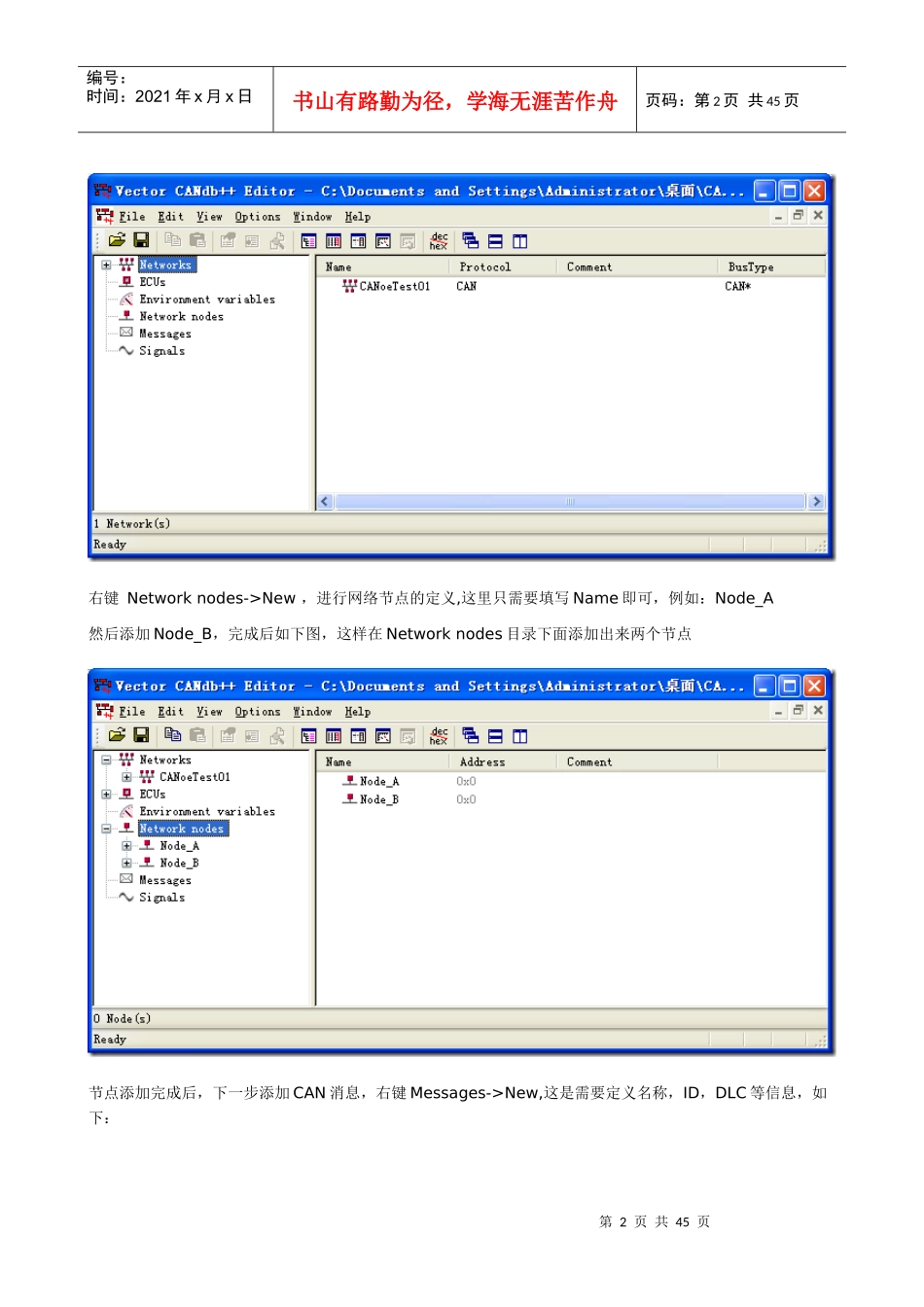

第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共45页CANoe入门Stepbystep系列(一)基础应用CANoe是Vector公司的针对汽车电子行业的总线分析工具,现在我用CANoe7.6版本进行介绍,其他版本功能基本差不多。硬件我使用的是CANcaseXL.1,CANoe软件的安装很简单,先装驱动,再装软件。安装完成,插上USB,连接硬件,这样在控制面板中,VectorHardware进行查看通过查看信息可知,CANcaseXL中的两个piggy,一个是251(高速CAN),一个是7269(LIN),另外常用的还有1054(低速CAN,或称容错CAN),因为CANcaseXL中只能支持两路通讯,这样piggy可以自由组合2,硬件连接正常,打开CANoe软件File->NewConfiguration可以选择新建工程的模版,我们这里选择CAN_500kBaud.tcn,这样新建了波特率为500KCAN工程,可以File->SaveConfiguration,进行保存3,接下来就要使用CANdb++Editor工具对总线网络节点,消息,信号,进行定义了。点击工具栏的这个图标,或开始菜单中找这个工具启动启动后,File->CreateDatabase,选择CANTemplate.dbc,选择目录及文件名,进行保存第2页共45页第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共45页右键Networknodes->New,进行网络节点的定义,这里只需要填写Name即可,例如:Node_A然后添加Node_B,完成后如下图,这样在Networknodes目录下面添加出来两个节点节点添加完成后,下一步添加CAN消息,右键Messages->New,这是需要定义名称,ID,DLC等信息,如下:第3页共45页第2页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共45页然后在Transmitters页面,点击Add按钮,添加Node_A为发送节点,意思就是说,此消息是从Node_A节点发送出来的其实还有一种方法就是,此时暂时不定义发送节点,然后直接以拖曳的方式拖曳到发送节点上,功能上是一样的有了消息,消息里携带的东西自然是信号咯,那么我们开始创建一个信号第4页共45页第3页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共45页右键Signals->New,填写如下信息信号当然要放到消息中咯,切换到Messages页面,Add我们刚刚建立的Message_A,当然和上面一样,采用拖曳的方式从Signal到Message中建立关联也是可以的。上面信息中Intel模式和Motorola格式的区别如下:第5页共45页第4页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共45页用0和1来表示开关信号状态似乎还不是很直观,我们可以使用on和off来表示就好了,于是View->ValueTables,右键空白处->New,键入如下信息:第6页共45页第5页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共45页定义好了之后,还需要跟信号进行关联。右键需要关联的信号->EditSignal,ValueTable中关联刚才建立的那个ValueTalbe项第7页共45页第6页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共45页这样一个信号就完成了,另外还需要加一个类似的信号,可以点击Signal根目录,在右边选择Signal复制,及粘贴,然后双击复制好的Signal后,进行一些编辑,然后用上面方法关联Message即可快速建立第二个信号了,是不是很方便继续添加第三个信号,Indicator_A,跟上面一样,但是我这个信号想放在Message的第二个字节的位置,怎么办?其实很简单,有两种方法:第一种,右键已经关联好的,即在Message目录下的信号,Editmappedsignal,在弹出的对话框中的Startbit中填8,这样就这个信号就跑到该消息的第二个字节中了。第二种方法,右键该消息->EditMessage,在Layout页面中,拖动信号的色块进行移动第8页共45页第7页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共45页第9页共45页第8页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共45页以上Message_A消息及消息下所定义已经定义完成如法炮制另外一个消息Message_B,完成后如下图。第10页共45页第9页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:...
