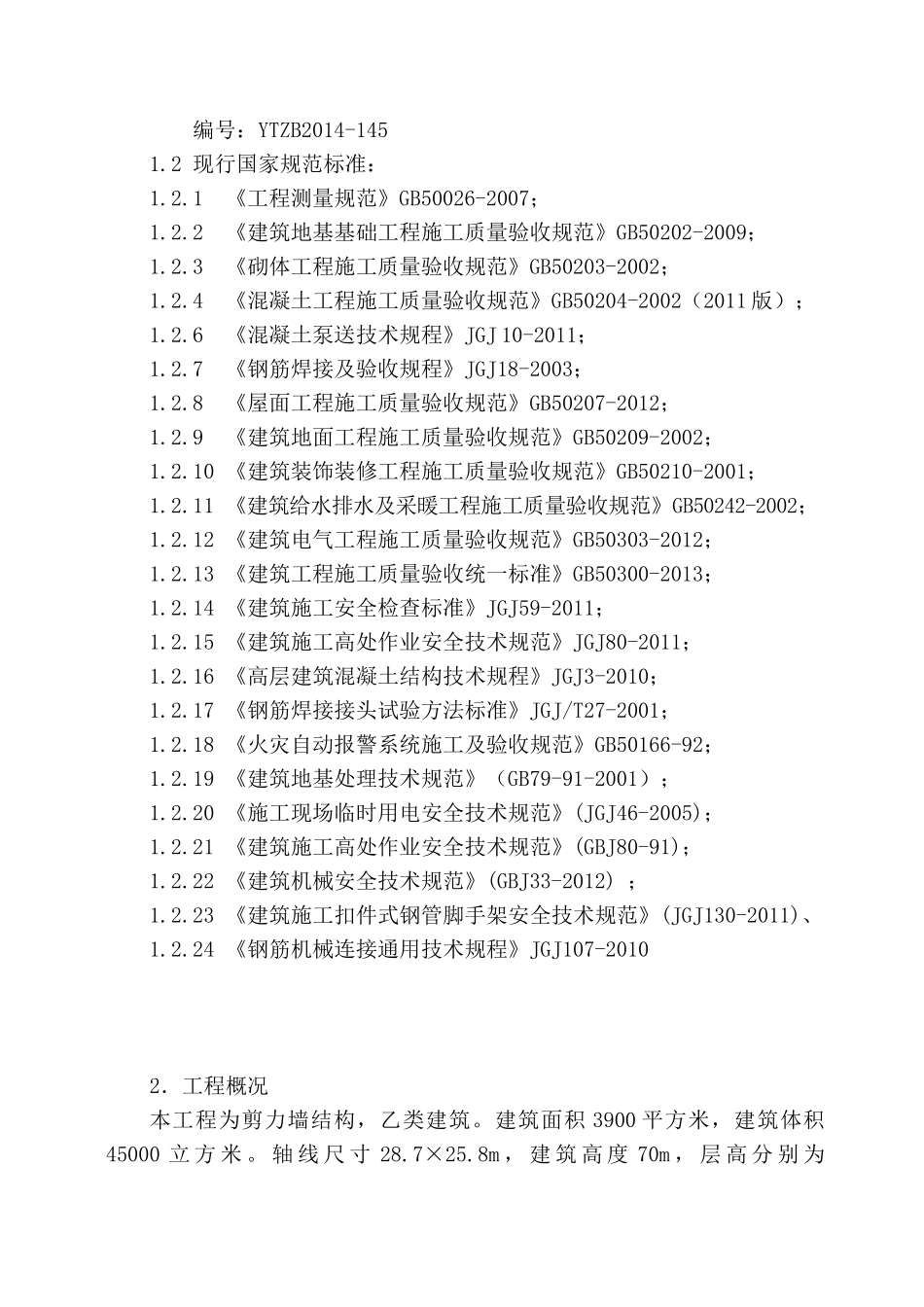

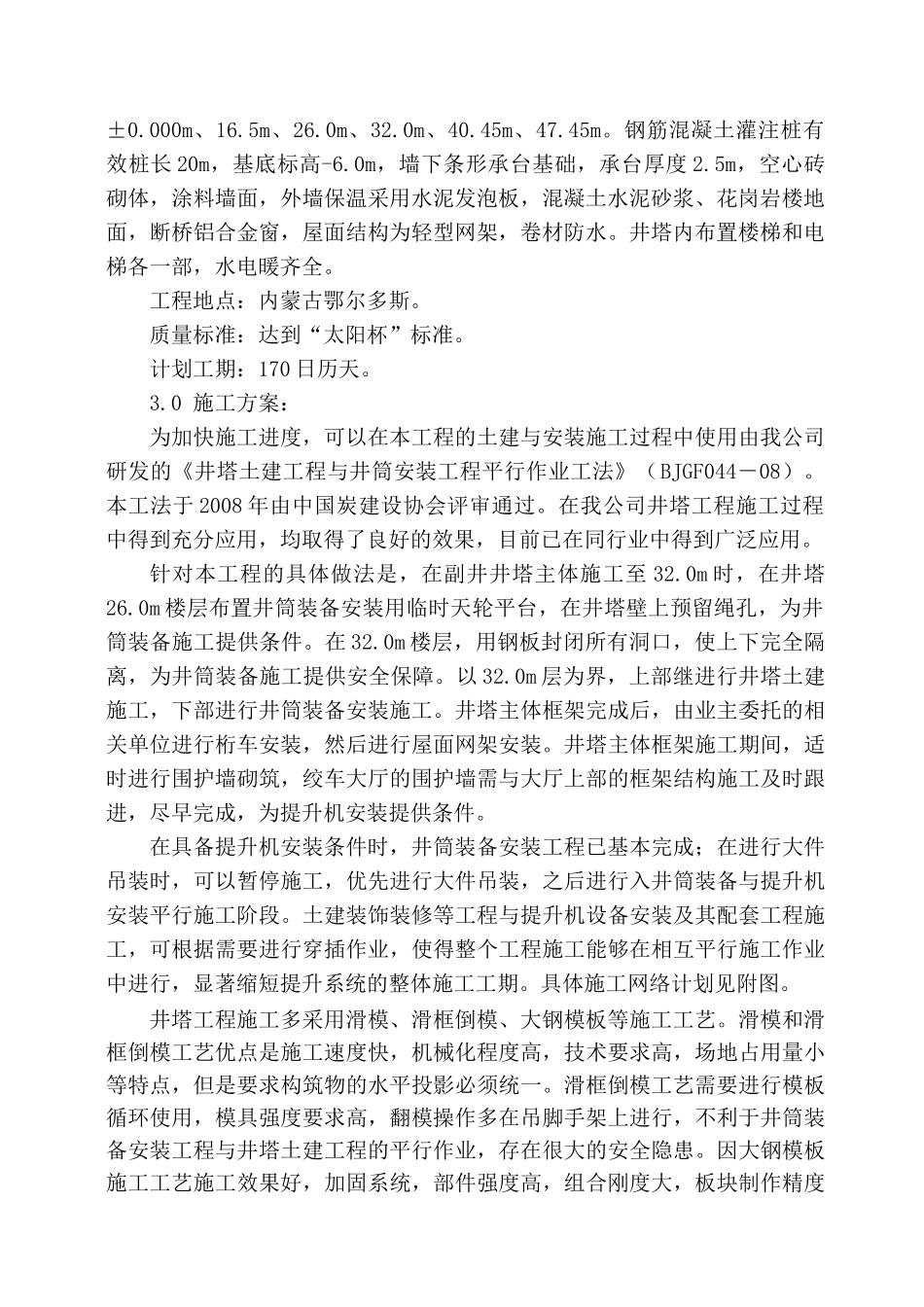

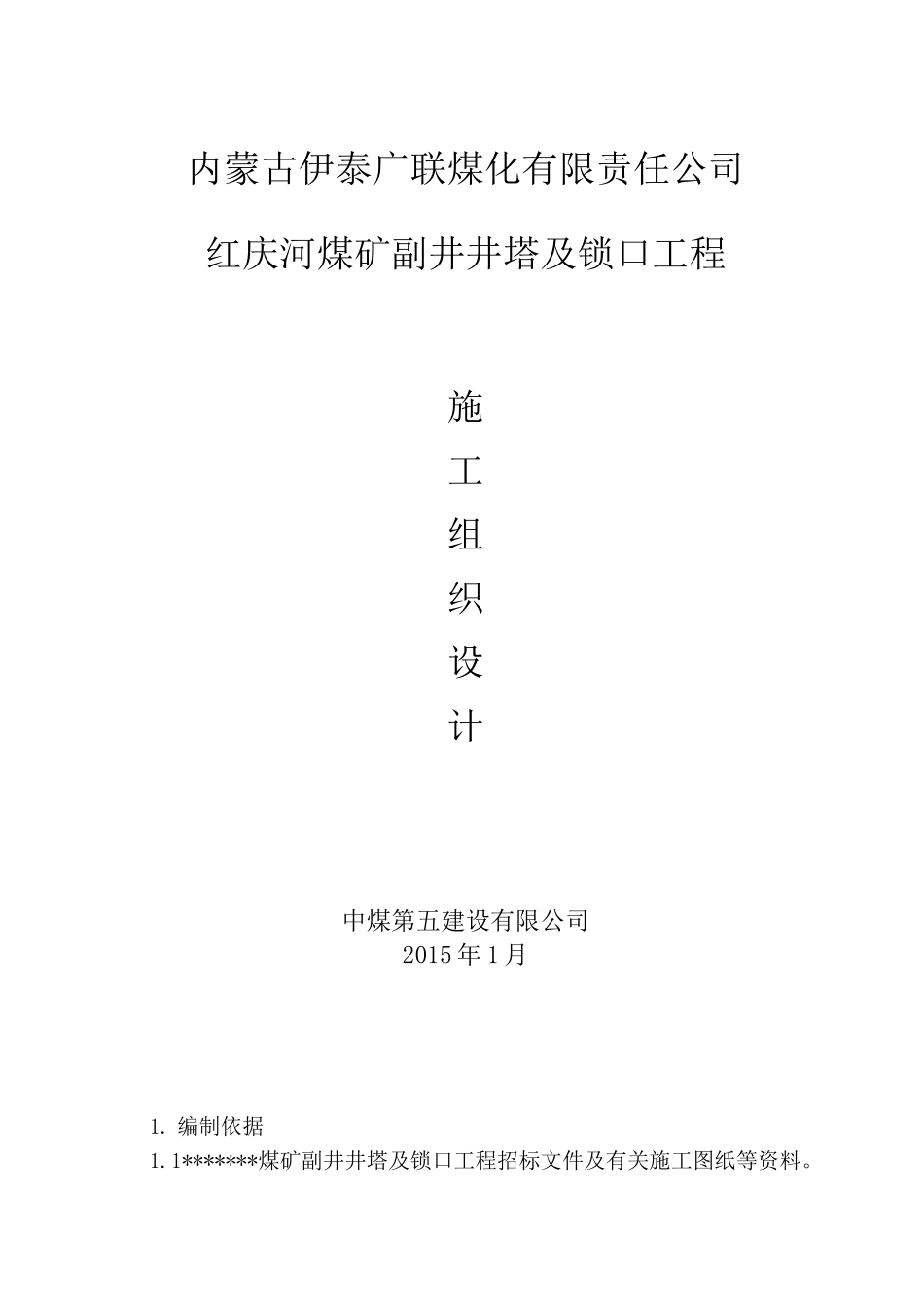

内蒙古伊泰广联煤化有限责任公司红庆河煤矿副井井塔及锁口工程施工组织设计中煤第五建设有限公司2015年1月1.编制依据1.1*******煤矿副井井塔及锁口工程招标文件及有关施工图纸等资料。编号：YTZB2014-1451.2现行国家规范标准：1.2.1《工程测量规范》GB50026-2007；1.2.2《建筑地基基础工程施工质量验收规范》GB50202-2009；1.2.3《砌体工程施工质量验收规范》GB50203-2002；1.2.4《混凝土工程施工质量验收规范》GB50204-2002（2011版）；1.2.6《混凝土泵送技术规程》JGJ10-2011；1.2.7《钢筋焊接及验收规程》JGJ18-2003；1.2.8《屋面工程施工质量验收规范》GB50207-2012；1.2.9《建筑地面工程施工质量验收规范》GB50209-2002；1.2.10《建筑装饰装修工程施工质量验收规范》GB50210-2001；1.2.11《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；1.2.12《建筑电气工程施工质量验收规范》GB50303-2012；1.2.13《建筑工程施工质量验收统一标准》GB50300-2013；1.2.14《建筑施工安全检查标准》JGJ59-2011；1.2.15《建筑施工高处作业安全技术规范》JGJ80-2011；1.2.16《高层建筑混凝土结构技术规程》JGJ3-2010；1.2.17《钢筋焊接接头试验方法标准》JGJ/T27-2001；1.2.18《火灾自动报警系统施工及验收规范》GB50166-92；1.2.19《建筑地基处理技术规范》（GB79-91-2001）；1.2.20《施工现场临时用电安全技术规范》(JGJ46-2005)；1.2.21《建筑施工高处作业安全技术规范》(GBJ80-91)；1.2.22《建筑机械安全技术规范》(GBJ33-2012)；1.2.23《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、1.2.24《钢筋机械连接通用技术规程》JGJ107-20102．工程概况本工程为剪力墙结构，乙类建筑。建筑面积3900平方米，建筑体积45000立方米。轴线尺寸28.7×25.8m，建筑高度70m，层高分别为±0.000m、16.5m、26.0m、32.0m、40.45m、47.45m。钢筋混凝土灌注桩有效桩长20m，基底标高-6.0m，墙下条形承台基础，承台厚度2.5m，空心砖砌体，涂料墙面，外墙保温采用水泥发泡板，混凝土水泥砂浆、花岗岩楼地面，断桥铝合金窗，屋面结构为轻型网架，卷材防水。井塔内布置楼梯和电梯各一部，水电暖齐全。工程地点：内蒙古鄂尔多斯。质量标准：达到“太阳杯”标准。计划工期：170日历天。3.0施工方案：为加快施工进度，可以在本工程的土建与安装施工过程中使用由我公司研发的《井塔土建工程与井筒安装工程平行作业工法》（BJGF044－08）。本工法于2008年由中国炭建设协会评审通过。在我公司井塔工程施工过程中得到充分应用，均取得了良好的效果，目前已在同行业中得到广泛应用。针对本工程的具体做法是，在副井井塔主体施工至32.0m时，在井塔26.0m楼层布置井筒装备安装用临时天轮平台，在井塔壁上预留绳孔，为井筒装备施工提供条件。在32.0m楼层，用钢板封闭所有洞口，使上下完全隔离，为井筒装备施工提供安全保障。以32.0m层为界，上部继进行井塔土建施工，下部进行井筒装备安装施工。井塔主体框架完成后，由业主委托的相关单位进行桁车安装，然后进行屋面网架安装。井塔主体框架施工期间，适时进行围护墙砌筑，绞车大厅的围护墙需与大厅上部的框架结构施工及时跟进，尽早完成，为提升机安装提供条件。在具备提升机安装条件时，井筒装备安装工程已基本完成；在进行大件吊装时，可以暂停施工，优先进行大件吊装，之后进行入井筒装备与提升机安装平行施工阶段。土建装饰装修等工程与提升机设备安装及其配套工程施工，可根据需要进行穿插作业，使得整个工程施工能够在相互平行施工作业中进行，显著缩短提升系统的整体施工工期。具体施工网络计划见附图。井塔工程施工多采用滑模、滑框倒模、大钢模板等施工工艺。滑模和滑框倒模工艺优点是施工速度快，机械化程度高，技术要求高，场地占用量小等特点，但是要求构筑物的水平投影必须统一。滑框倒模工艺需要进行模板循环使用，模具强度要求高，翻模操作多在吊脚手架上进行，不利于井筒装备安装工程与井塔土建工程的平行作业，存在很大的安全隐患。因大钢模板施工工艺施工效果好，加固系统，部件强度高，组合刚度大，板块制作精度高，拼缝严密，不易变形，模...
