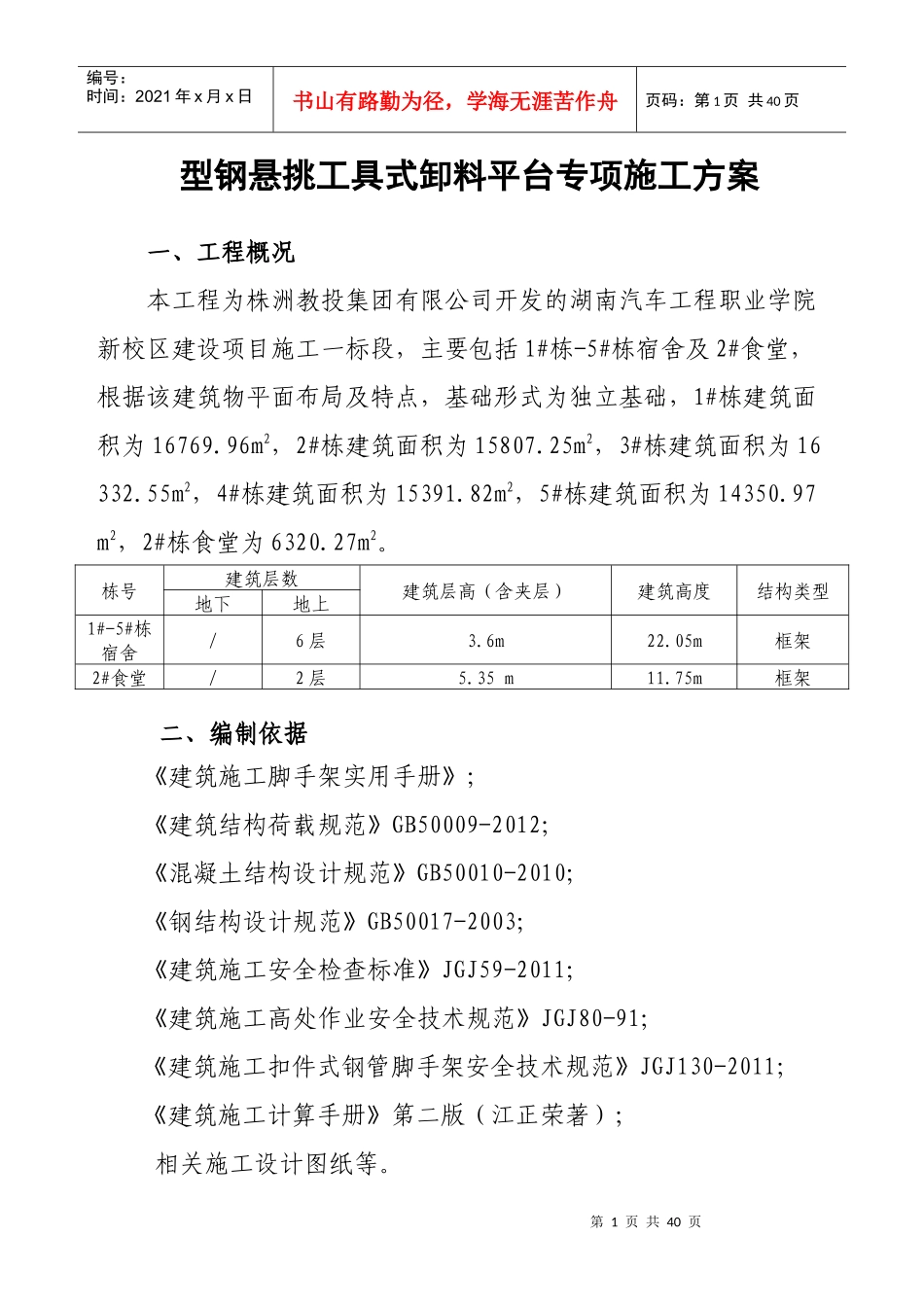

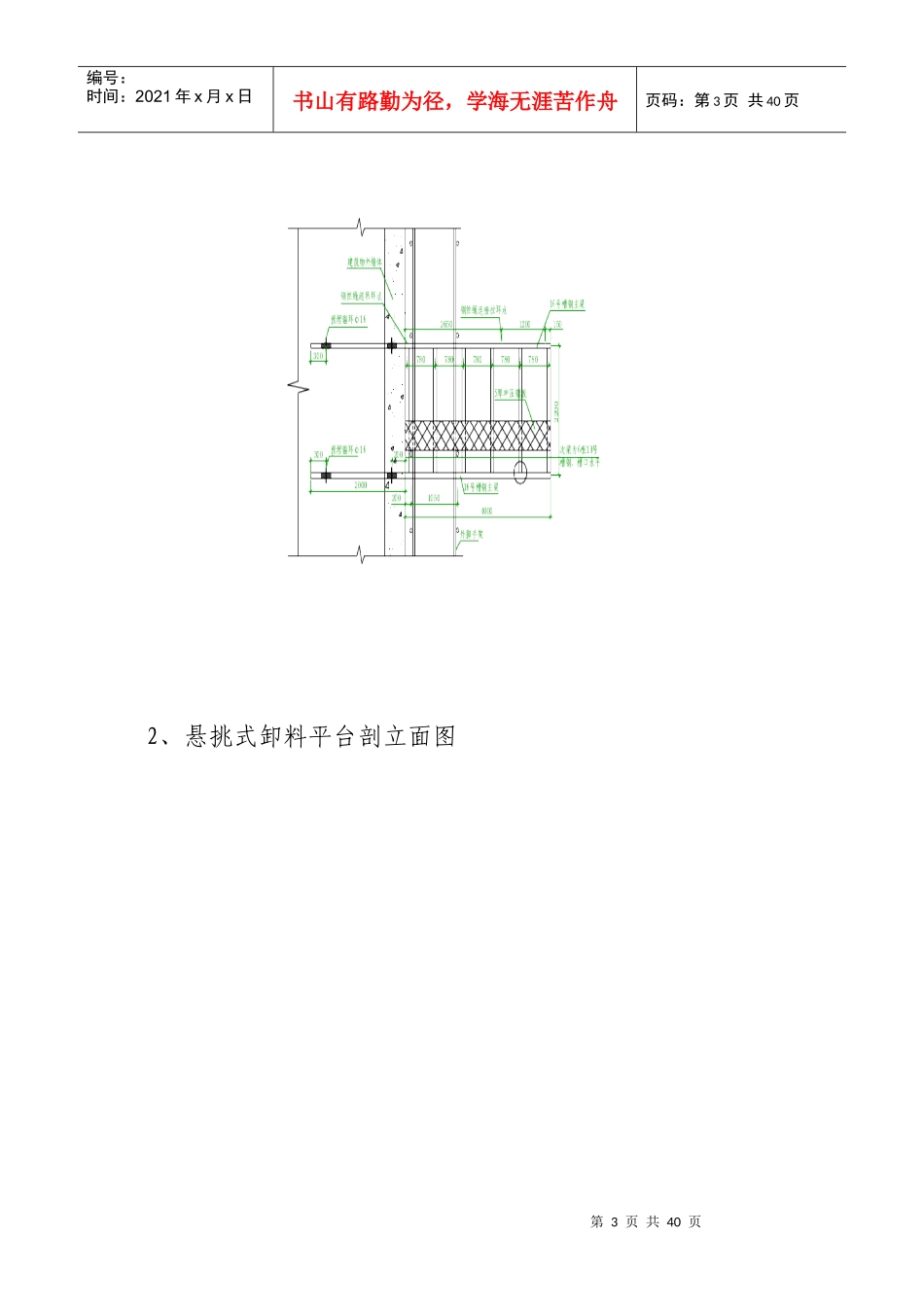

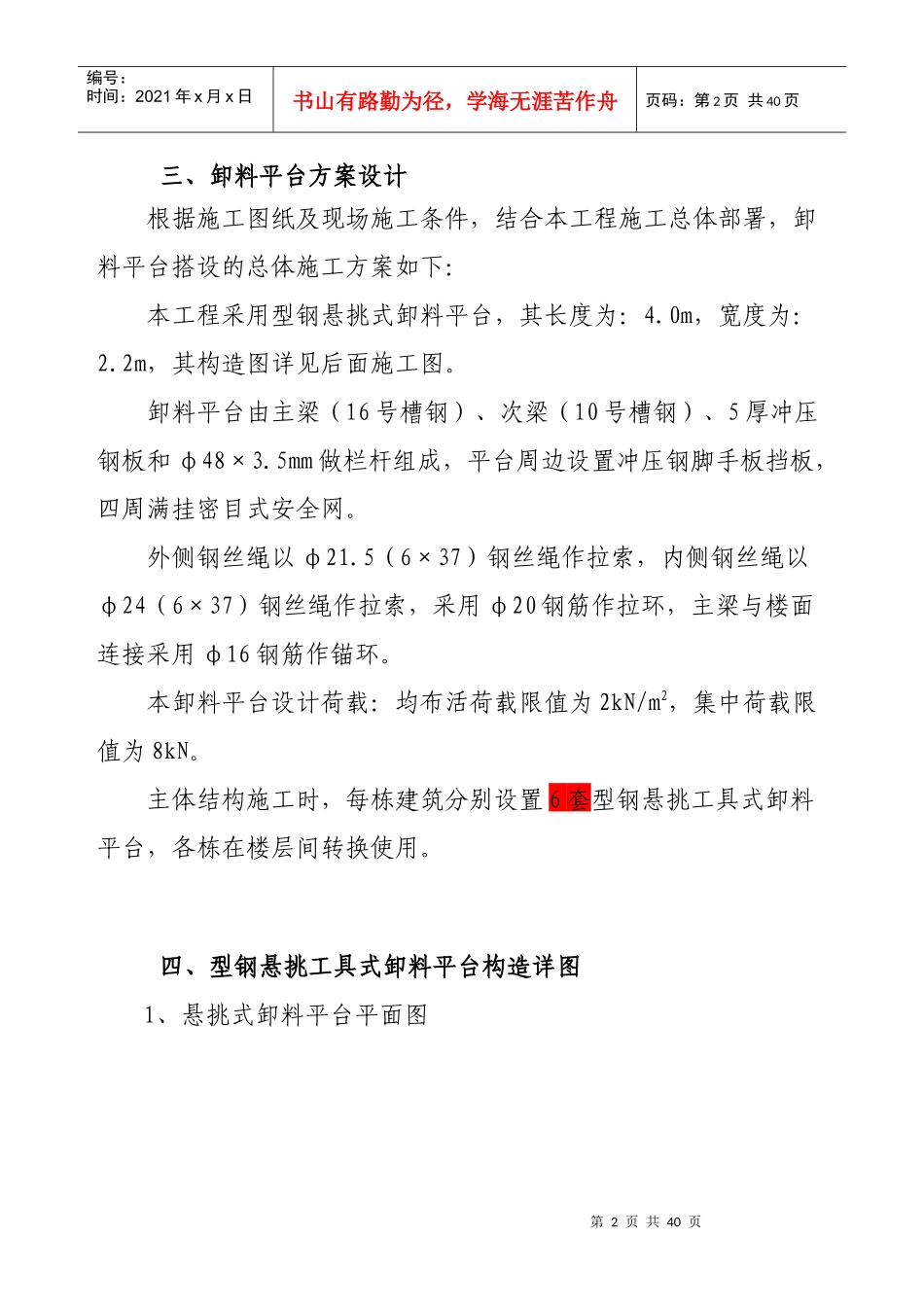

第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共40页型钢悬挑工具式卸料平台专项施工方案一、工程概况本工程为株洲教投集团有限公司开发的湖南汽车工程职业学院新校区建设项目施工一标段,主要包括1#栋-5#栋宿舍及2#食堂,根据该建筑物平面布局及特点,基础形式为独立基础,1#栋建筑面积为16769.96m2,2#栋建筑面积为15807.25m2,3#栋建筑面积为16332.55m2,4#栋建筑面积为15391.82m2,5#栋建筑面积为14350.97m2,2#栋食堂为6320.27m2。栋号建筑层数建筑层高(含夹层)建筑高度结构类型地下地上1#-5#栋宿舍/6层3.6m22.05m框架2#食堂/2层5.35m11.75m框架二、编制依据《建筑施工脚手架实用手册》;《建筑结构荷载规范》GB50009-2012;《混凝土结构设计规范》GB50010-2010;《钢结构设计规范》GB50017-2003;《建筑施工安全检查标准》JGJ59-2011;《建筑施工高处作业安全技术规范》JGJ80-91;《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;《建筑施工计算手册》第二版(江正荣著);相关施工设计图纸等。第2页共40页第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页三、卸料平台方案设计根据施工图纸及现场施工条件,结合本工程施工总体部署,卸料平台搭设的总体施工方案如下:本工程采用型钢悬挑式卸料平台,其长度为:4.0m,宽度为:2.2m,其构造图详见后面施工图。卸料平台由主梁(16号槽钢)、次梁(10号槽钢)、5厚冲压钢板和φ48×3.5mm做栏杆组成,平台周边设置冲压钢脚手板挡板,四周满挂密目式安全网。外侧钢丝绳以φ21.5(6×37)钢丝绳作拉索,内侧钢丝绳以φ24(6×37)钢丝绳作拉索,采用φ20钢筋作拉环,主梁与楼面连接采用φ16钢筋作锚环。本卸料平台设计荷载:均布活荷载限值为2kN/m2,集中荷载限值为8kN。主体结构施工时,每栋建筑分别设置6套型钢悬挑工具式卸料平台,各栋在楼层间转换使用。四、型钢悬挑工具式卸料平台构造详图1、悬挑式卸料平台平面图第3页共40页第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页2、悬挑式卸料平台剖立面图第4页共40页第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页3、各安装节点大样图第5页共40页第4页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共40页钢丝绳拉件大样图主梁与次梁衔接大样图第6页共40页第5页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共40页五、施工工艺流程卸料平台在平地上加工制作完毕(注意:最里面的2根次梁待平台安装完毕后采用螺栓连接)经过验收合格后方可吊装。使用塔吊起吊安装,吊装时,先挂好四角的吊钩,传发初次信号,但只能稍稍提升平台,放松斜拉钢丝绳,方可正式吊装,吊钩的四条引绳应等长,保证平台在起吊过程中的平稳。吊装至预定位置后,先将平台工字钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡子,完毕后方可松塔吊吊钩,卸料平台安装完毕后经验收合格后方可使用。六、施工方法1、悬挑式卸料平台应按现行的相应规范进行设计,其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在脚手架等施工设备上。3、钢丝绳设在两边主梁前后各一道,两道中的靠近建筑一侧的一道为安全储备,另外一道应作受力计算。4、应设置四个经过验算的吊环,吊运平台时使用卡环,不得使吊钩直接钩挂吊环,吊环应用甲类3号沸腾钢制作。5、悬挑式卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,第7页共40页第6页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共40页采取其他方式时卡头的卡子不得少于三个,建筑物锐角利口围系钢丝绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口。6、台面应满铺5厚的冲压钢板。7、悬挑式卸料平台左右三侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装,需待横梁支撑点电焊固定,接好钢丝绳,调整完毕,经过检查验收,方可松卸起重吊钩,上下操作。9、悬挑式卸料平...
