高支模满堂脚手架专项施工方案VIP免费

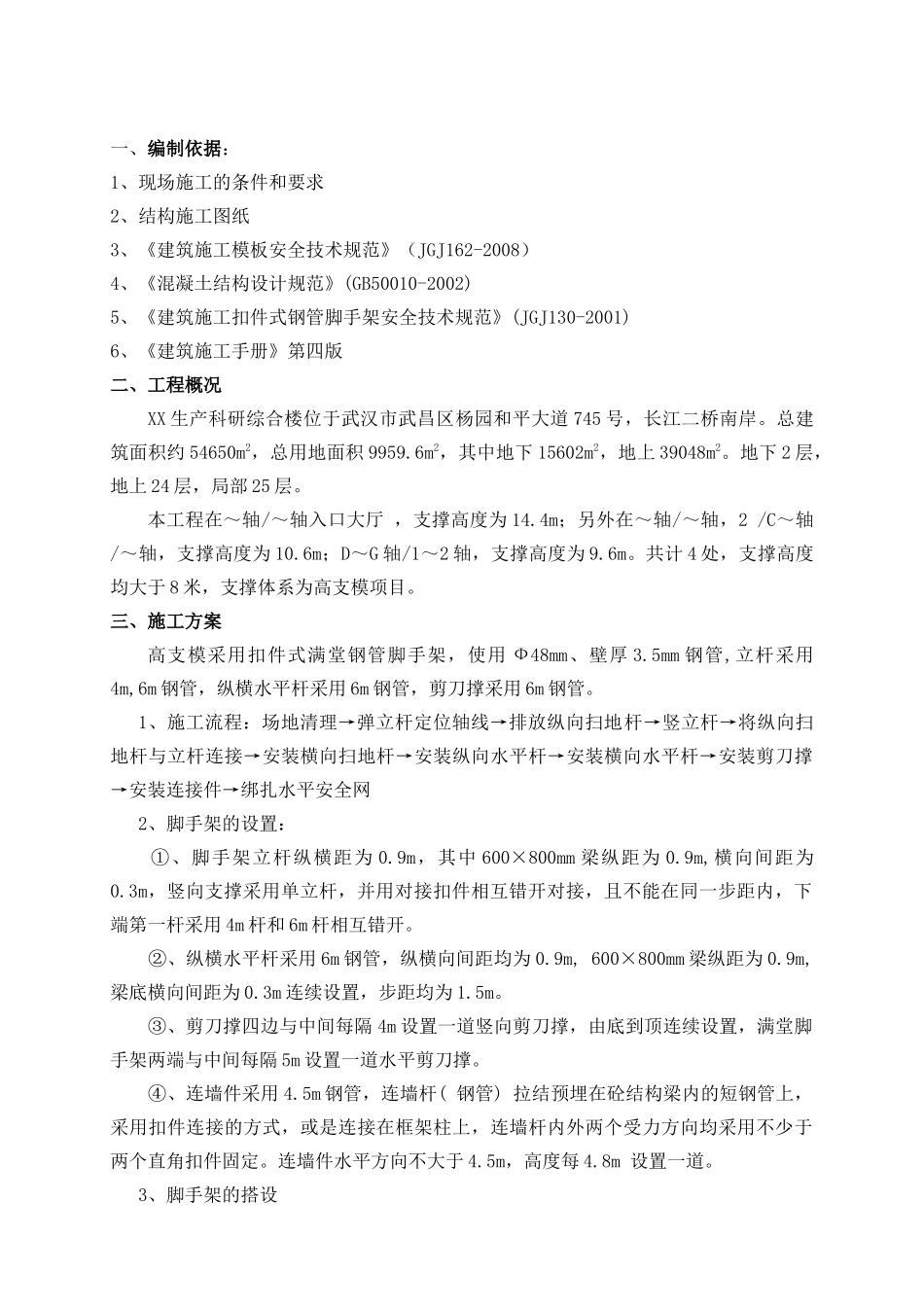

一、编制依据：1、现场施工的条件和要求2、结构施工图纸3、《建筑施工模板安全技术规范》（JGJ162-2008）4、《混凝土结构设计规范》(GB50010-2002)5、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)6、《建筑施工手册》第四版二、工程概况XX生产科研综合楼位于武汉市武昌区杨园和平大道745号，长江二桥南岸。总建筑面积约54650m2，总用地面积9959.6m2，其中地下15602m2，地上39048m2。地下2层，地上24层，局部25层。本工程在～轴/～轴入口大厅，支撑高度为14.4m；另外在～轴/～轴，2/C～轴/～轴，支撑高度为10.6m；D～G轴/1～2轴，支撑高度为9.6m。共计4处，支撑高度均大于8米，支撑体系为高支模项目。三、施工方案高支模采用扣件式满堂钢管脚手架，使用Ф48mm、壁厚3.5mm钢管,立杆采用4m,6m钢管，纵横水平杆采用6m钢管，剪刀撑采用6m钢管。1、施工流程：场地清理→弹立杆定位轴线→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆连接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连接件→绑扎水平安全网2、脚手架的设置：①、脚手架立杆纵横距为0.9m，其中600×800mm梁纵距为0.9m,横向间距为0.3m，竖向支撑采用单立杆，并用对接扣件相互错开对接，且不能在同一步距内，下端第一杆采用4m杆和6m杆相互错开。②、纵横水平杆采用6m钢管，纵横向间距均为0.9m,600×800mm梁纵距为0.9m,梁底横向间距为0.3m连续设置，步距均为1.5m。③、剪刀撑四边与中间每隔4m设置一道竖向剪刀撑，由底到顶连续设置，满堂脚手架两端与中间每隔5m设置一道水平剪刀撑。④、连墙件采用4.5m钢管，连墙杆(钢管)拉结预埋在砼结构梁内的短钢管上，采用扣件连接的方式，或是连接在框架柱上，连墙杆内外两个受力方向均采用不少于两个直角扣件固定。连墙件水平方向不大于4.5m，高度每4.8m设置一道。3、脚手架的搭设①、立杆施工要求（1）立杆设置前要用墨斗线弹出立杆位置线，并在位置线处设置立杆。（2）立杆接长严禁搭接，必须采用对接扣件连接，相邻两立杆的对接接头不得在同步内，且对接接头沿竖向错开距离不小于500mm,各接头中心距主节点不大于步跨的1/3。（3）严禁将上段立杆与下段立杆错开固定在水平杆上，立杆的垂直偏差不大于架高的1/300。（4）、严禁使用不合格、锈蚀、和有裂纹的扣件。②、水平杆施工要求纵横水平钢管水平方向间距与立杆间距相同，在保证扫地杆，顶端水平杆距楼板、梁为900mm,步距为不大于1.5m。（1）脚手架底座上不大于200mm处的立杆上必须设置纵、横向扫地杆，横向水平杆设于纵向杆之下，纵向水平杆固定在立杆的内侧，并采用直角扣件与立杆扣紧。（2）纵横向水平杆接长一般采用对接扣件连接，相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。（3）每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm。（4）水平杆必须扣接在立杆上，不得相互扣接。扣件螺帽一定要拧紧，立杆竖接和水平杆横接一定要采用对接扣件，保证竖向传力和水平观感。③、剪刀撑的设置要求（1）每道剪刀撑宽度不应小于4跨,其宽度为4～6m,连续布置，斜杆应用旋转扣件固定在与之相交的横向水平杆或立杆上，旋转扣件中心线至主节点的距离不得大于150mm。剪刀撑杆件的底端应与地面顶紧，夹角为45º～60º之间。（2）满堂脚手架应在同一立面处按相应间距连续设置剪刀撑（3）剪刀撑斜杆的接头采用搭接方式，搭接长度不应小于1000mm,并采用三个旋转部扣件分别在离杆端不小于100mm处和搭接中段固定。④、扣件要求：（1）扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接，直角扣件用于两根呈垂直交叉钢管的连接，旋转扣件用于两根呈任意角度交叉钢管的连接，对接扣件用于两根钢管的对接连接，承载力直接传递到结构板上。（2）扣件与钢管的接触面要保证严密，确保扣件与钢管连接紧固。（3）扣件和钢管的质量要合格，满足施工要求，对发现脆裂、变形、滑丝的严禁使用。⑤、连墙件连墙件：与墙柱连接，竖向间距4.8m，水平间距4.5m，采用单杆箍式与双排箍柱式，用适长的横向平杆...
