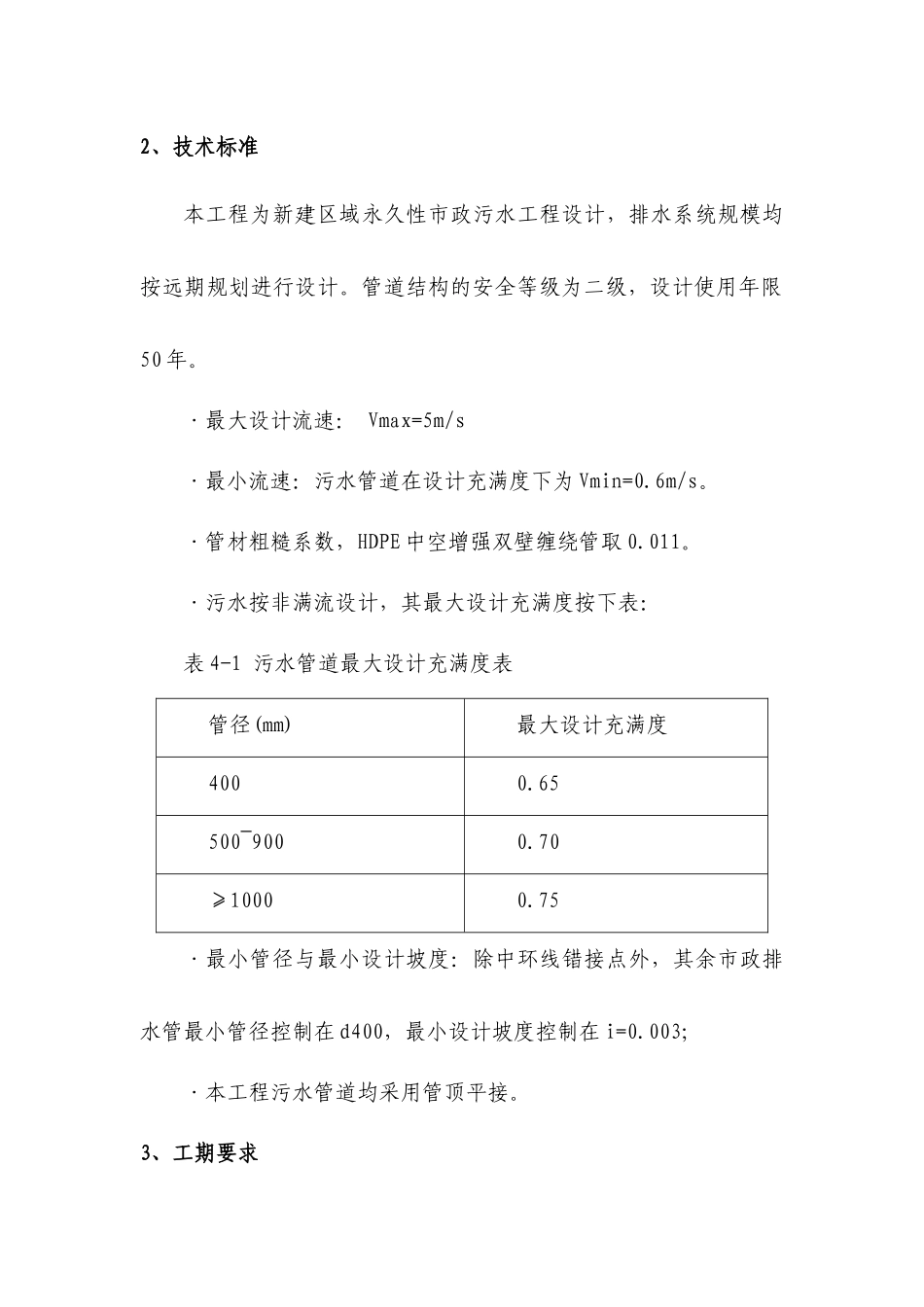

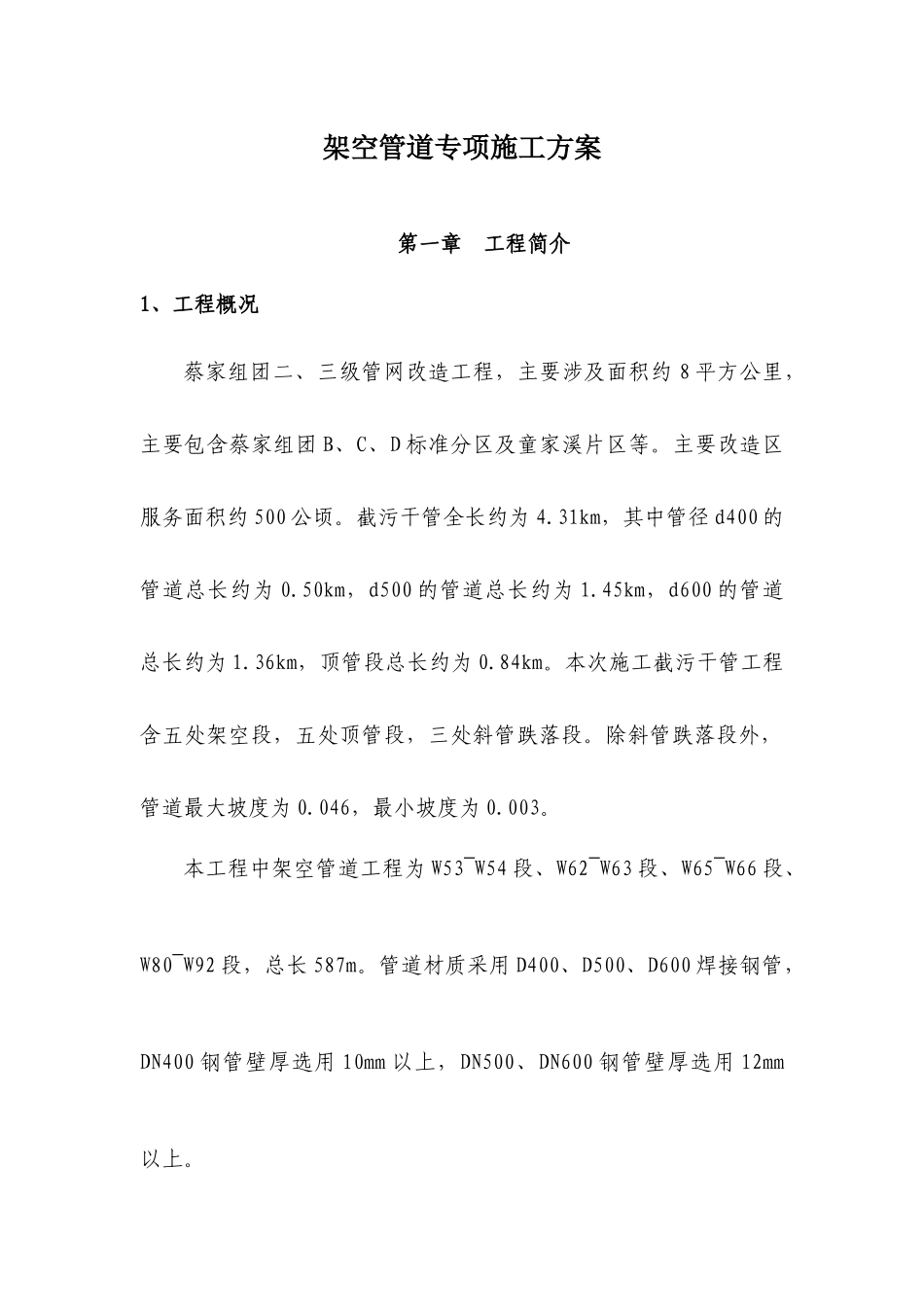

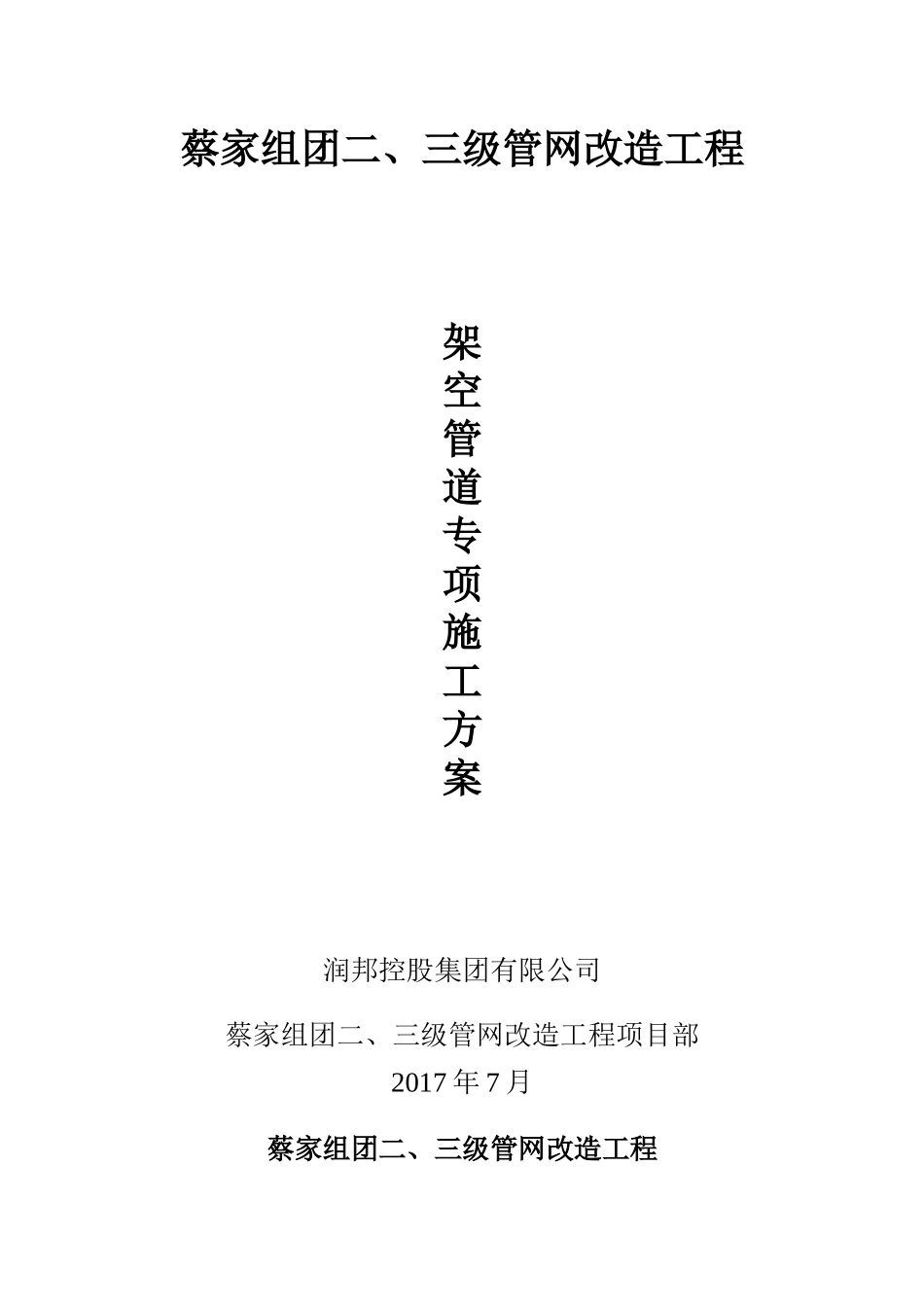

蔡家组团二、三级管网改造工程架空管道专项施工方案润邦控股集团有限公司蔡家组团二、三级管网改造工程项目部2017年7月蔡家组团二、三级管网改造工程架空管道专项施工方案第一章工程简介1、工程概况蔡家组团二、三级管网改造工程，主要涉及面积约8平方公里，主要包含蔡家组团B、C、D标准分区及童家溪片区等。主要改造区服务面积约500公顷。截污干管全长约为4.31km，其中管径d400的管道总长约为0.50km，d500的管道总长约为1.45km，d600的管道总长约为1.36km，顶管段总长约为0.84km。本次施工截污干管工程含五处架空段，五处顶管段，三处斜管跌落段。除斜管跌落段外，管道最大坡度为0.046，最小坡度为0.003。本工程中架空管道工程为W53~W54段、W62~W63段、W65~W66段、W80~W92段，总长587m。管道材质采用D400、D500、D600焊接钢管，DN400钢管壁厚选用10mm以上，DN500、DN600钢管壁厚选用12mm以上。2、技术标准本工程为新建区域永久性市政污水工程设计，排水系统规模均按远期规划进行设计。管道结构的安全等级为二级，设计使用年限50年。·最大设计流速：Vmax=5m/s·最小流速：污水管道在设计充满度下为Vmin=0.6m/s。·管材粗糙系数，HDPE中空增强双壁缠绕管取0.011。·污水按非满流设计，其最大设计充满度按下表：表4-1污水管道最大设计充满度表管径(mm)最大设计充满度4000.65500~9000.70≥10000.75·最小管径与最小设计坡度：除中环线错接点外，其余市政排水管最小管径控制在d400，最小设计坡度控制在i=0.003；·本工程污水管道均采用管顶平接。3、工期要求计划开工日期为2017年7月7日，竣工日期为2017年12月3日，总工期为150日历天。4、编制依据1.1、蔡家组团二、三级管网改造工程招标文件；1.2、蔡家组团二、三级管网改造工程施工设计图及地勘报告；1.3、蔡家组团二、三级管网改造工程施工合同；1.4、现场踏勘的实际情况；1.5、我公司承建类似工程的建设经验；1.6、我公司现有可投入本工程的施工技术力量、机械设备和资金实力。1.7、现行的技术规范、规程及标准：《工程测量规范》(GB50026-2007)《给水排水管道工程施工及验收规范》(GB50268-2008）《人工挖孔灌注桩施工技术规程》(DB22/11-2000）《砌体结构工程施工质量验收规范》(GB50203-2011)《给水排水构筑物工程施工及验收规范》(GB50141-2008)《城镇给水排水技术规范》(GB50788-2012)《建筑地基基础施工质量验收规范》(GB50202-2002）《建筑桩基技术规范》(JGJ94-2008)《建筑基桩检测技术规范》(JGJ106-2014)《混凝土结构工程施工质量验收》(GB50204-2015)《混凝土结构工程施工规范》(GB50666-2011)《建筑机械使用安全技术规程》(JGJ33-2012)《普通砼用砂、石质量及检验方法标准》(JGJ52-2006)《钢筋焊接及验收规程》(JGJ18—2012)《建筑施工安全检查标准》(JGJ59-2011)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工安全检查标准》(JGJ59-2011)《建筑施工高处作业安全技术规范》(JGJ80-2016)《危险性较大分部分项工程管理办法》(建质【2009】87号文)5、主要工程数量表：主要工程量表序号工程项目名称单位工程量规格1焊接钢管m74d4002焊接钢管m483d5003焊接钢管m30d6004管道支墩（滑动支座）座4505S506-1/50页5架空检查井座14详见大样图6焊接钢管m74d400第二章施工总体部署1、总体施工顺序根据本工程特点，我公司拟将采用以下施工顺序组织施工：（1）本工程架空管道段拟划分为两个工作面，两个工作面同时进场施工。（2）工作面一为W53~W54段、W62~W63段、W65~W66段；工作面二为W80~W92段。（3）架空段施工程序：测量放线→障碍物迁移→挖孔桩→架空支墩→管道安装→检查井→闭水试验→附属设施→绿化恢复。2、施工平面布置2.1施工平面布置的原则2.1.1、在保证施工顺利进行的前提下，尽量减少施工用地，使平面布置紧凑合理；2.1.2、所有临时性建筑和水、电等线路的布置，不得妨碍地面和地下构造物的正常施工；2.1.3、外购材料力求直达工地，减少或避免二次搬运；合理布置施工现场的运输道路及各种材料堆场、工作车间、仓库位置、各种机具的位置，尽量使其运距最短，以缩短场内的搬运距离；2.1.4、充分利用现场原有...
