逆作法_人工顶管施工方案（59页）VIP免费

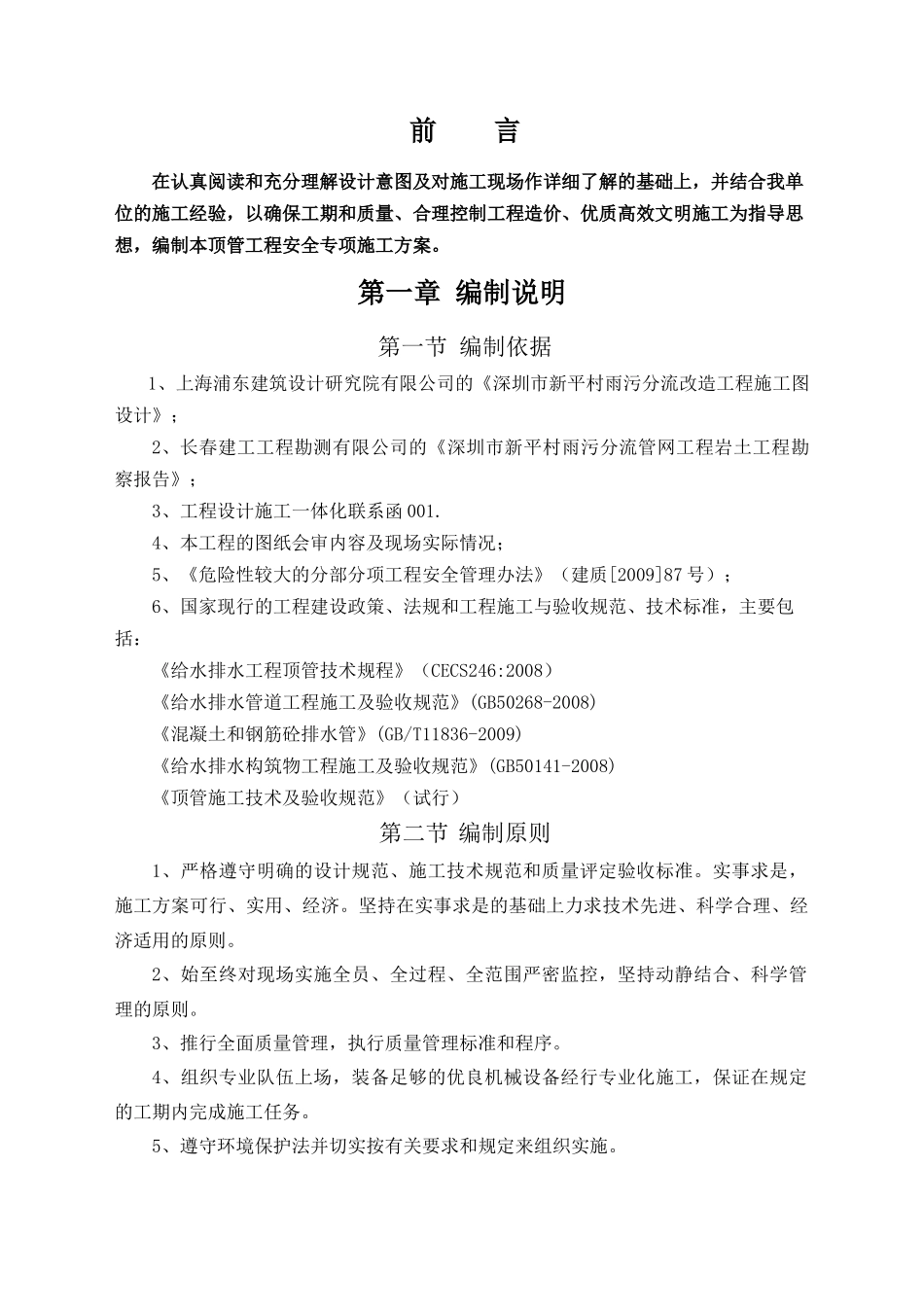

前言在认真阅读和充分理解设计意图及对施工现场作详细了解的基础上，并结合我单位的施工经验，以确保工期和质量、合理控制工程造价、优质高效文明施工为指导思想，编制本顶管工程安全专项施工方案。第一章编制说明第一节编制依据1、上海浦东建筑设计研究院有限公司的《深圳市新平村雨污分流改造工程施工图设计》；2、长春建工工程勘测有限公司的《深圳市新平村雨污分流管网工程岩土工程勘察报告》；3、工程设计施工一体化联系函001.4、本工程的图纸会审内容及现场实际情况；5、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）；6、国家现行的工程建设政策、法规和工程施工与验收规范、技术标准，主要包括：《给水排水工程顶管技术规程》（CECS246:2008）《给水排水管道工程施工及验收规范》(GB50268-2008)《混凝土和钢筋砼排水管》(GB/T11836-2009)《给水排水构筑物工程施工及验收规范》(GB50141-2008)《顶管施工技术及验收规范》（试行）第二节编制原则1、严格遵守明确的设计规范、施工技术规范和质量评定验收标准。实事求是，施工方案可行、实用、经济。坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。2、始至终对现场实施全员、全过程、全范围严密监控，坚持动静结合、科学管理的原则。3、推行全面质量管理，执行质量管理标准和程序。4、组织专业队伍上场，装备足够的优良机械设备经行专业化施工，保证在规定的工期内完成施工任务。5、遵守环境保护法并切实按有关要求和规定来组织实施。第二章工程概况第一节工程简介工程名称：新平村雨污分流改造工程建设单位：深圳市罗湖区环境保护和水务局设计单位：上海浦东建筑设计研究院有限公司勘察单位：长春建工工程勘测有限公司监理单位：深圳市甘泉建设监理有限公司施工单位：深圳市金润建设工程有限公司建设地点：深圳市罗湖区大望社区新平村第二节工程概述本工程位于深圳市罗湖区大望社区新平村，由于大望社区周边主要市政干管现已建成，有条件地逐步推进新旧村居住区、工厂区的排水管网改造，纠正错接乱排，进一步完善社区内的雨污分流。本次设计范围为新平村地处罗湖区，综合整治总用地面积约为13.82公顷。本次设计将对新平村范围内的排水系统进行改造，以保证片区居民生活环境得到极大提升改善。本次改造拟拆除原有淤塞的合流排水管道，重新铺设雨、污水管道，重新设置雨水口，对居民楼现有破损化粪池进行修缮或重建，进而实现室内外雨污分流。进行施工期间的破除、恢复工程，以及施工期间的交通疏解，后期的路面、景观、交通标线、标志牌恢复等。主要分布于大望社区新平大道大望社康以南至罗湖区林果场北门，具体范围为：南侧别墅区、瓦窑头路以东旧村片区、围光仔路以东旧村片区、大隆路东南旧村片区。本次设计顶管施工范围：新平大道起点大望社康至终点新平村委公交站交叉路口，顶管管材均采用国标Ⅱ级钢筋混凝土管。新平大道路段顶管工作井4个，接收井3个。1#接收井至2#工作井，管道长92m；2#工作井至3#工作井，管道长106m；3#工作井至4#工作井，管道长88m；4#工作井至5#接收井，管道长80m；5#接收井至6#工作井，管道长60m，6#工作井至7#接收井48m；顶管长度合计474米，深度5.0-7.0m。新平大道顶管主要工程量表：序号井号井室规格类型管径顶距（m）顶进穿越土层顶进方式11#Φ3m接收井人工填土层逆作法DN10009222#4m*6m工作井人工填土层逆作法DN100010633#4m*6m工作井人工填土层逆作法DN10008844#4m*6m工作井粉质黏土、砂质黏性土逆作法DN10008055#Φ2m接收井粉质黏土、砂质黏性土逆作法DN10006066#4m*6m工作井粉质黏土、砂质黏性土逆作法DN10004877#Φ3m接收井粉质黏土、砂质黏性土逆作法施工区域图：第三节环境与地质情况1、工程地质情况拟建工程场地位于深圳市罗湖区大望社区新平村，工程沿线场地原始地貌单元为残丘、谷地，后经人工挖填整平，沿线主要道路及居民区等。勘探查明，工程沿线场地内分部的地层为人工填土层（Qml）、第四系冲洪积层（Qal+pl）、第四系残积层（Qel）。各地层岩性特征自上而下分述如下：人工填土层（Qml）素填土（层序号：①）：褐红、褐红、浅灰色，以黏性土为...
