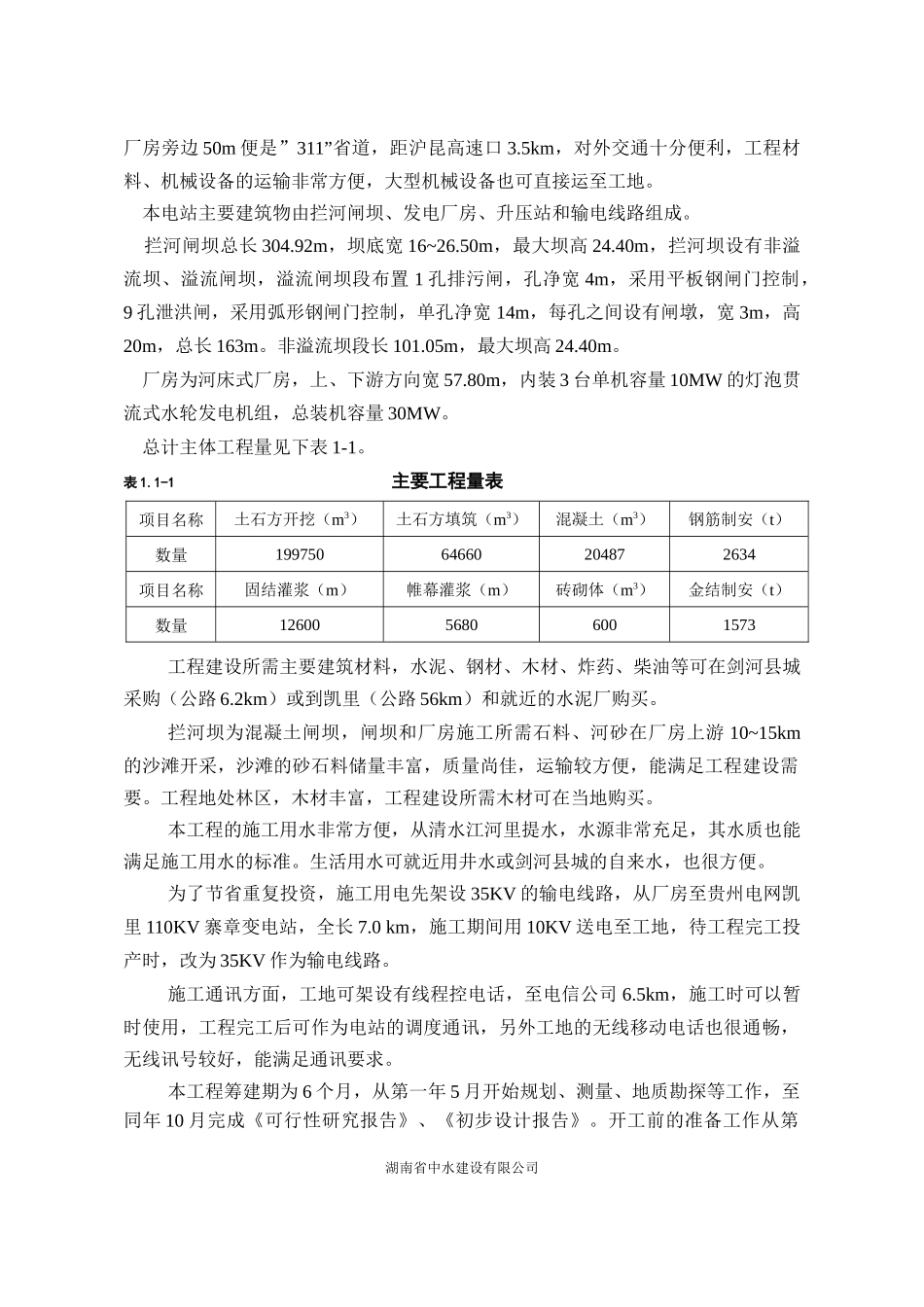

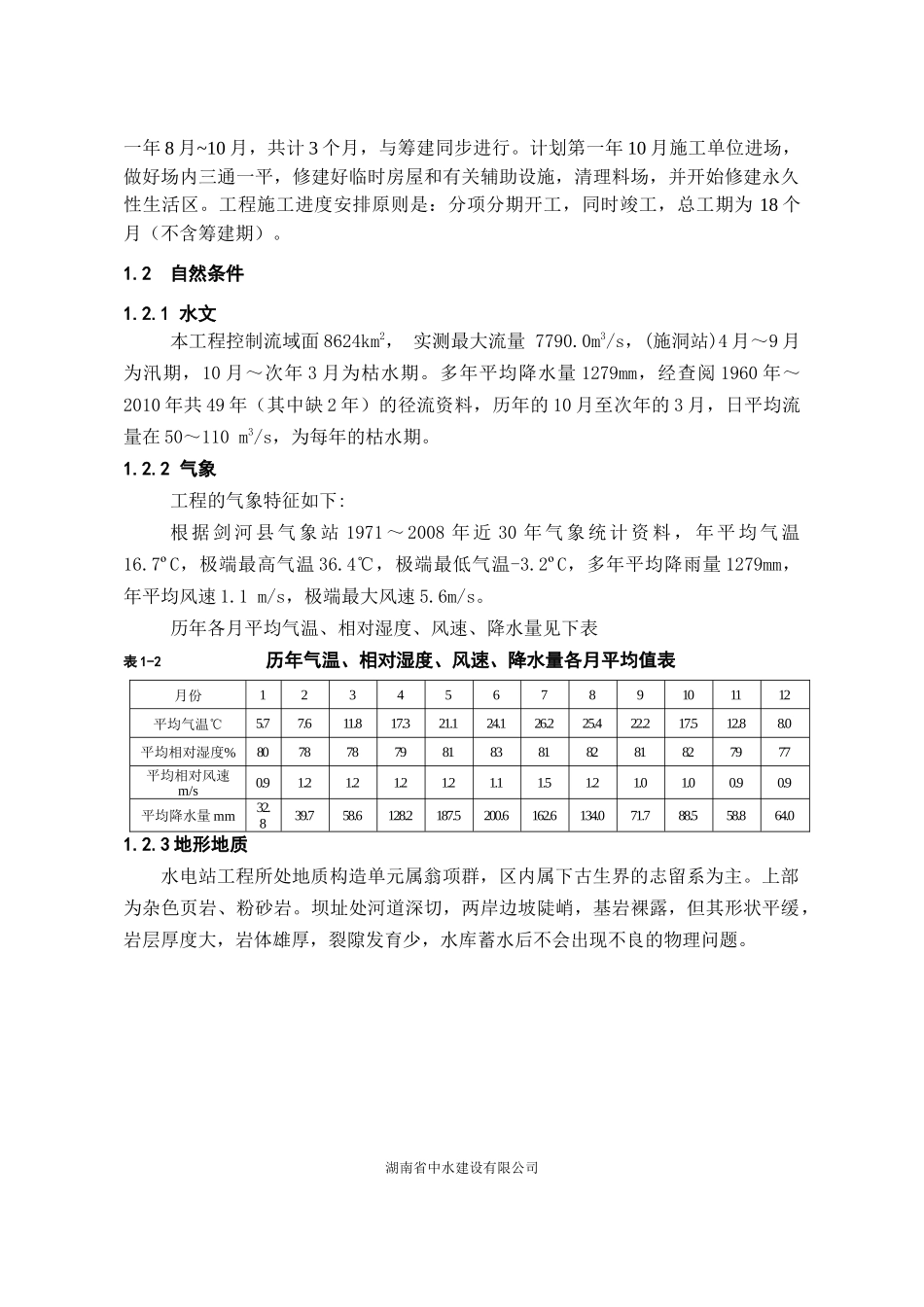

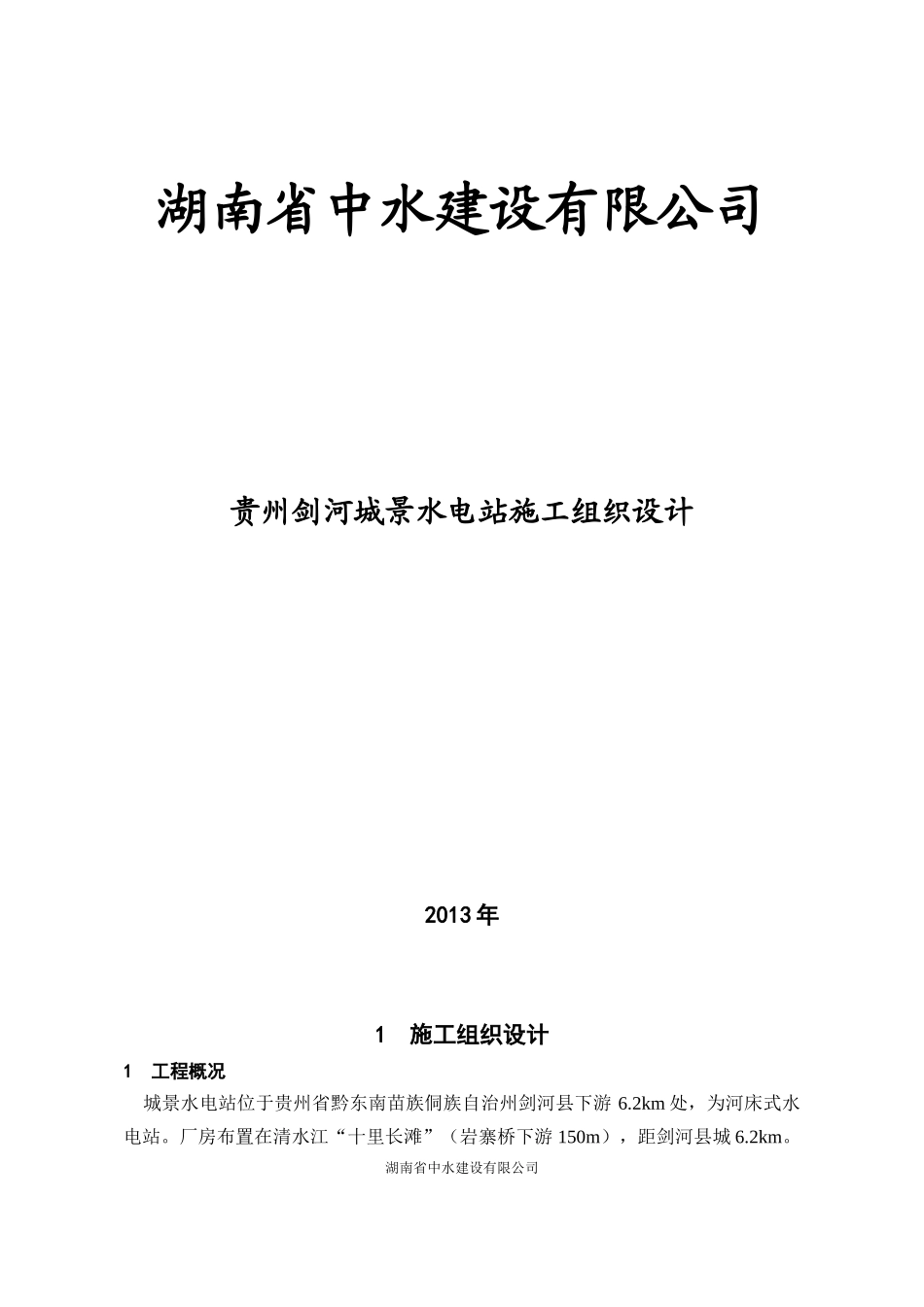

湖南省中水建设有限公司贵州剑河城景水电站施工组织设计2013年1施工组织设计1工程概况城景水电站位于贵州省黔东南苗族侗族自治州剑河县下游6.2km处，为河床式水电站。厂房布置在清水江“十里长滩”（岩寨桥下游150m），距剑河县城6.2km。湖南省中水建设有限公司厂房旁边50m便是”311”省道，距沪昆高速口3.5km，对外交通十分便利，工程材料、机械设备的运输非常方便，大型机械设备也可直接运至工地。本电站主要建筑物由拦河闸坝、发电厂房、升压站和输电线路组成。拦河闸坝总长304.92m，坝底宽16~26.50m，最大坝高24.40m，拦河坝设有非溢流坝、溢流闸坝，溢流闸坝段布置1孔排污闸，孔净宽4m，采用平板钢闸门控制，9孔泄洪闸，采用弧形钢闸门控制，单孔净宽14m，每孔之间设有闸墩，宽3m，高20m，总长163m。非溢流坝段长101.05m，最大坝高24.40m。厂房为河床式厂房，上、下游方向宽57.80m，内装3台单机容量10MW的灯泡贯流式水轮发电机组，总装机容量30MW。总计主体工程量见下表1-1。表1.1-1主要工程量表项目名称土石方开挖（m3）土石方填筑（m3）混凝土（m3）钢筋制安（t）数量19975064660204872634项目名称固结灌浆（m）帷幕灌浆（m）砖砌体（m3）金结制安（t）数量1260056806001573工程建设所需主要建筑材料，水泥、钢材、木材、炸药、柴油等可在剑河县城采购（公路6.2km）或到凯里（公路56km）和就近的水泥厂购买。拦河坝为混凝土闸坝，闸坝和厂房施工所需石料、河砂在厂房上游10~15km的沙滩开采，沙滩的砂石料储量丰富，质量尚佳，运输较方便，能满足工程建设需要。工程地处林区，木材丰富，工程建设所需木材可在当地购买。本工程的施工用水非常方便，从清水江河里提水，水源非常充足，其水质也能满足施工用水的标准。生活用水可就近用井水或剑河县城的自来水，也很方便。为了节省重复投资，施工用电先架设35KV的输电线路，从厂房至贵州电网凯里110KV寨章变电站，全长7.0km，施工期间用10KV送电至工地，待工程完工投产时，改为35KV作为输电线路。施工通讯方面，工地可架设有线程控电话，至电信公司6.5km，施工时可以暂时使用，工程完工后可作为电站的调度通讯，另外工地的无线移动电话也很通畅，无线讯号较好，能满足通讯要求。本工程筹建期为6个月，从第一年5月开始规划、测量、地质勘探等工作，至同年10月完成《可行性研究报告》、《初步设计报告》。开工前的准备工作从第湖南省中水建设有限公司一年8月~10月，共计3个月，与筹建同步进行。计划第一年10月施工单位进场，做好场内三通一平，修建好临时房屋和有关辅助设施，清理料场，并开始修建永久性生活区。工程施工进度安排原则是：分项分期开工，同时竣工，总工期为18个月（不含筹建期）。1.2自然条件1.2.1水文本工程控制流域面8624km2，实测最大流量7790.0m3/s，(施洞站)4月～9月为汛期，10月～次年3月为枯水期。多年平均降水量1279mm，经查阅1960年～2010年共49年（其中缺2年）的径流资料，历年的10月至次年的3月，日平均流量在50～110m3/s，为每年的枯水期。1.2.2气象工程的气象特征如下:根据剑河县气象站1971～2008年近30年气象统计资料，年平均气温16.7ºC，极端最高气温36.4℃，极端最低气温-3.2ºC，多年平均降雨量1279mm，年平均风速1.1m/s，极端最大风速5.6m/s。历年各月平均气温、相对湿度、风速、降水量见下表表1-2历年气温、相对湿度、风速、降水量各月平均值表月份123456789101112平均气温℃5.77.611.817.321.124.126.225.422.217.512.88.0平均相对湿度%807878798183818281827977平均相对风速m/s0.91.21.21.21.21.11.51.21.01.00.90.9平均降水量mm32.839.758.6128.2187.5200.6162.6134.071.788.558.864.01.2.3地形地质水电站工程所处地质构造单元属翁项群，区内属下古生界的志留系为主。上部为杂色页岩、粉砂岩。坝址处河道深切，两岸边坡陡峭，基岩裸露，但其形状平缓，岩层厚度大，岩体雄厚，裂隙发育少，水库蓄水后不会出现不良的物理问题。湖南省中水建设有限公司2施工平面布置图湖南省中水建设有限公司3施工方案及技术措施3.1施工导流3.1.1导流标准枯水期的施工时段可以划为10月至次年2月，日平均流量在50...
