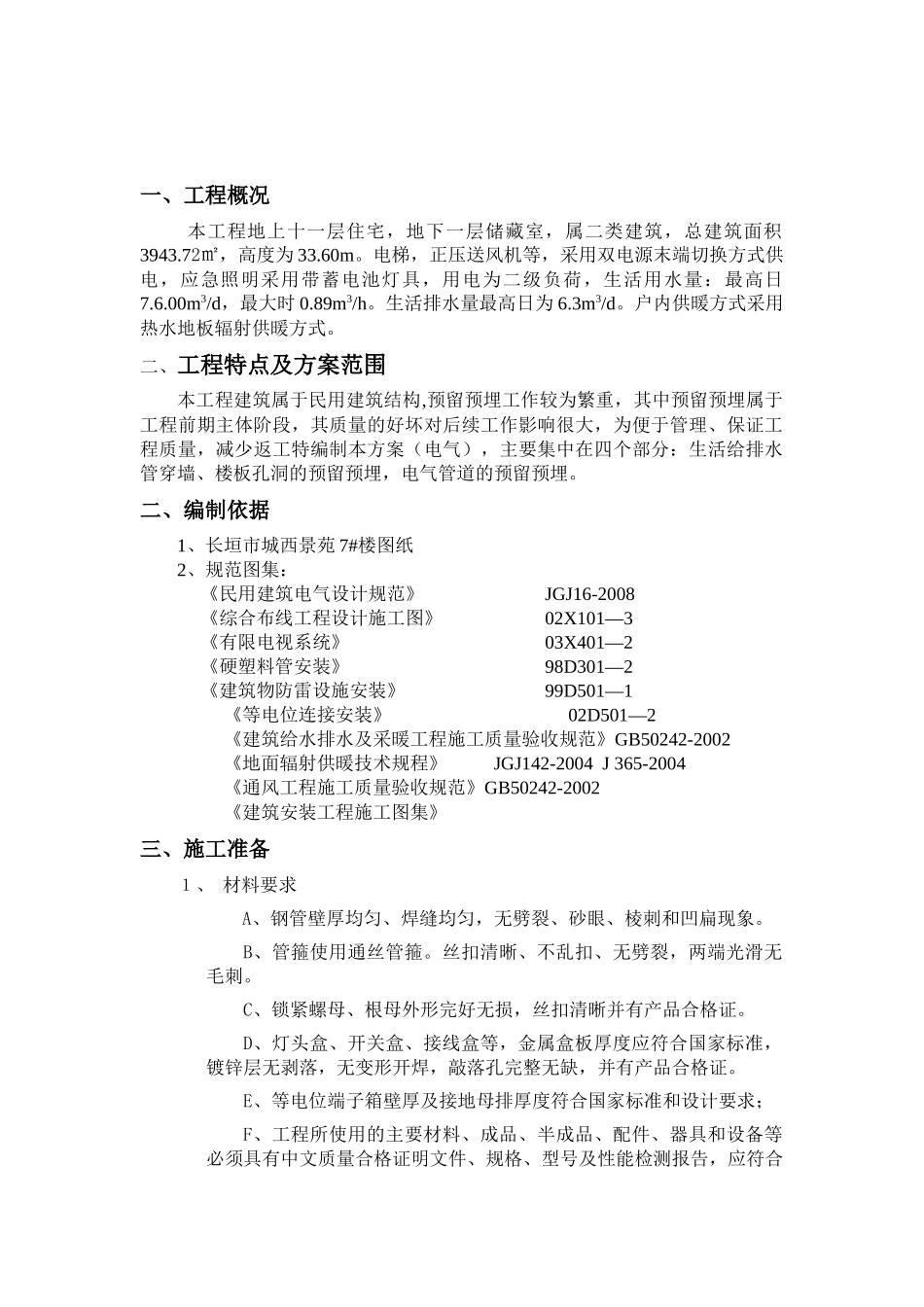

一、工程概况本工程地上十一层住宅，地下一层储藏室，属二类建筑，总建筑面积3943.72㎡，高度为33.60m。电梯，正压送风机等，采用双电源末端切换方式供电，应急照明采用带蓄电池灯具，用电为二级负荷，生活用水量：最高日7.6.00m3/d，最大时0.89m3/h。生活排水量最高日为6.3m3/d。户内供暖方式采用热水地板辐射供暖方式。二、工程特点及方案范围本工程建筑属于民用建筑结构,预留预埋工作较为繁重，其中预留预埋属于工程前期主体阶段，其质量的好坏对后续工作影响很大，为便于管理、保证工程质量，减少返工特编制本方案（电气），主要集中在四个部分：生活给排水管穿墙、楼板孔洞的预留预埋，电气管道的预留预埋。二、编制依据1、长垣市城西景苑7#楼图纸2、规范图集：《民用建筑电气设计规范》JGJ16-2008《综合布线工程设计施工图》02X101—3《有限电视系统》03X401—2《硬塑料管安装》98D301—2《建筑物防雷设施安装》99D501—1《等电位连接安装》02D501—2《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《地面辐射供暖技术规程》JGJ142-2004J365-2004《通风工程施工质量验收规范》GB50242-2002《建筑安装工程施工图集》三、施工准备１、材料要求A、钢管壁厚均匀、焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。B、管箍使用通丝管箍。丝扣清晰、不乱扣、无劈裂，两端光滑无毛刺。C、锁紧螺母、根母外形完好无损，丝扣清晰并有产品合格证。D、灯头盒、开关盒、接线盒等，金属盒板厚度应符合国家标准，镀锌层无剥落，无变形开焊，敲落孔完整无缺，并有产品合格证。E、等电位端子箱壁厚及接地母排厚度符合国家标准和设计要求；F、工程所使用的主要材料、成品、半成品、配件、器具和设备等必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求，进场后应对品种、规格、外观等做检查验收，包装完好、表面无划痕及外力冲击破损，并经监理工程师核查确认。G、要器具和设备必须有完整的安装使用说明书，在运输、保管和施工过程中应采取有效措施，防止损坏或腐蚀。２、施工机具电动液压煨弯机、手动弯管器、压力钳及案子、砂轮切割机、电焊机等。３、施工条件A、预留作业条件：现浇混凝土楼板内配管应在底层钢筋绑扎完后，上层钢筋绑扎前进行，墙体配管应配合墙体钢筋绑扎同时进行。预留洞需配合钢筋绑扎进行。B、接地体作业条件：按设计位置清理好场地；底板筋与拴筋连接处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完；C、接地干线作业条件：支架安装完毕；保护管已预埋；土建抹灰完毕。D、支架安装作业条件：各种支架已运到现场；结构工作已经完成；室外必须有脚手架或爬梯。E、防雷引下线暗敷设作业条件：建筑物(或构筑物)有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。F、避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。G、避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。H、等电位安装作业条件：土建钢筋绑扎时，敷设扁钢,土建防水作业前,做好室内引出线的安装；卫生间室内做法完成后进行器具与等电位系统的连接。４、管理与协调A、根据图纸绘制出机电留洞图，尽量将问题解决于图纸上。B、进行配管及留洞时应严格检验，明确责任人及负责范围。C、为确保工期应严格作业面交接制度，尤其是施工队伍之间的交接。D、认真执行三检制度，对工程质量层层把关。E、及时负责的对工程进行报验，对出现的问题立即解决、并查找原因，明确责任，总结经验以避免问题的再次发生。四、施工机具及检测仪表根据该工程的实际情况和各安装工程的工程量，为确保工程进度，按早准备，合理使用的原则，作出施工机具和检测仪表计划。施工机具和检测仪表计划见表2-4表2-4施工机具和检测仪表序号机具名称、牌号、产地型号规格数量1电动套丝机QT4-10022电焊机BX-30043台钻φ1314电动弯管机LS-8915砂轮切割机φ40026冲击电钻67手动试压泵1.6mpa18电动试压泵10mpa19手拉葫芦2t、3t310楼梯1211管子龙门架1012兆欧表213接地电阻测试仪114万用表215压力表5五、劳动力需用量计划该...
