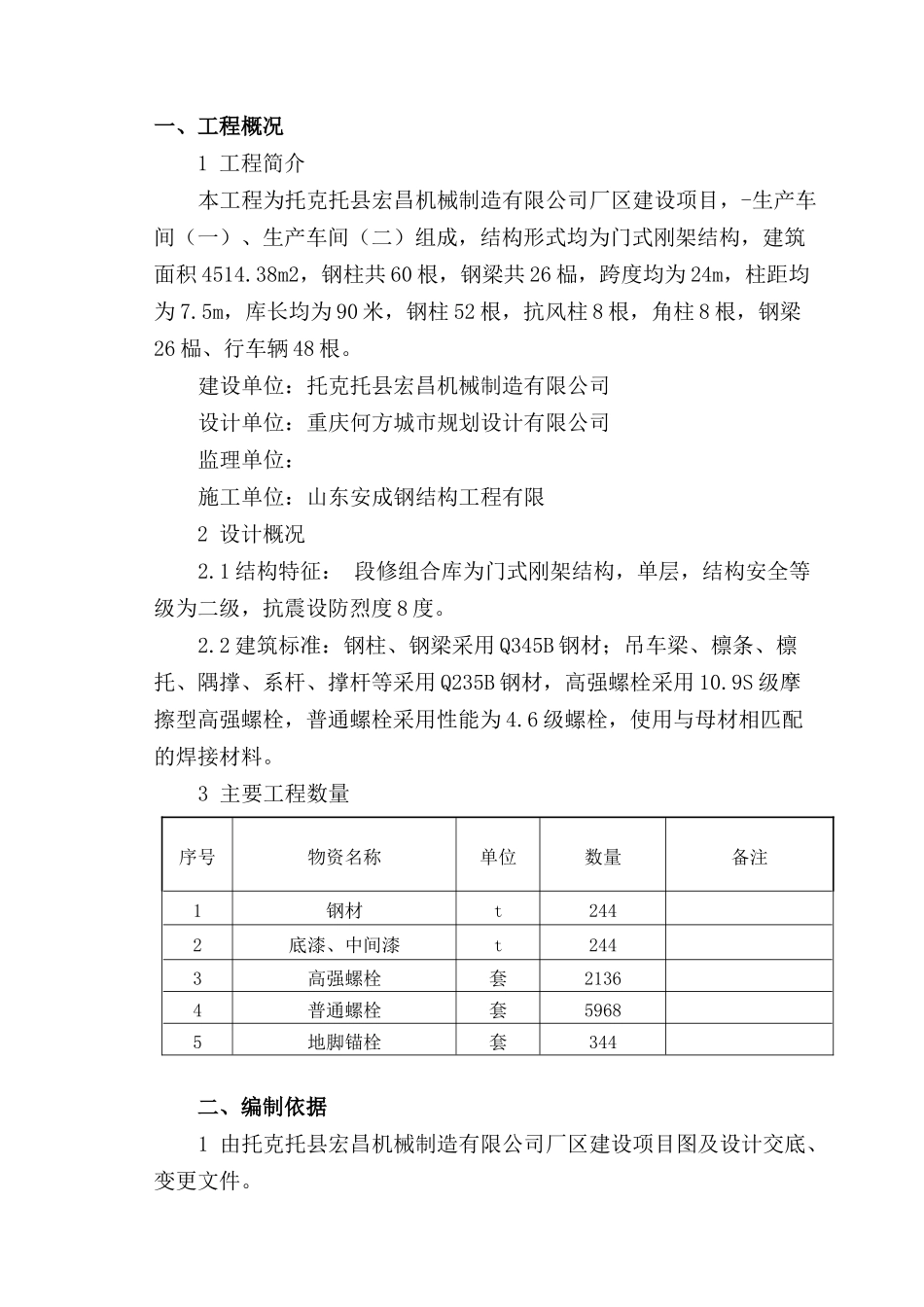

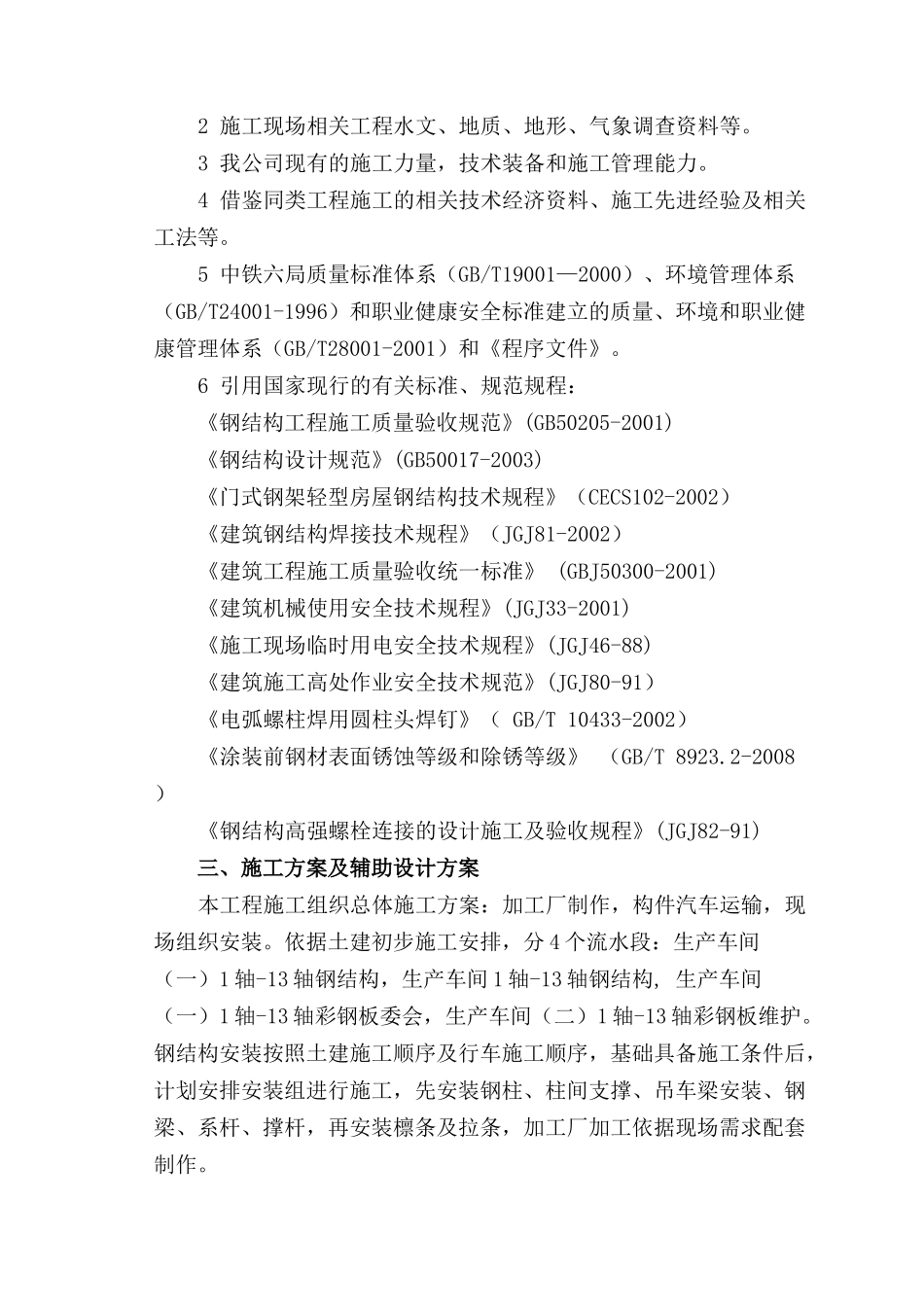

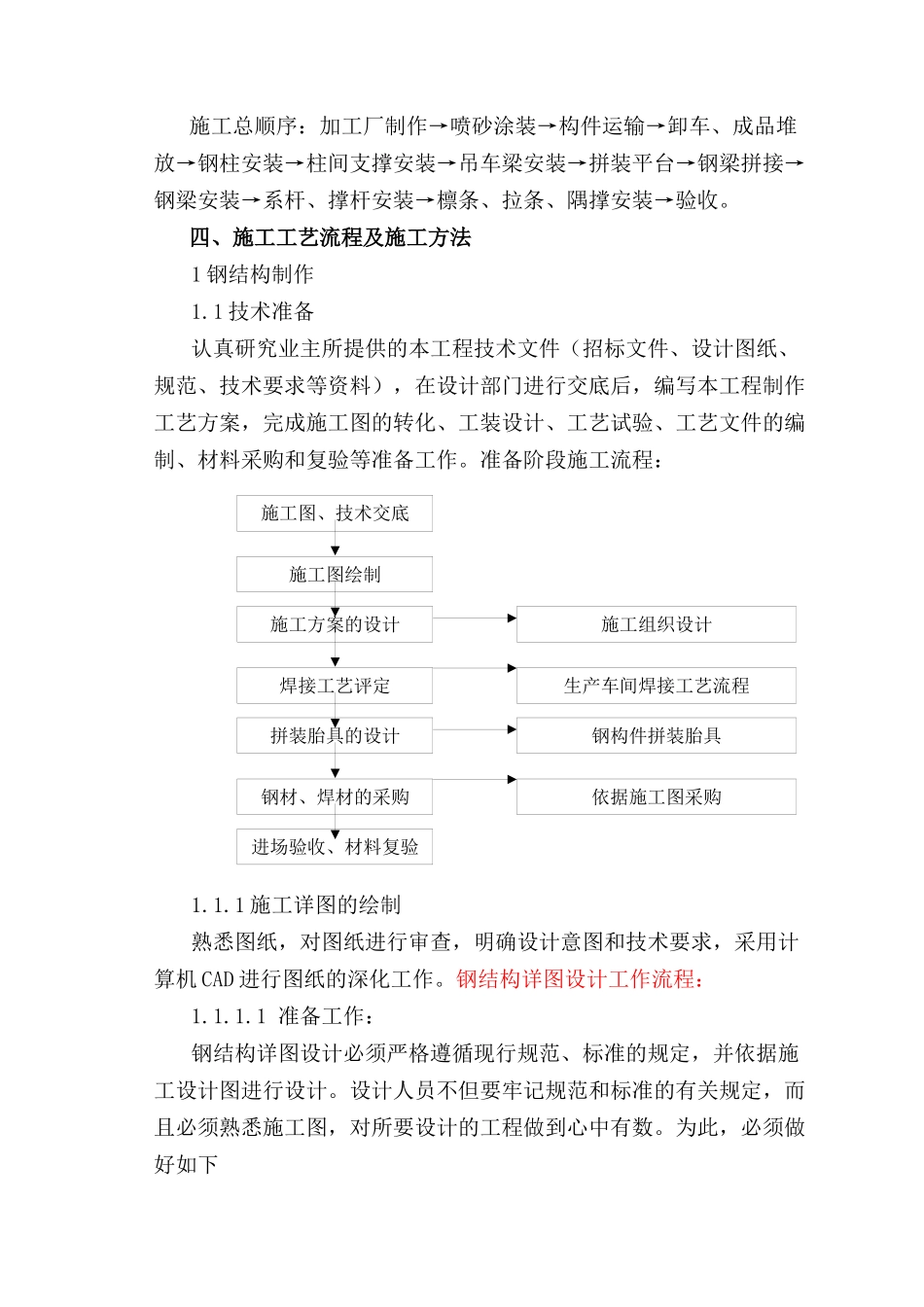

一、工程概况1工程简介本工程为托克托县宏昌机械制造有限公司厂区建设项目，-生产车间（一）、生产车间（二）组成，结构形式均为门式刚架结构，建筑面积4514.38m2，钢柱共60根，钢梁共26榀，跨度均为24m，柱距均为7.5m，库长均为90米，钢柱52根，抗风柱8根，角柱8根，钢梁26榀、行车辆48根。建设单位：托克托县宏昌机械制造有限公司设计单位：重庆何方城市规划设计有限公司监理单位：施工单位：山东安成钢结构工程有限2设计概况2.1结构特征：段修组合库为门式刚架结构，单层，结构安全等级为二级，抗震设防烈度8度。2.2建筑标准：钢柱、钢梁采用Q345B钢材；吊车梁、檩条、檩托、隅撑、系杆、撑杆等采用Q235B钢材，高强螺栓采用10.9S级摩擦型高强螺栓，普通螺栓采用性能为4.6级螺栓，使用与母材相匹配的焊接材料。3主要工程数量序号物资名称单位数量备注1钢材t2442底漆、中间漆t2443高强螺栓套21364普通螺栓套59685地脚锚栓套344二、编制依据1由托克托县宏昌机械制造有限公司厂区建设项目图及设计交底、变更文件。2施工现场相关工程水文、地质、地形、气象调查资料等。3我公司现有的施工力量，技术装备和施工管理能力。4借鉴同类工程施工的相关技术经济资料、施工先进经验及相关工法等。5中铁六局质量标准体系（GB/T19001—2000）、环境管理体系（GB/T24001-1996）和职业健康安全标准建立的质量、环境和职业健康管理体系（GB/T28001-2001）和《程序文件》。6引用国家现行的有关标准、规范规程：《钢结构工程施工质量验收规范》(GB50205-2001)《钢结构设计规范》(GB50017-2003)《门式钢架轻型房屋钢结构技术规程》（CECS102-2002）《建筑钢结构焊接技术规程》（JGJ81-2002）《建筑工程施工质量验收统一标准》(GBJ50300-2001)《建筑机械使用安全技术规程》(JGJ33-2001)《施工现场临时用电安全技术规程》(JGJ46-88)《建筑施工高处作业安全技术规范》(JGJ80-91）《电弧螺柱焊用圆柱头焊钉》（GB/T10433-2002）《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923.2-2008）《钢结构高强螺栓连接的设计施工及验收规程》(JGJ82-91)三、施工方案及辅助设计方案本工程施工组织总体施工方案：加工厂制作，构件汽车运输，现场组织安装。依据土建初步施工安排，分4个流水段：生产车间（一）1轴-13轴钢结构，生产车间1轴-13轴钢结构,生产车间（一）1轴-13轴彩钢板委会，生产车间（二）1轴-13轴彩钢板维护。钢结构安装按照土建施工顺序及行车施工顺序，基础具备施工条件后，计划安排安装组进行施工，先安装钢柱、柱间支撑、吊车梁安装、钢梁、系杆、撑杆，再安装檩条及拉条，加工厂加工依据现场需求配套制作。施工总顺序：加工厂制作→喷砂涂装→构件运输→卸车、成品堆放→钢柱安装→柱间支撑安装→吊车梁安装→拼装平台→钢梁拼接→钢梁安装→系杆、撑杆安装→檩条、拉条、隅撑安装→验收。四、施工工艺流程及施工方法1钢结构制作1.1技术准备认真研究业主所提供的本工程技术文件（招标文件、设计图纸、规范、技术要求等资料），在设计部门进行交底后，编写本工程制作工艺方案，完成施工图的转化、工装设计、工艺试验、工艺文件的编制、材料采购和复验等准备工作。准备阶段施工流程：1.1.1施工详图的绘制熟悉图纸，对图纸进行审查，明确设计意图和技术要求，采用计算机CAD进行图纸的深化工作。钢结构详图设计工作流程：1.1.1.1准备工作：钢结构详图设计必须严格遵循现行规范、标准的规定，并依据施工设计图进行设计。设计人员不但要牢记规范和标准的有关规定，而且必须熟悉施工图，对所要设计的工程做到心中有数。为此，必须做好如下施工图、技术交底施工图绘制施工方案的设计焊接工艺评定拼装胎具的设计钢材、焊材的采购进场验收、材料复验生产车间焊接工艺流程钢构件拼装胎具施工组织设计依据施工图采购几项工作：A.阅读施工图总说明；B.审读施工图；C.掌握材料供应情况；D.掌握构件制造能力；E.掌握构件运输能力；F.了解安装施工现场情况；由于构件的分段要在详图中确定，故以上各项工作必须在详图设计之前做好，保证详图设计工作顺利进行。1.1.1.2.详图设计：详图设计包括布置图设计和生产详图绘...
