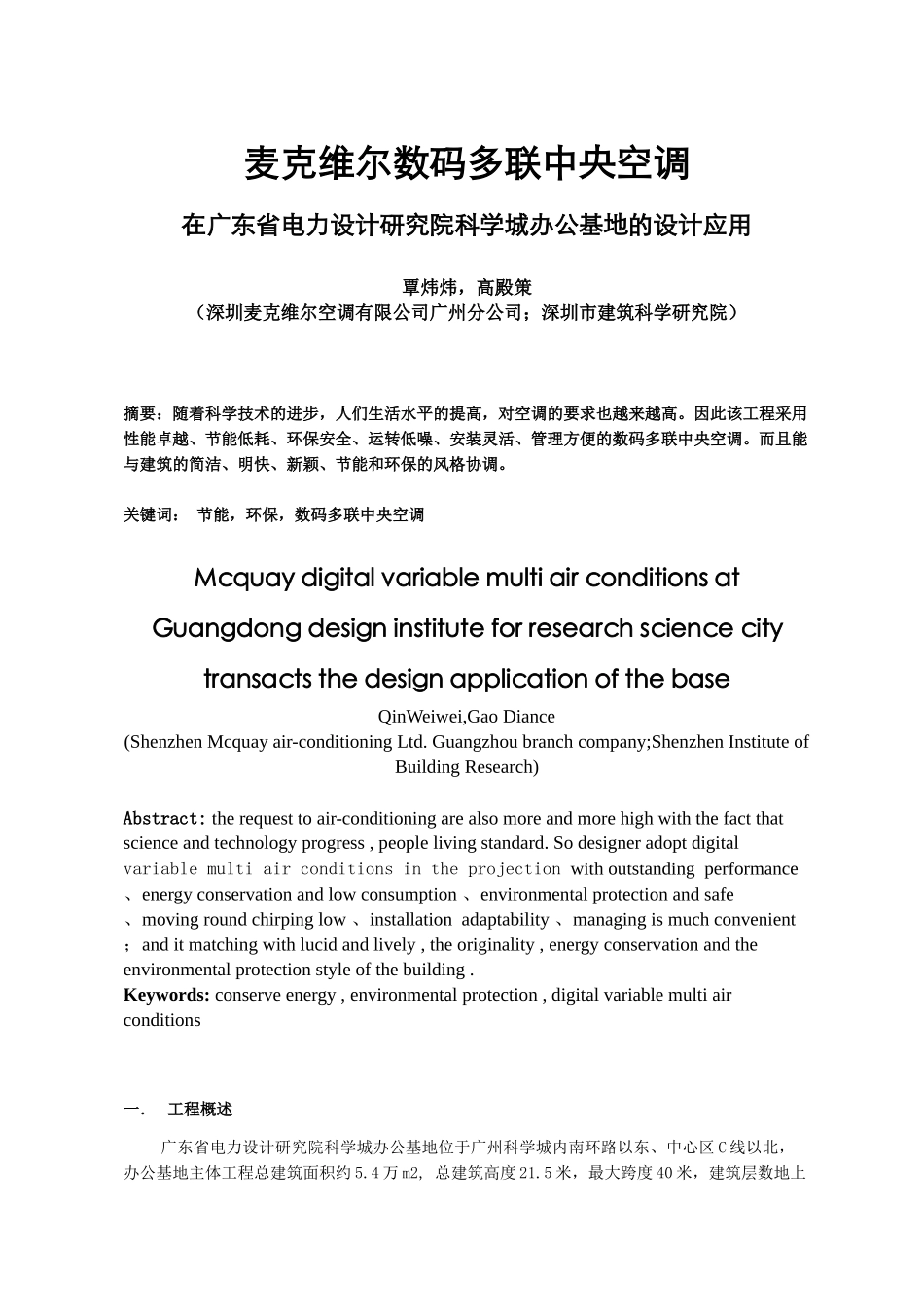

麦克维尔数码多联中央空调在广东省电力设计研究院科学城办公基地的设计应用覃炜炜，高殿策（深圳麦克维尔空调有限公司广州分公司；深圳市建筑科学研究院）摘要：随着科学技术的进步，人们生活水平的提高，对空调的要求也越来越高。因此该工程采用性能卓越、节能低耗、环保安全、运转低噪、安装灵活、管理方便的数码多联中央空调。而且能与建筑的简洁、明快、新颖、节能和环保的风格协调。关键词：节能，环保，数码多联中央空调McquaydigitalvariablemultiairconditionsatGuangdongdesigninstituteforresearchsciencecitytransactsthedesignapplicationofthebaseQinWeiwei,GaoDiance(ShenzhenMcquayair-conditioningLtd.Guangzhoubranchcompany;ShenzhenInstituteofBuildingResearch)Abstract:therequesttoair-conditioningarealsomoreandmorehighwiththefactthatscienceandtechnologyprogress,peoplelivingstandard.Sodesigneradoptdigitalvariablemultiairconditionsintheprojectionwithoutstandingperformance、energyconservationandlowconsumption、environmentalprotectionandsafe、movingroundchirpinglow、installationadaptability、managingismuchconvenient；anditmatchingwithlucidandlively,theoriginality,energyconservationandtheenvironmentalprotectionstyleofthebuilding.Keywords:conserveenergy,environmentalprotection,digitalvariablemultiairconditions一．工程概述广东省电力设计研究院科学城办公基地位于广州科学城内南环路以东、中心区C线以北，办公基地主体工程总建筑面积约5.4万m2,总建筑高度21.5米，最大跨度40米，建筑层数地上五层，地下一层。主要结构形式为钢筋混凝土框架结构及钢梁混凝土柱组合结构,是一类综合性建筑。本项目的空调范围为行政办公楼（1.5万m2）、生产辅助办公楼（2.1万m2）、生产设计办公楼（1.8万m2）的舒适性中央空调、通风及防排烟，地下人防平时和战时通风，地下车库的通风、排烟及地下设备机房的通风、排烟等。本文只选取其中的生产设计办公楼的空调方案进行阐述。二．设计说明1.设计依据：1）建设单位设计委托任务书，2）中华人民共和国工程建设标准强制性条文-房屋建筑部分(2002年)3）采暖通风与空气调节设计规范4）建筑设计防火规范5）《人民防空地下室设计规范》<（GB50038-94）（2003年版）>6）通风与空调工程施工质量验收规范7）建筑及其它专业提供有关的设计文件2.气象参数（根据广州长年气候参数进行空调设计）：1）、室外气象设计计算参数：夏季：空调干球温度：33.5℃空调湿球温度：27.7℃空调日平均干球温度：30.1℃通风干球温度：31℃大气压力：100.4KPa平均风速：1.8m/s2）、室内环境设计计算参数：房间名称温度℃相对湿度％人员密度m2/p新风量m3/p.h噪音dB(A)大堂26＜6553050阅览室25＜6553040会议室25＜6523040办公室25＜6063050报告厅25＜601.32040会议中心25＜6012040餐厅25＜601.32055书库27＜65550453.设计方案：由于该办公楼为一类综合型写字楼，整个建筑从设计规划开始就透露出简洁明快的现代气息，外观新颖美观，同时考虑到节能与环保，因此空调的设计也应与之配合，具有现代气息且考虑环保与节能，基于以上原则，经过反复的论证，最终确定整个大楼的空调采用麦克维尔MDS系列数码变容量多联式中央空调。系统充分考虑到节能与环保的概念，因此空调系统除了考虑采用数码变容量多联式中央空调设备外，其新风系统采用全热回收机组，每个办公区域设置一台全热回收机组，可以根据每个办公空调系统的开启情况进行灵活控制。室内机采用遥控方式。室外机集中放置在各办公楼的天面上。根据实际的结构布置及使用情况，整栋设计办公楼大致分为四个大区域，室外机分别放置在相应的大区域的天面上。生产设计办公楼空调面积约10000m2，夏季计算冷负荷约为1800kW，按照不同的分区进行空调设备的布置，一共布置27套独立的空调系统。4.设备选配：基于以上的设计方案原则，整个工程详细设备型号如下：设备名称型号制冷量KW制热量KW数量MDS室外机MDS220BR55.0058.002MDS室...
