超高模板施工方案VIP免费

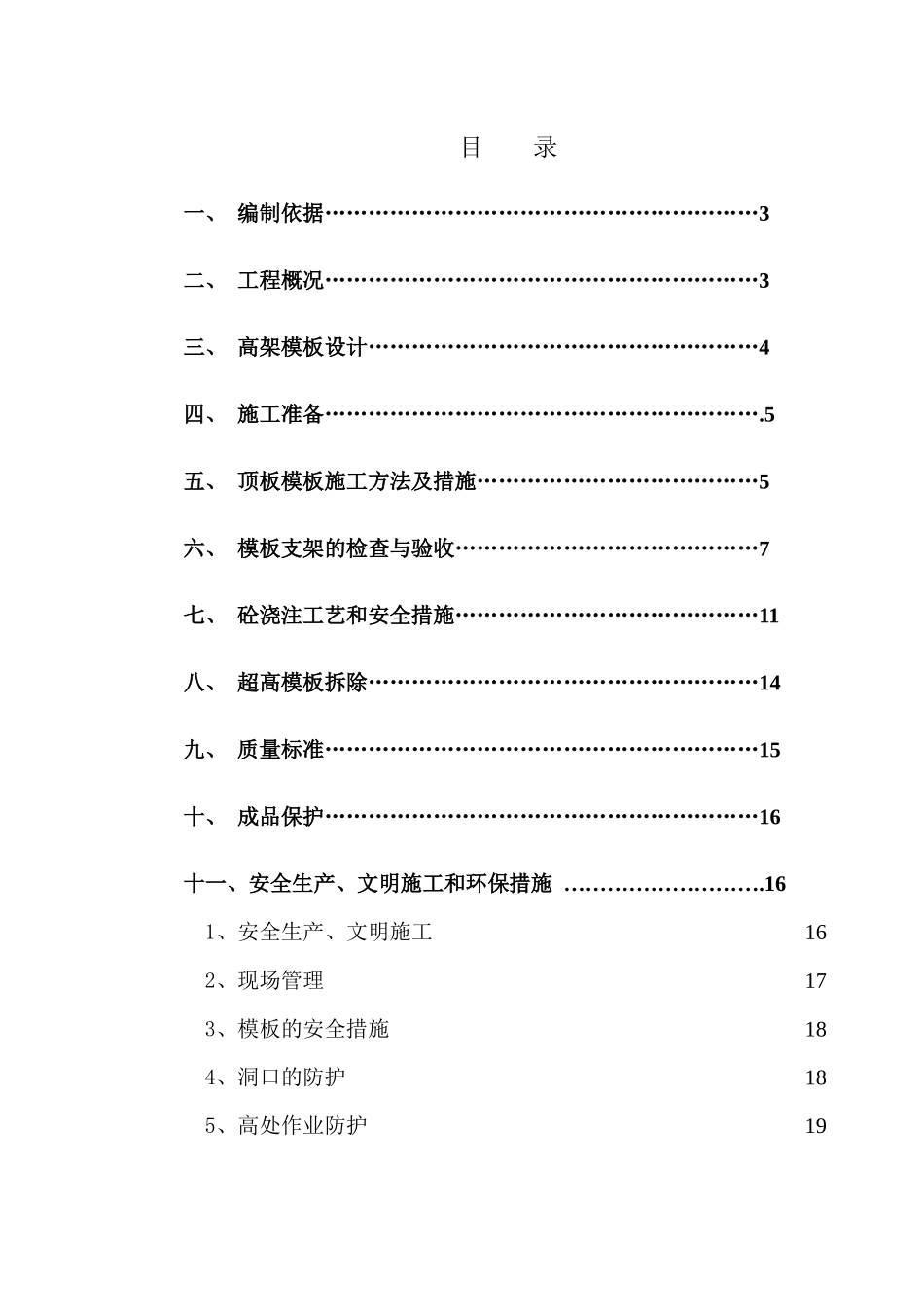

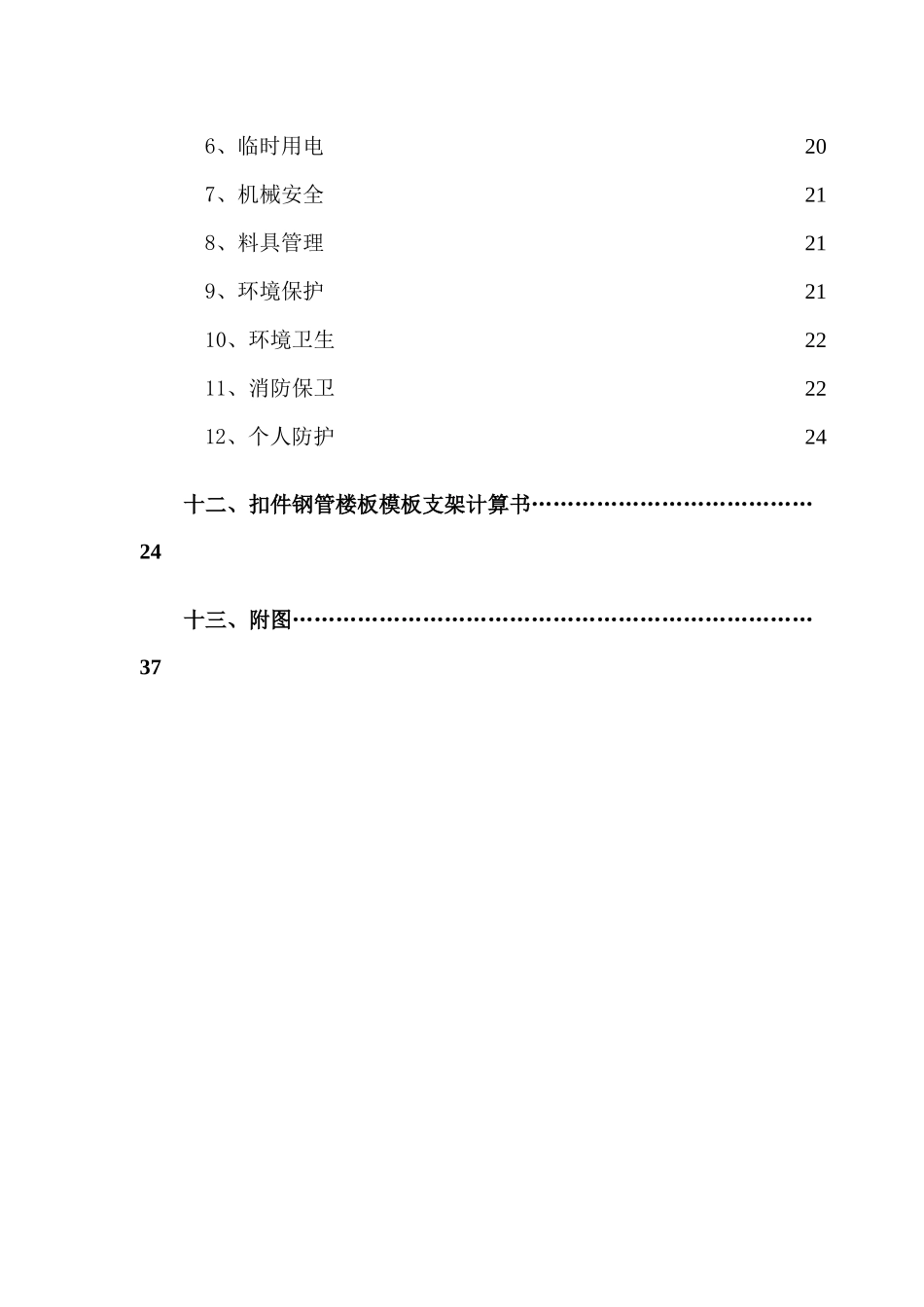

目录一、编制依据……………………………………………………3二、工程概况……………………………………………………3三、高架模板设计………………………………………………4四、施工准备…………………………………………………….5五、顶板模板施工方法及措施…………………………………5六、模板支架的检查与验收……………………………………7七、砼浇注工艺和安全措施……………………………………11八、超高模板拆除………………………………………………14九、质量标准……………………………………………………15十、成品保护……………………………………………………16十一、安全生产、文明施工和环保措施……………………….161、安全生产、文明施工162、现场管理173、模板的安全措施184、洞口的防护185、高处作业防护196、临时用电207、机械安全218、料具管理219、环境保护2110、环境卫生2211、消防保卫2212、个人防护24十二、扣件钢管楼板模板支架计算书…………………………………24十三、附图………………………………………………………………37一、编制依据序号名称编号1修正科研综合楼3月份蓝图2011-122《建筑工程施工质量验收统一标准》GBJ50300-20013《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20014《建筑安装工程施工安全操作规程》DBJ01—62—20025《钢管脚手架、模板支架安全选用技术规程》DB11/T583-20086建筑施工安全检查标准JGJ59-997建筑结构荷载规范GBJ98《建筑工程安全生产管理条例》9《编制建筑工程施工脚手架安全技术标准的统一规定》二、工程概况修正科技产业基地二期科研综合楼工程位于昌平区北七家镇宏福创业园内，南临七北路，交通便利。该建筑总建筑面积为74448m²，用地面积21937m²，建筑高度79.95m。框架剪力墙结构-现浇空心楼盖体系，地下2层，地上19层，基础为筏板基础。修正科研综合楼工程在4～9轴/E～G轴间为观光大厅，5层楼板为现浇钢筋砼楼板，4～9轴/E～G轴间板长36m、宽16m、板厚650mm（无梁板）。空心板密梁横向间距680mm，纵向间距1250mm。密梁之间放置空心箱体，空心箱体厚度为550mm，根据空心板设计单位提供的楼板重量换算成实心楼板的折合系数为0.6，即650mm×0.6＝390mm。650mm厚的空心楼板折合成390mm厚的实心楼板进行计算。三、高架模板设计该高架方案隶属模板方案的一部分，即根据2011年3月份蓝图，该高架模板方案是针对4～9轴/E～G轴间5层楼板模板编制的，模板支架体系为Φ48壁厚3.0的钢管满堂红扣件脚手架，楼层四周临边及洞口四周临边设置钢管防护。满堂红脚手架立杆横距0.9m；纵距0.9m；步距1.2m；支架顶部三步步距加密为0.6m，立杆上端伸出至模板支撑点长度≤0.4m；模板支架搭设高度18m；采用的钢管Φ48×3.0mm；100×100mm木方做托梁（主龙骨），次龙骨为50*100mm木方间距150mm，面板采用胶合面板，厚度为15mm；斜向剪刀撑6步6跨设置，在架体四周及立杆纵、横向8m一道连续设置，剪刀撑设置在轴线位置并与洞口四周柱子双扣件连接；每间隔4步还应设置一道水平连续剪刀撑，水平连续剪刀撑横纵6跨设置；在2、3、4层楼板洞口周边设置连墙件，连墙件6m一道，采取在顶板上预埋Φ48钢管，横杆与预埋钢管用双扣件锁死，或与框架柱连接见后附图；模板支架顶部支撑点与支架顶层横杆的距离不应大于400mm，设在模板支架立杆顶部的可调底托，其丝杆外径不得小于36mm，伸出长度不超过200mm；在架体16.5m处满铺脚手板，脚手板两侧与横杆固定，四周做好护身栏杆，并安置挡脚板悬挂立网；架体4m高处悬挂一道大眼网，和一道密目网，架体14m高处处悬挂一道大眼网；架体立柱下方设置通长脚手板。该架体坐落在首层楼板上，搭设模板脚手架时应弹好位置线，在地下一层搭设满堂红脚手架支顶，脚手架做法及立杆位置均同地上部分见附图。四、施工准备1、熟读施工图纸，编制施工方案，做好施工交底工作。2、提前验算，保护模板体系下方楼板可承受上部荷载的能力后方可进行模板施工。3、检查钢管、扣件等材料是否符合国家标准规定，进场后做好复试工作。4、脚手架支架下放应提前弹好架体位置线，立杆下侧满布通常脚手板。五、顶板模板施...
